Руководство Замена масла и масляного фильтра Шкода Карок

Замена моторного масла Шкода Карок, бензиновые двигатели TSI

Слив или откачка моторного масла; дозаправка моторного масла

ВНИМАНИЕ!
Замена масла в двигателе должна проводиться при прогретом до рабочей температуры двигателе.
Очистка и повторное использование масляного фильтра недопустимы!

Слив и заливка моторного масла, бензиновые двигатели 1,0л TSI, 1,4л TSI, 1,6л SRE, 1,5л TSI

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
- Приспособление для сбора и откачки отработанного масла, например -VAS 6622-

Слив моторного масла при 1-м сервисе по замене масла
– Снять запорную крышку.
– Снять шумоизолирующий кожух.
– Ослабить масляный фильтр и открутить.
– Отвернуть и утилизировать пробку сливного отверстия с невыпадающим уплотнительным кольцом -1-.
– Слить моторное масло в предназначенную для этого ёмкость.

– Установить на новую резьбовую пробку сливного отверстия -3- новое уплотнительное кольцо -2-.
– Вкрутить резьбовую пробку сливного отверстия и затянуть предписанным моментом.
– Вкрутить новый масляный фильтр.



Момент затяжкиН·м
Пробка сливного отверстия30


Слив моторного масла при 2-м и каждом последующем сервисе по замене масла

– Снять запорную крышку.
– Снять шумоизолирующий кожух.
– Ослабить масляный фильтр и открутить

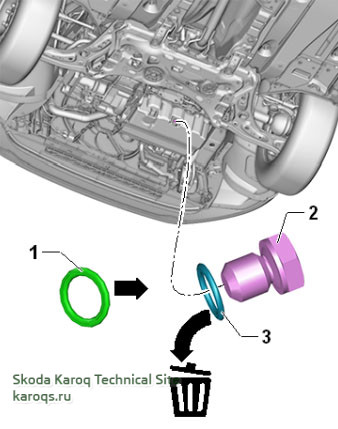

– Отвернуть пробку сливного отверстия -2- и утилизировать уплотнительное кольцо -3-.

Осторожно!
Пробка сливного отверстия -2- продолжает использоваться после второй и каждой последующей замены масла.
Уплотнительное кольцо -3- необходимо всегда заменять новым -1-.
- Слить моторное масло в предназначенную для этого ёмкость.
- Вкрутить прежнюю резьбовую пробку маслосливного отверстия -2- с новым уплотнительным кольцом -1- от руки, а затем затянуть предписанным моментом
- Вкрутить новый масляный фильтр



Момент затяжкиН·м
Пробка сливного отверстия30

- Залить моторное масло.
- Вновь установить крышку.
- Запустить двигатель и проверить на герметичность.

ОПАСНОСТЬ!
Указание по двигателям с турбонагнетателем:
После замены моторного масла и масляного фильтра, после первого запуска двигателя необходимо учитывать следующее:
- Пока в комбинации приборов горит контрольная лампа давления масла, работа двигателя допускается только на холостом ходу.
- Педаль акселератора не нажимать!
- Когда контрольная лампы давления масла гаснет, давление масла в двигателе достигает своего полного значения, и можно нажимать педаль акселератора.
При резком увеличении оборотов двигателя турбонагнетатель может получить повреждения или быть полностью разрушен!
Поскольку турбонагнетатель работает на очень высоких оборотах, из-за недостаточного смазывания подшипников в течение нескольких секунд он может получить повреждения или быть полностью разрушен!
При потере масла, вибрациях или необычном шуме в турбонагнетателе немедленно заглушить двигатель.

- Установить шумоизолирующий кожух.
- Вновь проверить уровень моторного масла и при необходимости долить масло.
- После повторного долива масла подождать не менее 3 минут и затем снова проверить уровень масла.
Для исключения повреждения нейтрализатора уровень масла не должен быть выше отметки (max.)

Слив и заливка моторного масла, двигатели 2,0 л TSI

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
Приспособление для сбора и откачки отработанного масла, например -VAS 6622-
Приспособление -T10549-
Эти двигатели не оборудованы пластиковым масляным поддоном.

Слив моторного масла
– Снять запорную крышку.
– Снять фильтрующий элемент масляного фильтра см. Замена масляного фильтра в бензиновых двигателях со сменным фильтрующим элементом масляного фильтра
– Снять шумоизолирующий кожух.
– Выкрутить пластмассовую сливную пробку с помощью монтажного приспособления -T10549-.
– Собрать вытекающее масло в подходящую ёмкость.
Указание
- Пластмассовая пробка маслосливного отверстия вместе с уплотнительным кольцом всегда подлежат замене.
Соблюдать инструкции по утилизации отработанных материалов!
– Ввернуть новую пластмассовую пробку сливного отверстия, например с помощью монтажного приспособления -T10549- до упора.
ВНИМАНИЕ!
Пластмассовую пробку маслосливного отверстия „не затягивать слишком сильно“, во избежание повреждения или обрыва упора пластмассовой пробки маслосливного отверстия, либо повреждения масляного поддона с последующим вытеканием масла!
После заливки масла проверить пластмассовую пробку маслосливного отверстия на герметичность.

Откачка моторного масла
Из этих двигателей можно также откачивать моторное масло.

– Опустить зонд приспособления для слива и откачки моторного масла в масляный поддон через трубку для маслоизмерительного щупа.
– Откачать моторное масло.
Указание
Использовать гибкий зонд максимально допустимого диаметра!
Вставлять зонд до первой точки сопротивления! Иначе конец зонда может упереться в дно масляного поддона и загнуться вверх, и в двигателе останется слишком много масла!

Заправка моторного масла
– Залить масло в соответствии со спецификацией см. Заправочный объём масла, допуски моторных масел VW
Указание
Заливать моторное масло медленно! У этих двигателей узкая маслозаливная горловина, под которой расположен сложный механизм управления. Поэтому масло стекает медленно!
– Вставить запорную крышку.
– После заливки масла проверить прогретый до рабочей температуры двигатель на герметичность.
– Установить шумоизолирующий кожух.

ОПАСНОСТЬ!
Указание по двигателям с турбонагнетателем:
После замены моторного масла и масляного фильтра, после первого запуска двигателя необходимо учитывать следующее:
Пока в комбинации приборов горит контрольная лампа давления масла, работа двигателя допускается только на холостом ходу.
Педаль акселератора не нажимать!
Когда контрольная лампы давления масла гаснет, давление масла в двигателе достигает своего полного значения, и можно нажимать педаль акселератора.
При резком увеличении оборотов двигателя турбонагнетатель может получить повреждения или быть полностью разрушен!
Поскольку турбонагнетатель работает на очень высоких оборотах, из-за недостаточного смазывания подшипников в течение нескольких секунд он может получить повреждения или быть полностью разрушен!
При потере масла, вибрациях или необычном шуме в турбонагнетателе немедленно заглушить двигатель.
– Вновь проверить уровень моторного масла и при необходимости долить масло.
– После повторного долива масла подождать не менее 3 минут и затем снова проверить уровень масла.
Для исключения повреждения нейтрализатора уровень масла не должен быть выше отметки (max.)

Слив и заливка моторного масла, дизельные двигатели Common Rail

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
Приспособление для сбора и откачки отработанного масла, например -VAS 6622-
– Снять запорную крышку.
– Снять шумоизолирующий кожух.
– Снять фильтрующий элемент масляного фильтра см. Замена масляного фильтра, дизельные двигатели Common Rail
– Выкрутить пробку для слива масла.
Указание
Соблюдать инструкции по утилизации отработанных материалов!
Резьбовая пробка маслосливного отверстия подлежит замене.
– Слить моторное масло в предназначенную для этого ёмкость.
– Вкрутить новую пробку маслосливного отверстия с уплотнительным кольцом от руки и затем затянуть установленным моментом.

Момент затяжкиН·м
Пробка сливного отверстия30

– Установить новый фильтрующий элемент масляного фильтра
– Залить масло в соответствии со спецификацией см. Заправочный объём масла, допуски моторных масел VW
– Вставить запорную крышку.
– Запустить двигатель и проверить на герметичность.
– Установить шумоизолирующий кожух.
ОПАСНОСТЬ!
Указание по двигателям с турбонагнетателем:
После замены моторного масла и масляного фильтра, после первого запуска двигателя необходимо учитывать следующее:
- Пока в комбинации приборов горит контрольная лампа давления масла, работа двигателя допускается только на холостом ходу.
- Педаль акселератора не нажимать!
- Когда контрольная лампы давления масла гаснет, давление масла в двигателе достигает своего полного значения, и можно нажимать педаль акселератора.

При резком увеличении оборотов двигателя турбонагнетатель может получить повреждения или быть полностью разрушен!
Поскольку турбонагнетатель работает на очень высоких оборотах, из-за недостаточного смазывания подшипников в течение нескольких секунд он может получить повреждения или быть полностью разрушен!
При потере масла, вибрациях или необычном шуме в турбонагнетателе немедленно заглушить двигатель.
– Вновь проверить уровень моторного масла и при необходимости долить масло.
– После повторного долива масла подождать не менее 3 минут и затем снова проверить уровень масла.
Для исключения повреждения нейтрализатора уровень масла не должен быть выше отметки (max.)


Замена масляного фильтра - бензиновые двигатели



- Ослабить масляный фильтр стрелка ключом масляного фильтра
- Подставьте емкость для собора отработанного масла
- Открутите масляный фильтр.
- Очистите прилегающую поверхность на двигателе.
- Слегка смочите резиновое уплотнение нового масляного фильтра момторным маслом.
- Вкрутите новый масляный фильтр.
- Затяните масляный фильтр с помощью ключа для масляного фильтра. Момент затяжки - 20 Нм.

- Залейте новое моторное масло, согласно спецификации
- Установите на место маслозаливную крышку.
- Запустите двигатель и проверьте на утечки масла.

Внимание!
Первый запуск двигателя после замены масла:
Двигатель должен работать только на холостом ходу, пока на панели приборов горит сигнальная лампа давления масла.
Не нажимать на педаль газа!
После того, как контрольная лампа давления масла погаснет в панели приборов, и будет достигнуто полное давление масла, возможно ускорение.
Турбокомпрессор работает на очень высоких скоростях и поэтому может быть серьезно поврежден или полностью разрушен в течение нескольких секунд из-за недостаточной смазки подшипника!
Немедленно выключите двигатель в случае утечки масла, вибрации или необычного шума турбонагнетателя.

- Установите защиту картера
- Снова проверьте уровень масла в двигателе и при необходимости долейте масло.
- Подождите не менее 3 минут после остановки двигателя прежде чем снова проверить уровень масла. Если нужно долейте масло.
Уровень масла не должен быть выше отметки максимум - во избежание повреждения каталитического нейтрализатора.



Замена моторного масла Шкода Карок, дизельные двигатели Common Rail

- Снимите маслозаливную крышку.
- Снимите защиту картера
- Вывинтите пробку для слива масла.
- Всегда заменяйте пробку для слива масла.
- Дайте моторному маслу стечь.

Замена масляного фильтра - дизельные двигатели Common Rail

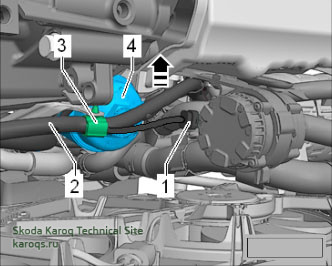

- Отсоедините штекер -1- от насоса.
- Отсоедините кабель генератора -2- из зажима -3- и поднимите его в направлении стрелки.

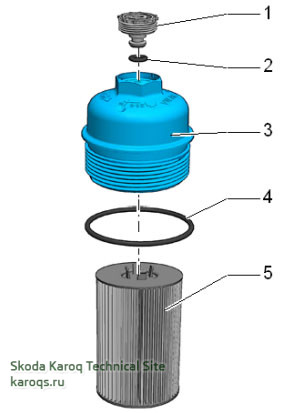

- Отвинтите пробку маслосливного отверстия -1- от навинчивающейся крышки -3- и слейте оставшееся моторное масло из масляного фильтра.
- Открутите резьбовую крышку масляного фильтра -3-
- Вытащите вставку фильтра -5-.
- Вставьте новое уплотнительное кольцо -2- в паз заглушки сливного отверстия -1-.
- Вкрутите пробку для слива масла -1- в крышку -3- и затяните ее.
- Смочите новое уплотнительное кольцо -4- моторным маслом.
- Вставьте новый фильтрующий элемент масляного фильтра -5-.
- Закрутите крышку -3- и затяните требуемым моментом затяжки.

Моменты затяжки:
Крышка масляного фильтра 25 Нм
Пробка для слива масла на крышке 5 Нм



- Закрепите кабель генератора -2- в зажиме -3-
- Вставьте разъем -1- для насоса.

- Вкрутите новую пробку сливного отверстия картера с уплотнительным кольцом и затяните с требуемым моментом затяжки 30 Нм.

- Залейте новое моторное масло, согласно спецификации
- Установите на место маслозаливную крышку.
- После заправки маслом запустите двигатель, прогрейте до рабочей температуры и проверьте герметичность.

Внимание!
Первый запуск двигателя после замены масла:
Двигатель должен работать только на холостом ходу, пока на панели приборов горит сигнальная лампа давления масла.
Не нажимать на педаль газа!
После того, как контрольная лампа давления масла погаснет в панели приборов, и будет достигнуто полное давление масла, возможно ускорение.
Турбокомпрессор работает на очень высоких скоростях и поэтому может быть серьезно поврежден или полностью разрушен в течение нескольких секунд из-за недостаточной смазки подшипника!
Немедленно выключите двигатель в случае утечки масла, вибрации или необычного шума турбонагнетателя.

- Установите защиту картера
- Снова проверьте уровень масла в двигателе и при необходимости долейте масло.
- Подождите не менее 3 минут после остановки двигателя прежде чем снова проверить уровень масла. Если нужно долейте масло.
Уровень масла не должен быть выше отметки максимум - во избежание повреждения каталитического нейтрализатора.

Последнее редактирование:

PavelRM

Профессиональный советчик
Сообщения
676
Реакции
646
Город
Саранск
Авто
Skoda Karoq 1.4

*don*

Я здесь живу
Сообщения
1,009
Реакции
1,350
Город
Московская область Юго-запад
Авто
Skoda Karoq 1.4 TSI 8АКПП 2020г.

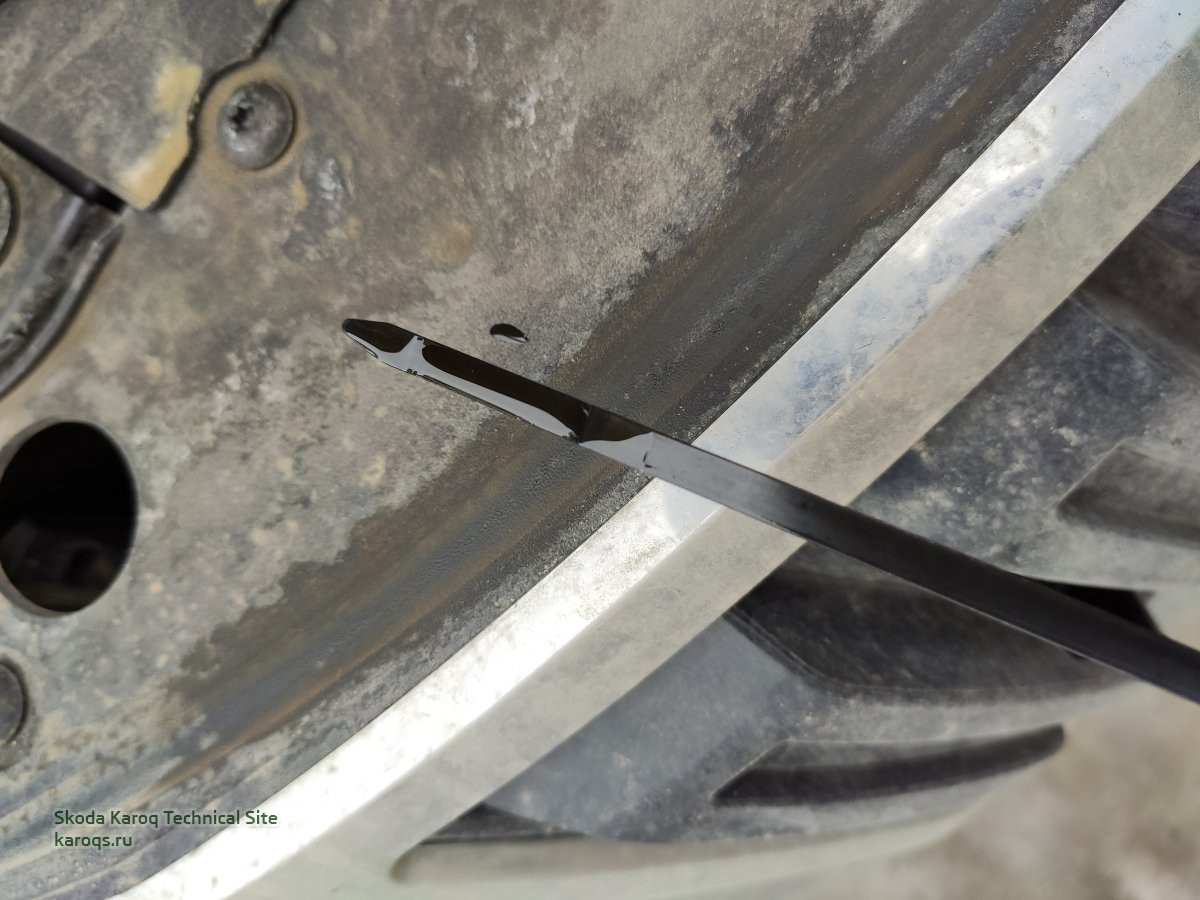

Дилер залил масло выше уровня.
Посмотреть вложение 8094
Хочу слить лишнее. Снова ножно менять уплотнительное кольцо?
По фото масло какое-то черное. Или это так кажется? Обычно после замены на щупе масло слабо заметно, оно прозрачное......


Борис_40rus

Мастер-советчик
Сообщения
170
Реакции
144
Город
Обнинск
Авто
Skoda Karoq 1.4 tsi
По фото масло какое-то черное. Или это так кажется? Обычно после замены на щупе масло слабо заметно, оно прозрачное......
А слушай, да, похоже что слили некачественно. Залили то норму, но остатки дали уровень и цвет. По объему похоже вроде на маслянный фильтр...


Turboduck

Мастер-советчик
Сообщения
344
Реакции
181
Город
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Секта по определению качества масла по щупу подъехала. Имхо на щупе обычно все. Капнуть на бумагу и будет чуть понятна его грязнота.


Борис_40rus

Мастер-советчик
Сообщения
170
Реакции
144
Город
Обнинск
Авто
Skoda Karoq 1.4 tsi
Секта по определению качества масла по щупу подъехала. Имхо на щупе обычно все. Капнуть на бумагу и будет чуть понятна его грязнота.
Вот как капнет, обсудим, пока раьотаем с тем что имеем :lol2:


PavelRM

Профессиональный советчик
Сообщения
676
Реакции
646
Город
Саранск
Авто
Skoda Karoq 1.4
По фото масло какое-то черное. Или это так кажется? Обычно после замены на щупе масло слабо заметно, оно прозрачное......
Мне тоже оно тёмным показалось, тем более после промывки. Маслу 150км пробега, вот откаченое:


PavelRM

Профессиональный советчик
Сообщения
676
Реакции
646
Город
Саранск
Авто
Skoda Karoq 1.4
@Turboduck, сутки не прошло, но с пятном со вчерашнего вечера уже ничего не происходит. Вот, на ваш суд:
0-02-05-0e0785aff6ac4e0a1ea71f31e7340a6d02fbafb7cae5c7bf92a1fcada73e2a83_b46105b7.jpg

Последнее редактирование модератором:

DIMMER

Завсегдатай
Сообщения
65
Реакции
65
Город
Калининград
Авто
Skoda Karoq 1.4 TSI 2020г.

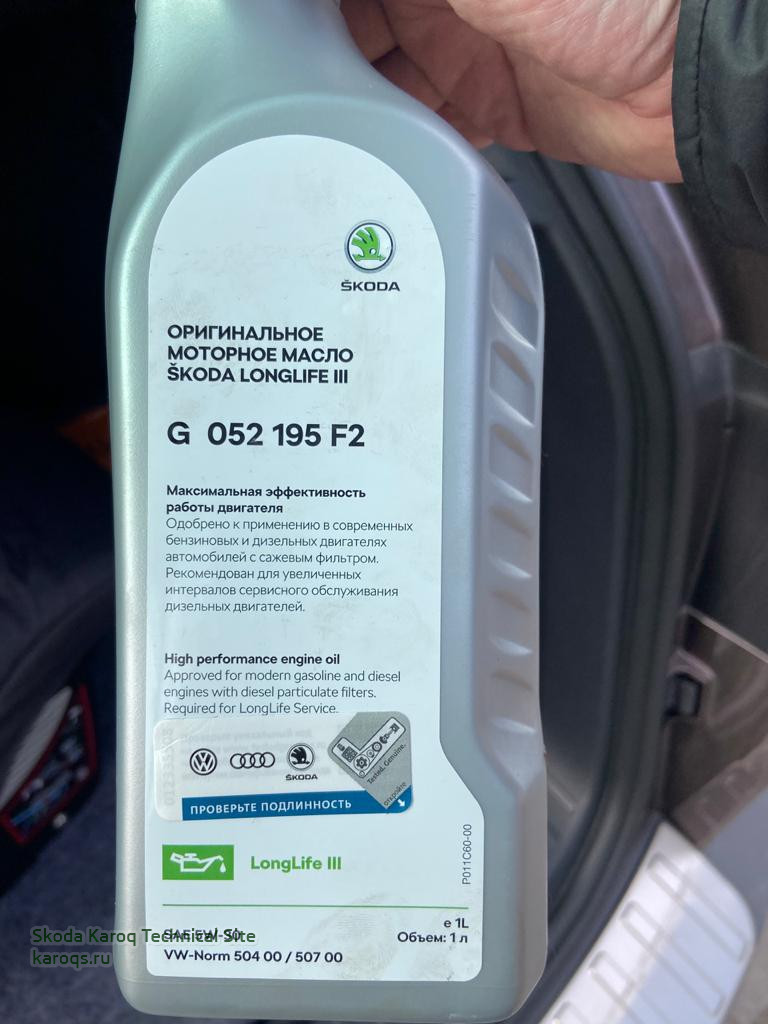

Психнул, заказал Shell Helix Ultra 0W-30 на EMEX, оригинальный фильтр, кольцо, пробку. C салона залито SKODA LONGLIFE III 5W-30. Пробег сейчас 5500 км, скоро к дилеру на первое ТО, год пролетел. Теперь мысли нехорошие одолевают, не пошлёт ОД с этим маслом куда подальше, как-то не очень хочется Лукойл дилерский заливать. И по вязкости вопрос, не слишком будет как вода?)


Turboduck

Мастер-советчик
Сообщения
344
Реакции
181
Город
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Да как обычно работает. Я и в 1.2BZB на йети его тоже использовал. Правда мой знакомый спец по ВАГу говорит, что нефиг лить в наши моторы нулевки. Дескать лукойл 5-30 или 5-40 и все чики-пуки будет.
Ну это так... набросил на вентилятор я:) Вообще по опыту йети не скажу, что на разных маслах мотор себя как-то вел по разному. НО! как-то был Петронас 7000 с 504 допуском (не помню вязкость), вот на нем была очень и очень тихая работа мотора. Но звук дело субъективное, и не говорит, что прям это супер или плохо.


Redis

Мастер-советчик
Сообщения
239
Реакции
131
Город
Москва
Авто
чёрный
НО! как-то был Петронас 7000 с 504 допуском (не помню вязкость), вот на нем была очень и очень тихая работа мотора.
У меня сейчас петронас 0w40 выпуска 2011 года, без допусков вага ;)
600 км на нем проехал, всё отлично. Не пропадать же добру


Tugrik

Мастер-советчик
Сообщения
259
Реакции
250
Город
Санкт-Петербург
Авто
Skoda Karoq 1.4 TSI AT Style 2020г
Теперь мысли нехорошие одолевают, не пошлёт ОД с этим маслом куда подальше, как-то не очень хочется Лукойл дилерский заливать. И по вязкости вопрос, не слишком будет как вода?
Лукойл уже не льют. Новый техрегламент у них пришёл. Сейчас вообще 0W-20 508-го допуска должны заливать.


DIMMER

Завсегдатай
Сообщения
65
Реакции
65
Город
Калининград
Авто
Skoda Karoq 1.4 TSI 2020г.

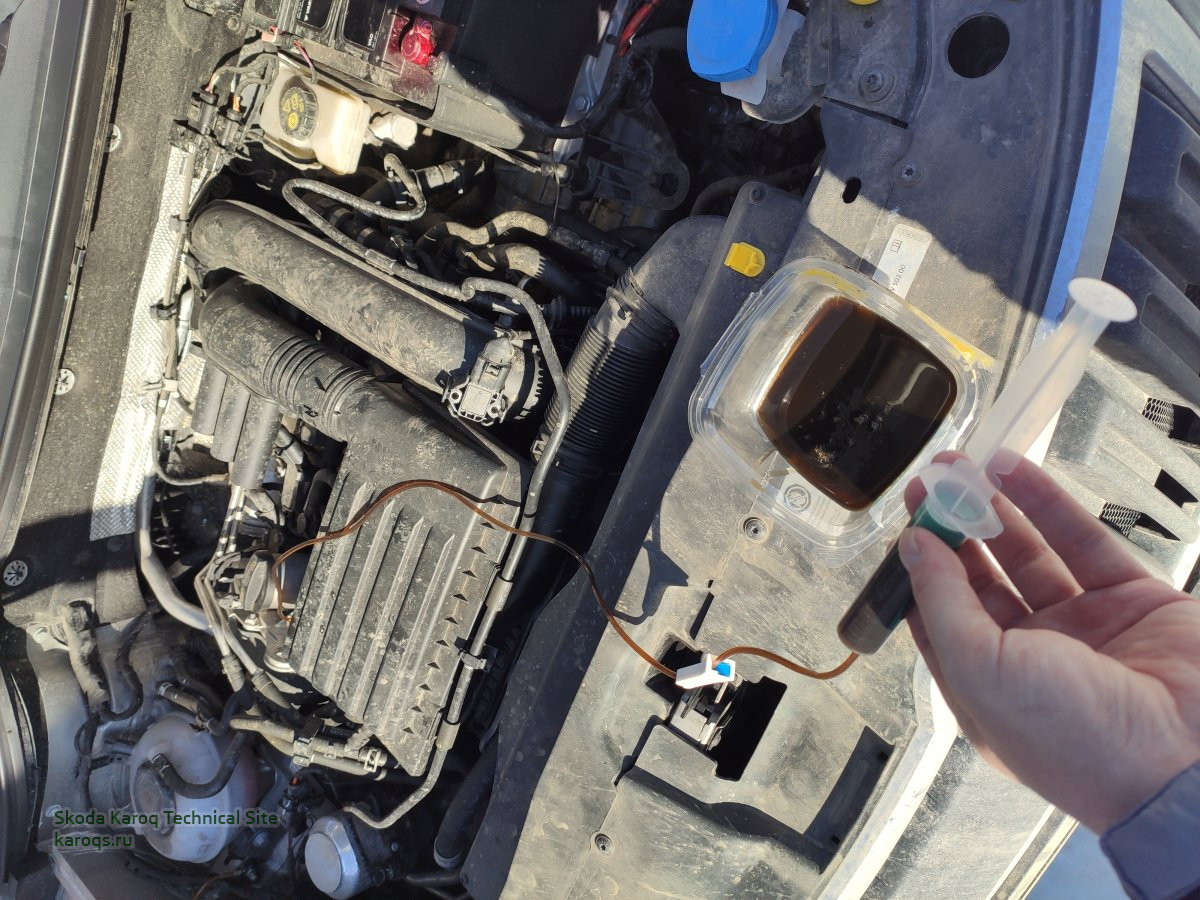

Вложения

  • WhatsApp Image 2021-04-11 at 19.28.47.jpeg
    WhatsApp Image 2021-04-11 at 19.28.47.jpeg
    75 КБ · Просмотры: 19
Сверху
