Руководство Замена масла и масляного фильтра Шкода Карок

Замена моторного масла Шкода Карок, бензиновые двигатели TSI

Слив или откачка моторного масла; дозаправка моторного масла

ВНИМАНИЕ!
Замена масла в двигателе должна проводиться при прогретом до рабочей температуры двигателе.
Очистка и повторное использование масляного фильтра недопустимы!

Слив и заливка моторного масла, бензиновые двигатели 1,0л TSI, 1,4л TSI, 1,6л SRE, 1,5л TSI

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
- Приспособление для сбора и откачки отработанного масла, например -VAS 6622-

Слив моторного масла при 1-м сервисе по замене масла
– Снять запорную крышку.
– Снять шумоизолирующий кожух.
– Ослабить масляный фильтр и открутить.
– Отвернуть и утилизировать пробку сливного отверстия с невыпадающим уплотнительным кольцом -1-.
– Слить моторное масло в предназначенную для этого ёмкость.

– Установить на новую резьбовую пробку сливного отверстия -3- новое уплотнительное кольцо -2-.
– Вкрутить резьбовую пробку сливного отверстия и затянуть предписанным моментом.
– Вкрутить новый масляный фильтр.



Момент затяжкиН·м
Пробка сливного отверстия30


Слив моторного масла при 2-м и каждом последующем сервисе по замене масла

– Снять запорную крышку.
– Снять шумоизолирующий кожух.
– Ослабить масляный фильтр и открутить
– Отвернуть пробку сливного отверстия -2- и утилизировать уплотнительное кольцо -3-.

Осторожно!
Пробка сливного отверстия -2- продолжает использоваться после второй и каждой последующей замены масла.
Уплотнительное кольцо -3- необходимо всегда заменять новым -1-.
- Слить моторное масло в предназначенную для этого ёмкость.
- Вкрутить прежнюю резьбовую пробку маслосливного отверстия -2- с новым уплотнительным кольцом -1- от руки, а затем затянуть предписанным моментом
- Вкрутить новый масляный фильтр



Момент затяжкиН·м
Пробка сливного отверстия30

- Залить моторное масло.
- Вновь установить крышку.
- Запустить двигатель и проверить на герметичность.

ОПАСНОСТЬ!
Указание по двигателям с турбонагнетателем:
После замены моторного масла и масляного фильтра, после первого запуска двигателя необходимо учитывать следующее:
- Пока в комбинации приборов горит контрольная лампа давления масла, работа двигателя допускается только на холостом ходу.
- Педаль акселератора не нажимать!
- Когда контрольная лампы давления масла гаснет, давление масла в двигателе достигает своего полного значения, и можно нажимать педаль акселератора.
При резком увеличении оборотов двигателя турбонагнетатель может получить повреждения или быть полностью разрушен!
Поскольку турбонагнетатель работает на очень высоких оборотах, из-за недостаточного смазывания подшипников в течение нескольких секунд он может получить повреждения или быть полностью разрушен!
При потере масла, вибрациях или необычном шуме в турбонагнетателе немедленно заглушить двигатель.

- Установить шумоизолирующий кожух.
- Вновь проверить уровень моторного масла и при необходимости долить масло.
- После повторного долива масла подождать не менее 3 минут и затем снова проверить уровень масла.
Для исключения повреждения нейтрализатора уровень масла не должен быть выше отметки (max.)

Слив и заливка моторного масла, двигатели 2,0 л TSI

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
Приспособление для сбора и откачки отработанного масла, например -VAS 6622-
Приспособление -T10549-
Эти двигатели не оборудованы пластиковым масляным поддоном.

Слив моторного масла
– Снять запорную крышку.
– Снять фильтрующий элемент масляного фильтра см. Замена масляного фильтра в бензиновых двигателях со сменным фильтрующим элементом масляного фильтра
– Снять шумоизолирующий кожух.
– Выкрутить пластмассовую сливную пробку с помощью монтажного приспособления -T10549-.
– Собрать вытекающее масло в подходящую ёмкость.
Указание
- Пластмассовая пробка маслосливного отверстия вместе с уплотнительным кольцом всегда подлежат замене.
Соблюдать инструкции по утилизации отработанных материалов!
– Ввернуть новую пластмассовую пробку сливного отверстия, например с помощью монтажного приспособления -T10549- до упора.
ВНИМАНИЕ!
Пластмассовую пробку маслосливного отверстия „не затягивать слишком сильно“, во избежание повреждения или обрыва упора пластмассовой пробки маслосливного отверстия, либо повреждения масляного поддона с последующим вытеканием масла!
После заливки масла проверить пластмассовую пробку маслосливного отверстия на герметичность.

Откачка моторного масла
Из этих двигателей можно также откачивать моторное масло.

– Опустить зонд приспособления для слива и откачки моторного масла в масляный поддон через трубку для маслоизмерительного щупа.
– Откачать моторное масло.
Указание
Использовать гибкий зонд максимально допустимого диаметра!
Вставлять зонд до первой точки сопротивления! Иначе конец зонда может упереться в дно масляного поддона и загнуться вверх, и в двигателе останется слишком много масла!

Заправка моторного масла
– Залить масло в соответствии со спецификацией см. Заправочный объём масла, допуски моторных масел VW
Указание
Заливать моторное масло медленно! У этих двигателей узкая маслозаливная горловина, под которой расположен сложный механизм управления. Поэтому масло стекает медленно!
– Вставить запорную крышку.
– После заливки масла проверить прогретый до рабочей температуры двигатель на герметичность.
– Установить шумоизолирующий кожух.

ОПАСНОСТЬ!
Указание по двигателям с турбонагнетателем:
После замены моторного масла и масляного фильтра, после первого запуска двигателя необходимо учитывать следующее:
Пока в комбинации приборов горит контрольная лампа давления масла, работа двигателя допускается только на холостом ходу.
Педаль акселератора не нажимать!
Когда контрольная лампы давления масла гаснет, давление масла в двигателе достигает своего полного значения, и можно нажимать педаль акселератора.
При резком увеличении оборотов двигателя турбонагнетатель может получить повреждения или быть полностью разрушен!
Поскольку турбонагнетатель работает на очень высоких оборотах, из-за недостаточного смазывания подшипников в течение нескольких секунд он может получить повреждения или быть полностью разрушен!
При потере масла, вибрациях или необычном шуме в турбонагнетателе немедленно заглушить двигатель.
– Вновь проверить уровень моторного масла и при необходимости долить масло.
– После повторного долива масла подождать не менее 3 минут и затем снова проверить уровень масла.
Для исключения повреждения нейтрализатора уровень масла не должен быть выше отметки (max.)

Слив и заливка моторного масла, дизельные двигатели Common Rail

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
Приспособление для сбора и откачки отработанного масла, например -VAS 6622-
– Снять запорную крышку.
– Снять шумоизолирующий кожух.
– Снять фильтрующий элемент масляного фильтра см. Замена масляного фильтра, дизельные двигатели Common Rail
– Выкрутить пробку для слива масла.
Указание
Соблюдать инструкции по утилизации отработанных материалов!
Резьбовая пробка маслосливного отверстия подлежит замене.
– Слить моторное масло в предназначенную для этого ёмкость.
– Вкрутить новую пробку маслосливного отверстия с уплотнительным кольцом от руки и затем затянуть установленным моментом.

Момент затяжкиН·м
Пробка сливного отверстия30

– Установить новый фильтрующий элемент масляного фильтра
– Залить масло в соответствии со спецификацией см. Заправочный объём масла, допуски моторных масел VW
– Вставить запорную крышку.
– Запустить двигатель и проверить на герметичность.
– Установить шумоизолирующий кожух.
ОПАСНОСТЬ!
Указание по двигателям с турбонагнетателем:
После замены моторного масла и масляного фильтра, после первого запуска двигателя необходимо учитывать следующее:
- Пока в комбинации приборов горит контрольная лампа давления масла, работа двигателя допускается только на холостом ходу.
- Педаль акселератора не нажимать!
- Когда контрольная лампы давления масла гаснет, давление масла в двигателе достигает своего полного значения, и можно нажимать педаль акселератора.

При резком увеличении оборотов двигателя турбонагнетатель может получить повреждения или быть полностью разрушен!
Поскольку турбонагнетатель работает на очень высоких оборотах, из-за недостаточного смазывания подшипников в течение нескольких секунд он может получить повреждения или быть полностью разрушен!
При потере масла, вибрациях или необычном шуме в турбонагнетателе немедленно заглушить двигатель.
– Вновь проверить уровень моторного масла и при необходимости долить масло.
– После повторного долива масла подождать не менее 3 минут и затем снова проверить уровень масла.
Для исключения повреждения нейтрализатора уровень масла не должен быть выше отметки (max.)


Замена масляного фильтра - бензиновые двигатели



- Ослабить масляный фильтр стрелка ключом масляного фильтра
- Подставьте емкость для собора отработанного масла
- Открутите масляный фильтр.
- Очистите прилегающую поверхность на двигателе.
- Слегка смочите резиновое уплотнение нового масляного фильтра момторным маслом.
- Вкрутите новый масляный фильтр.
- Затяните масляный фильтр с помощью ключа для масляного фильтра. Момент затяжки - 20 Нм.

- Залейте новое моторное масло, согласно спецификации
- Установите на место маслозаливную крышку.
- Запустите двигатель и проверьте на утечки масла.

Внимание!
Первый запуск двигателя после замены масла:
Двигатель должен работать только на холостом ходу, пока на панели приборов горит сигнальная лампа давления масла.
Не нажимать на педаль газа!
После того, как контрольная лампа давления масла погаснет в панели приборов, и будет достигнуто полное давление масла, возможно ускорение.
Турбокомпрессор работает на очень высоких скоростях и поэтому может быть серьезно поврежден или полностью разрушен в течение нескольких секунд из-за недостаточной смазки подшипника!
Немедленно выключите двигатель в случае утечки масла, вибрации или необычного шума турбонагнетателя.

- Установите защиту картера
- Снова проверьте уровень масла в двигателе и при необходимости долейте масло.
- Подождите не менее 3 минут после остановки двигателя прежде чем снова проверить уровень масла. Если нужно долейте масло.
Уровень масла не должен быть выше отметки максимум - во избежание повреждения каталитического нейтрализатора.



Замена моторного масла Шкода Карок, дизельные двигатели Common Rail

- Снимите маслозаливную крышку.
- Снимите защиту картера
- Вывинтите пробку для слива масла.
- Всегда заменяйте пробку для слива масла.
- Дайте моторному маслу стечь.

Замена масляного фильтра - дизельные двигатели Common Rail



- Отсоедините штекер -1- от насоса.
- Отсоедините кабель генератора -2- из зажима -3- и поднимите его в направлении стрелки.



- Отвинтите пробку маслосливного отверстия -1- от навинчивающейся крышки -3- и слейте оставшееся моторное масло из масляного фильтра.
- Открутите резьбовую крышку масляного фильтра -3-
- Вытащите вставку фильтра -5-.
- Вставьте новое уплотнительное кольцо -2- в паз заглушки сливного отверстия -1-.
- Вкрутите пробку для слива масла -1- в крышку -3- и затяните ее.
- Смочите новое уплотнительное кольцо -4- моторным маслом.
- Вставьте новый фильтрующий элемент масляного фильтра -5-.
- Закрутите крышку -3- и затяните требуемым моментом затяжки.

Моменты затяжки:
Крышка масляного фильтра 25 Нм
Пробка для слива масла на крышке 5 Нм



- Закрепите кабель генератора -2- в зажиме -3-
- Вставьте разъем -1- для насоса.

- Вкрутите новую пробку сливного отверстия картера с уплотнительным кольцом и затяните с требуемым моментом затяжки 30 Нм.

- Залейте новое моторное масло, согласно спецификации
- Установите на место маслозаливную крышку.
- После заправки маслом запустите двигатель, прогрейте до рабочей температуры и проверьте герметичность.

Внимание!
Первый запуск двигателя после замены масла:
Двигатель должен работать только на холостом ходу, пока на панели приборов горит сигнальная лампа давления масла.
Не нажимать на педаль газа!
После того, как контрольная лампа давления масла погаснет в панели приборов, и будет достигнуто полное давление масла, возможно ускорение.
Турбокомпрессор работает на очень высоких скоростях и поэтому может быть серьезно поврежден или полностью разрушен в течение нескольких секунд из-за недостаточной смазки подшипника!
Немедленно выключите двигатель в случае утечки масла, вибрации или необычного шума турбонагнетателя.

- Установите защиту картера
- Снова проверьте уровень масла в двигателе и при необходимости долейте масло.
- Подождите не менее 3 минут после остановки двигателя прежде чем снова проверить уровень масла. Если нужно долейте масло.
Уровень масла не должен быть выше отметки максимум - во избежание повреждения каталитического нейтрализатора.

Последнее редактирование:

Admin

Administrator
Сообщения
3,140
Реакции
3,175
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Вероятно это еще зависит от того чем и в каком количестве закупился дилер.
Пока не потратит ранее купленное, ничего знать не будет... :LOL:


dorya12

Профессиональный советчик
Сообщения
553
Реакции
895
Адрес
Харьков
Авто
Skoda Karoq 2.0 TDI DFHA, DQ381

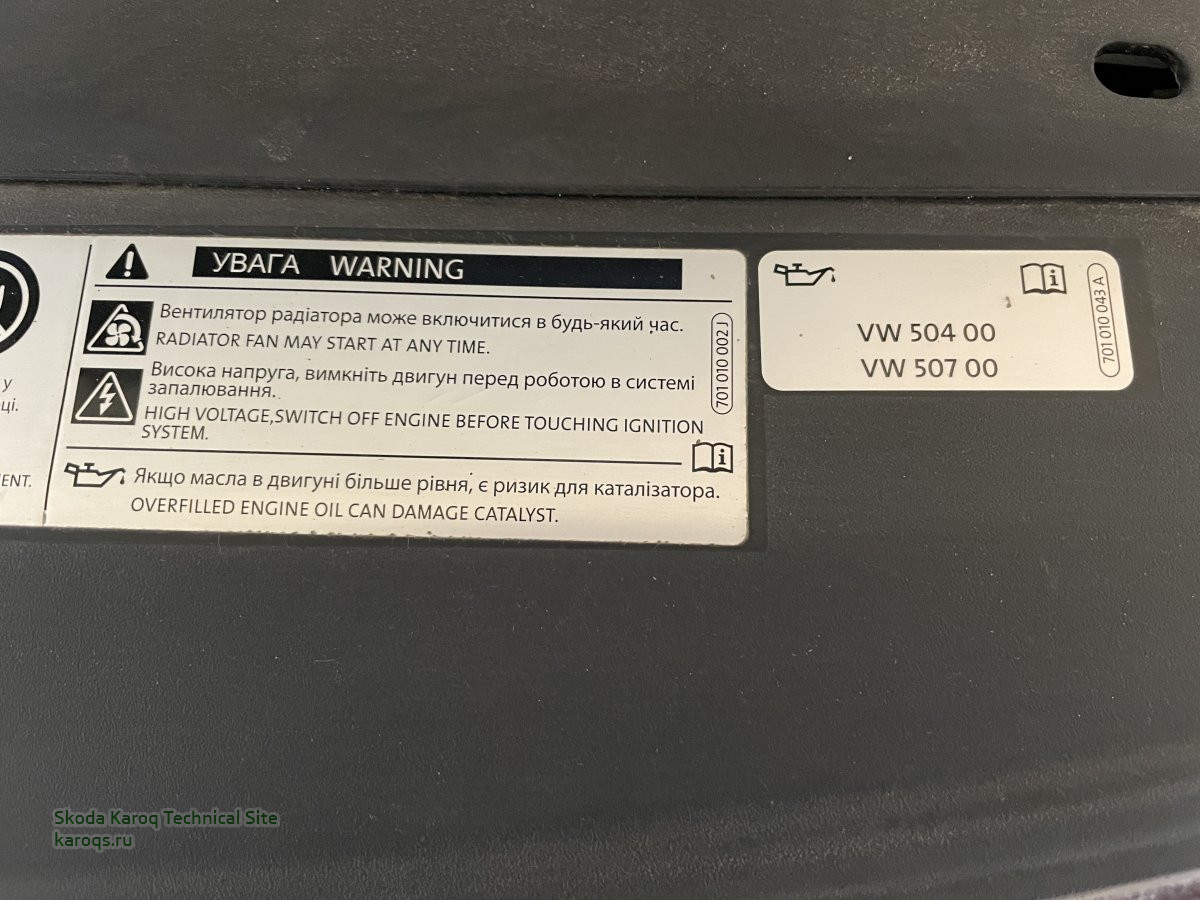

а под капотом нет наклейки?


Turboduck

Я здесь живу
Сообщения
1,575
Реакции
1,229
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
@dorya12, да и что с того, что она есть. У меня например там 502. По факту можно 502,504,508. По факту ваг переходит на 508, но скорее всего все од будут лить то, что у них еще осталось. Ну кроме случаев, когда клиент приедет со своим.


Mikhail69

Мастер-советчик
Сообщения
260
Реакции
279
Адрес
г.Тверь
Авто
Karoq 1.4 CZEA 2020 4x4 Ambition+Зимний пакет+Технологии
Насчёт израсходования складских остатков: даже если предположить, что в день на ТО заезжает всего две Шкоды (это 8 литров масла в день), то за месяц уйдёт больше бочки. И это берем по минимуму. Сколько-то человек просто купят. Бочки две в месяц должно уходить. Сколько таких бочек на складе может быть? Две, ну три, ну может четыре. Такими темпами все запасы должны давно иссякнуть. Да и смысл разбазаривать остатки, если еще минимум пару лет нужно будет обслуживать авто, которым можно только 502 или 504 допуски.


Turboduck

Я здесь живу
Сообщения
1,575
Реакции
1,229
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Разбазаривать не будут да. Но и новое бежать закупать вряд ли ломанутся.

Последнее редактирование модератором:

mvp25

Постоянный участник
Сообщения
44
Реакции
58
Адрес
Новороссийск
Авто
Skoda Karoq 1.4 2020г.
Есть предположение, что на юге (жара, горные дороги) ОД страхует себя от гарантийных ремонтов ДВС и льёт 5W40 502 более вязкое. На нём гарантийный срок (3 года) и а/м 21 м.г. точно откатают без ремонта, а дальше это проблема владельца авто. А если верить менеджеру ОД , что указаний на 508 допуск от производителя не поступало, то проводят эксперимент: север - 508, юг - 502, страна большая.


Turboduck

Я здесь живу
Сообщения
1,575
Реакции
1,229
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Я тоже про это подумал. Но потом вспомнил, что по сути рф никому не важна, и достаточно других стран с жарким климатом. Плюс думаю у нас все таки более слабый рынок, и логично, что там где машин меньше продается уж точно од не побегут закупать сразу 0-20. Ну и менеджеру доверять - тоже вопрос.
Собсно будучи в Испании я видел канистры с 0-20 (в салоне сеата). И судя по испанским же источникам для карока там можно было лить 5-30, 5-40, 0-20.


mvp25

Постоянный участник
Сообщения
44
Реакции
58
Адрес
Новороссийск
Авто
Skoda Karoq 1.4 2020г.
Да, менеджеру доверие под вопросом. Тогда получается ОД не выполняет указания производителя по ТО , а это ....:rtfm:


Turboduck

Я здесь живу
Сообщения
1,575
Реакции
1,229
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
@mvp25, это не страшно. Если бы масло было под запретом - были бы соотв. указания и по снятию с гарантиии тоже.
По факту я уверен, что это не заговор, но маркетинг - они решили всем втюхать 0-20, и идут просто по плану. А мотору конечному вреда ни от 5-30, ни от 5-40, ни от допусков 502,504 не будет. При адекватной замене масла уж точно. Но конечно 502 можно забывать в виду того, что ну старый допуск то уже, он не малое количество лет на рынке. (На последней межсервисной замене я кстати 5-40 502 привез на то, от шелла, с api sp).


Bogdanbl4

Мастер-советчик
Сообщения
111
Реакции
88
Адрес
Москва
Авто
Skoda Karoq

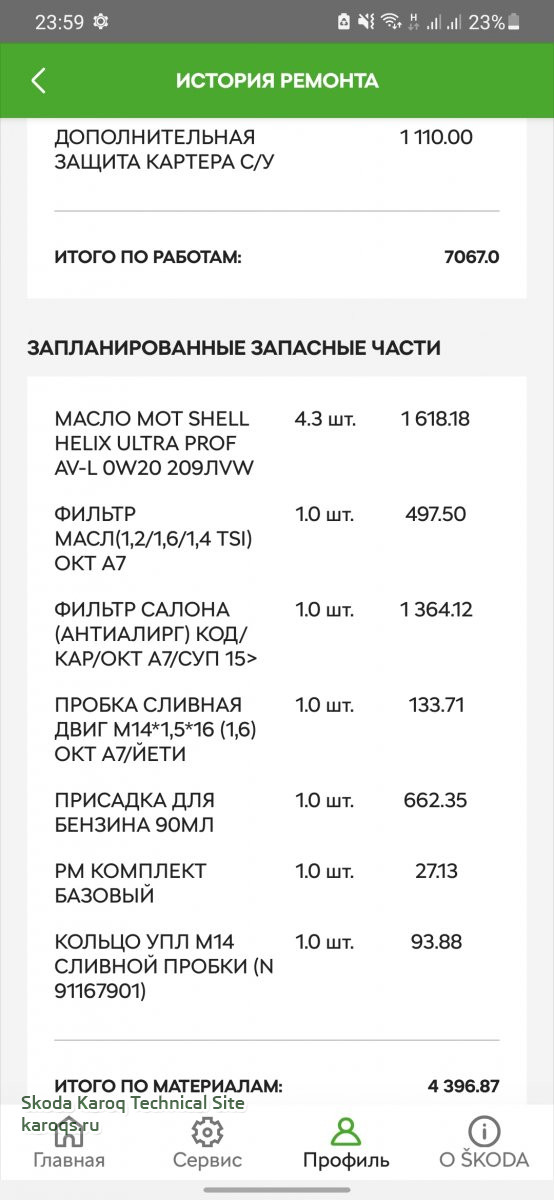

Был на первом ТО,честно не знаю что залили,но в приложении и заказ-наряде такая информация


Вложения

  • Screenshot_20210528-235921_SKODA App.jpg
    Screenshot_20210528-235921_SKODA App.jpg
    89.3 КБ · Просмотры: 281

OldCoder

Мастер-советчик
Сообщения
417
Реакции
406
Адрес
Москва, Коммунарка
Авто
Рено Логан 1.4 2007г.
0w-20....не жидковато ? o_O
Наверное, нет. Теперь это официальное масло для Кароков - с 508 допуском. А они пока что все, мне известные, - 0W-20.
Вероятно, что на первых тыс. 60-80 вполне будет нормально (ну разве что в жарких районах сомнительно).


Turboduck

Я здесь живу
Сообщения
1,575
Реакции
1,229
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Я уже выкладывал короткое видео о 0-20. А так да, новый путь. Я все-же против двадцатки.


Северный

Завсегдатай
Сообщения
46
Реакции
82
Адрес
Мурманская обл.
Авто
Skoda Karoq 1,4 TSI DJK 2020г.
При самостоятельной замене масла, масло откачивал самодельным маслоотсосом (на базе компрессора от холодильника). Откачал где-то 3 л. и все! Пробку поддона открутил - еще где-то 800 мл. слил в корыто. То есть маслоотсос здесь не "канает"? В поддоне стоит какая то "полочка", куда упирается трубка маслоотсоса?


Turboduck

Я здесь живу
Сообщения
1,575
Реакции
1,229
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
@Северный, ну вот помню, что народ монстрячил другую трубку (но дело не про карок было), чуть тоньше и гибче и ей там туда сюда водили:)))


*don*

Я здесь живу
Сообщения
1,109
Реакции
1,518
Адрес
Московская область Юго-запад
Авто
Skoda Karoq 1.4 TSI 8АКПП 2020г.
Подтверждаю, насосом в наших 1.4 много масла не выкачать. Также получилось откачать всего 3 литра.
п.с. Шеруди не шеруди - всё равно получишь.....слив через пробку!!!


Petr80

Мастер-советчик
Сообщения
130
Реакции
72
Адрес
Киев
Авто
Skoda Karoq 1.4 FD
Подтверждаю, насосом в наших 1.4 много масла не выкачать. Также получилось откачать всего 3 литра.
п.с. Шеруди не шеруди - всё равно получишь.....слив через пробку!!!
Я вообще не понимаю, как вы ту трубку туда пихаете, у меня щуп для масла влазит в определенном положеннии.

Сверху
