Руководство Звуковой сигнал Skoda Karoq: детали и узлы, снятие и установка, замена

В российских комплектациях Шкода Карок идет однотональный звуковой сигнал:
8Y0 Звуковой сигнал с одним тоном

Детали и узлы звукового сигнала
Также вариант с одним звуковым сигналом.

1 - Кронштейн
2 - Гайка 18 Н·м
3 - Гайка 10 Н·м
4 - Звуковые сигналы
Сигнал высокого тона -H2-
Сигнал низкого тона -H7-
см. ниже: Снятие и установка сигнала высокого тона -H2- / сигнала низкого тона -H7-
5 - Разъём



Снятие и установка сигнала высокого тона -H2-/сигнала низкого тона -H7-

Осторожно! Громкость звукового сигнала отрегулирована на заводе.
Запрещается изменять эту настройку или поворачивать регулировочный винт!
Если будет установлено, что винт вращался, то гарантия будет аннулирована.

Снятие
– Выключить зажигание и все потребители электроэнергии.

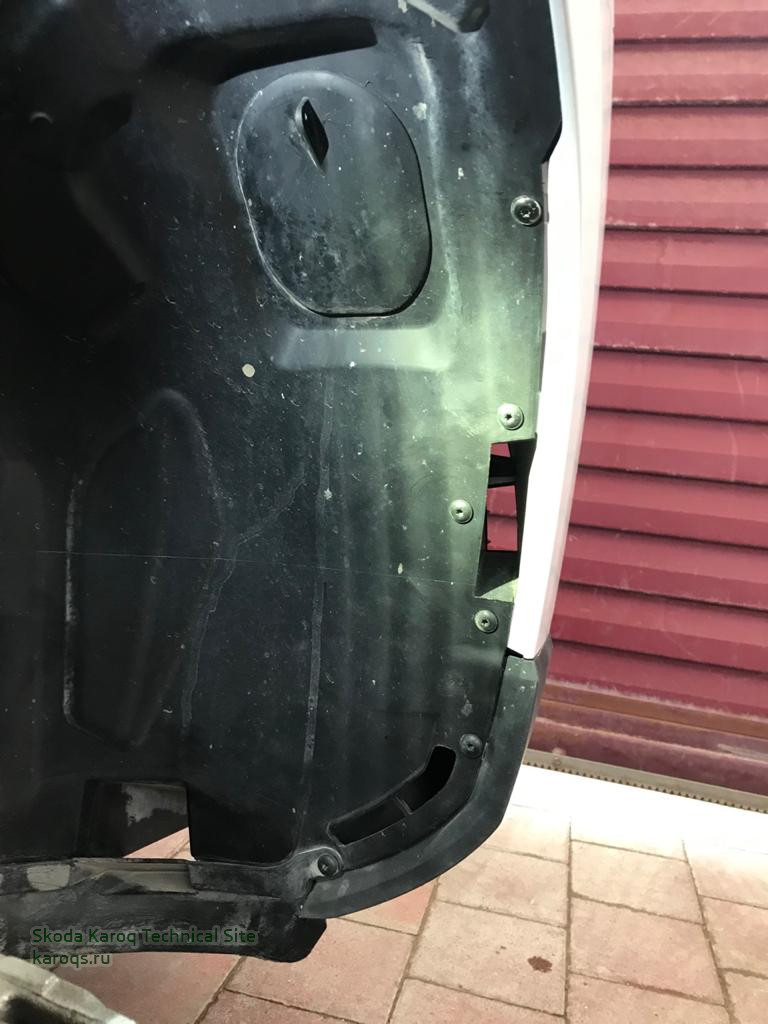

– Снять передний правый подкрылок

Передние и задние подкрылки Skoda Karoq, снятие и установка

Снятие и установка переднего подкрылка Шкода Карок Снятие - Снять колесо - Выкрутить винты -4-. - Отвернуть гайку -3-. - Сначала вынуть подкрылок -5-, а затем подкрылок -2-. Установка подкрылка передней колёсной арки Внимание: Проверить распорные гайки - 2 - на отсутствие повреждений, при...

karoqs.ru

Вариант с двумя звуковыми сигналами:
– Отвернуть гайки -1- и вынуть звуковые сигналы с кронштейном, учитывая ограниченную длину подсоединённых проводов.

– Разблокировать и отсоединить разъём -2-.
– При необходимости отвернуть гайку и снять звуковые сигналы с кронштейна.

Вариант с одним звуковым сигналом:
– Отвернуть гайки -2- и вынуть звуковой сигнал -4- с кронштейном -1-, учитывая ограниченную длину подсоединённых проводов.

– При необходимости отвернуть гайку -5- и снять звуковой сигнал с кронштейна.

Установка
Установка выполняется в обратной последовательности
Моменты затяжки и монтажное положение звуковых сигналов.
см. выше "Детали и узлы звукового сигнала"



[gamma]

4 страницы, а я диву даюсь. Как по мне штатный гудок - король Гудков. Слышали бы вы позорище рено меган, не стали бы в короке дудку "чинить". Всë, конечно, субъективно. Давайте что ли записи прикладывать, как было и как стало. В закрепе оформим и рейтинг сделаем.



[GarrykGao]

@gamma, если у тебя двойная дудка, то вопросов нет.., а если только хай, как у многих ( и у меня в том числе), то второй рог нужен пипец как



[rus178]

4 страницы, а я диву даюсь. Как по мне штатный гудок - король Гудков. Слышали бы вы позорище рено меган, не стали бы в короке дудку "чинить". Всë, конечно, субъективно. Давайте что ли записи прикладывать, как было и как стало. В закрепе оформим и рейтинг сделаем.



[GarrykGao]

@gamma, и это ещё из-под бампера, а по факту из салона или на улице первый сигнал совсем плохонький



[Deleted]

Всем добрый день! Озадачился вопросом установки дополнительного гудка, но нигде не могу найти информацию по потреблению штатного высокотонального, может кто знает? Заранее спасибо.



[GarrykGao]

@DAZ87, а зачем вам знать потребление ( чего?)...в теме Карог " бурый мишка" уважаемый "Дон" все расписал с номерами заказов..там будет китайский горн + раз'ем + распинованный шнурок..у меня этот ЗИП вышел 1400 р



[*don*]

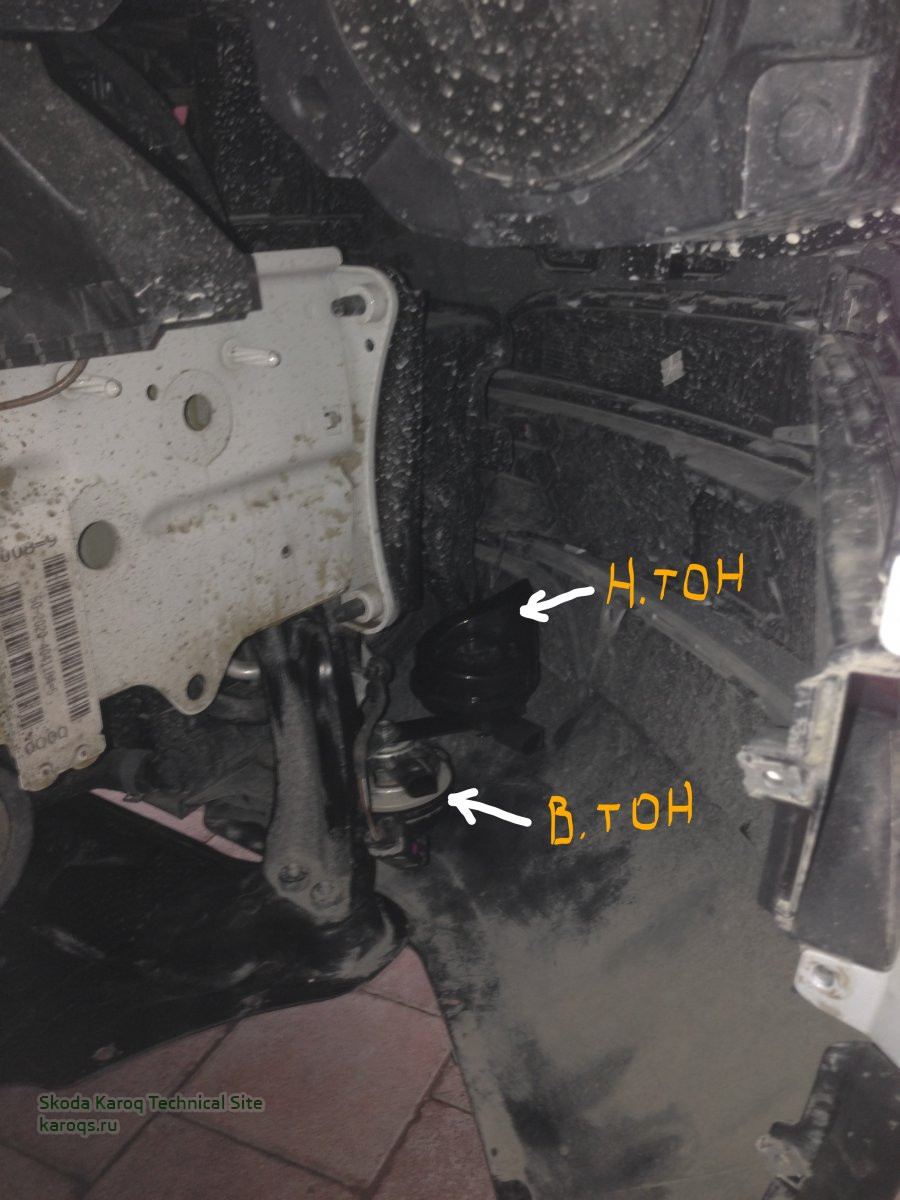

Установил я всё-таки второй сигнал - низкого тона. Звук стал гораздо лучше. Рекомендую. Подробнее в моём бортовике!



[Serg1234]

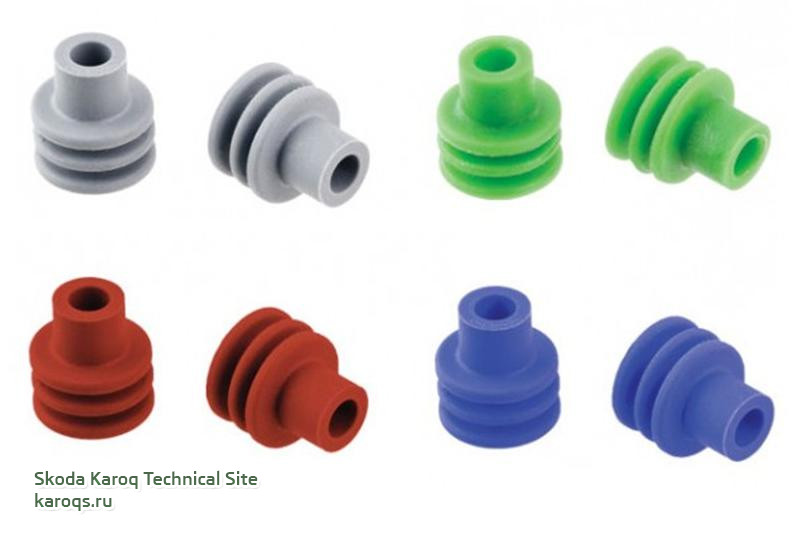

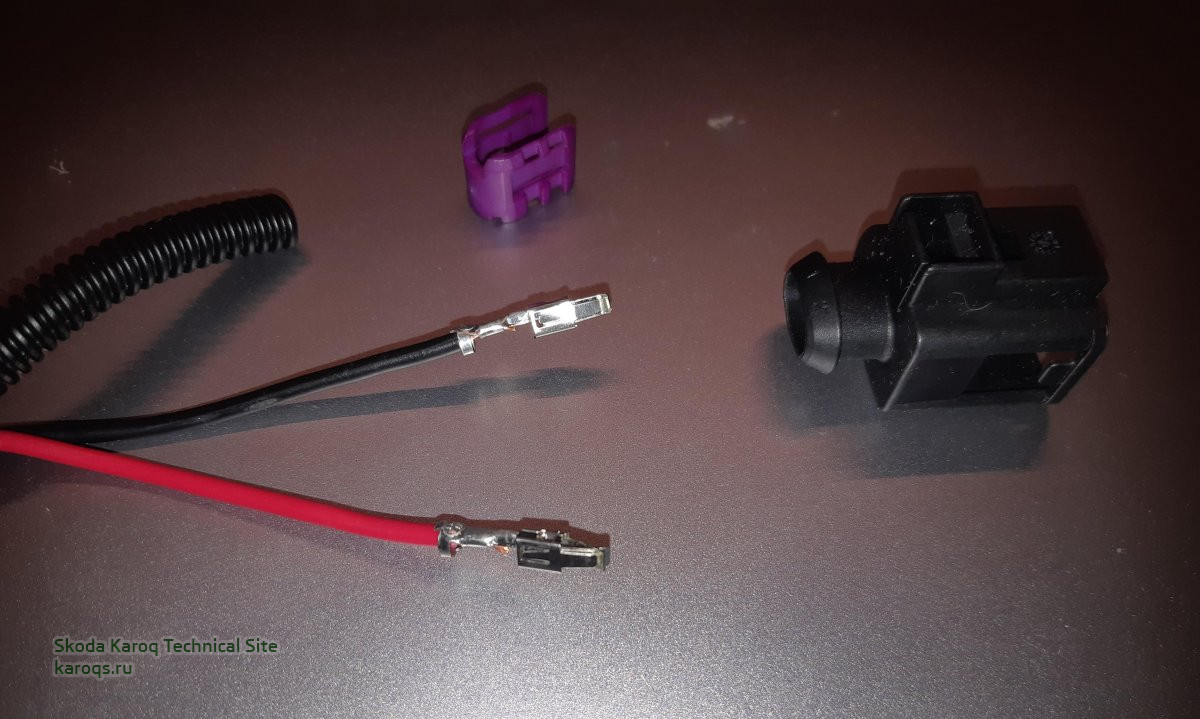

Привет. Общее замечание по поводу качества известного китайского разветвителя для легкого подключения второго звукового сигнала на авто. Не знаю, как у других, но в пришедшем ко мне отсутствуют силиконовые кольцевые уплотнители на проводах в разъемах для гудков. Я просто оху.л от такого "простого" подхода китайцев к сборке соединителей - специально распиновал разъем, чтобы убедится, что мне это не мерещится. За много лет общения с электрооборудованием авто впервые такое вижу, даже в китайских наборах , а в этом разветвителе вероятно норма. Жить такому негерметичному контакту в местах подключения наших гудков недолго - через такие дыры вода и реагенты способны сожрать не только провода, но и сами выводы.
Найти новые 4 пина и переобжать провода с уже насаженными своими уплотнителями было бы лучшим выходом, но китаец и так уже отобрал 700р. Поэтому просто распиновал оба разъема и загерметизировал вводы проводов на всю глубину отверстий в разъеме силиконовым герметиком (желательно бескислотным, т.е. без запаха уксуса).
.



[Беляш]

а для чего вообще ставят другой гудок? В чем смысл? Я вот за свой стаж около двадцати лет использовал гудок - наверное по пальцам пересчитать можно. И то половину случайно.

Post automatically merged: 23-10-2020

или тут все сплошь "учителя" собрались?



[gLobster]

@Беляш, смотрю вы во всех темах профилируете аскетизм и напрочь не уважаете что у кого-то может быть иное мнение. Пока, по вашим постам, учите непрерывно вы всех тут вокруг



[GarrykGao]

а для чего вообще ставят другой гудок? В чем смысл? Я вот за свой стаж около двадцати лет использовал гудок - наверное по пальцам пересчитать можно. И то половину случайно.

Post automatically merged: 23-10-2020

или тут все сплошь "учителя" собрались?

Я пока не купил этот антамабиль тоже скептически относился ко второй дудке, но практика заставила усилить сигнал, хотя тоже не дудец, но раз в жизни может понадобится сильный сигнал, а у вас выйдет пшик - копеечные затраты оправданы

Post automatically merged: 23-10-2020

У меня на фусике стоит пневмо горн ( тепловозы позавидуют)- так стоит чутка дунуть и сразу все соблюдают правила, даже маршрутки



[Станислав]

@GarrykGao, а кто такой "фусик"?



[Jettaвод]

@GarrykGao, а кто такой "фусик"?

Тоже "споткнулся" на этом, но не придал значения. Но после Вашего вопроса посмотрел в Яндексе. Оказалось Mitsubishi Fuso - грузовик!



[Vzik]

а для чего вообще ставят другой гудок? В чем смысл? Я вот за свой стаж около двадцати лет использовал гудок - наверное по пальцам пересчитать можно. И то половину случайно.

Чтобы не получилось вот так: https://www.drive2.ru/l/573214170418253333/
Теперь думаю сигнал на более мощный заменить.



[gLobster]

Кстати да. Сегодня на перекрестке ларгус передомнойм врубил заднюю и медленно поехал в меня. Но полный двухтональный помог включить ему мозг быстро. Мне назад катить было некуда, сзади стояли впритык



[Lee]

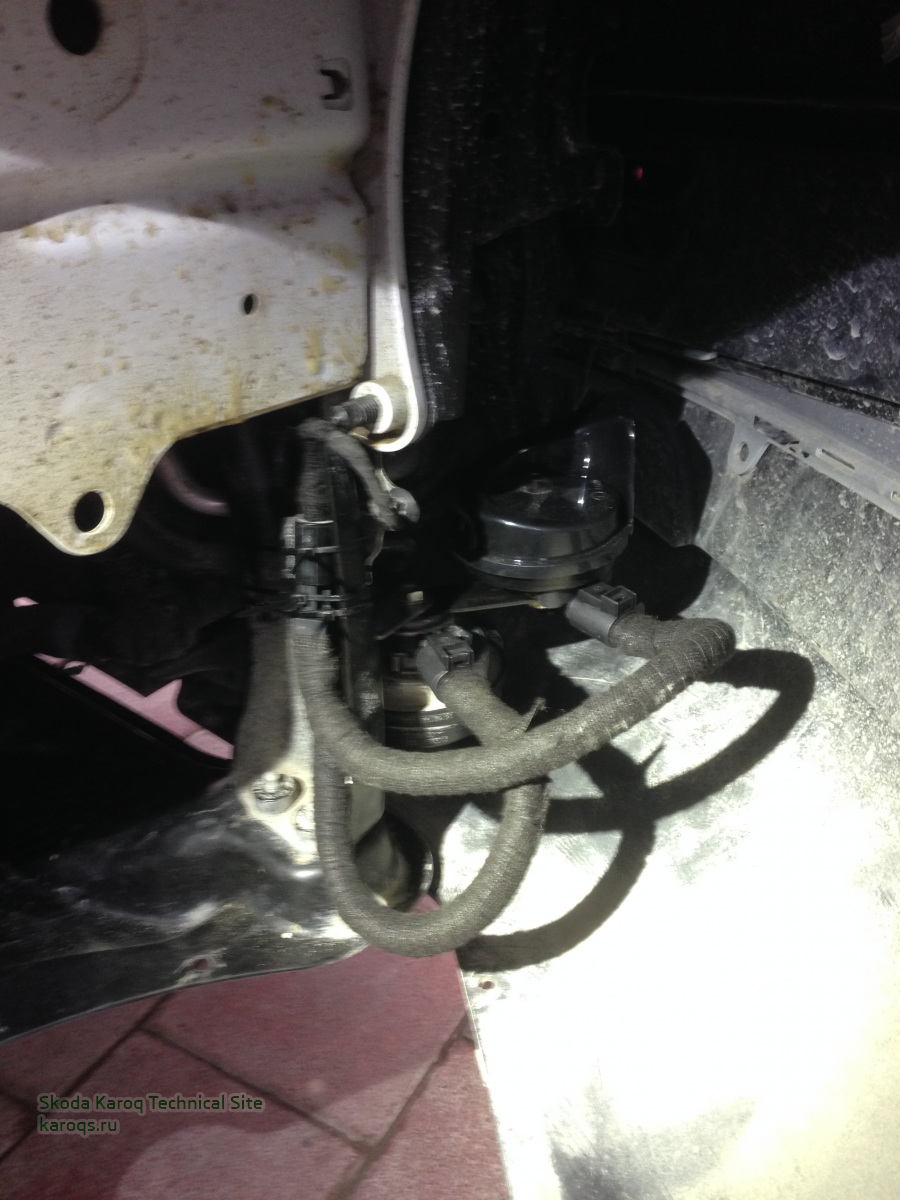

Тоже добавил своему Мишке голоса . Загнал на подъемник,снял защиту и поставил сигнал по схеме (спасибо "don" https://karoqs.ru/forum/threads/391/page-7#post-11853 ), на ту же проушину, но через пластину которая шла с сигналом. Попробовал и с пластиной и без, с ней показался чище и громче звук. Использовал разветвитель с Али. Со снятой защитой с подъемника доступ отличный (ни подкрылок,ни колесо трогать не пришлось).



[Emckuu]

вчера установил себе второй сигнал. тоже поставил вторую дудку Хенс ПРайс за 600р, а вот на китайский переходник с Али я зажал 800р ) Оригинальный разъем сигнала тоже денег стоит норм (в районе 300р). Почитав форумы, заказал разъем от генератора ВАЗ КАЛИНА И о чудо, это один в один ВАГовский разъем, даже с резинками за 150р, подошло все идеально )



[Emckuu]

Много человек в личку спрашивает что за разъем и где купить. Напишу здесь) Точное название "Разъем реле генератора CARGEN ВАЗ 1119" Артикул : АХ-336

Ссылка на него на сайт ЕМЕКС

Автозапчасти, запчасти, каталог запчастей для иномарок, интернет – магазин Emex

Купить автозапчасти для иномарок в интернет – магазине Emex можно с помощью каталога запчастей или воспользовавшись поиском. Оригинальные запчасти и замены в наличии и под заказ: японские, американские и европейские. Доставка.

emex.ru

Ссылка на него же на сайте Авто49, он же Би-Би

Разъем реле генератора CARGEN 1119 АХ-336 купить недорого по цене 187 руб в интернет-магазине Би-Би с доставкой - характеристики, отзывы

Разъем реле генератора CARGEN 1119 АХ-336 от производителя Россия купить по низкой цене 🚚 в каталоге магазина автозапчастей Би-Би. Быстрая доставка Вашего заказа!

bi-bi.ru



[Emckuu]

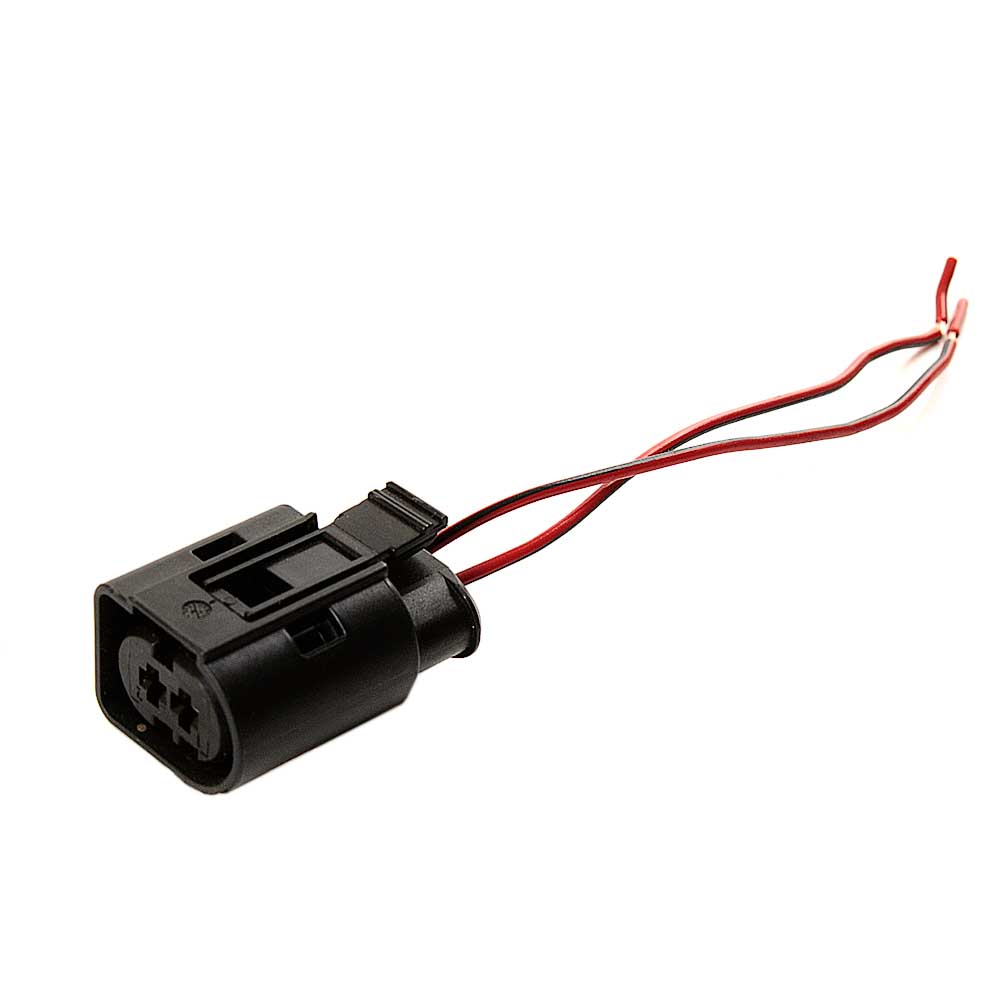

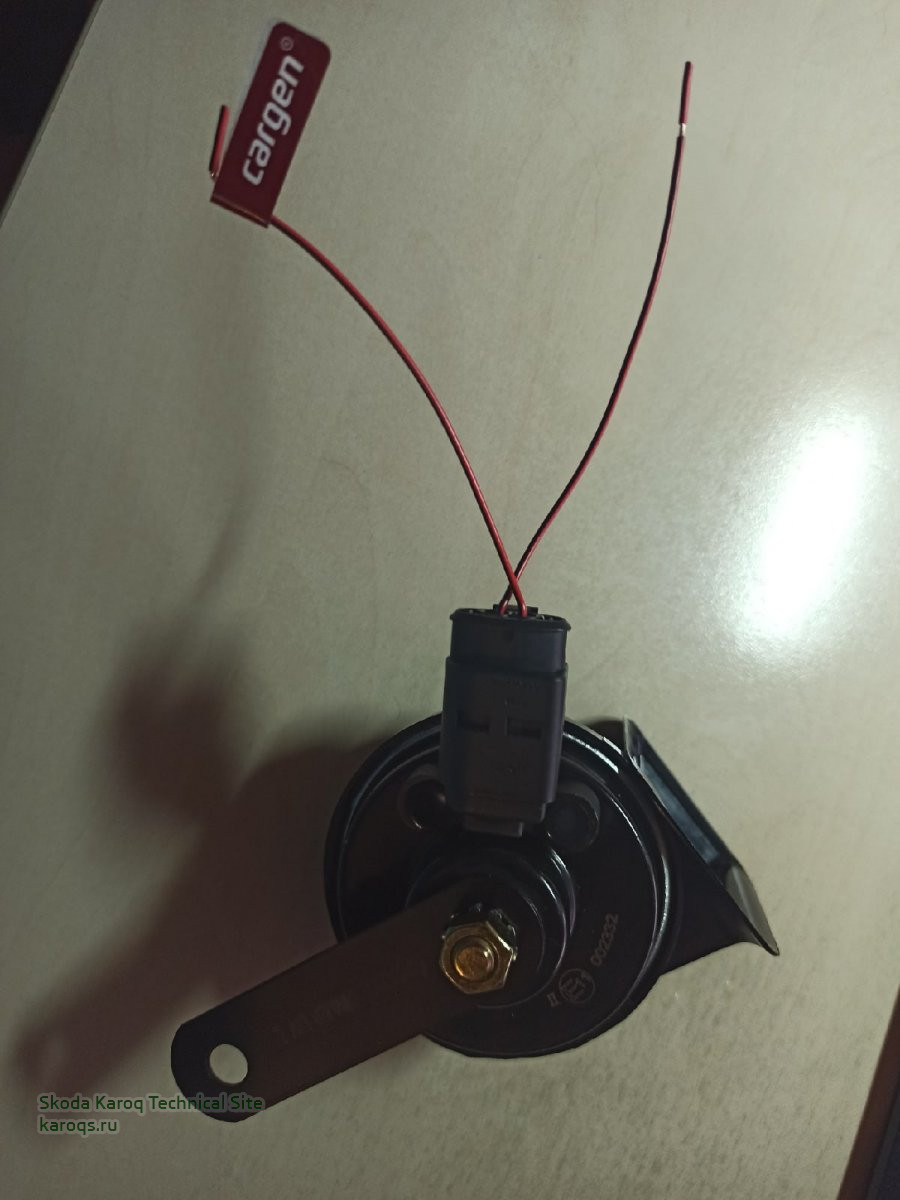

На фото

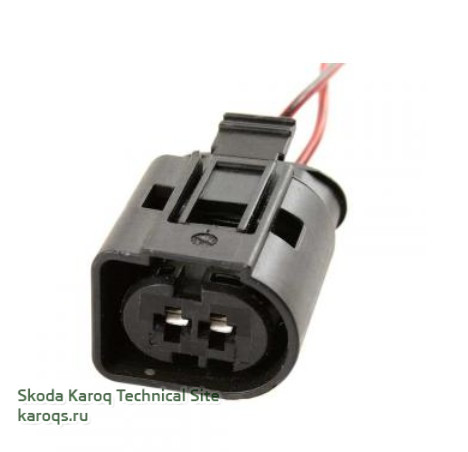

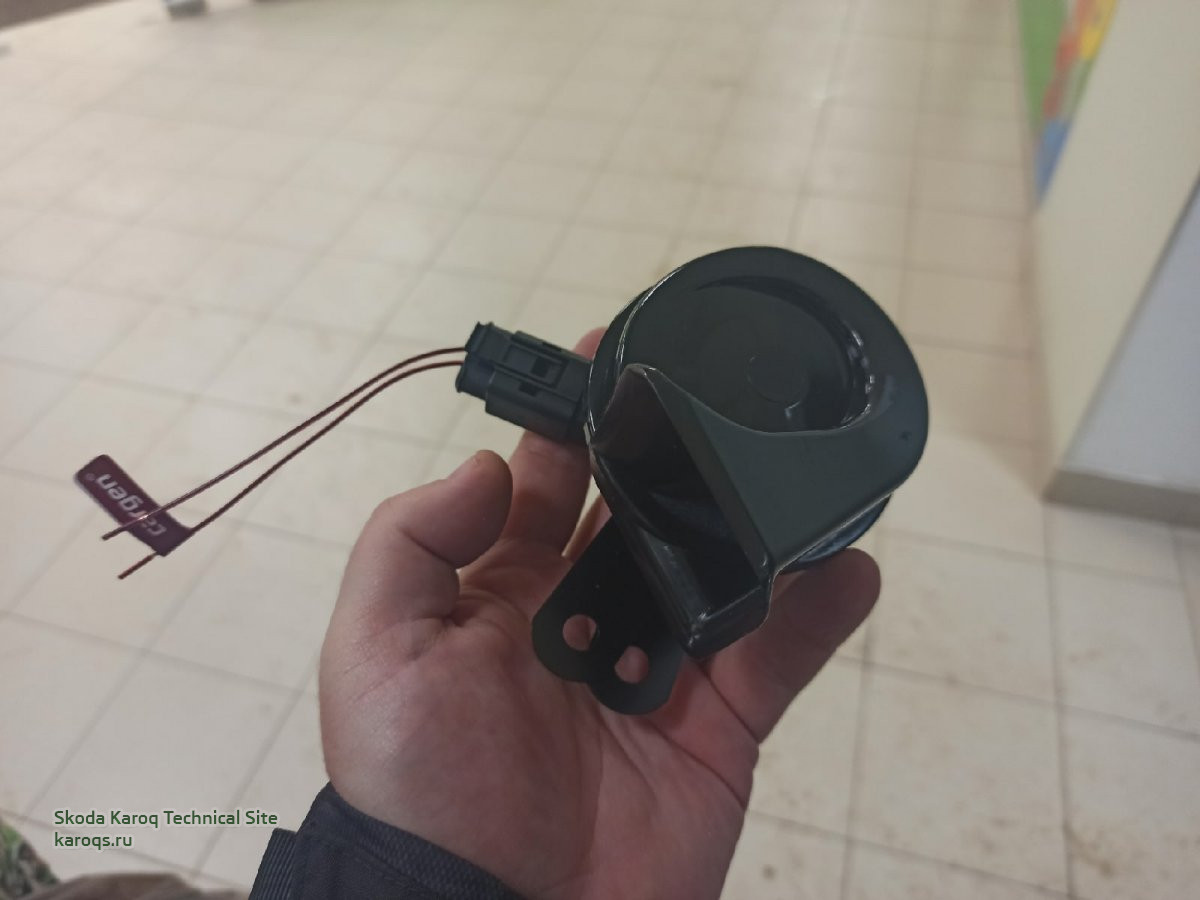

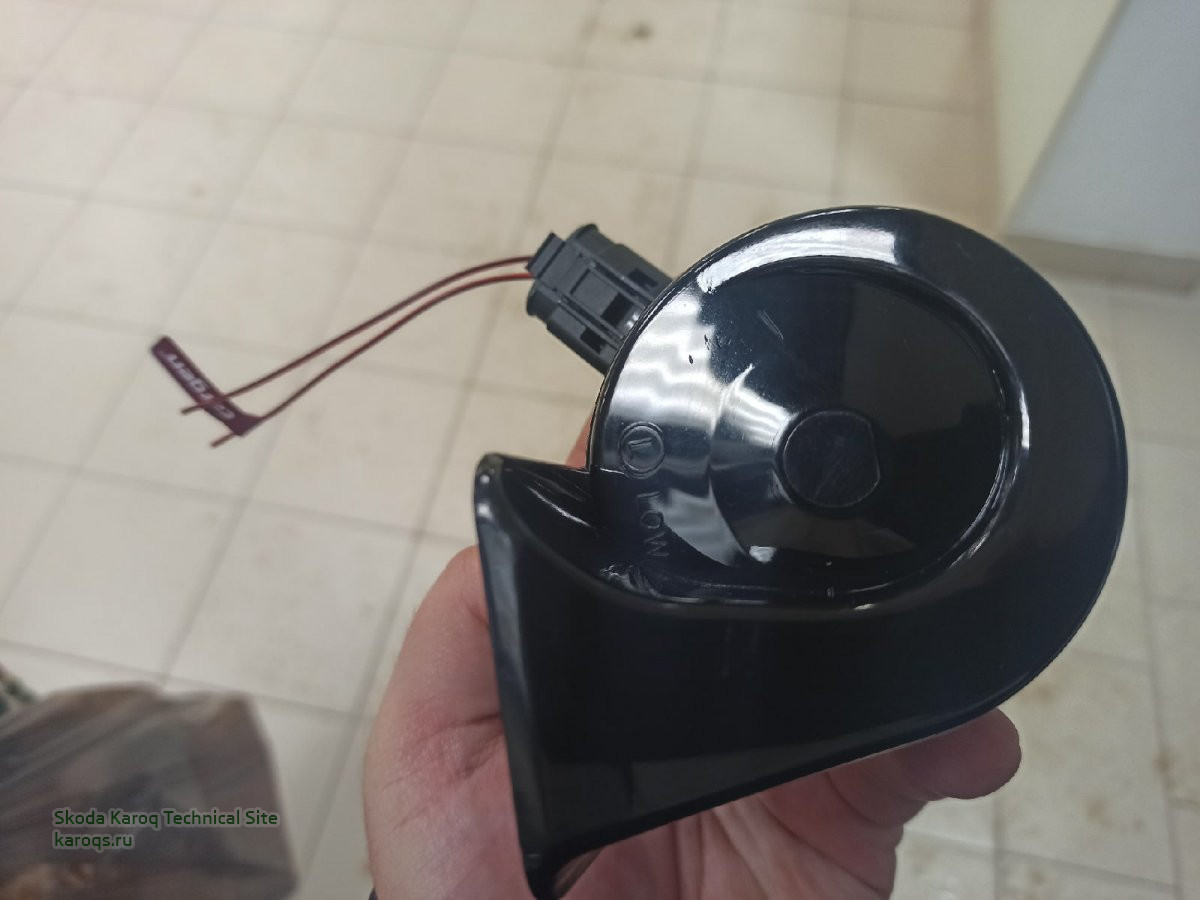

Разъем подходит идеально, ничего допиливать не надо, садится очень плотно, с защелкой. Резиновые уплотнители контактов имеются.
