Руководство Звуковой сигнал Skoda Karoq: детали и узлы, снятие и установка, замена

В российских комплектациях Шкода Карок идет однотональный звуковой сигнал:
8Y0 Звуковой сигнал с одним тоном

Детали и узлы звукового сигнала
Также вариант с одним звуковым сигналом.



1 - Кронштейн
2 - Гайка 18 Н·м
3 - Гайка 10 Н·м
4 - Звуковые сигналы
Сигнал высокого тона -H2-
Сигнал низкого тона -H7-
см. ниже: Снятие и установка сигнала высокого тона -H2- / сигнала низкого тона -H7-
5 - Разъём



Снятие и установка сигнала высокого тона -H2-/сигнала низкого тона -H7-

Осторожно! Громкость звукового сигнала отрегулирована на заводе.
Запрещается изменять эту настройку или поворачивать регулировочный винт!
Если будет установлено, что винт вращался, то гарантия будет аннулирована.


Снятие

– Выключить зажигание и все потребители электроэнергии.
– Снять передний правый подкрылок

Вариант с двумя звуковыми сигналами:
– Отвернуть гайки -1- и вынуть звуковые сигналы с кронштейном, учитывая ограниченную длину подсоединённых проводов.



– Разблокировать и отсоединить разъём -2-.
– При необходимости отвернуть гайку и снять звуковые сигналы с кронштейна.

Вариант с одним звуковым сигналом:
– Отвернуть гайки -2- и вынуть звуковой сигнал -4- с кронштейном -1-, учитывая ограниченную длину подсоединённых проводов.



– При необходимости отвернуть гайку -5- и снять звуковой сигнал с кронштейна.

Установка
Установка выполняется в обратной последовательности
Моменты затяжки и монтажное положение звуковых сигналов.
см. выше "Детали и узлы звукового сигнала"


*don*

Я здесь живу
Сообщения
1,109
Реакции
1,518
Адрес
Московская область Юго-запад
Авто
Skoda Karoq 1.4 TSI 8АКПП 2020г.
Я вчера купил гудок. Теперь жду с Алиэкспресс двойничок

Последнее редактирование модератором:

Тагир

Мастер-советчик
Сообщения
122
Реакции
158
Адрес
Казань
Авто
Skoda Karoq 1.4 TSI DJKA 2020г.
@Тагир, у разных производителей приемная часть клемм различна. А вдруг не подойдет? Все насмарку. А так комплект и разъемы "родные".
Да, знаю. Где то даже находил у китайцев подходящую клемму, и читал на драйве как один парень не угадал с выбором, помог напильник. )))
Post automatically merged:

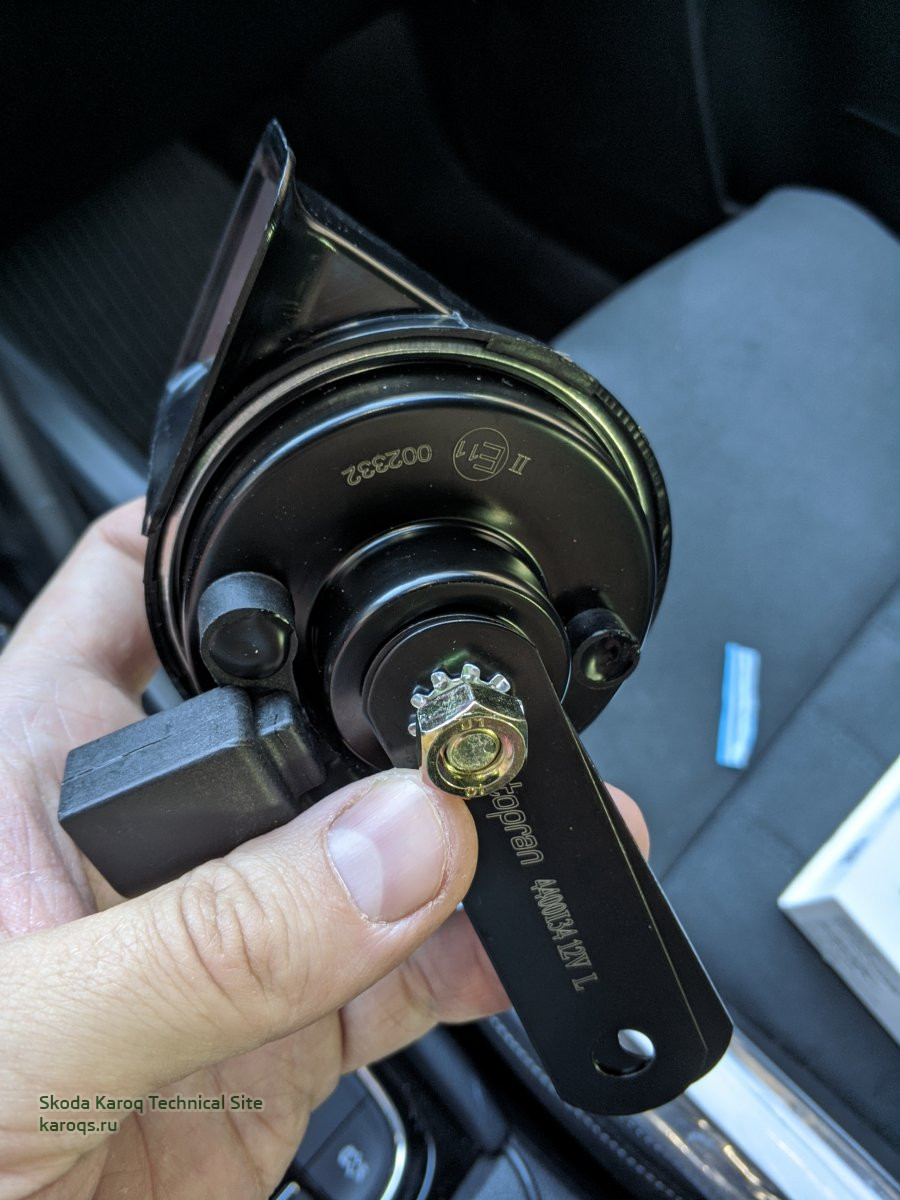

Я вчера купил гудок. Теперь жду с Алиэкспресс двойничок
Посмотреть вложение 5247
Оригинал или аналог? Какая цена и артикул?


*don*

Я здесь живу
Сообщения
1,109
Реакции
1,518
Адрес
Московская область Юго-запад
Авто
Skoda Karoq 1.4 TSI 8АКПП 2020г.
Да, знаю. Где то даже находил у китайцев подходящую клемму, и читал на драйве как один парень не угадал с выбором, помог напильник. )))
Post automatically merged:


Оригинал или аналог? Какая цена и артикул?
Китайский Topran за 500руб.
Артикул 111071755


cweruser

Участник
Сообщения
10
Реакции
3
Адрес
Самара
Авто
Karoq 1.4 TSI 2020

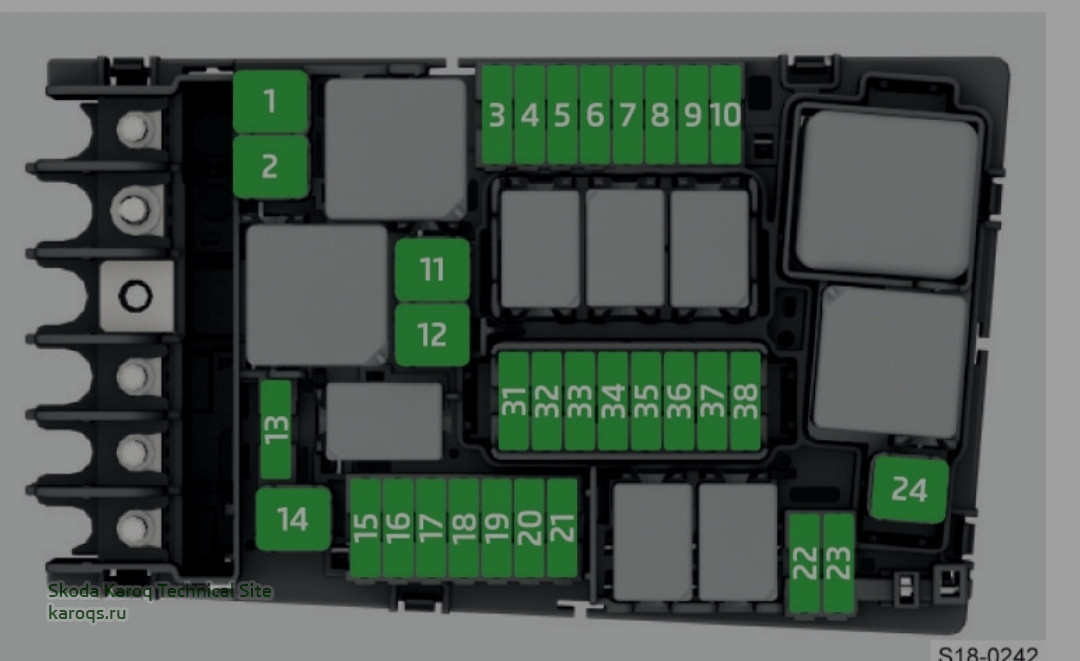

Подскажите, где стоит предохранитель на сигнал? Подозреваю что рядом с ЭБУ, но не знаю какой именно...


Kardan

Профессиональный советчик
Сообщения
548
Реакции
539
Адрес
Краснодарский край
Авто
Karoq 1.4 Aisin 8

Kasach

Мастер-советчик
Сообщения
336
Реакции
568
Адрес
Германия
Авто
Skoda Karoq Style 2,0 TDI
При выполнении ремонта электрической проводки автомобилей Skoda использование пайки запрещается
Это только VAG пайку запрещает, на BMW, Mercedes ремонт проводки осуществляют пайкой.


Сергей Е

Завсегдатай
Сообщения
50
Реакции
29
Адрес
Новосибирск
Авто
Шкода Карок
Посматриваю на такой переходник для двух сигналов. Как понимаю, должен подойти и на Карок. Размышляю о покупке и установке второго сигнала. С переходником колхоза поменьше!
Вот ссылочка.
Не поставили дуду? Интересно всё подошло


Сергей Е

Завсегдатай
Сообщения
50
Реакции
29
Адрес
Новосибирск
Авто
Шкода Карок
Я вчера купил гудок. Теперь жду с Алиэкспресс двойничок
Посмотреть вложение 5247
Где гудок брали и цена, поделитесь пожалуйста, очень хочется поставить. Мне уж стыдно становится сигналить😂, у нас во дворах коты мяукают громче
Post automatically merged:

Подскажите кто нибудь пожалуйста, а как с гарантией, при установке второй дуды? Не слетим?

Последнее редактирование:

Борис_40rus

Мастер-советчик
Сообщения
331
Реакции
380
Адрес
Обнинск
Авто
Skoda Karoq 1.4 tsi
Сегодня получил китайский разветвитель на 2 гудка, качество норм. Гудок как все заказывал Топран, на выходных хочу поставить, т.к. люблю выразить "гражданскую позицию", но сейчас очень стрёмно сигналить на заводском.


Bogdanbl4

Мастер-советчик
Сообщения
111
Реакции
88
Адрес
Москва
Авто
Skoda Karoq
Ну сигнал детский с завода стоит

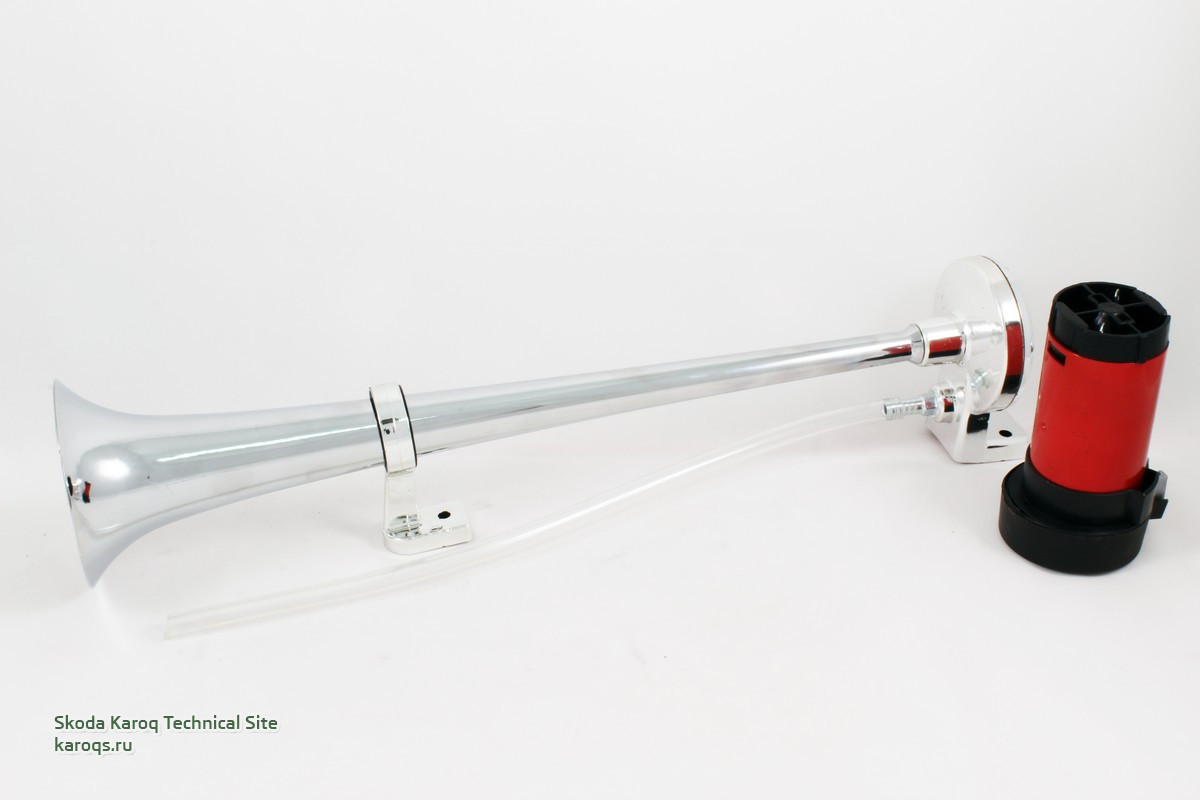

Поставил примерно такой



GarrykGao

Мастер-советчик
Сообщения
316
Реакции
155
Адрес
Спб
Авто
Авто нет

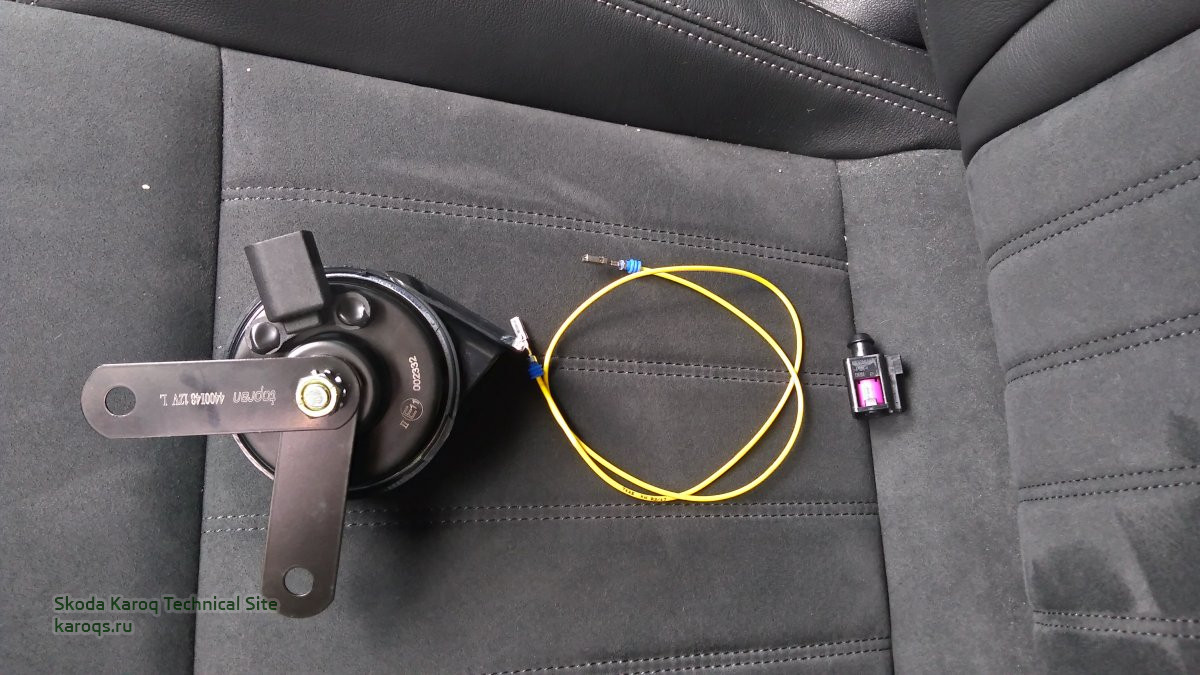

Всем привет и удачи на дорогах..получил вчера такой КИТ для установки второй дудки..вопрос знатокам:
Как разобрать ваговский раз'ем, что бы воткнуть туда пины? Фиолетовый фиксатор вынуть? Как? Боюсь сломать, если подойду не с той стороны..спасибо IMG_20200815_112508_HDR.jpg


Admin

Administrator
Сообщения
3,140
Реакции
3,175
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
@GarrykGao,


GarrykGao

Мастер-советчик
Сообщения
316
Реакции
155
Адрес
Спб
Авто
Авто нет
@Admin, спасибо ..разобрался..вторичный фиксатор (фиолетовый) достаточно сдвинуть по пазам в сторону и можно втыкать пины..
Лоу дудку воткнул без особых проблем со снятием колеса и передней половины правого локера по инструкции в этой ветке..используя фирменный раз'ем переполюсовки можно не бояться..подключаем по цифрам 1 к 1 , 2 к 2..сделал на скрутках с изоляцией термоусадкой+ наша любимая синяя изолента..
Звук стал 🔥..
Свои старые высказывания по поводу ненужности апдейта звуковых сигналов забираю назад..штатная дудка шлак


VALun

Завсегдатай
Сообщения
66
Реакции
62
Адрес
Московская область
Авто
skoda karoq 1.4 бежевый 4х4 21м.г.
Дело в том что жесткое соединение пайки может разрушаться.
Сам когда нибудь паял? ВСЕ свои установки пропаивал, надежный механический и электрический контакт, на десятилетия.
