Типы фар Шкода Карок, различие, тип ламп, регулировка фар

[Admin]

Фары Skoda Karoq поставляется с двумя версиями фар: BASIC и TOP. Доступны две версии фары BASIC: без или с противотуманной подсветкой:
- BASIC без противотуманной подсветки
- BASIC с противотуманной подсветкой
- TOP - полная светодиодная фара
Состоит из верхней части и нижней части, фара (включая противотуманную подсветку) представляет собой интегрированный цельный блок.

Фара BASIC

Фара TOP - Полностью светодиодная фара


Фары - BASIC
Фара BASIC в Skoda Karoq оснащена двумя галогенными лампами H7 в верхней части, одна для ближнего света, а другая для дальнего света. Кроме того, фара оснащена лампой W5W BV 5W для бокового света. В указателе поворота используется лампочка PWY 24W. Нижняя часть фары оснащена 4 светодиодами для дневных ходовых огней. Нижняя часть фары BASIC с противотуманной фарой также оснащена лампой H8 (для противотуманной фары).

Источники света	BASIC без противотуманной фары	BASIC с противотуманной фарой
Ближний свет	H7 LL 55W	H7 LL 55W
Дальний свет	H7 55W	H7 55W
Габаритный фонарь	W5W BV 5W	W5W BV 5W
Дневные ходовые огни	4 LEDs	4 LEDs
Указатель поворота	PWY 24W	PWY 24W
Противотуманная фара	–	H8

В фаре BASIC светодиодный модуль (4 диода) используется исключительно для функции дневного света, т.е. е. он не имеет диафрагмы для функции бокового освещения. Функция бокового освещения выполняется лампой W5W BV 5W.

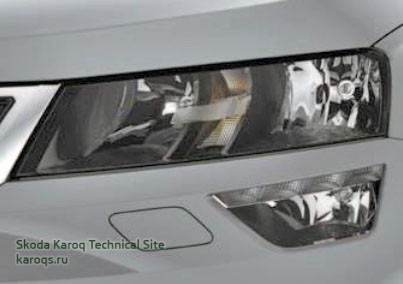

Фара BASIC - вид спереди:

Фара BASIC - вид сзади

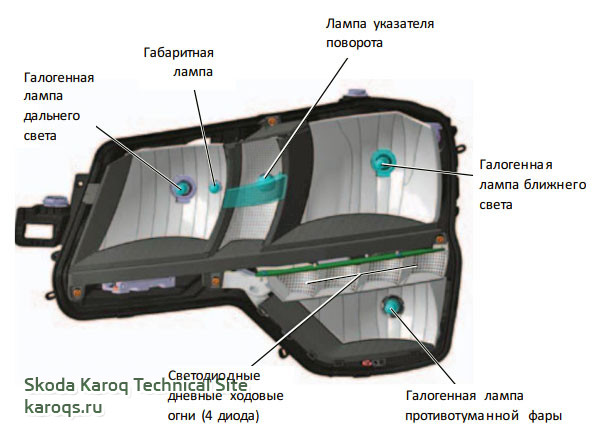

Фара BASIC с противотуманной подсветкой – вид спереди

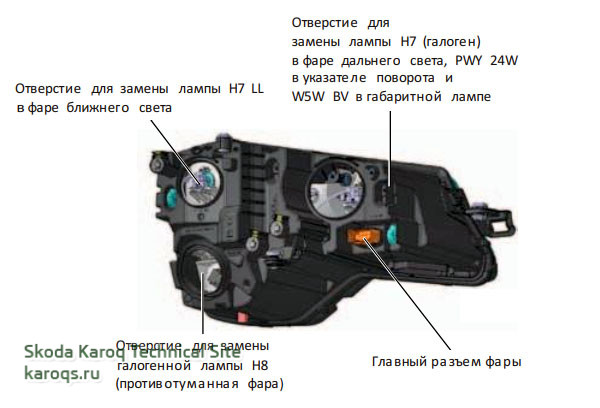

Фара BASIC с противотуманной подсветкой – вид сзади

Фары - TOP

Фара TOP в Skoda Karoq - это блокфара с полным набором светодиодов. Общая световая трубка выполняет три функции: боковое освещение, дневной свет (5 светодиодов) и мигание (6 желтых светодиодов). Верхняя часть фары оснащена несколькими мультичипами для дальнего света и одним мультичипом для статического изгибающего света. Расположенный в верхней правой части фары, ближний свет управляется тремя мультичипами. Принимая форму световой трубки, боковое освещение создается с помощью дополнительного блока - семь «ресниц».
Нижняя часть фары оснащена одним светодиодом и одним мультичипом для противотуманной фары с функцией «Угол» (Corner).

Источники света	Фары - TOP
Ближний свет	3 мультичипа
Дальний свет	2 мультичипа
Статический изгиб	1 мультичип
Габаритный фонарь	Световая трубка* (5 светодиодов **) + иглы (8 светодиодов)
Дневные ходовые огни	Световая трубка* (4 светодиода **)
Указатель поворота	Световая трубка* (6 желтых светодиодов **)
Противотуманная фара	1 светодиод + 1 светодиодный мультичип

Примечания:
* Индикаторы габаритных фонарей/дневных ходовых огней и указатель направления имеют одну и ту же лампу.
** В габаритных фонарях и дневных ходовых огнях имеется один источник света, пять диодов.
Выходная мощность габаритных фонарей и дневных ходовых огней регулируется.

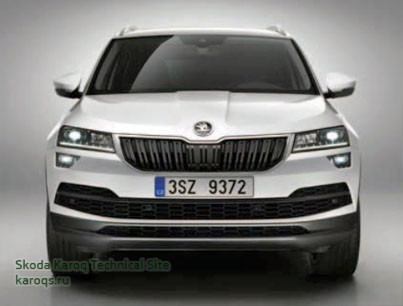

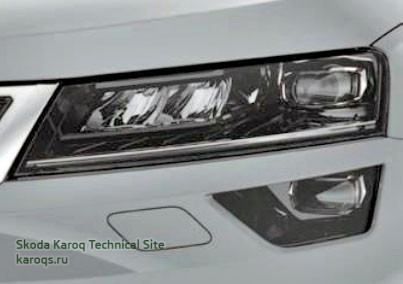

TOP - Полный светодиод при дневном свете: функции ближнего света, противотуманного фонаря и габаритного фонаря (затемненная полоса).

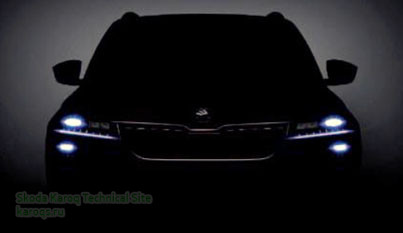

TOP - Полный светодиод в ночное время: функции ближнего света, противотуманного фонаря и габаритного фонаря (затемненная полоса).

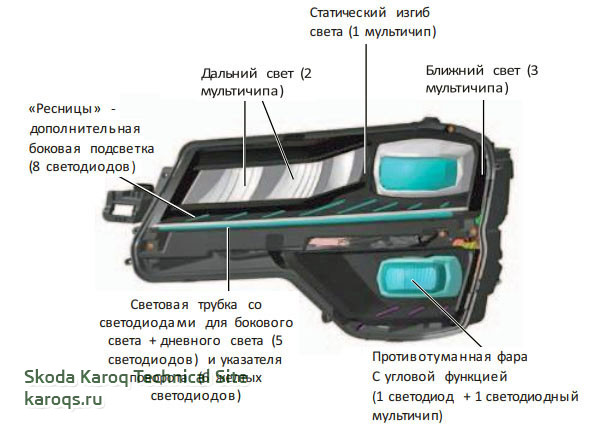

Фара TOP - вид спереди:

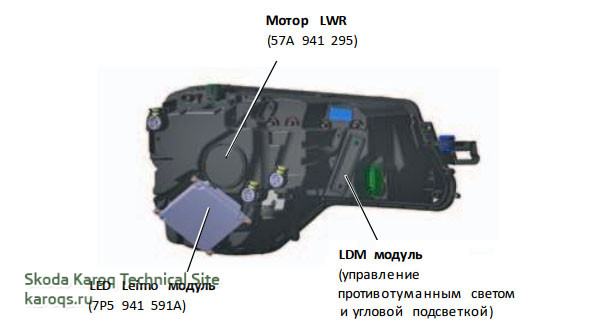

Фара TOP - вид сзади и снизу:

Монтаж и регулировка фар

Монтаж фар
Фара оснащена тремя шипами, расположенными между верхней и нижней частями стекла фары, установленными в отверсти я в кронштейне под основной частью переднего бампера. Таким образом, фара блокируется в направлении оси Z.

Регулировка фар
Фара регулируется по высоте и по бокам с помощью регулировочных винтов. Винты для установки отдельных функций расположены в аналогичных положениях в версиях BASIC и TOP. Фара BASIC без противотуманной фары не оснащена винтом регулировки высоты противотуманной фары

Регулировка фары BASIC

1 – регулировка стороны фары ближнего света
2 - регулировка высоты противотуманной подсветки (только в BASIC с противотуманным освещением)
3 - регулировка высоты фары ближнего света

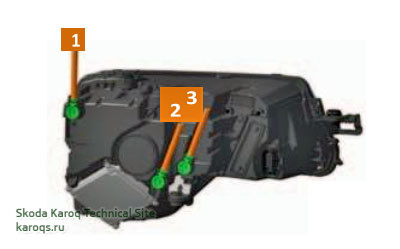

Регулировка фары TOP

1 регулировка стороны фары ближнего света
2 регулировка высоты противотуманной подсветки
3 регулировка высоты фары ближнего света

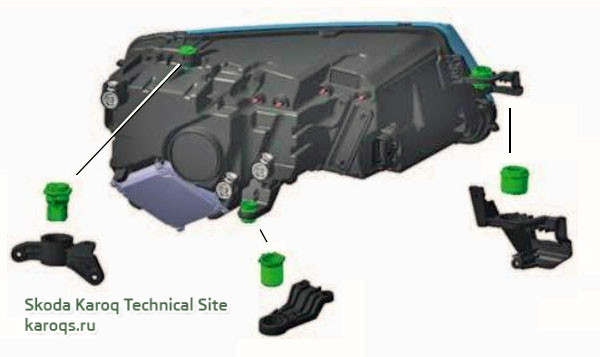

Решение для крепления фар
В случае повреждения фары (например, при аварии), фара может быть отремонтирована с помощью ремонтного набора (ремкомплекта). Это полноценное решение, без необходимости пайки пластмасс. Каждая из трех точек установки фары может быть заменена частью ремонтного комплекта. Элементы, обозначенные зеленым цветом, являются частью набора для ремонта (предварительно установленный поставщиком). Их не нужно устанавливать на пластиковые наконечники.

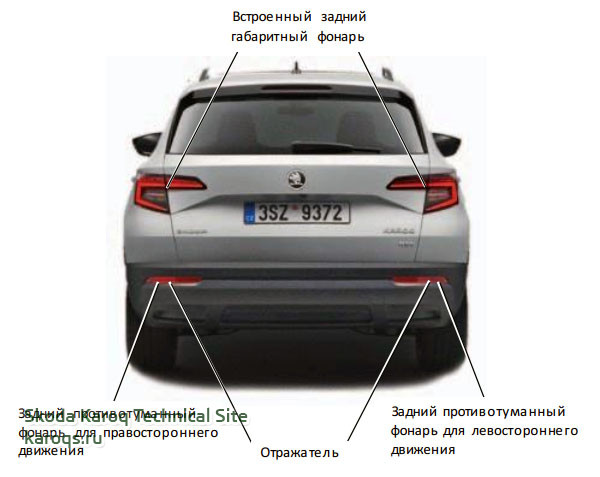

Встроенные задние габаритные фонари, противотуманные фары и отражатели
Встроенный задний габаритный фонарь Skoda Karoq состоит из двух взаимосвязан ных компонентов. Внешний компонент встроен в боковую стенку, внутренняя часть является частью задней двери. Встроенный задний габаритный фонарь имеет общую конфигурацию для версий BASIC и TOP. Источник света формируется с помощью ламп и светодиодов.

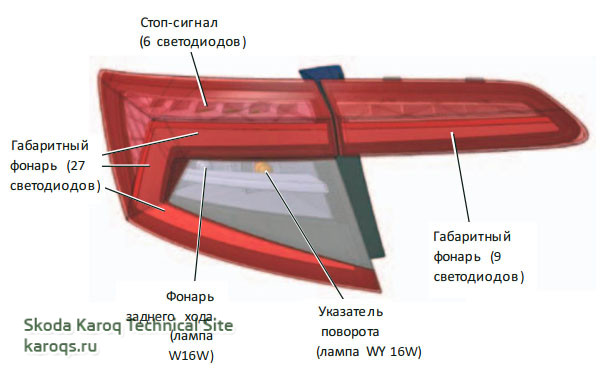

Встроенный задний габаритный фонарь
Функция подсветки встроенного заднего габаритного фонаря выполняется светодиодами и двумя лампочками, WY 16W и W16W, в указателе поворота и фаре заднего хода.

Источники света
Стоп-сигнал	6 LEDs
Габаритный фонарь	27 + 9 LEDs
Задний указатель поворота	лампа WY 16W
Фонарь заднего хода	лампа W16W

Противотуманные фары и отражатели
Встроенный отражатель заднего бампера, задний противотуманный фонарь Skoda Karoq оснащен тремя светодиодами.

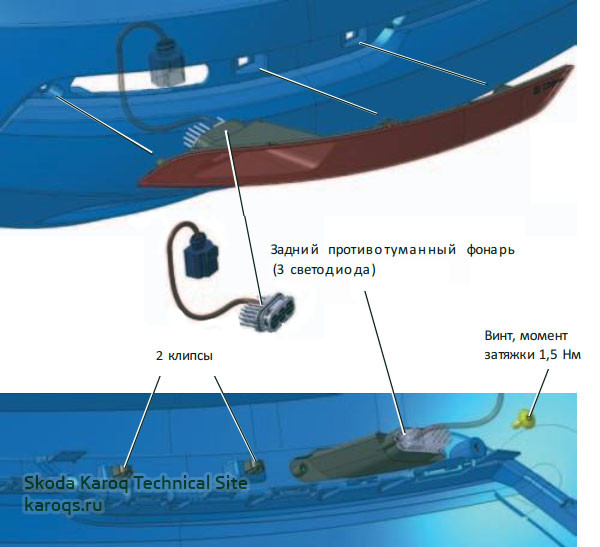

Установка противотуманной фары и отражателя
Задний противотуманный фонарь (3 светодиода)

Вид на задний бампер Шкода Карок снаружи и изнутри.



[trancer]

подскажите номерок "задний противотуманный фонарь" для левостороннего движения?



[PavelRM]

А артикулов нет случайно? Интересно на цены посмотреть. А то я от цен на фары нового поло до сих пор отойти не могу.



[Yellow_Cat]

Диодные фары для российского автомобиля вроде, 57B941015F, 57B941016F
За комплект 2 фары с блоками управления в Нижнем просят 60+ и это заметно меньше официальной цены.
Есть еще другие варианты диодных фар, б/у можно на Аллегро поискать, будет заметно дешевле.



[Nikonist]

Интересно на цены посмотреть. А то я от цен на фары нового поло до сих пор отойти не могу.

Поло - новое авто, конечно в запчастях пока будут бешеные цены. Потом снизятся. Я год назад нашел и купил топовую фару на Тигуан (с поворотным светом) за 32 тыс руб, при средней цене тогда на рынке 45 тыс. А на форуме можно было купить 2 штуки за 50. Тем более скорее всего сами светодиодные модули будут сменные, как например у Пассата и Тигуана, всё по аналогии как в этом видео:



[Станислав]

нашел и купил топовую фару на Тигуан (с поворотным светом) за 32 тыс руб, при средней цене тогда на рынке 45 тыс

Это цена за новую или б/у? А то меня продавец в ОД пугал, что топовая фара чуть ли не 150 тыщ стОит...



[Nikonist]

@Станислав, за новую



[an-melente]

Кто менял лампы передних габаритов на светодиодные в галогеновых фарах. Подскажите артикулы ламп с обманками.



[Jackson]

Добрый день. Попал в ситуацию, что сломалось крепление фары на Шкода Карок. Видимо кто-то на парковке зацепил, так как заметил что передний бампер был отщелкнут, но без повреждений. Защелкнул бампер, но потом стал смотреть внимательнее и увидел, что правая передняя фара ушла на пару см внутрь. Скорее всего нижнее крепление сломалось. Не подскажете каталожный номер ремкомплекта на правую переднюю фару? Буду очень благодарен!



[Turboduck]

Добрый день. Попал в ситуацию, что сломалось крепление фары на Шкода Карок. Видимо кто-то на парковке зацепил, так как заметил что передний бампер был отщелкнут, но без повреждений. Защелкнул бампер, но потом стал смотреть внимательнее и увидел, что правая передняя фара ушла на пару см внутрь. Скорее всего нижнее крепление сломалось. Не подскажете каталожный номер ремкомплекта на правую переднюю фару? Буду очень благодарен!

Лед? Кажется оно: 57A 998 226 A, нижнее правое. Внутреннее боковое правое: 57A 998 226, но свертесь с гуглом еще. Вдруг я накосячил.



[Jackson]

57A 998 226

Спасибо огромное! По фотографиям очень похоже.

Headlamp Holder Right Bottom Škoda 57A998226A

Headlamp Holder Right Bottom Škoda, Front headlamp mounting bracket, bottom right. , Škoda Karoq

www.skoda-parts.com



[*don*]

Вот каталог по фарам с экзиста. Не знаю. откроется у вас или нет!



[Henry Olcott]

Всем бодрого дня! У меня Шкода начальной комплектации 1,6 MPi, противотуманки присутствуют, в них установлены ходовые огни, которые я никогда не включаю, езжу на ближнем свете, по трассе - заметно издали, безопасней, по городу - лень переключать. Возникла идея задействовать готовые корпуса для дополнительного освещения, основное освещение, скажем так, слабовато (по сравнению с другими авто мобилями), проводка , скорее всего там уже есть, выключатель можно задействовать тот же, что для усиления заднего света (который усилением назвать трудно - 3 светодиода с правой стороны). Возможно ли это? Что для этого нужно, у кого какие соображения.



[Mikhail69]

для усиления заднего света

Для сохранения кармы настоятельно рекомендую изучить инструкцию к автомобилю. Заодно меньше вопросов в дальнейшем будет, почему некоторые участники дорожного движения так активно приветствуют вас дальним светом сзади. Это не усиление, это задний противотуманный фонарь. В своё время очень сильно раздражали нищеброды на солярисах, которые подключали отсутствующие с завода передние противотуманки на кнопку включения задних, ибо правильный подрулевой переключатель за несколько тысяч рублей - дорого. Не повторяйте их ошибок, пожалуйста!
По усилению ближнего света есть куда более гуманные и простые решения - лампы поярче.



[Игорь К.]

Думаю излагаемая тема в эту тему. Суть такова - странно направлены пучки фар на обычных галогеновых фарах. Левая фара - светит параллельно оси машины как ближний, так и дальний свет (пучок дальнего света располагается над "галочкой" ближнего - все ОК. С правой все сложнее - если выровнять по оси автомобиля ближний свет, дальний светит очень существенно налево (в фарах единый отражатель). Выровнять дальний - ближний светит сильно вправо. Обратился к дилеру. Первый раз не пришли ни к какому мнению. На второй приезд к ним загнали в бокс новую только прибывшую машину. Проверили - та же проблема. Дилер разводит руками - так типа и должно быть. Правда ранее ни на одной моей машине таких непоняток не возникало. Есть у кого какие мысли?



[Turboduck]

Ну по описанию не очень понятно.
Но точно скажу: у нас не США, и правая фара должна светить правее. Наверное надо бы сделать регулировку на стенде , и с результатами обратиться письмом в Шкоду.



[Игорь К.]

В фарах единый отражатель - при регулировке ближнего в стороны и по вертикали точно так же перемещается и пучок дальнего. Так понятно? А на правой фаре "косоглазие" - пучок переднего и дальнего света не параллельны.



[Turboduck]

@Игорь К., Подозреваю, что так и должно быть. Типа ближний как и должен захватывает обочину, а дальний (если используется) светит левее.
Или же часть произведенных фар имеют дефект



[Игорь К.]

Осталось узнать - а на LED-оптике такая же ерунда? Кто может проверить и описать?

Post automatically merged: 28-12-2021

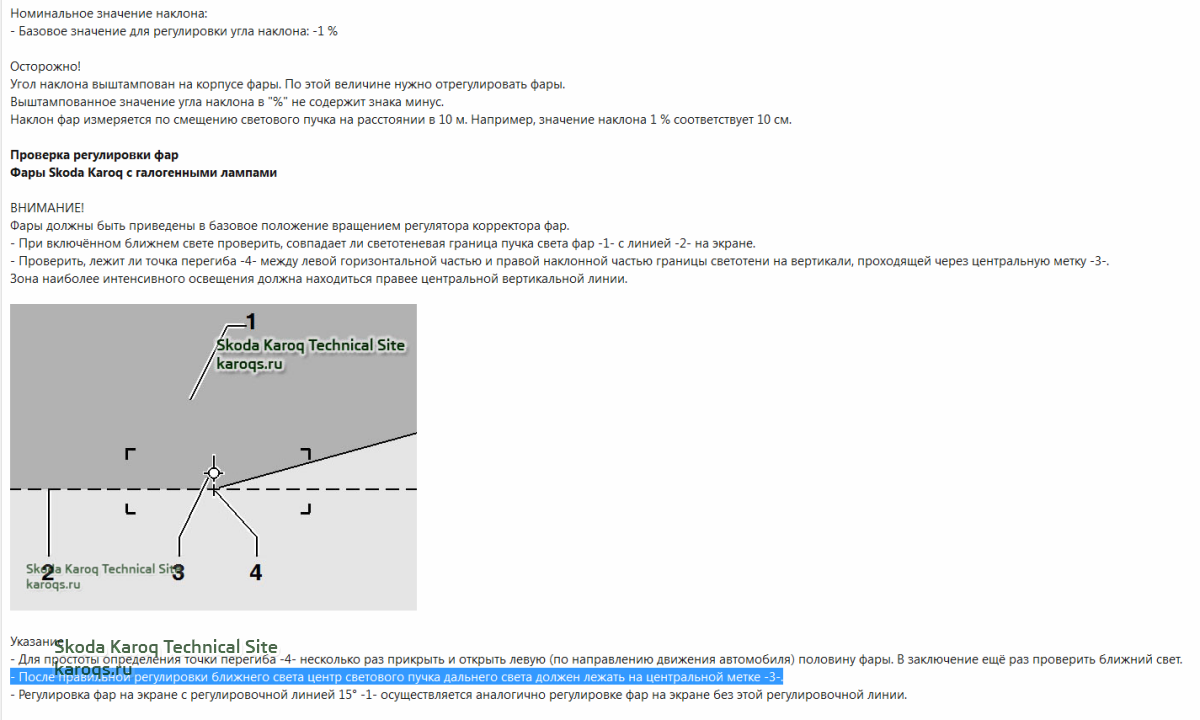

И как вяжется это описание? Нет указаний что для правой фары есть какое-то исключение!



[Turboduck]

@Игорь К., У меня лед. Как проверить? Искать стену ?
