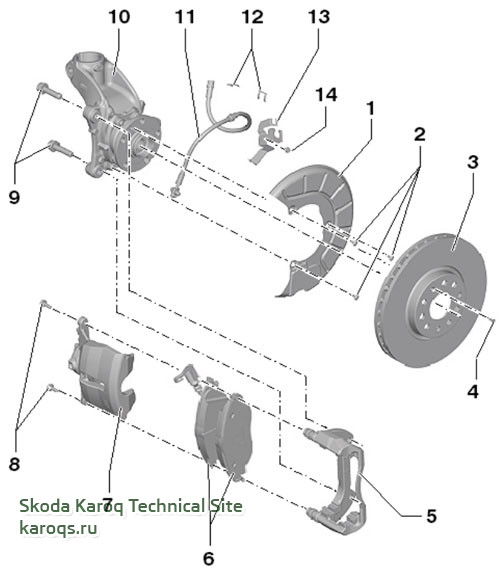

Описание компонентов передних тормозов Шкода Карок
1 - Защитная пластина
2 - Винт 12 Нм
3 - Вентилируемый тормозной диск, (всегда заменять парами по оси)
Не прилагайте усилий, чтобы отделить тормозные диски от ступицы колеса, при необходимости используйте "жидкий ключ"; иначе Вы можете повредить тормозные диски.
4 - Винт 8 Нм
5 - Тормозная скоба
6 - Тормозные колодки (всегда заменяйте прами на оси)
7 - Тормозной суппорт
8 - Винт, самоконтрящийся. Всегда заменять новым. 35 Нм
9 - Болт, очистите при использовании снова. 200 Нм
10 - Корпус подшипника ступицы колеса
11 - Тормозной шланг. 35 Нм
12 - Хомут
13 - Монтажный кронштейн
14 - Винт, 8 Нм
Снятие и установка тормозных колодок Шкода Карок
Если тормозные колодки будут использоваться снова, при снятии пометь те их (внутренние и внешние). При установке установить в то же положение, иначе торможение будет неравномерным!
Не откручивайте тормозной шланг при замене тормозных колодок.
Снятие тормозных колодок
- Снять колесо.

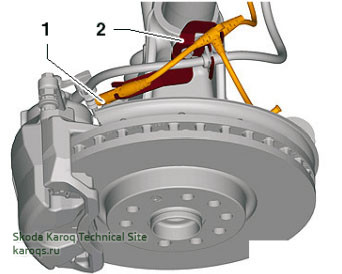

- Разъедините разьем датчика износа тормозных колодок -1-.

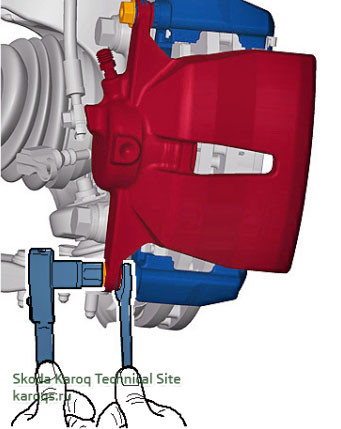

- Удалите оба крепежных винта, удерживая направляющие болты.

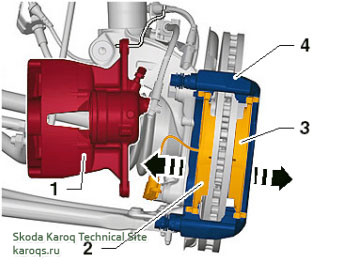

- Снимите тормозной суппорт -1- и закрепить его на толстой проволоке таким образом, чтобы вес тормозного суппорта не повредил тормозной шланг.
- Снимите тормозные колодки -2- и -3- с тормозного суппорта -4-.
- Тщательно очистите направляющую поверхность тормозной скобы и тормозных колодок.
- Очистите тормозной суппорт.
Установка тормозных колодок
- Открутите пробку бачка с тормозной жидкостью
- Если тормозной жидкости много, откачайте ее шприцом

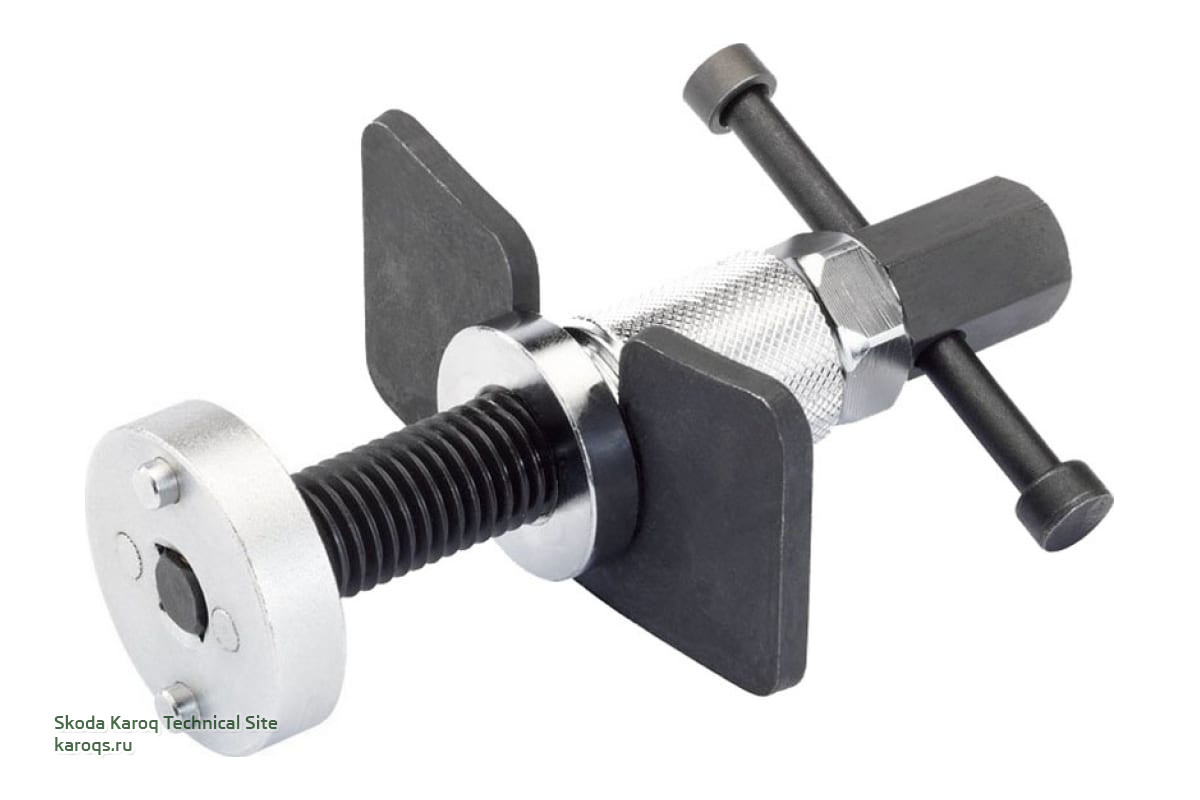

- Вдавите поршень в тормозной суппорт с помощью приспособления T10145.
- Слегка смажьте направляющую поверхность тормозных колодок на тормозной колодке консистентной смазкой из ремонтного комплекта.
Не меняйте местами внутренние и внешние тормозные колодки. Обратите внимание на идентификацию.

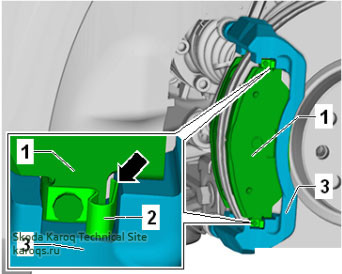

- Вставить тормозные колодки -1- с удерживающими пружинами -2- в углубления в тормозной скобе -3-.

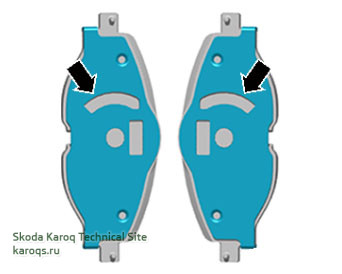

Установка внутренних тормозных колодок
- Углубления на задней пластине тормозных колодок (на которые указывают стрелки) - должны быть направлены вверх.
Если внутренние тормозные накладки установлены неправильно, происходит неравномерный износ тормозных дисков.
- Осторожно установить тормозной суппорт на тормозной кронштейн.
- Навинтите тормозной суппорт на тормозной суппорт с помощью новых самоконтрящихся винтов, одновременно удерживая направляющие болты.
- Соедините разьем датчика износа тормозных колодок -1-.
- Прикрутите колесо.
Внимание!
После каждой замены тормозных колодок несколько раз сильно нажимайте педаль тормоза, чтобы тормозные колодки вернулись в нормальное рабочее положение.
Проверьте уровень тормозной жидкости после замены тормозных колодок.
Снятие и установка передних тормозных дисков Шкода Карок
Снятие
- Снимите колесо.
- Снимите тормозные колодки (см. выше)
- Выверните болты крепления -9- и снимите тормозную скобу -5-

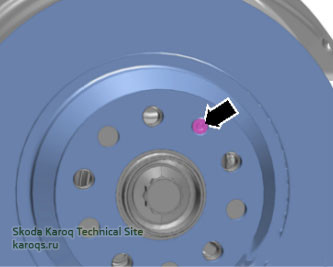

- Открутить винт (срелка) и снять тормозной диск.
Установка
Установка производится в обратном порядке; обратите внимание на следующие моменты:
- Очистите поверхности тормозного диска и ступицы колеса.
Моменты затяжки - см. краткое описание компонентов в начале этой статьи.
1 - Защитная пластина
2 - Винт 12 Нм
3 - Вентилируемый тормозной диск, (всегда заменять парами по оси)
Не прилагайте усилий, чтобы отделить тормозные диски от ступицы колеса, при необходимости используйте "жидкий ключ"; иначе Вы можете повредить тормозные диски.
4 - Винт 8 Нм
5 - Тормозная скоба
6 - Тормозные колодки (всегда заменяйте прами на оси)
7 - Тормозной суппорт
8 - Винт, самоконтрящийся. Всегда заменять новым. 35 Нм
9 - Болт, очистите при использовании снова. 200 Нм
10 - Корпус подшипника ступицы колеса
11 - Тормозной шланг. 35 Нм
12 - Хомут
13 - Монтажный кронштейн
14 - Винт, 8 Нм
Снятие и установка тормозных колодок Шкода Карок
Если тормозные колодки будут использоваться снова, при снятии пометь те их (внутренние и внешние). При установке установить в то же положение, иначе торможение будет неравномерным!
Не откручивайте тормозной шланг при замене тормозных колодок.
Снятие тормозных колодок
- Снять колесо.
- Разъедините разьем датчика износа тормозных колодок -1-.
- Удалите оба крепежных винта, удерживая направляющие болты.
- Снимите тормозной суппорт -1- и закрепить его на толстой проволоке таким образом, чтобы вес тормозного суппорта не повредил тормозной шланг.
- Снимите тормозные колодки -2- и -3- с тормозного суппорта -4-.
- Тщательно очистите направляющую поверхность тормозной скобы и тормозных колодок.
- Очистите тормозной суппорт.
Установка тормозных колодок
- Открутите пробку бачка с тормозной жидкостью
- Если тормозной жидкости много, откачайте ее шприцом
- Вдавите поршень в тормозной суппорт с помощью приспособления T10145.
- Слегка смажьте направляющую поверхность тормозных колодок на тормозной колодке консистентной смазкой из ремонтного комплекта.
Не меняйте местами внутренние и внешние тормозные колодки. Обратите внимание на идентификацию.
- Вставить тормозные колодки -1- с удерживающими пружинами -2- в углубления в тормозной скобе -3-.
Установка внутренних тормозных колодок
- Углубления на задней пластине тормозных колодок (на которые указывают стрелки) - должны быть направлены вверх.
Если внутренние тормозные накладки установлены неправильно, происходит неравномерный износ тормозных дисков.
- Осторожно установить тормозной суппорт на тормозной кронштейн.
- Навинтите тормозной суппорт на тормозной суппорт с помощью новых самоконтрящихся винтов, одновременно удерживая направляющие болты.
- Соедините разьем датчика износа тормозных колодок -1-.
- Прикрутите колесо.
Внимание!
После каждой замены тормозных колодок несколько раз сильно нажимайте педаль тормоза, чтобы тормозные колодки вернулись в нормальное рабочее положение.
Проверьте уровень тормозной жидкости после замены тормозных колодок.
Снятие и установка передних тормозных дисков Шкода Карок
Снятие
- Снимите колесо.
- Снимите тормозные колодки (см. выше)
- Выверните болты крепления -9- и снимите тормозную скобу -5-
- Открутить винт (срелка) и снять тормозной диск.
Установка
Установка производится в обратном порядке; обратите внимание на следующие моменты:
- Очистите поверхности тормозного диска и ступицы колеса.
Моменты затяжки - см. краткое описание компонентов в начале этой статьи.
