Электросхемы Шкода Карок (обновлено)

erzhan031

Просто заглянул
Сообщения
3
Реакции
1
Адрес
Almaty
Авто
largus
  • на SEAT Ateca подойдет эта схема?
Post automatically merged:

Зажигание не включается


Егор16

Участник
Сообщения
13
Реакции
12
Адрес
Москва
Авто
Авто нет
Всем привет. Есть у кого схема подключения насоса для системы очистки фар?

Последнее редактирование:

Kasach

Мастер-советчик
Сообщения
336
Реакции
568
Адрес
Германия
Авто
Skoda Karoq Style 2,0 TDI
@Егор16,


Егор16

Участник
Сообщения
13
Реакции
12
Адрес
Москва
Авто
Авто нет
Последнее редактирование:

Егор16

Участник
Сообщения
13
Реакции
12
Адрес
Москва
Авто
Авто нет
В схеме VW Polo насос омывателя фар подключается через предохранитель и управляющее реле. А почему в схеме Karoq их нет?


Вложения

  • Схема Polo.jpg
    Схема Polo.jpg
    143.6 КБ · Просмотры: 160

Егор16

Участник
Сообщения
13
Реакции
12
Адрес
Москва
Авто
Авто нет

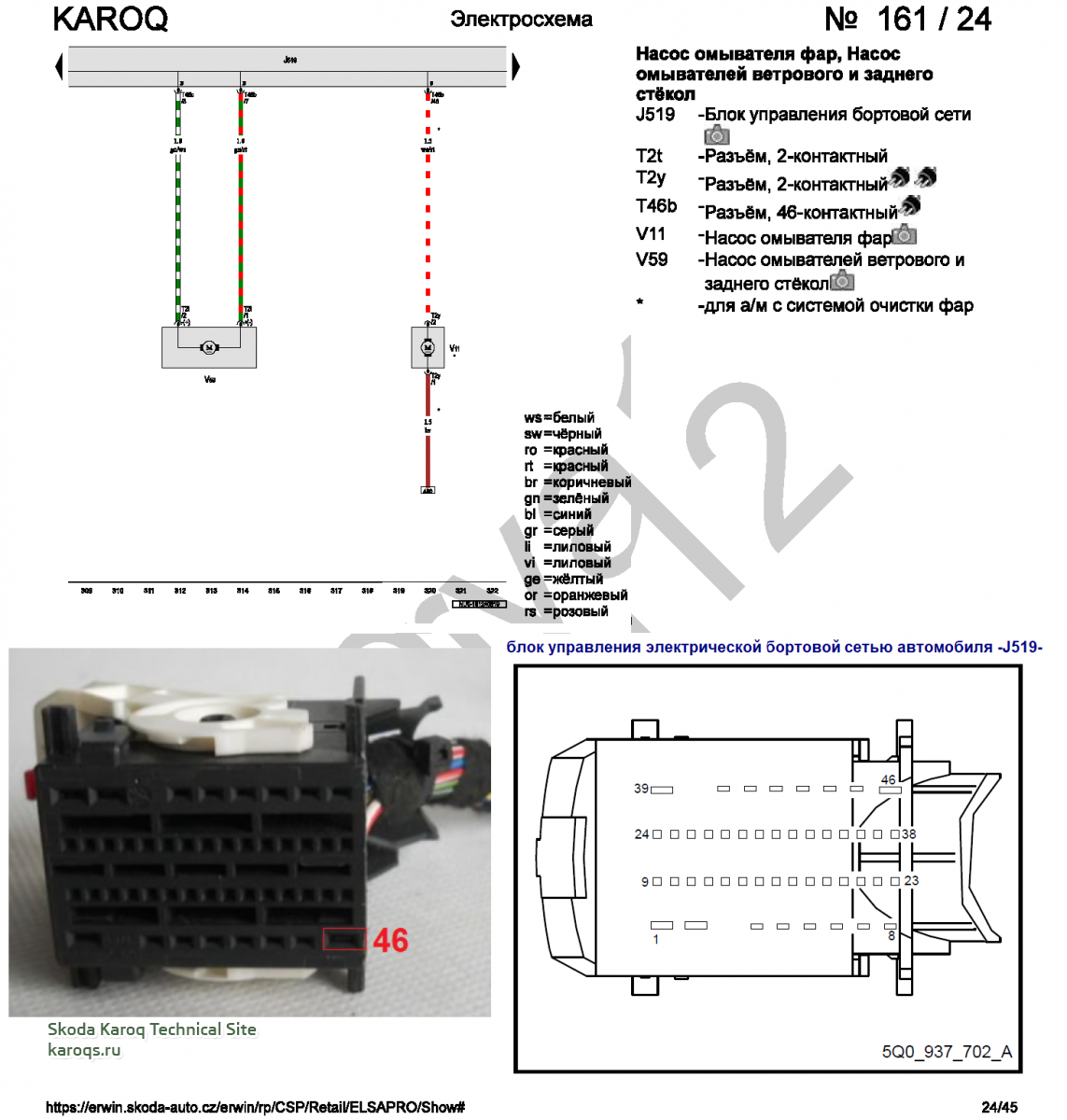

Насос V11 подключается напрямую от 46 разъема блока BCM J519? Без управляющего реле и предохранителя?

Посмотреть вложение 9307

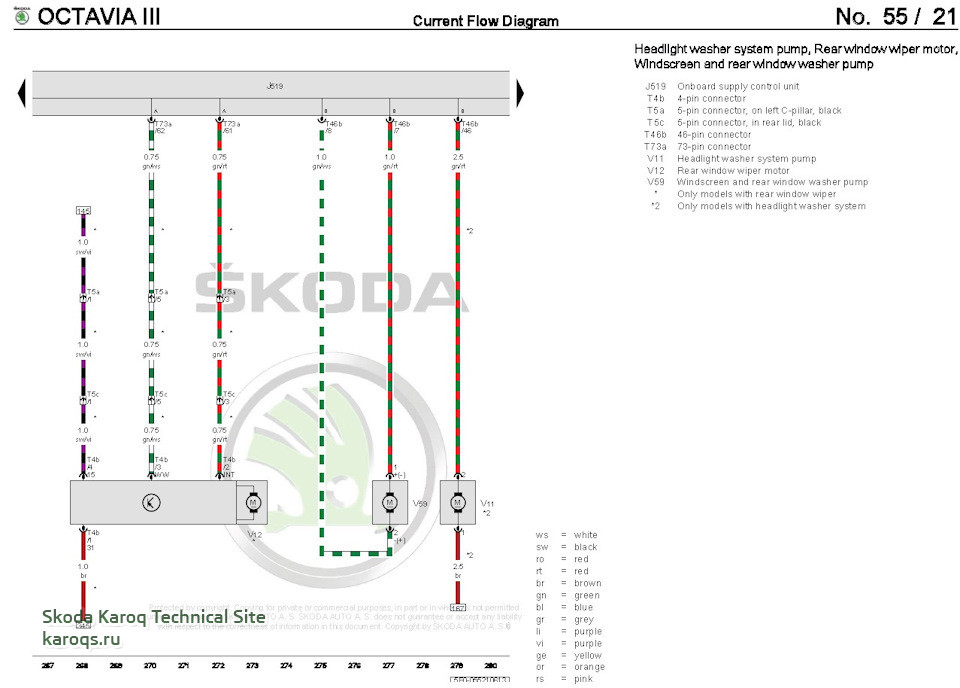

Отвечаю сам себе. Видимо да, подключение + к насосу омывателя фар производится напрямую к разъему 46 штекерного соединения T46b блока BCM J519. В качестве косвенного подтверждения прилагаю схему Octavia A7


Вложения

  • Схема Octavia A7.jpg
    Схема Octavia A7.jpg
    111.5 КБ · Просмотры: 145

Егор16

Участник
Сообщения
13
Реакции
12
Адрес
Москва
Авто
Авто нет

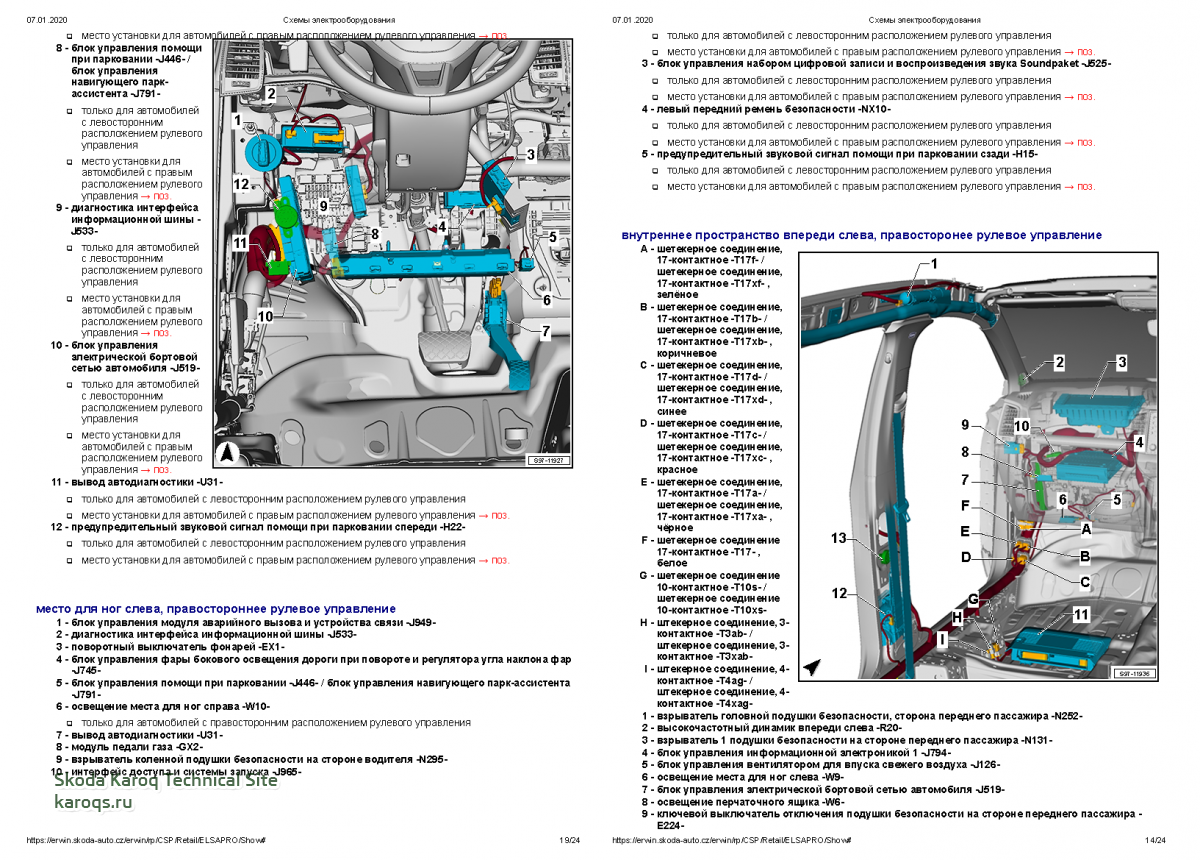

Расположение блока I519 и штекерного соединения T46b. Заводим провод от насоса в салон через резиновую заглушку в районе педального блока.

Post automatically merged:

Расположение блока I519 и штекерного соединения T46b. Заводим провод от насоса в салон через резиновую заглушку в районе педального блока.

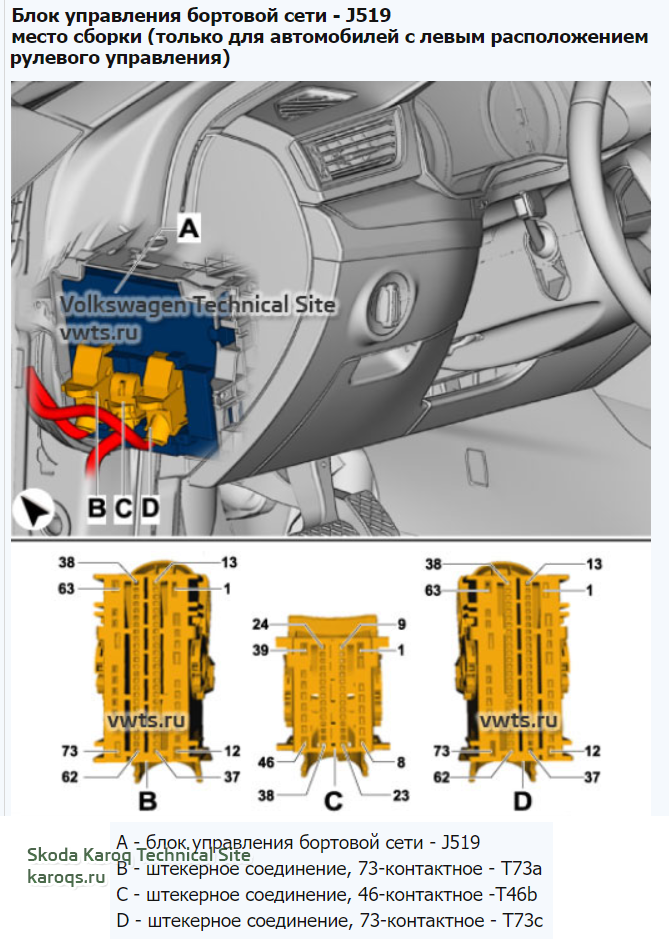

Рисунок в предыдущем посте от Kodiaq. Для Karoq нарисовали менее информативно:


Вложения

  • Karoq J519.png
    Karoq J519.png
    937 КБ · Просмотры: 307
Последнее редактирование:

jenerik

Просто заглянул
Сообщения
9
Реакции
1
Адрес
АСТРАХАНЬ (Город)
Авто
Skoda Karoq 2020, 1.4, 8 speed
У меня карок передний привод с 8 ступкой, при ДТП сильно постарадал разъем на АКПП, внутренний шлейф в коробке я заказал, пришел такой же как и родной с 28 пиновым разъемом, но не могу нигде найти ответный разъемзсо стороны косы , везде в каталогах и тут в описании указывают что на АКПП идет 14 пиновый разъем, а у меня на АКПП 28 пин, может кто подскажет партномер разъема..


Mikhail69

Мастер-советчик
Сообщения
260
Реакции
279
Адрес
г.Тверь
Авто
Karoq 1.4 CZEA 2020 4x4 Ambition+Зимний пакет+Технологии
У меня карок передний привод с 8 ступкой, при ДТП сильно постарадал разъем на АКПП, внутренний шлейф в коробке я заказал, пришел такой же как и родной с 28 пиновым разъемом, но не могу нигде найти ответный разъемзсо стороны косы , везде в каталогах и тут в описании указывают что на АКПП идет 14 пиновый разъем, а у меня на АКПП 28 пин, может кто подскажет партномер разъема..
Пришлите ВИН (можно в ЛС), попробую завтра посмотреть.


NickKreuz

Просто заглянул
Сообщения
4
Реакции
0
Адрес
Нижний Новгород
Авто
Skoda Karoq
Кто может подсказать - Karoq 2021, какие пины по Ethernet надо соединить между приборкой AID и MIB3? В старых схемах не нашел, на 2021 модельный год НН схем тоже не нашел. Знаю только что разъем Т18a приборки и T12h (зеленый) mib


jenerik

Просто заглянул
Сообщения
9
Реакции
1
Адрес
АСТРАХАНЬ (Город)
Авто
Skoda Karoq 2020, 1.4, 8 speed

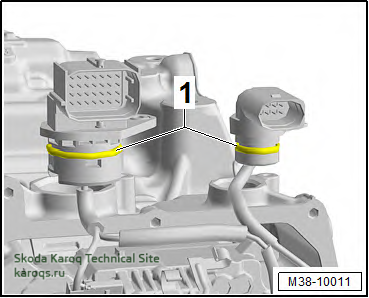

День добрый, подскажите есть ли у кого распиновка разъема АКПП который 28 пиновый, у меня передний привод с 8 ступенчатой коробкой, или иожет кто фото может сделать разъема со стороны проводов, чтобы проверить по цветам что куда


jenerik

Просто заглянул
Сообщения
9
Реакции
1
Адрес
АСТРАХАНЬ (Город)
Авто
Skoda Karoq 2020, 1.4, 8 speed
Спасибо за схему, перепроверю)

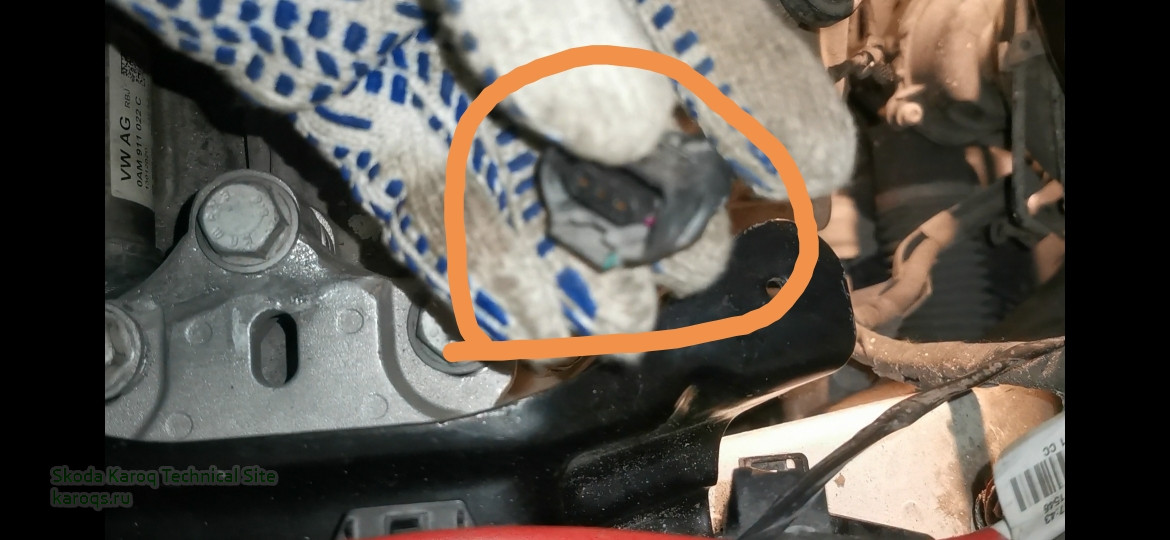

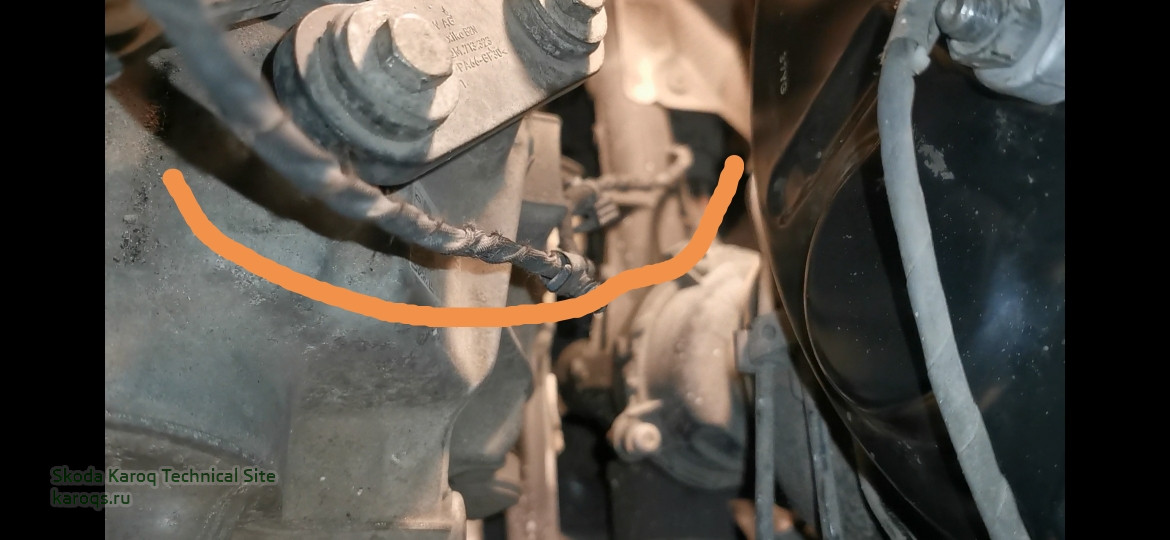

Вопрос еще такой, есть такой провод, идет со стороны рулевой рейки, не знаю куда подключается, машину разбирал не я...



Admin

Administrator
Сообщения
3,140
Реакции
3,175
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Спасибо за схему, перепроверю)
Вопрос еще такой, есть такой провод, идет со стороны рулевой рейки, не знаю куда подключается, машину разбирал не я...
Желательно более четкое фото разьема, плюс размотать изоляцию и сфотографировать цвет проводов.


jenerik

Просто заглянул
Сообщения
9
Реакции
1
Адрес
АСТРАХАНЬ (Город)
Авто
Skoda Karoq 2020, 1.4, 8 speed

Post automatically merged:

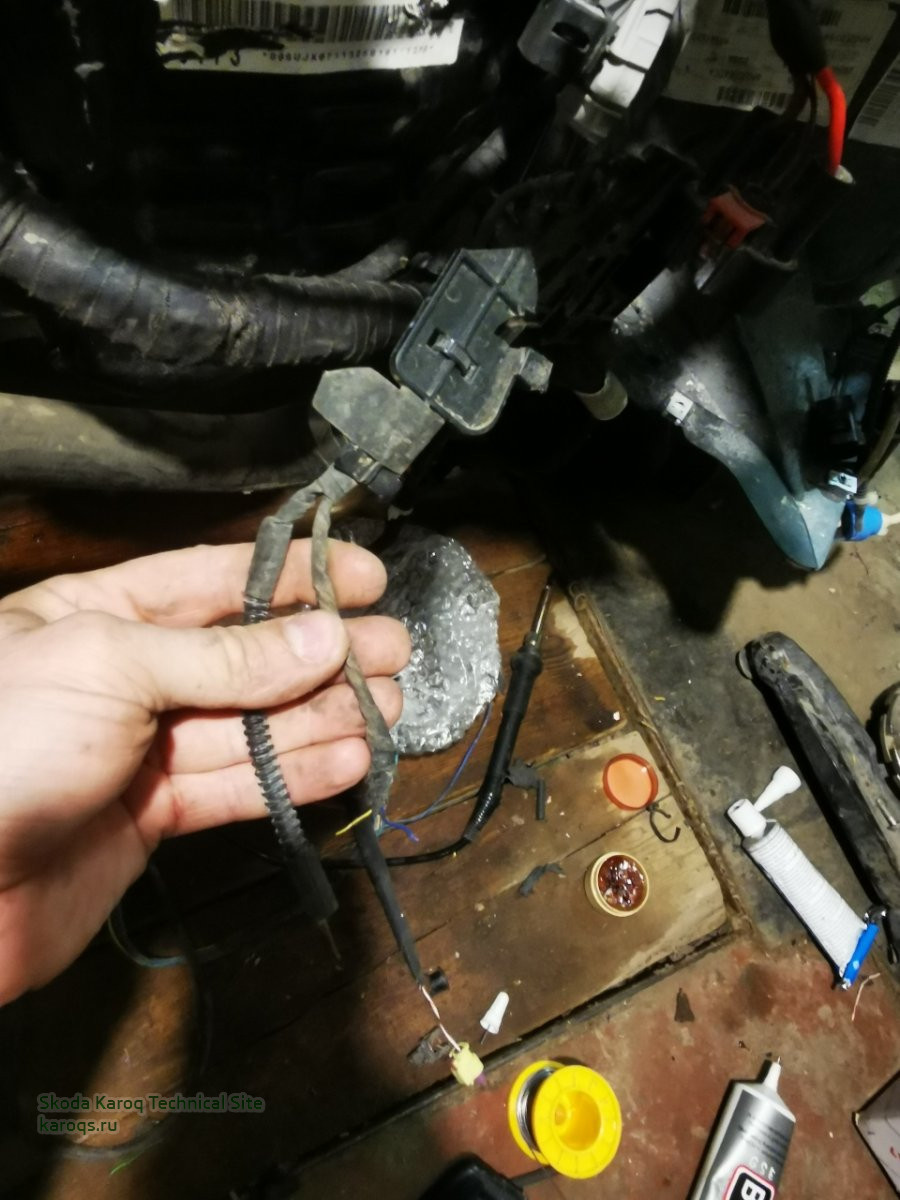

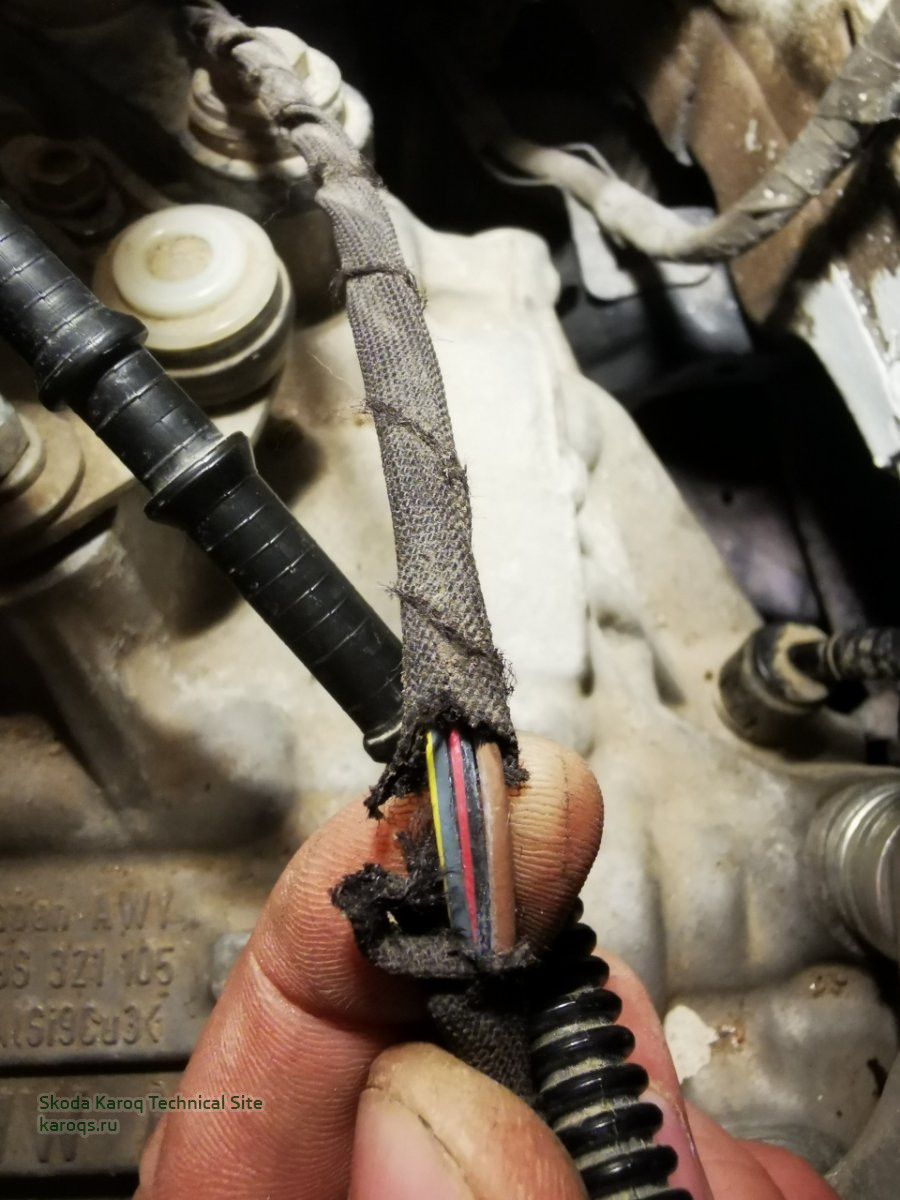

еще есть вопрос по проводам в передней части, где радиаторы, один наверно на замок капота идет....


jenerik

Просто заглянул
Сообщения
9
Реакции
1
Адрес
АСТРАХАНЬ (Город)
Авто
Skoda Karoq 2020, 1.4, 8 speed

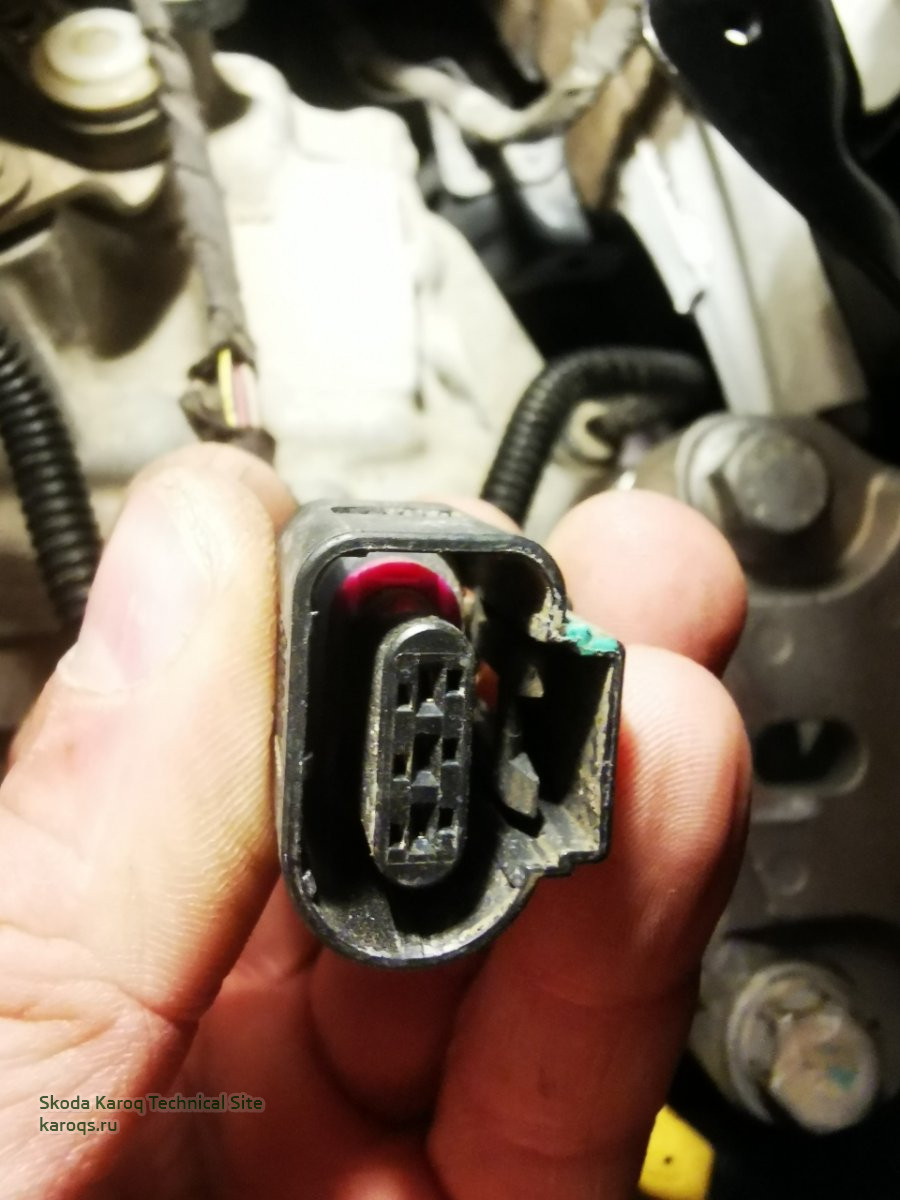

Провод с разъемом со стороны рулевой рейки, я нашел куда воткнуть, это датчик уровня масла

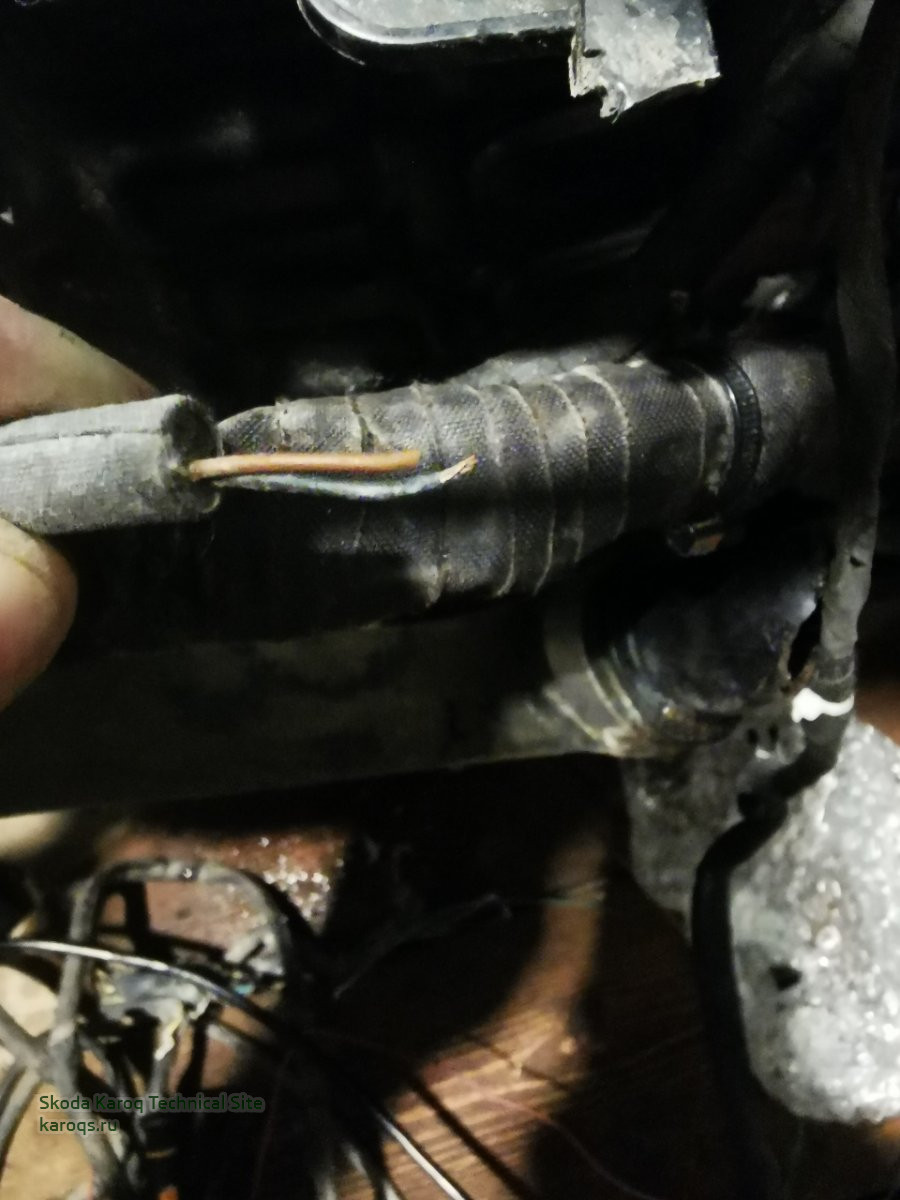

Отсалось понять по двум обрубкам что это...


Vladimir D.

Просто заглянул
Сообщения
4
Реакции
0
Адрес
Tula
Авто
Skoda Karoq
:)
Post automatically merged:

Ссылки на схемы уже не работают:(


VadimS

Мастер-советчик
Сообщения
125
Реакции
94
Адрес
Мос. область
Авто
Skoda Karoq 1.4 TSI 2020 г.
Добрый день. Спасибо за информацию.
Но у меня не получается войти по ссылке. Требуются какие-то права доступа.
Подскажите, пожалуйста, как открыть?
