Руководство Замена воздушного фильтра - двигатели 1,4 TSI (DJKA, CZCA, CZDA)

Admin

Administrator
Сообщения
3,131
Реакции
3,170
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Порядок замены воздушного фильтра

Обзор сборки - корпус воздушного фильтра



1 - нижняя часть воздуховода
на передней несущей панели
2 - верхняя часть воздуховода
на передней несущей панели
3 - крышка воздуховода
4 - винт 2 Нм
5 - нижняя часть корпуса воздушного фильтра
удалить чужеродные частицы (пыль, песок)
6 - фильтрующий элемент воздушного фильтра
7 - верхняя часть воздушного фильтра
8 - шланг для вентиляции картера
9 - воздушный шланг
резонатор впуска
10 - резиновая опора
11 - винт 2 Нм
12 - воздушный шланг
13 - уплотнительное кольцо (заменить в случае повреждения)
14 - дренажный шланг, очистить
15 - винт 2 Нм


Снятие и установка корпуса воздушного фильтра

Снятие

- Снять воздуховодный шланг 2.

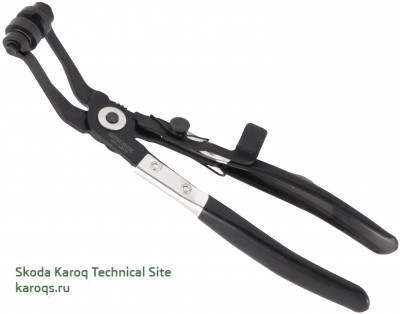

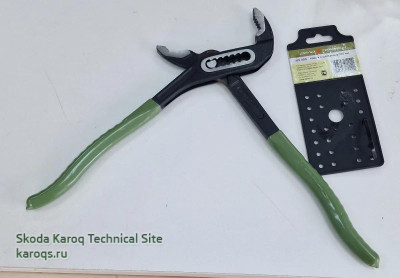

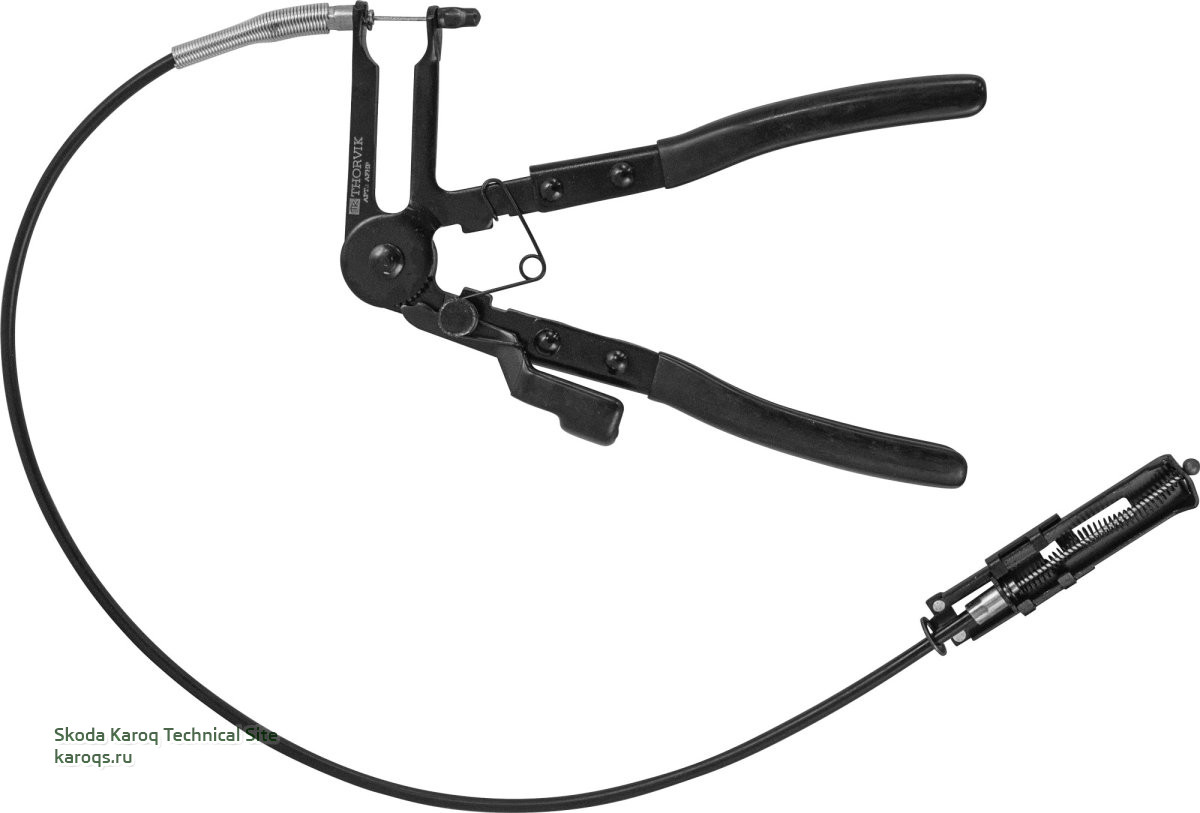

- Ослабьте хомуты 3 и 4 и снимите направляющие.

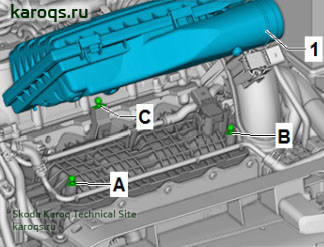

- Снять воздушный фильтр 1 сверху, сначала сняв с шаровой шпильки C.
- Снять корпус воздушного фильтра с шаровых шпилек B и A.




Установка
Обязательно следите, чтобы корпус воздушного фильтра был чистым.
Используйте не содержащую силикона смазку для сборки воздуховодных шлангов.
Закрепите все шланговые соединения с помощью хомутов



- Смочите шариковую шпильку на корпусе воздушного фильтра водой.
- Начните с размещения корпуса воздушного фильтра 1 на шаровых пальцах A и B.
- Затем поместите на шариковую шпильку C.

Моменты затяжки - см. выше

Последнее редактирование:

pykkk

Просто заглянул
Сообщения
9
Реакции
1
Адрес
Санкт-Петербург
Авто
Karoq

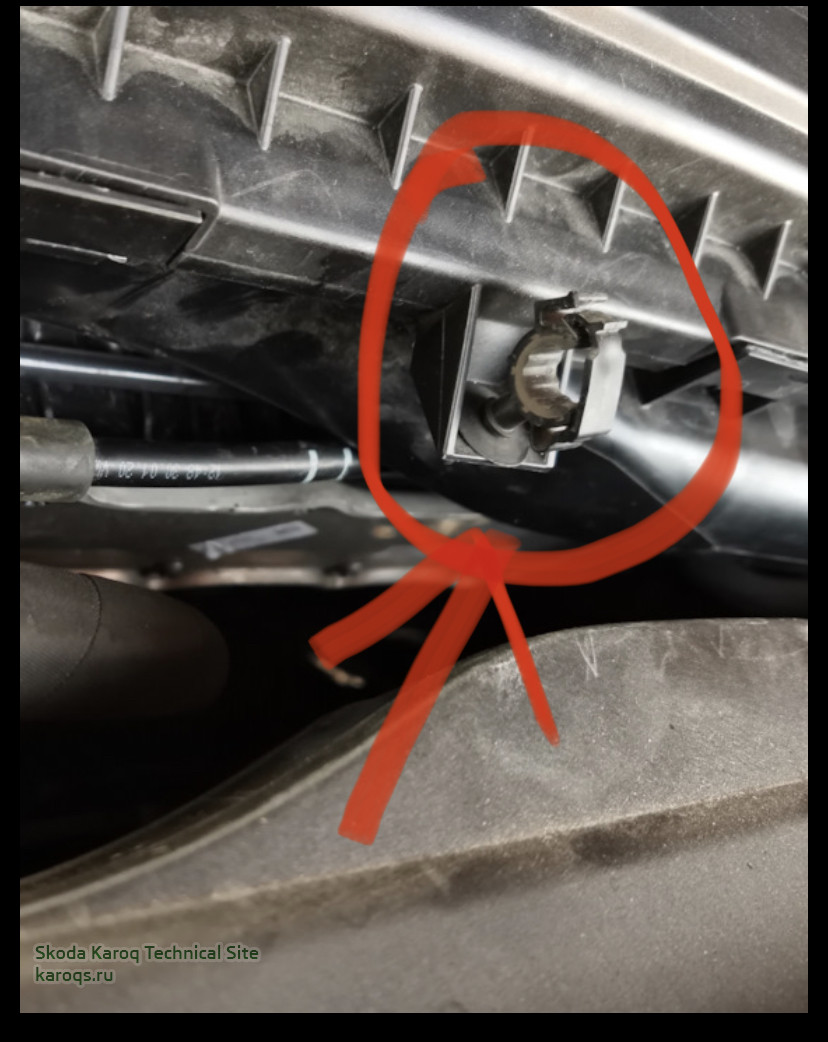

Добрый день. Не подскажите у меня на корпусе воздушного фильтра есть клипса. Как ее открыть и артикул клипсы.


Вложения

  • 2075EDD3-9872-416C-885A-501E5C53BCA1.jpeg
    114.8 КБ · Просмотры: 578
  • 1F65FBB6-C091-477C-BA25-8DDD64B38344.jpeg
    569.5 КБ · Просмотры: 550

Turboduck

Я здесь живу
Сообщения
1,565
Реакции
1,217
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Ну как открыть понятно (на 2 фото виден конструктив) . По артикулу не подскажу (кто-то уже писал. что она вместе с трубкой идет, но наверное артикул то есть :( ).


Turboduck

Я здесь живу
Сообщения
1,565
Реакции
1,217
Адрес
Москва, Россия
Авто
Skoda Karoq 1.4 2020
Не знаю, может воздух, может антифриз, может вентиляция кг. Трубка видна на первом фото


Димар

Мастер-советчик
Сообщения
158
Реакции
60
Адрес
Тверь
Авто
Авто пока нет
А какую смазку использовать для сборки воздуховодных шлангов? Есть примеры?


salko

Постоянный участник
Сообщения
38
Реакции
14
Адрес
Дмитров
Авто
Шкода Карок
Протер от пыли и собрал.Зачем смазка?
