Снятие и установка катушек зажигания с выходным каскадом Skoda Karoq

Необходимые специальные приспособления

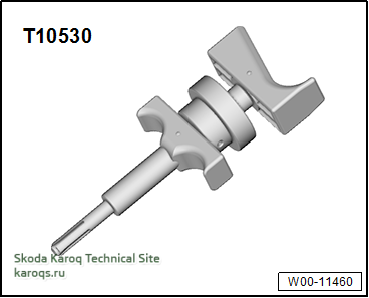

Съёмник-T10530-


Снятие
Катушки зажигания цил. 2, 3, 4:

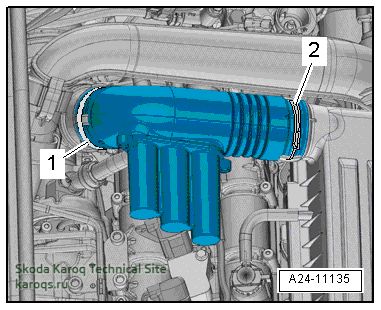

– Ослабить хомуты шлангов -1- и -2-.
– Снять резонатор всасываемого воздуха.



Продолжение для всех катушек зажигания

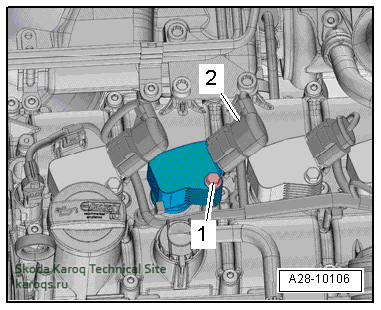

– Отсоединить электрический разъём -2-.


– Выкрутить винт -1-.
– Вдавить съёмник-T10530- в отверстие катушки зажигания -1- до упора.

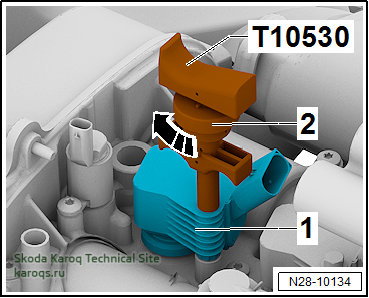

– Затянуть гайки -2- в -направлении стрелки-.

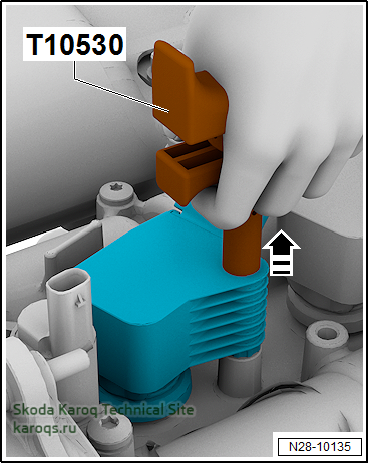

– Извлечь катушку зажигания с помощью съёмника-T10530- в -направлении стрелки- из корпуса распределительных валов.



Установка

Указание
При установке новых свечей зажигания смазать катушки зажигания с выходным каскадом смазкой G 052 565 A1.
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:

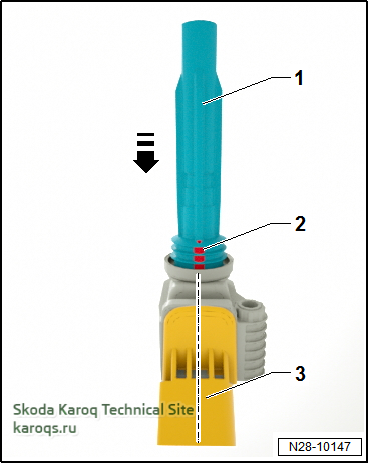

– Рукой насадить наконечник свечного провода -1- на катушку зажигания до упора.



Вентиляционный канал -2- при этом должен быть ориентирован на центр втулки разъёма -3-.
– Свободно вставить все катушки зажигания в свечные колодцы.
– Выровнять катушки зажигания относительно разъёмов и одновременно подсоединить к катушкам все разъёмы.
– Равномерно надавливая рукой, насадить катушки на свечи зажигания (запрещается использовать для этого какой-либо ударный инструмент).

Моменты затяжки: детали и узлы компонентов

Указание
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Катушка зажигания с выходным каскадом - см. Детали и узлы системы зажигания.
