Регулировка фаз газораспределения с помощью фиксатора распредвалов -T10494-, двигатели CZDA, DJKA
Необходимые специальные приспособления:

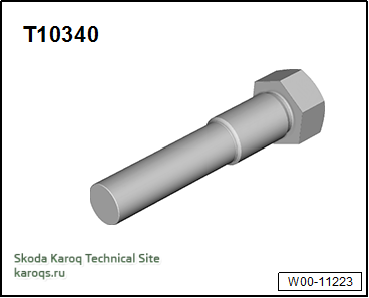

Фиксирующий винт -T10340-
Фиксатор распредвала -T10494-
Если зубчатый ремень был снят и снова установлен в связи с другим ремонтом:
Если зубчатый ремень уже снимался и устанавливался в ходе других работ, предварительно затянуть регулятор фаз предписанным моментом -
см. Снятие и установка зубчатого ремня, двигатели CZDA, DJKA
см. Снятие зубчатого ремня с распредвалов, двигатели CZDA, DJKA.
Если зубчатый ремень уже снимался и устанавливался в ходе других работ, регулировку фаз газораспределения выполнять, не ослабляя зубчатый ремень.
Поршень 1-го цилиндра установить в положении "ВМТ" для работ с приводом ГРМ - Ссылка.

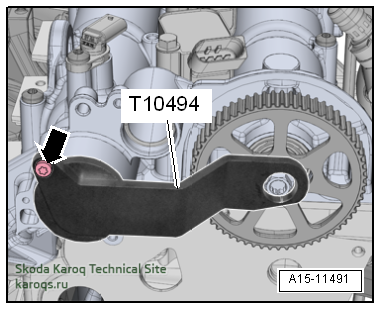

На корпусе распредвалов установлен фиксатор -T10494-.
Дальнейший порядок работ - Ссылка.
Если зубчатый ремень не был снят:
– Снять зубчатый ремень со шкивов распредвалов - см. Снятие зубчатого ремня с распредвалов, двигатели CZDA, DJKA.

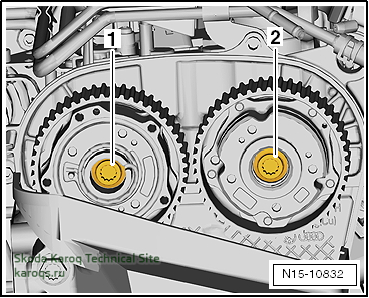

– Заменить винты -1- и -2-, если они уже были довёрнуты на заданный угол и вкрутить новые винты рукой до прилегания - см. Снятие и установка регулятора фаз газораспределения.
Регуляторы фаз газораспределения должны проворачиваться на распредвалах, но не должны качаться.
Поршень 1-го цилиндра установить в положении "ВМТ" для работ с приводом ГРМ - Ссылка.
На корпусе распредвалов установлен фиксатор -T10494-.

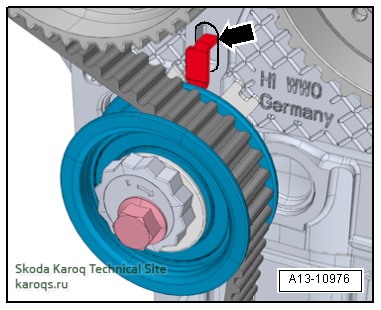

Выступ натяжного ролика -стрелка- должен входить в углубление на литом корпусе головки блока цилиндров.

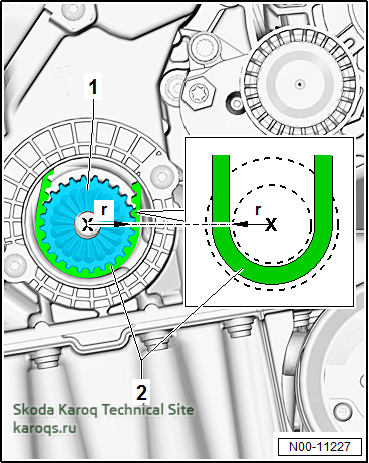

Радиус изгиба зубчатого ремня
УВЕДОМЛЕНИЕ
Опасность повреждения зубчатого ремня.
Минимальный радиус изгиба -r- зубчатого ремня -2- не должен быть меньше 25 мм (около половины Ø зубчатого шкива коленвала).
При изгибе с радиусом меньше 25 мм сокращается срок службы зубчатого ремня.
– Надеть зубчатый ремень - Ссылка.
– Натянуть зубчатый ремень - Ссылка.
– Затянуть регулятор фаз впускных клапанов предварительным моментом - Илл. Затягивание регулятора распредвала впускных клапанов предварительным моментом.
– Затянуть регулятор распредвала выпускных клапанов предварительным моментом - Илл. Затягивание регулятора распредвала выпускных клапанов предварительным моментом.
Продолжение
– Вывернуть винт -стрелка- и снять фиксатор -T10494-.
– Вывернуть фиксирующий винт -T10340-.
– Повернуть коленвал на 2 оборота в направлении вращения двигателя.
– Поршень 1-го цилиндра установить в положении "ВМТ" для работ с приводом ГРМ - Ссылка.
– Проверить фазы газораспределения - см. Проверка фаз газораспределения с использованием фиксатора распредвалов -T10494-, двигатели CZCA, CZDA, DJKA.
Если фазы газораспределения не в порядке, их следует отрегулировать заново - Ссылка.
Если фазы газораспределения отрегулированы правильно:

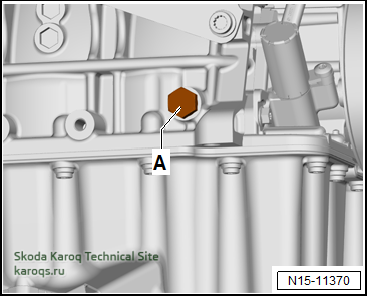

– Вывернуть фиксирующий винт -T10340--A-.
– Вывернуть винт -стрелка- и снять фиксатор -T10494-.
– Регулятор распредвала впускных клапанов затянуть окончательным моментом - Илл. Затягивание регулятора распредвала впускных клапанов окончательным моментом.
– Регулятор распредвала выпускных клапанов затянуть окончательным моментом - Илл. Затягивание регулятора распредвала выпускных клапанов окончательным моментом.
Дальнейшая установка осуществляется в последовательности, обратной снятию.
УВЕДОМЛЕНИЕ
Опасность поломки двигателя.
После окончания работ убедиться, что фиксирующий винт -T10340- и фиксатор распредвалов -T10494- сняты с двигателя.
Дальнейшая установка осуществляется в последовательности, обратной снятию.
Моменты затяжки: детали и узлы компонентов
Указание
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Привод зубчатым ремнём - см. Детали и узлы зубчатого ремня, двигатели CZDA, CZEA, DJKA.
Необходимые специальные приспособления:
Фиксирующий винт -T10340-
Фиксатор распредвала -T10494-
Если зубчатый ремень был снят и снова установлен в связи с другим ремонтом:
Если зубчатый ремень уже снимался и устанавливался в ходе других работ, предварительно затянуть регулятор фаз предписанным моментом -
см. Снятие и установка зубчатого ремня, двигатели CZDA, DJKA
см. Снятие зубчатого ремня с распредвалов, двигатели CZDA, DJKA.
Если зубчатый ремень уже снимался и устанавливался в ходе других работ, регулировку фаз газораспределения выполнять, не ослабляя зубчатый ремень.
Поршень 1-го цилиндра установить в положении "ВМТ" для работ с приводом ГРМ - Ссылка.
На корпусе распредвалов установлен фиксатор -T10494-.
Дальнейший порядок работ - Ссылка.
Если зубчатый ремень не был снят:
– Снять зубчатый ремень со шкивов распредвалов - см. Снятие зубчатого ремня с распредвалов, двигатели CZDA, DJKA.
– Заменить винты -1- и -2-, если они уже были довёрнуты на заданный угол и вкрутить новые винты рукой до прилегания - см. Снятие и установка регулятора фаз газораспределения.
Регуляторы фаз газораспределения должны проворачиваться на распредвалах, но не должны качаться.
Поршень 1-го цилиндра установить в положении "ВМТ" для работ с приводом ГРМ - Ссылка.
На корпусе распредвалов установлен фиксатор -T10494-.
Выступ натяжного ролика -стрелка- должен входить в углубление на литом корпусе головки блока цилиндров.
Радиус изгиба зубчатого ремня
УВЕДОМЛЕНИЕ
Опасность повреждения зубчатого ремня.
Минимальный радиус изгиба -r- зубчатого ремня -2- не должен быть меньше 25 мм (около половины Ø зубчатого шкива коленвала).
При изгибе с радиусом меньше 25 мм сокращается срок службы зубчатого ремня.
– Надеть зубчатый ремень - Ссылка.
– Натянуть зубчатый ремень - Ссылка.
– Затянуть регулятор фаз впускных клапанов предварительным моментом - Илл. Затягивание регулятора распредвала впускных клапанов предварительным моментом.
– Затянуть регулятор распредвала выпускных клапанов предварительным моментом - Илл. Затягивание регулятора распредвала выпускных клапанов предварительным моментом.
Продолжение
– Вывернуть винт -стрелка- и снять фиксатор -T10494-.
– Вывернуть фиксирующий винт -T10340-.
– Повернуть коленвал на 2 оборота в направлении вращения двигателя.
– Поршень 1-го цилиндра установить в положении "ВМТ" для работ с приводом ГРМ - Ссылка.
– Проверить фазы газораспределения - см. Проверка фаз газораспределения с использованием фиксатора распредвалов -T10494-, двигатели CZCA, CZDA, DJKA.
Если фазы газораспределения не в порядке, их следует отрегулировать заново - Ссылка.
Если фазы газораспределения отрегулированы правильно:
– Вывернуть фиксирующий винт -T10340--A-.
– Вывернуть винт -стрелка- и снять фиксатор -T10494-.
– Регулятор распредвала впускных клапанов затянуть окончательным моментом - Илл. Затягивание регулятора распредвала впускных клапанов окончательным моментом.
– Регулятор распредвала выпускных клапанов затянуть окончательным моментом - Илл. Затягивание регулятора распредвала выпускных клапанов окончательным моментом.
Дальнейшая установка осуществляется в последовательности, обратной снятию.
УВЕДОМЛЕНИЕ
Опасность поломки двигателя.
После окончания работ убедиться, что фиксирующий винт -T10340- и фиксатор распредвалов -T10494- сняты с двигателя.
Дальнейшая установка осуществляется в последовательности, обратной снятию.
Моменты затяжки: детали и узлы компонентов
Указание
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Привод зубчатым ремнём - см. Детали и узлы зубчатого ремня, двигатели CZDA, CZEA, DJKA.
| Узел/деталь | Момент затяжки |
| Фиксирующий винт -T10340- | 30 Н·м |
