Installation location overview - engine 1.4 TSI compartment
Обзор мест установки - моторный отсек бензиновых двигателей 1,4 TSI

Skoda Karoq (NU7) c 2019 модельного года
Skoda Kodiaq (NS7) с 2017 года выпуска,
Skoda Kodiaq (NS7) с 2019 года выпуска,
Skoda Superb III (3V3, 3V5) с 2015 года выпуска.

Двигатели 1,4/92 kW и 1,4/110 kW TSI engine
Буквенное обозначение двигателей: CZCA, CZDA, CZEA

Также эти двигатели ставятся на: Skoda Octavia 3 (5E, NL) Superb 3 (3V), Yeti (5L, 67), Rapid (NH, NK), VW Tiguan 2 (AD1, BT1), Passat B8 (3G), Polo Sedan (614), Jetta 6 (AV3, 16), Sharan 2 (7N), Touran 2 (5T1), SEAT Leon 3 (5F), Audi A3 (8V), A1 (8X), Q3 (8UG) и др.

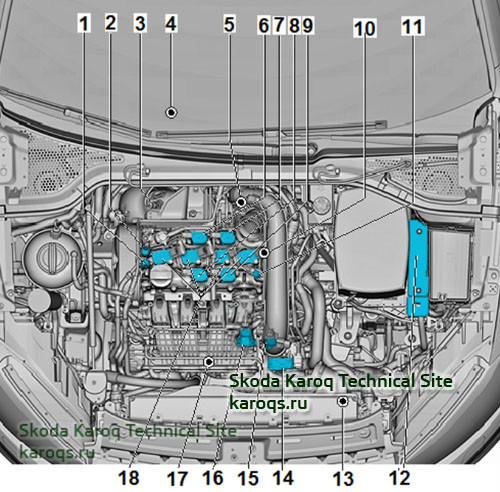

Installation location overview - engine 1.4 TSI (CZCA, CZDA, CZEA) compartment



1 - Camshaft control valve 1 N205 with integrated oil strainer
2 - Camshaft adjustment valve 1 in the outlet N318
Only fitted for engine identification characters CZDA, CZEA with integrated oil strainer
3 - Lambda probe 1 in front of the catalytic converter GX10 comprises:
Lambda probe G39
Lambda probe heater Z19
4 - Lambda probe 1 after catalytic converter GX7 comprises:
Lambda probe downstream of catalytic converter G130
Lambda probe heater 1 downstream of catalytic converter Z29
5 - Charge pressure regulator V465
6 - Exhaust cam adjuster for cylinder 2 N587
Only fitted for engine identification characters CZEA
7 - Exhaust cam adjuster for cylinder 3 N595
Only fitted for engine identification characters CZEA
8 - Inlet cam adjuster for cylinder 2 N583
Only fitted for engine identification characters CZEA
9 - Inlet cam adjuster for cylinder 3 N591
Only fitted for engine identification characters CZEA
10 - Hall sender 3 G300
Only fitted for engine identification characters CZDA, CZEA
11 - Hall sender G40
12 - Engine control unit J623
13 - Coolant temperature sender at radiator outlet G83
14 - Throttle valve control unit GX3 comprises:
Throttle valve control unit J338
Throttle valve drive G186
Throttle valve drive angle sender 1 G187
Throttle valve drive angle sender 2 G188
15 - Charge pressure sender GX26 comprises:
Charge pressure sender G31
Intake air temperature sender G42
16 - Intake manifold pressure sender GX9 comprises:
Intake air temperature sender 2 G299
Intake manifold pressure sender G71
17 - Charge air cooler pump V188
18 - Ignition coils with a power output stage
Ignition coil 1 with power output stage N70
Ignition coil 2 with power output stage N127
Ignition coil 3 with power output stage N291
Ignition coil 4 with power output stage N292
When installing new spark plugs, grease the ignition coils with power output stage with lubricating paste G 052 565 A1.

1 - клапан распределительного вала 1 N205 со встроенным масляным фильтром
2 - клапан регулировки распредвала 1 на выходе N318
Подходит только для обозначения двигателя CZDA, CZEA со встроенным масляным фильтром
3 - Лямбда-зонд 1 перед каталитическим нейтрализатором GX10 содержит:
Лямбда-зонд G39
Лямбда-зонд с подогревом Z19
4 - Лямбда-зонд 1 после каталитического нейтрализатора GX7 содержит:
Лямбда-зонд после каталитического нейтрализатора G130
Нагреватель лямбда-зонда 1 после каталитического нейтрализатора Z29
5 - регулятор давления наддува V465
6 - Регулятор выпускных кулачков для цилиндра 2 N587
Подходит только для двигателя CZEA
7 - Регулятор выпускных кулачков для цилиндра 3 N595
Подходит только для двигателя CZEA
8 - Регулятор впускных кулачков для цилиндра 2 N583
Подходит только для двигателя CZEA
9 - Регулятор впускных кулачков для цилиндра 3 N591
Подходит только для двигателя CZEA
10 - Датчик Холла 3 G300
Подходит только для идентификационных знаков двигателя CZDA, CZEA
11 - Датчик Холла G40
12 - Блок управления двигателем J623
13 - Датчик температуры охлаждающей жидкости на выходе из радиатора G83
14 - Блок управления дроссельной заслонкой GX3 содержит:
Блок управления дроссельной заслонкой J338
Привод дроссельной заслонки G186
Датчик угла поворота дроссельной заслонки 1 G187
Датчик угла поворота дроссельной заслонки 2 G188
15 - Датчик давления наддува GX26 содержит:
Датчик давления наддува G31
Датчик температуры воздуха на впуске G42
16 - Датчик давления во впускном коллекторе GX9 содержит:
Датчик температуры воздуха на впуске 2 G299
Датчик давления во впускном коллекторе G71
17 - Насос охладителя наддувочного воздуха V188
18 - Катушки зажигания с выходным каскадом мощности
Катушка зажигания 1 с выходной каскадом мощности N70
Катушка зажигания 2 с выходным каскадом мощности N127
Катушка зажигания 3 с выходным каскадом мощности N291
Катушка зажигания 4 с выходным каскадом мощности N292
При установке новых свечей зажигания смазывайте катушки зажигания ступенью выходной мощности смазочной пастой G 052 565 A1.

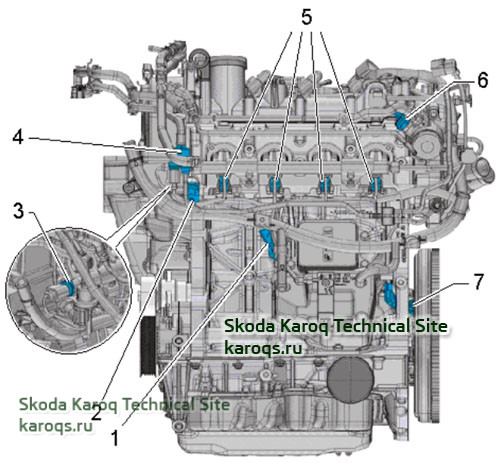

Installation overview - engine 1.4 TSI (CZCA, CZDA, CZEA) from front



1 - Knock sensor 1 G61
2 - Oil pressure switch for reduced oil pressure F378
3 - Fuel pressure sender G247
4 - Activated charcoal filter solenoid valve 1 N80
5 - Injection valves
Injection valve for cylinder 1 N30
Injection valve for cylinder 2 N31
Injection valve for cylinder 3 N32
Injection valve for cylinder 4 N33
6 - Control valve for fuel pressure N276
on the high pressure pump
7 - Engine speed sender G28

1 - Датчик детонации 1 G61
2 - Датчик давления масла для снижения давления масла F378
3 - Датчик давления топлива G247
4 - Электромагнитный клапан фильтра с активированным углем 1 N80
5 - впрыскивающие клапаны
Клапан впрыска для цилиндра 1 N30
Клапан впрыска для цилиндра 2 N31
Клапан впрыска для цилиндра 3 N32
Клапан впрыска для цилиндра 4 N33
6 - Регулирующий клапан давления топлива N276
на насосе высокого давления
7 - Датчик оборотов двигателя G28


Installation overview - engine 1.4 TSI (CZCA, CZDA, CZEA) from rear



1 - Oil level and oil temperature sender G266
2 - Coolant temperature sender G62
3 - Oil pressure switch F1
4 - Oil pressure control valve N428

1 - Датчик уровня масла и температуры масла G266
2 - Датчик температуры охлаждающей жидкости G62
3 - Датчик давления масла F1
4 - клапан контроля давления масла N428

Последнее редактирование:

Admin

Administrator
Сообщения
2,817
Реакции
2,612
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018

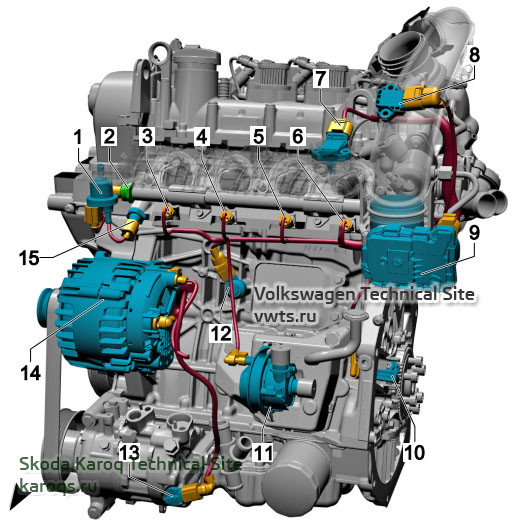

1.4l petrol engine CZCA, CZDA, CZEA, DJVA, from front



1 - Activated charcoal filter solenoid valve 1 -N80-
2 - Fuel pressure sender -G247-
3 - Injector, cylinder 1 -N30-
4 - Injector, cylinder 2 -N31-
5 - Injector, cylinder 3 -N32-
6 - Injector, cylinder 4 -N33-
7 - Intake manifold sender -GX9-
8 - Charge pressure sender -GX26-
9 - Throttle valve module -GX3-
10 - Engine speed sender -G28-
11 - Charge air cooling pump -V188-
12 - Knock sensor 1 -G61-
13 - Air conditioner compressor regulating valve -N280-
14 - Alternator with voltage regulator -CX1-
15 - Oil pressure switch for reduced oil pressure -F378-

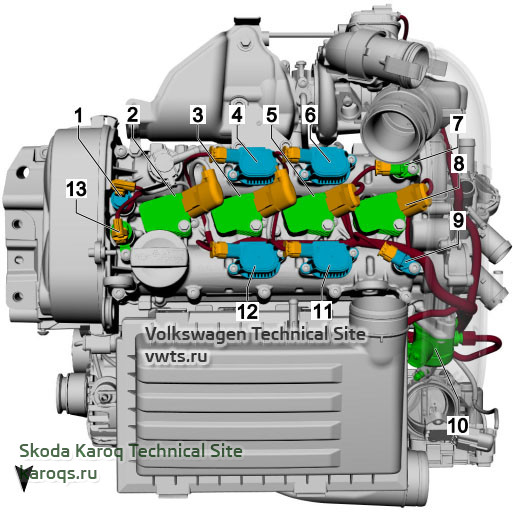

1.4l petrol engine CZCA, CZDA, CZEA, DJVA, from above



1 - Exhaust camshaft control valve 1 -N318-
2 - Ignition coil 1 with output stage -N70-
3 - Ignition coil 2 with output stage -N127-
4 - Exhaust cam actuator for cylinder 2 -N587-
5 - Ignition coil 3 with output stage -N291-
6 - Exhaust cam actuator for cylinder 3 -N595-
7 - Hall sender 3 -G300-
8 - Ignition coil 4 with output stage -N292-
9 - Hall sender -G40-
10 - Fuel pressure regulating valve -N276-
11 - Inlet cam actuator for cylinder 3 -N591-
12 - Inlet cam actuator for cylinder 2 -N583-
13 - Camshaft control valve 1 -N205-

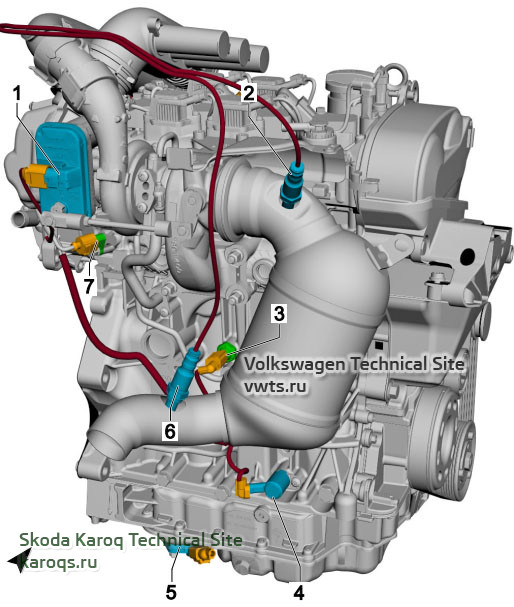

1.4l petrol engine CZCA, CZDA, CZEA, DJVA, from rear



1 - Charge pressure positioner -V465-
2 - Lambda probe 1 before catalytic converter -GX10-
3 - Oil pressure switch -F1-
4 - Valve for oil pressure control -N428-
5 - Oil level and oil temperature sender -G266-
6 - Lambda probe 1 after catalytic converter -GX7-
7 - Coolant temperature sender -G62-
