Месторасположение электронных компонентов на Шкода Карок и их обозначения на электросхемах.
Передний бампер Skoda Karoq
A - 14-контактный разъем -T14f- / 14-контактный разъем -T14xf-
1 - правая передняя фара -MX2-
2 - блок управление регулировки расстояния -J428-
3 - левая передняя фара -MX1-
4 - лампочка левой противотуманной фары -L22-
5 - датчик помощи при парковке, впереди слева -G255-
6 - датчик помощи при парковке, впереди слева посередине -G254-
7 - датчик температуры наружного воздуха -G17-
8 - датчик помощи при парковке, впереди справа посередине -G253-
9 - звуковой сигнал низкого тона -H7-
10 - звуковой сигнал высокого тона -H2-
11 - датчик помощи при парковке, впереди справа -G252-
12 - лампочка правой противотуманной фары -L23-

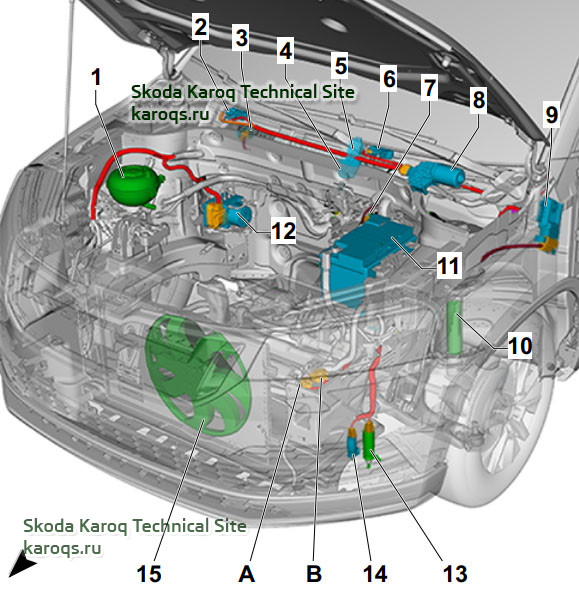

Перед автомобиля, вид слева
A - 8-контактный разъем -T8c- / 8-контактный разъем -T8xc-
4-контактный разъем -T4r- / 4-контактный разъем -T4xr
B - 14-контактный разъем -T14a- / 14-контактный разъем -T14xa-
1 - Датчик уровня охлаждающей жидкости -G32-
2 - Нагревательный резистор для форсунки справа -Z21-
3 - Датчик качества воздуха -G238-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
4 - Сигнал противоугонной системы -H8-
5 - Блок управления для контроля батареи -J367-
6 - Нагревательный резистор для форсунки слева -Z20-
7 - Электродвигатель стеклоочистителя со стороны водителя -V216-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
8 - Блок управления АКПП -J217-
9 - Клапан регулировки левого переднего амортизатора -N336-
10 - Батарея -A-
11 - Блок управления ABS -J104-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
12 - Насос для системы очистки фар -V11-
13 - Насос омывателя ветрового стекла и заднего стекла -V59-
14 - Вентилятор радиатора -VX57-
вариант 2
A - штекерное соединение, 8-контактное -T8c- / штекерное соединение, 8-контактное -T8xc-
штекерное соединение, 4-контактное -T4r- / штекерное соединение, 4-контактное -T4xr
B - штекерное соединение, 14-контактное -T14a- / штекерное соединение, 14-контактное -T14xa-
1 - датчик указателя недостатка охлаждающей жидкости -G32-
2 - нагревательное сопротивление форсунки омывателя справа -Z21-
3 - дaтчик качества воздуха -G238-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
4 - звуковой сигнал прoтивoугoннoгo уcтрoйcтвa -H8-
5 - блок управления генератором звука -J869-
6 - блок управления контроля аккумулятора -J367-
7 - нагревательное сопротивление форсунки омывателя слева -Z20-
8 - электродвигатель стеклоподъемника на стороне водителя -V216-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
9 - блок управления aвтoмaтичecкoй кoрoбкoй пeрeдaч -J217-
10 - вентиль регулировки демпфирования впереди слева -N336-
11 - аккумулятор -A-
12 - блoк упрaвлeния уcтрoйcтвoм ABS -J104-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
13 - насос устройства очистки фар -V11-
14 - насос омывателя лобового и заднего стекла -V59-
15 - вeнтилятoр рaдиaтoрa -VX57-

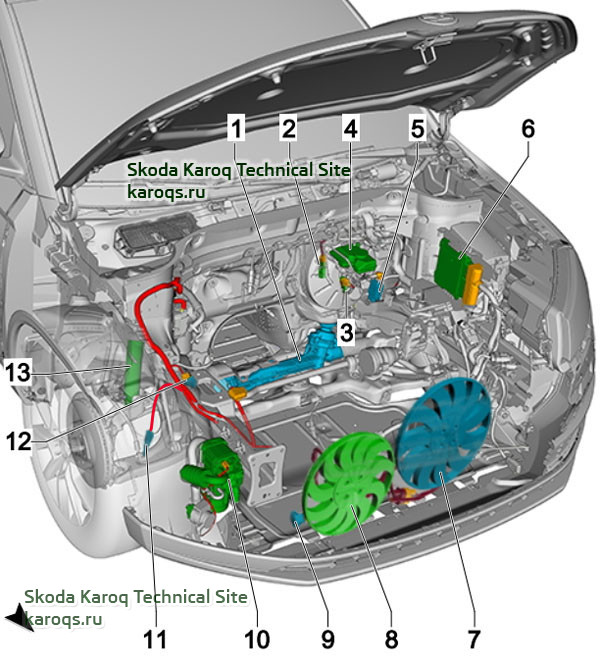

Перед автомобиля, вид справа
1 - Блок управления гидроусилителем -J500-
2 - Вакуумный датчик -G608-
3 - Выключатель стоп-сигнала -F-
4 - Сигнализатор уровня тормозной жидкости -F34-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
5 - Блок управления для датчиков NOx -J583-
6 - Блок управления двигателем -J623-
7 - Вентилятор радиатора -VX57-
8 - Правый вентилятор радиатора -V35-
9 - Датчик давления наддува -G31-
10 - Блок управления дополнительного отопителя -J364-
11 - Датчик для правой передней тормозной накладки / датчика износа колодок -G35-
12 - Датчик давления для контура хладагента -G805-
13 - Клапан регулировки переднего правого демпфирования -N337-

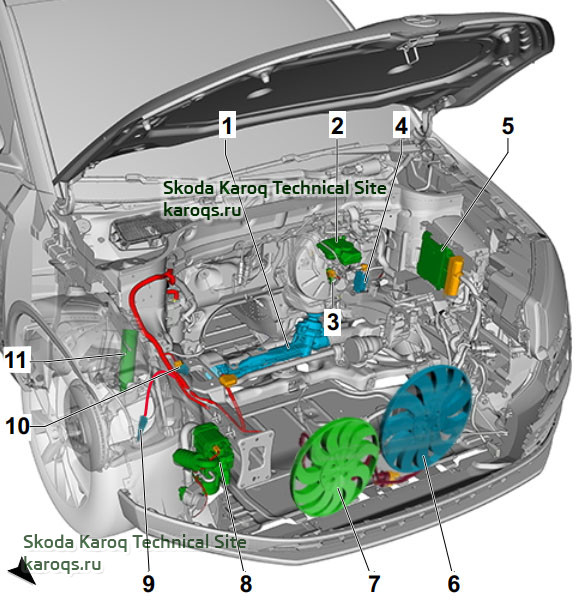

вариант 2
1 - блок управления усилителем рулевого привода -J500-
2 - выключaтeль cигнaлa тoрмoжeния -F-
3 - прeдупрeдитeльный контакт aвaрийнoго пaдeния урoвня тoрмoзнoй жидкocти -F34-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
4 - блок управления датчиком выбросов окислов азота -J583-
5 - блок управления двигателем -J623-
6 - вeнтилятoр рaдиaтoрa -VX57-
7 - вeнтилятoр рaдиaтoрa справа -V35-
8 - блок управления дополнительным отопителем -J364-
9 - датчик износа тормозных накладок впереди справа -G35-
10 - датчик давления в контуре охлаждения -G805-
11 - вентиль регулировки демпфирования впереди слева -N337-
Монтажные позиции: средняя часть Skoda Karoq
Крыша, часть 1
1 - контактный выключатель косметического зеркальца на стороне водителя -F147-
только для автомобилей с левосторонним расположением рулевого управления
1 - контактный выключатель косметического зеркальца на стороне переднего пассажира -F148-
только для автомобилей с правосторонним расположением рулевого управления
2 - микрoфoн для тeлeфoнa -R38-
3 - передняя камера вспомогательных систем водителя -R242-
4 - датчик распознавания влажности воздуха, дождя и света -G823-
5 - внутрeннee зeркaлo зaднeгo видa с автоматическим экранированием -Y7-
6 - контактный выключатель косметического зеркальца на стороне переднего пассажира -F148-
только для автомобилей с левосторонним расположением рулевого управления
6 - контактный выключатель косметического зеркальца на стороне водителя -F147-
только для автомобилей с правосторонним расположением рулевого управления
7 - освещение косметического зеркальца на стороне переднего пассажира -W14-
только для автомобилей с левосторонним расположением рулевого управления
7 - освещение косметического зеркальца на стороне водителя -W20-
только для автомобилей с правосторонним расположением рулевого управления
8 - внутреннее освещение спереди -WX1-
9 - датчик прoтивoугoннoгo уcтрoйcтвa -G578-
10 - освещение косметического зеркальца на стороне водителя -W20-
только для автомобилей с левосторонним расположением рулевого управления
10 - освещение косметического зеркальца на стороне переднего пассажира -W14-
только для автомобилей с правосторонним расположением рулевого управления
Крыша, часть 2

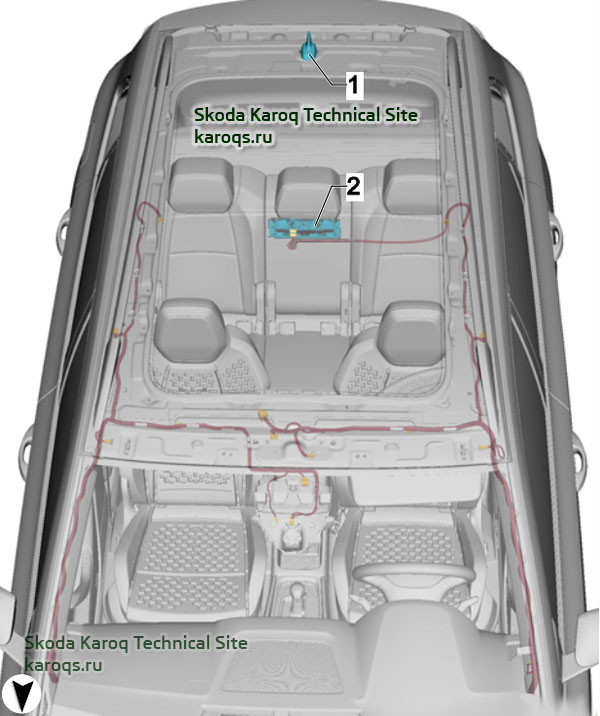

1 - антенна на крыше -RX5-
2 - внутреннее освещение сзади -WX2-
только для автомобилей без сдвижной/откидной крыши

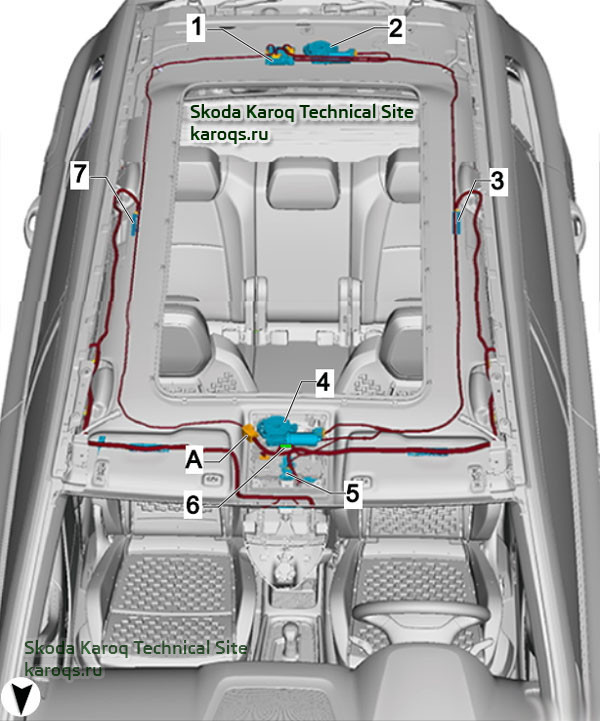

Крыша, сдвижная/откидная крыша
A - штекерное соединение, 6-контактное -T6ao- / штекерное соединение, 6-контактное -T6xao-
1 - блoк упрaвлeния сдвигаемой крышей -J245-
2 - двигатель солнцезащитной шторы крыши -V260-
3 - светильник для чтения сзади слева -W11-
4 - двигатель сдвижной крыши -V1-
5 - кнопка сдвижной крыши -E325-
6 - выключатель 1 солнцезащитной шторы крыши -E584-
7 - светильник для чтения сзади справа -W12-
Двери

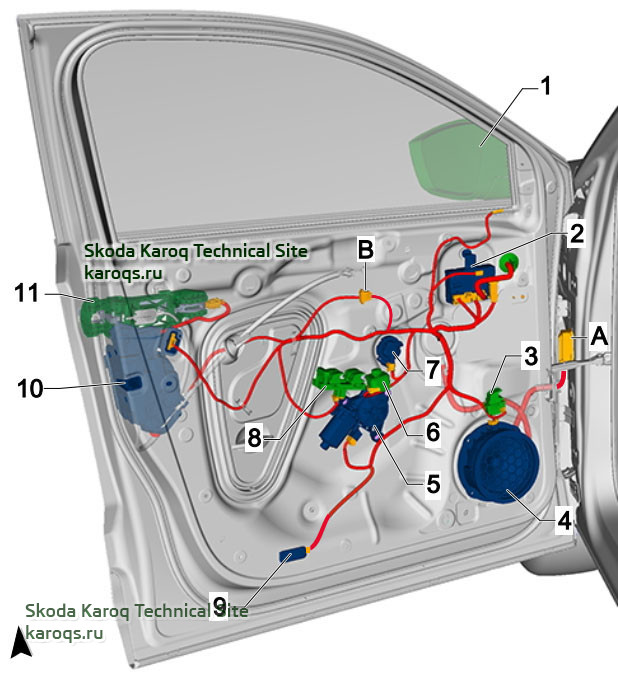

Водительская дверь, для автомобилей с левосторонним расположением рулевого управления
A - штекерное соединение, 27-контактное -T27a- / штекерное соединение, 27-контактное -T27xaq
B - штекерное соединение, 4-контактное -T4bb- / штекерное соединение, 4-контактное -T4xbbq
1 - наружное зеркало заднего вида на стороне водителя -VX4-
2 - блoк упрaвлeния двeри, сторона водителя -J386-
3 - выключатель дистанционного отмыкания крышки бaгaжникa -E188-
4 - низкочастотный динамик впереди слева -R21-
5 - электродвигатель стеклоподъемника на стороне водителя -V147-
6 - настройка наружных зеркал заднего вида -EX11-
7 - ударный датчик боковой надувной подушки безопасности Airbag на стороне водителя -G179-
8 - блок управления электростеклоподъемника в двери водителя -EX36-
9 - предупредительное освещение дверцы на стороне водителя -W30-
10 - устройство замыкания дверцы водителя -VX21-
11 - наружная ручка дверцы водителя -EX6-

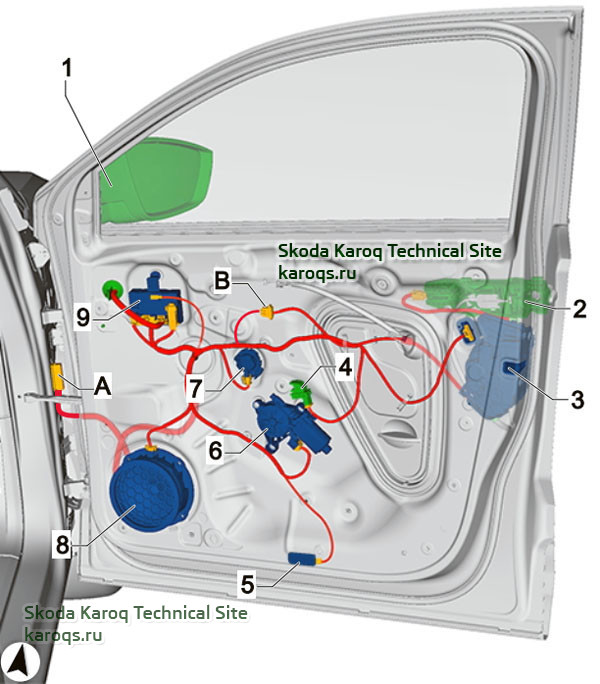

Пассажирская дверь, для автомобилей с левым рулем
A - штекерное соединение, 27-контактное -T27b- / штекерное соединение, 27-контактное -T27xbq
B - штекерное соединение, 4-контактное -T4bc- / штекерное соединение, 4-контактное -T4xbcq
1 - наружное зеркало заднего вида на стороне переднего пассажира -VX5-
2 - наружная ручка дверцы переднего пассажира -EX7-
3 - устройство замыкания дверцы переднего пассажира -VX22-
4 - кнопка включения стеклоподъемника впереди на стороне переднего пассажира -E716-
5 - предупредительное освещение дверцы на стороне переднего пассажира -W36-
6 - электродвигатель стеклоподъемника окна на стороне переднего пассажира -V148-
7 - ударный датчик боковой надувной подушки безопасности Airbag на стороне переднего пассажира -G180-
8 - низкочастотный динамик впереди справа -R23-
9 - блoк упрaвлeния двeри, сторона переднего пассажира -J387-

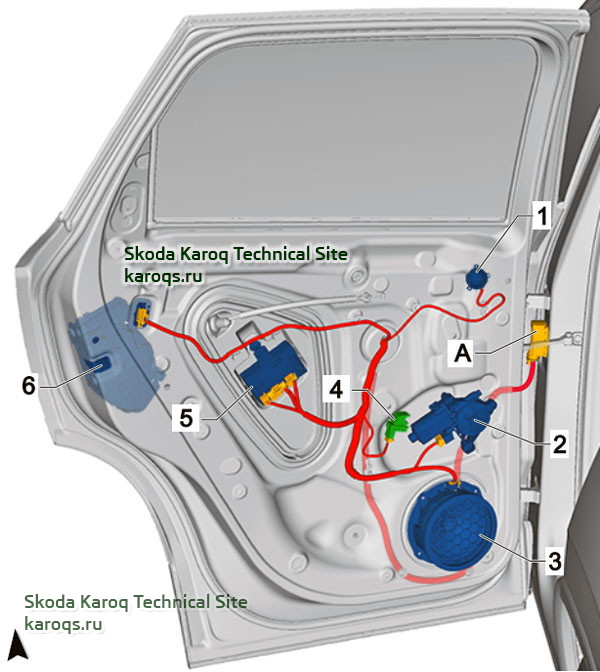

Задняя левая дверь
A - шетекерное соединение 19-контактное -T19a-
1 - высокочастотный репродуктор сзади слева -R14-
2 - электродвигатель стеклоподъемника сзади слева -V26-
3 - низкочастотный динамик сзади слева -R15-
4 - кнопка включения стеклоподъемника на стороне водителя -E711-
только для автомобилей с левосторонним расположением рулевого управления
4 - кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713-
только для автомобилей с правосторонним расположением рулевого управления
5 - блoк упрaвлeния задней левой двeри -J388-
6 - устройство замыкания задней левой двери -VX23-

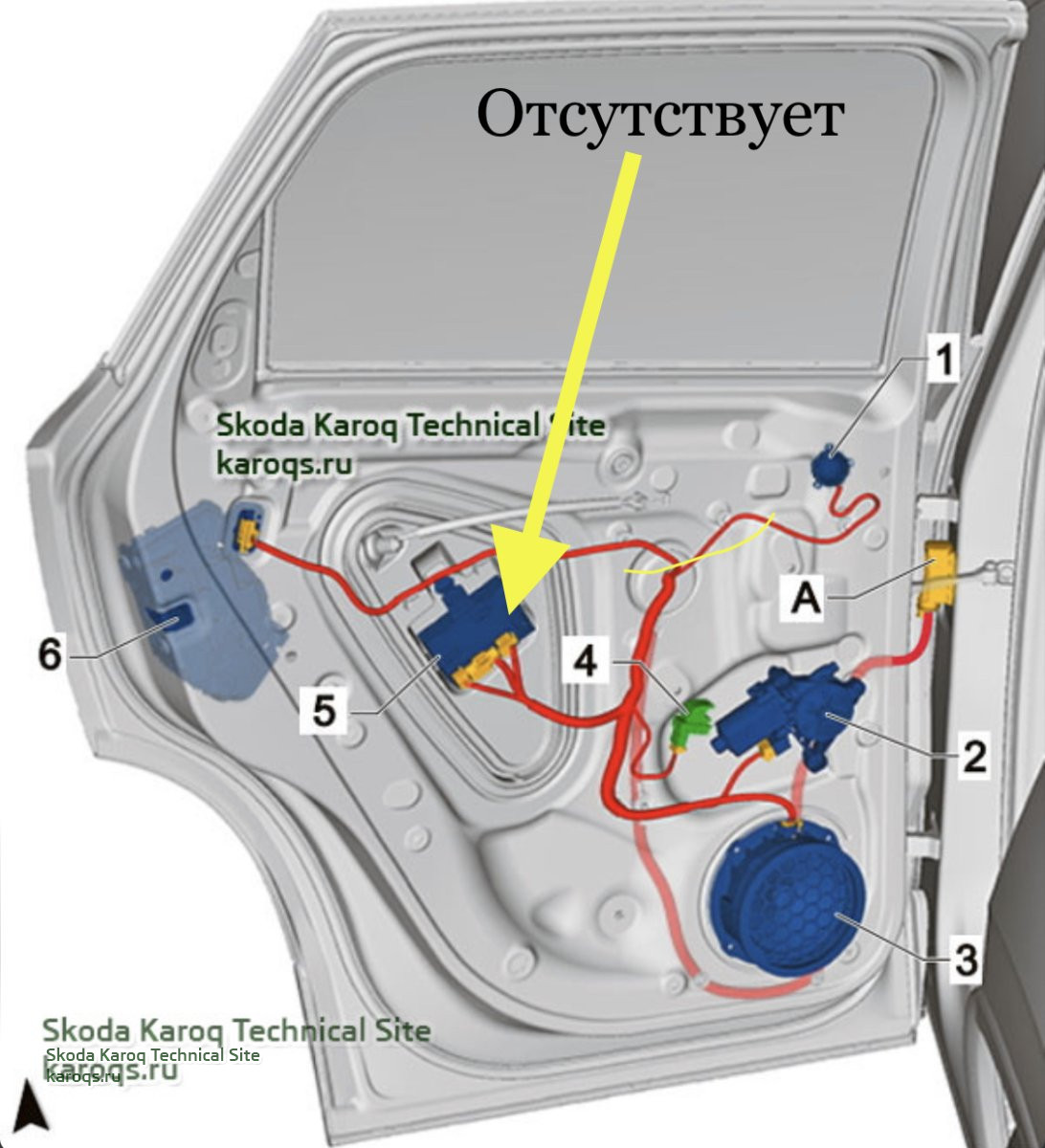

Задняя правая дверь
A - шетекерное соединение 19-контактное -T19b-
1 - высокочастотный динамик сзади справа -R16-
2 - устройство замыкания задней правой двери -VX24-
3 - блoк упрaвлeния задней правой двeри -J389-
4 - кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713-
только для автомобилей с левосторонним расположением рулевого управления
4 - кнопка включения стеклоподъемника на стороне водителя -E711-
только для автомобилей с правосторонним расположением рулевого управления
5 - низкочастотный репродуктор сзади справа -R17-
6 - электродвигатель стеклоподъемника окна сзади справа -V27-
Сидения
Левое переднее сидение

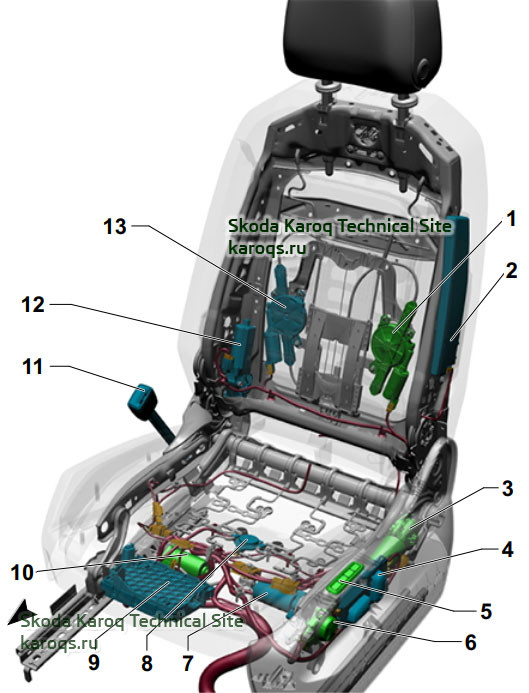

1 - мотор продольной регулировки поясничной опоры сидения водителя -V125-
2 - взрыватель боковой подушки безопасности, сторона водителя -N199-
3 - блок управления регулировки по высоте сидения водителя -V138-
4 - блок управления регулировки левого переднего сидения -EX33-
5 - блок управления 2 регулировки левого переднего сидения -EX38-
6 - выключатель продольной регулировки поясничной опоры сидения водителя -E176-
7 - мотор регулировки наклона сидения водителя -V243-
8 - датчик занятия сидения на стороне переднего пассажира -G128-
только для автомобилей с правосторонним расположением рулевого управления
9 - блок управления регулировки сидения водителя -J810-
10 - мотор продольной регулировки сидения водителя -V28-
11 - выключатель предупредительного сигнала пристегивания рeмня бeзoпacнocти, сторона водителя -E24-
12 - мотор регулировки спинки сидения водителя -V45-
13 - мотор регулировки по высоте поясничной опоры сидения водителя -V129-

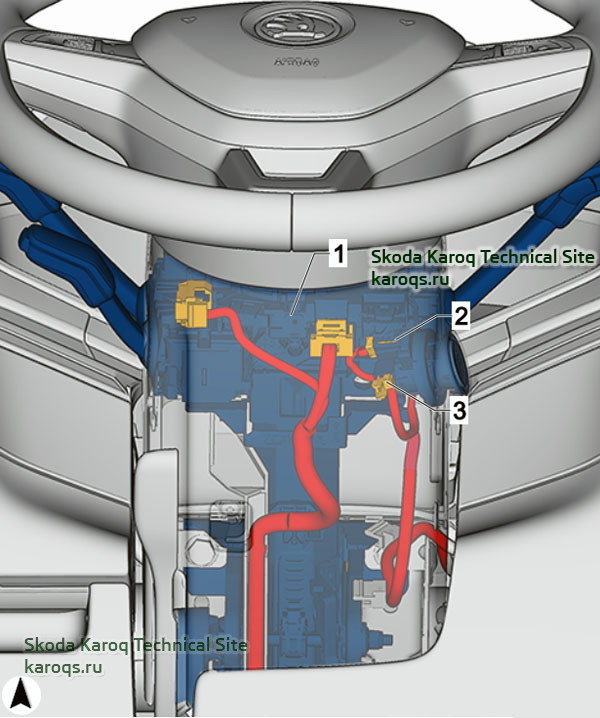

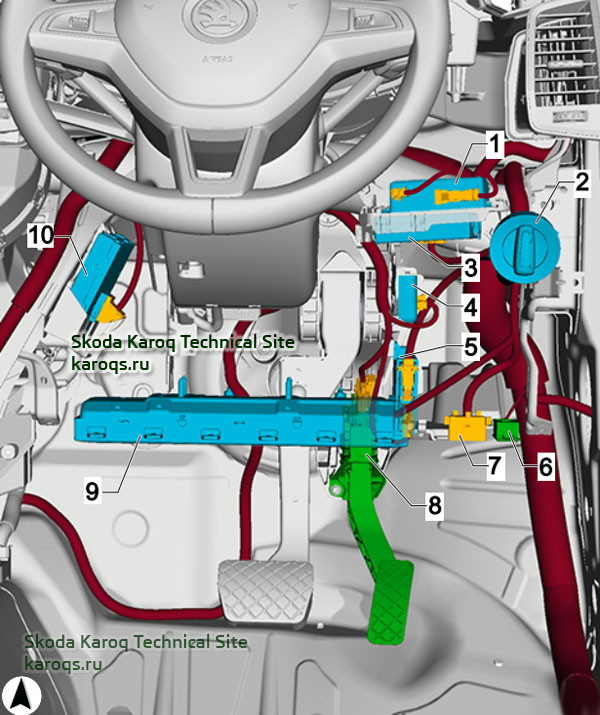

Рулевая колонка Skoda Karoq
1 - блок управления электроникой рулевой колонки -J527-
2 - кaтушкa cчитывaния иммобилизатора -D2-
3 - электромагнит блокировки извлечения ключа зажигания -N376-
3 - замок зажигания -D

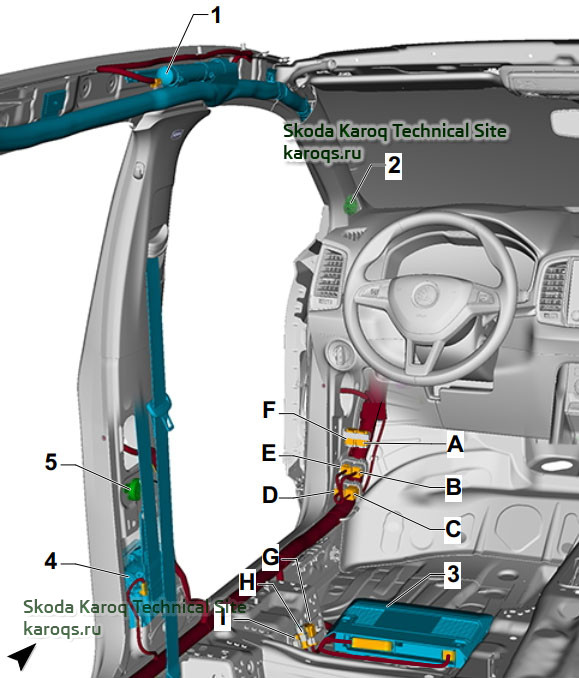

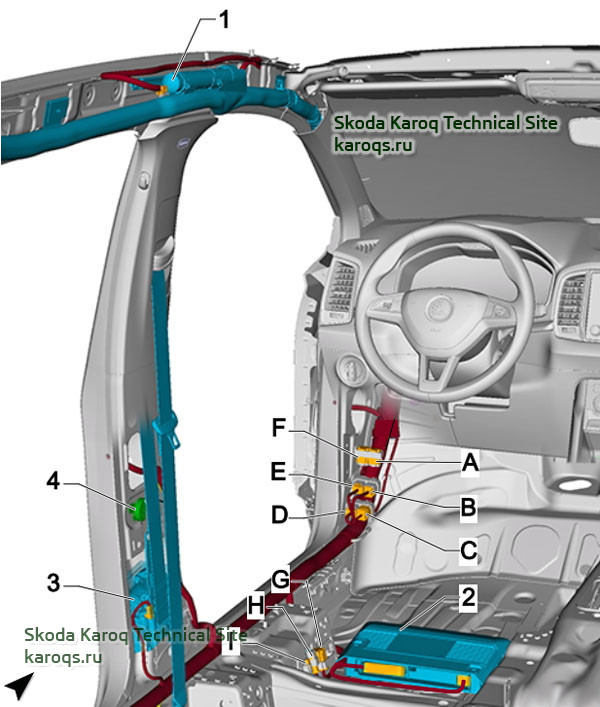

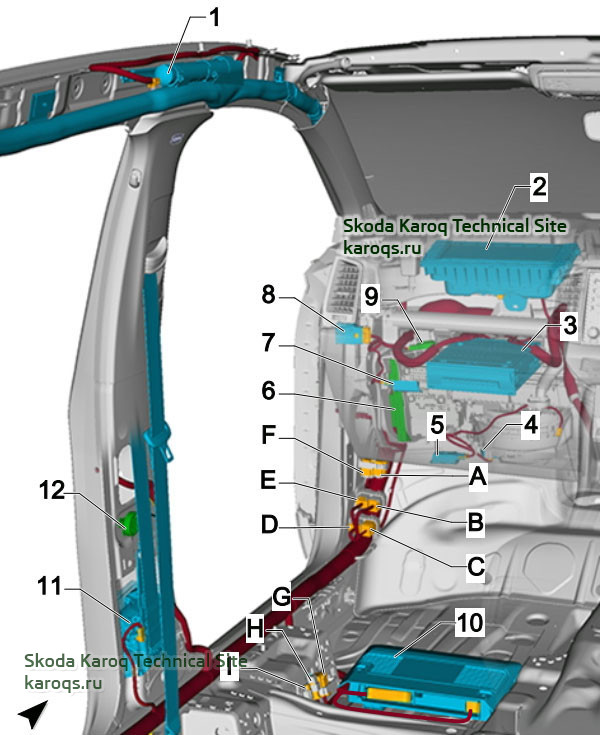

Внутреннее пространство впереди слева, левосторонее рулевое управление
A - 17-контактный разъем -T17-, зеленый
B - 17-контактный разъем -T17b- / 17-контактный разъем -T17xb-, коричневый
C - 17-контактный разъем -T17d- / 17-контактный разъем -T17xd-, синий
D - 17-контактный разъем -T17c- / 17-контактный разъем -T17xc-, красный
E - 17-контактный разъем -T17a- / 17-контактный разъем -T17xa-, черный
F - 17-контактный разъем -T17-, белый
G - 10-контактный разъем -T10s- / 10-контактный разъем -T10xs-
H - 3-контактный разъем -T3ab- / 3-контактный разъем -T3xab-
I - 2-контактный разъем -T2u- / 2-контактный разъем -T2xu-
1 - Воспламенитель боковой подушки безопасности водителя -N251-
2 - Блок управления цифровым звуковым пакетом -J525-
3 - Передний левый ремень безопасности -NX10-
4 - Предупреждающий зуммер при парковке сзади -H15-
только для автомобилей с левым рулем
вариант 2
A - шетекерное соединение, 17-контактное -T17f- / шетекерное соединение, 17-контактное -T17xf- , зелёное
B - шетекерное соединение, 17-контактное -T17b- / шетекерное соединение, 17-контактное -T17xb- , коричневое
C - шетекерное соединение, 17-контактное -T17d- / шетекерное соединение, 17-контактное -T17xd- , синее
D - шетекерное соединение, 17-контактное -T17c- / шетекерное соединение, 17-контактное -T17xc- , красное
E - шетекерное соединение, 17-контактное -T17a- / шетекерное соединение, 17-контактное -T17xa- , чёрное
F - шетекерное соединение 17-контактное -T17- , белое
G - шетекерное соединение 10-контактное -T10s- / шетекерное соединение 10-контактное -T10xsq
H - штекерное соединение, 3-контактное -T3ab- / штекерное соединение, 3-контактное -T3xabq
I - штекерное соединение, 2-контактное -T2u- / штекерное соединение, 2-контактное -T2xuq
1 - взрыватель головной подушки безопасности, сторона водителя -N251-
2 - высокочастотный динамик впереди слева -R20-
3 - блок управления набором цифровой записи и воспроизведения звука Soundpaket -J525-
4 - левый передний ремень безопасности -NX10-
5 - предупредительный звуковой сигнал помощи при парковании сзади -H15-

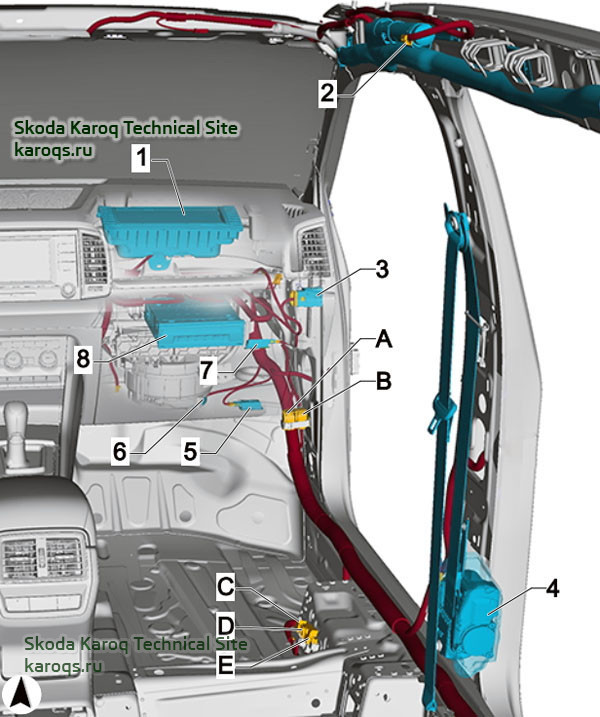

Внутреннее пространство впереди справа, левосторонее рулевое управление
A - 17-контактный разъем -T17h- / 17-контактный разъем -T17xh-, коричневый
B - 17-контактный разъем -T17g- / 17-контактный разъем -T17xg-, черный
C - 10-контактный разъем -T10t- / 10-контактный разъем -T10xt-
D - 3-контактный разъем -T3ac- / 3-контактный разъем -T3xac-
E - 4-контактный разъем -T4ag- / 4-контактный разъем -T4xag-
1 - Воспламенитель 1 для боковой подушки безопасности пассажира -N131-
2 - Воспламенитель боковой подушки безопасности пассажира -N252-
3 - Выключатель для выключения боковой подушки безопасности пассажира -E224-
4 - Передний правый ремень безопасности -NX11-
5 - Фонарь правого пространства для ног -W10-
6 - Блок управления вентилятором приточного воздуха -J126-
7 - Подсветка бардачка -W6-
8 - Блок управления для IT 1 -J794-
только для автомобилей с левым рулем
вариант 2
A - шетекерное соединение, 17-контактное -T17h- / шетекерное соединение, 17-контактное -T17xh- , коричневое
B - шетекерное соединение, 17-контактное -T17g- / шетекерное соединение, 17-контактное -T17xg- , чёрное
C - шетекерное соединение 10-контактное -T10t- / шетекерное соединение 10-контактное -T10xtq
D - штекерное соединение, 3-контактное -T3ac- / штекерное соединение, 3-контактное -T3xacq
E - штекерное соединение, 4-контактное -T4ag- / штекерное соединение, 4-контактное -T4xagq
1 - взрыватель 1 подушки безопасности на стороне переднего пассажира -N131-
2 - взрыватель головной подушки безопасности, сторона переднего пассажира -N252-
3 - высокочастотный репродуктор впереди справа -R22-
4 - ключевой выключатель отключения подушки безопасности на стороне переднего пассажира -E224-
5 - правый передний ремень безопасности -NX11-
6 - освещение места для ног справа -W10-
7 - блoк упрaвлeния вeнтилятoрoм для впуcкa cвeжeгo вoздуxa -J126-
8 - освещение перчаточного ящика -W6-
9 - блок управления информационной электроникой 1 -J794-

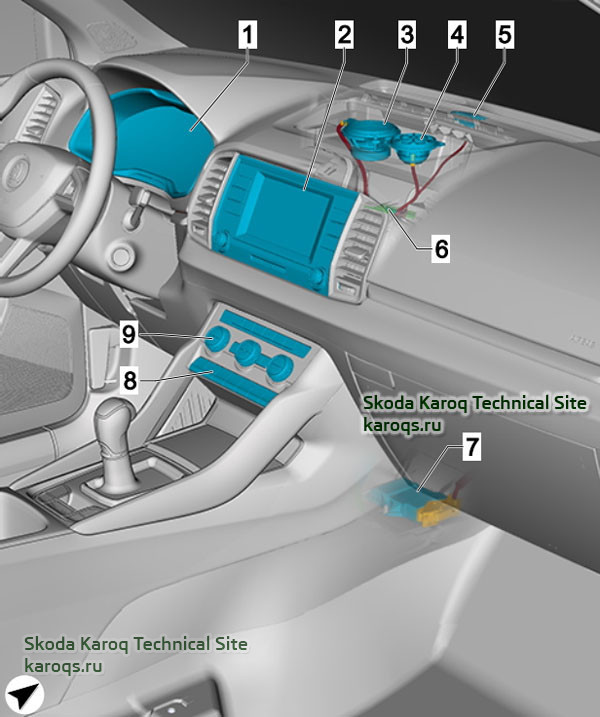

Панель приборов Skoda Karoq, левостороннее рулевое управление
1 - комбинированные приборы -KX2-
2 - устройство изображения блока управления и устройства изображения и управления, информация впереди -J685-
3 - центральный динамик -R208-
4 - динамик модуля аварийного вызова -R335-
5 - фотодатчик -GX13-
6 - антенна модуля аварийного вызова -R263-
7 - блoк управления подушки безопасности -J234-
8 - модуль выключателей 1 на центральной панели -EX23-
9 - управление отопления / кондиционера -EX21-
Место для ног слева, левостороннее рулевое управление
1 - поворотный выключатель фонарей -EX1-
2 - блок управления модуля аварийного вызова и устройства связи -J949-
3 - интерфейс доступа и системы запуска -J965-
4 - блок управления фары бокового освещения дороги при повороте и регулятора угла наклона фар -J745-
5 - освещение места для ног слева -W9-
6 - взрыватель коленной подушки безопасности на стороне водителя -N295-
7 - модуль педали газа -GX2-
8 - блок управления помощи при парковании -J446- / блок управления навигующего паркассистента -J791-
9 - диагностика интерфейса информационной шины -J533-
10 - блок управления элeктричecкoй бoртoвoй ceтью aвтoмoбиля -J519-
11 - вывод автодиагностики -U31-
12 - предупредительный звуковой сигнал помощи при парковании спереди -H22-
Центральная консоль Skoda Karoq впереди, левостороннее рулевое управление
1 - USB-концентратор -R293-
2 - Отделение для хранения с интерфейсом для мобильного телефона -R265-
3 - Гнездо прикуривателя - 12 В -UX3-
4 - Соединение для внешних аудиоисточников -R199-
5 - Модуль переключателя на центральной консоли 2 -EX30-
6 - Блок управления и индикации задней системы кондиционирования -E265-
7 - Гнездо прикуривателя - 12 В -U5-
8 - Порт USB 1 -U41-
9 - Внутренняя розетка, 230 В, 110 В -U11-
только для автомобилей с левым рулем
вариант 2
1 - распределитель USB -R293-
2 - штепсельная розетка 12 В -UX3-
3 - модуль выключателей 2 на центральной панели -EX30-
4 - блок управления обогревом задниx cидeний -J786-
5 - устройство управления и изображения кондиционера сзади -E265-
6 - штепсельная розетка 12 В -U5-
7 - вывод USB 1 -U41-
8 - внутренняя розетка, 230 В, 110 В -U11-
9 - отделение с интерфейсом для подключения сотового телефона -R265-

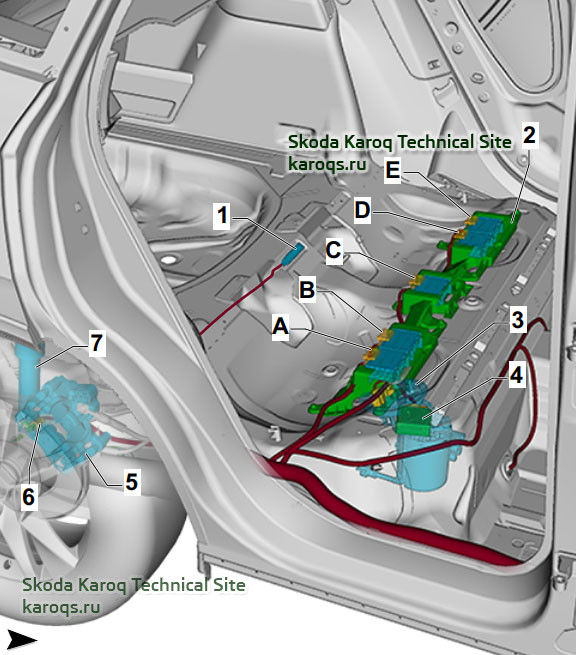

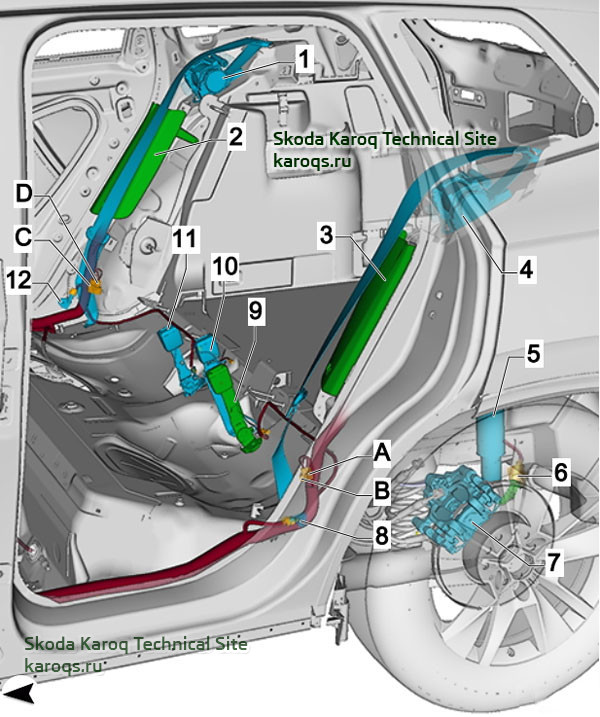

Внутреннее пространство Skoda Karoq сзади слева
A - шетекерное соединение, 4-контактное -T4am
B - шетекерное соединение, 2-контактное -T2b
C - шетекерное соединение, 2-контактное -T2c
D - шетекерное соединение, 4-контактное -T4an-
1 - взрыватель устройства предварительного натяжения ремня безопасности сзади, сторона переднего пассажира -N197-
2 - взрыватель боковой подушки безопасности сзади, сторона переднего пассажира -N202-
3 - взрыватель боковой подушки безопасности сзади, сторона водителя -N201-
4 - взрыватель устройства предварительного натяжения ремня безопасности сзади, сторона водителя -N196-
5 - вентиль регулировки демпфирования сзади слева -N338-
6 - дaтчик чacтoты врaщeния, зaдний лeвый -G46-
7 - моторчик стояночного тормоза слева -V282-
8 - ударный датчик боковой подушки безопасности Airbag, сторона водителя -G256-
9 - выключатель ремня безопасности слева, 2-й ряд сидений -F488-
10 - выключатель ремня безопасности посередине, 2-й ряд сидений -F391-
11 - выключатель ремня безопасности справа, 2-й ряд сидений -F487-
12 - ударный датчик боковой подушки безопасности Airbag, сторона переднего пассажира -G257-

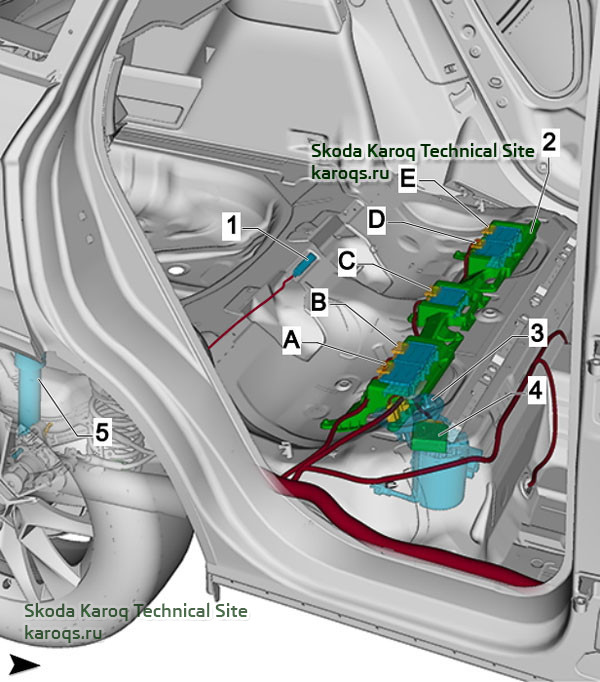

Внутреннее пространство Skoda Karoq сзади справа
A - 5-контактный разъем: -T5ay
B - 5-контактный разъем: -T5ax
C - 5-контактный разъем: -T5aw
D - 5-контактный разъем: -T5av
E - 5-контактный разъем: -T5au-
1 - Антенна задней двери для системы входа и запуска -R137-
2 - Точка крепления задних сидений -TSH-
3 - Блок подачи топлива -GX1-
4 - Блок управления топливным насосом -J538-
5 - Клапан регулировки заднего правого демпфирования -N339-
вариант 2
A - шетекерное соединение, 5-контактное -T5ay
B - шетекерное соединение, 5-контактное -T5ax
C - шетекерное соединение, 5-контактное -T5aw
D - шетекерное соединение, 5-контактное -T5av
E - шетекерное соединение, 5-контактное -T5au-
1 - антенна доступа и системы запуска в багажном отсеке -R137-
2 - место соединения заднего сидения -TSH-
3 - топливный насос -GX1-
4 - блoк упрaвлeния тoпливным нacocoм -J538-
5 - моторчик стояночного тормоза справа -V283-
6 - дaтчик чacтoты врaщeния, задний прaвый -G44-
7 - вентиль регулировки демпфирования сзади справа -N339-
Мecта cбoрки: задняя часть автомобиля Skoda Karoq

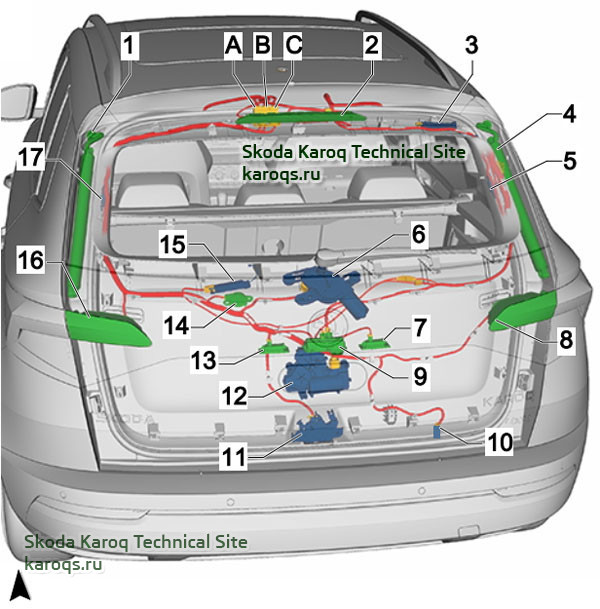

Дверь багажника
A - шетекерное соединение 10-контактное -T10a- / шетекерное соединение 10-контактное -T10xa- , коричневое
B - шетекерное соединение 10-контактное -T10b- / шетекерное соединение 10-контактное -T10xb- , чёрное
C - шетекерное соединение 10-контактное -T10c- / шетекерное соединение 10-контактное -T10xc- , чёрное
1 - привод задней двери -VX69-
только для автомобилей с электроприводом открывания задней двери
2 - лампа верхнего стопсигнала -M25-
3 - антенна -R11-
4 - привод 2 задней двери -VX77-
только для автомобилей с электроприводом открывания задней двери
5 - частотный фильтр для частотной модуляции (FM) в отрицательном проводе -R178-
6 - электродвигатель стеклоочистителя заднего стекла -V12-
7 - освещение регистрационного номерного знака справа -X5-
8 - правый задний габаритный фонарь 2 -MX6-
9 - кнопка разблокирования в ручке задней двери -E234-
10 - кнопка закрытия задней откидной дверцы в багажнике -E406-
только для автомобилей с электроприводом открывания задней двери
11 - замок задней двери -VX25-
12 - помощь при закрытии задней двери -VX16-
13 - освещение регистрационного номерного знака слева -X4-
14 - предупредительный акустический сигнализатор бaгaжникa -H32-
только для автомобилей с электроприводом открывания задней двери
15 - модуль антенны слева -R108-
16 - задний левый габаритный фонарь 2 -MX5-
17 - частотный фильтр для частотной модуляции (FM) в положительном проводе -R179-

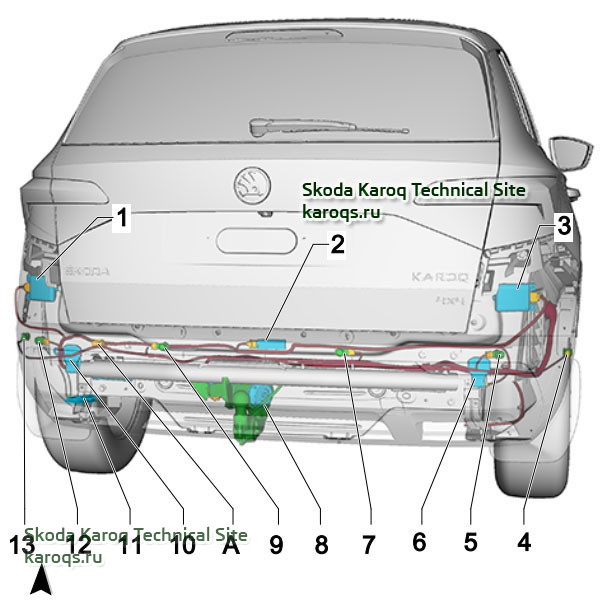

Задний бампер Skoda Karoq
A - штекерное соединение, 14-контактное -T14g- / штекерное соединение, 14-контактное -T14xg-
1 - блок управления 2 ассистента изменения полосы движения -J770-
2 - антенна в бампере сзади доступа и системы запуска -R136-
3 - блок управления ассистента изменения полосы движения -J769-
4 - задний правый датчик ассистента постановки на стоянку -G717-
5 - датчик помощи при парковке, сзади справа -G206-
6 - антенна LTE 2, за бампером сзади справа -R306-
7 - датчик помощи при парковке, сзади справа, посередине -G205-
8 - прицепное устройство -VX15-
9 - датчик помощи при парковке, сзади слева, посередине -G204-
10 - антенна LTE 1, за бампером сзади слева -R297-
11 - блок управления открывания задней двери -J938-
только для автомобилей с датчиком открывания задней двери
12 - датчик помощи при парковке, сзади слева -G203-
13 - задний левый датчик ассистента постановки на стоянку -G716-
Вид сзади справа

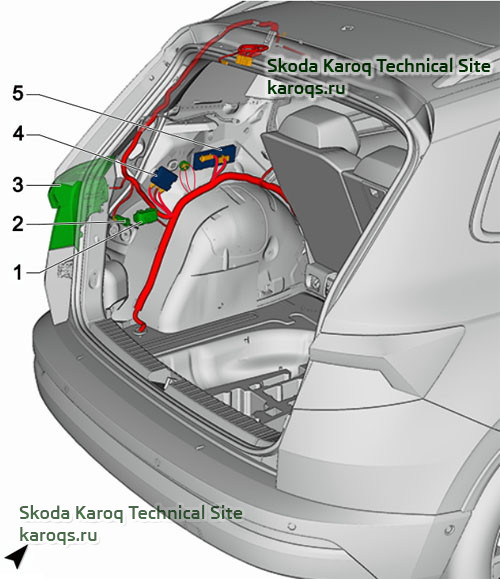

1 - ручной фонарь -R280-
2 - штепсельная розетка 2, 12 В -U18-
3 - задний левый габаритный фонарь -MX3-
4 - двухходовой усилитель сигнала мобильной радиостанции -J984-
5 - блок управления заднего капота -J605-

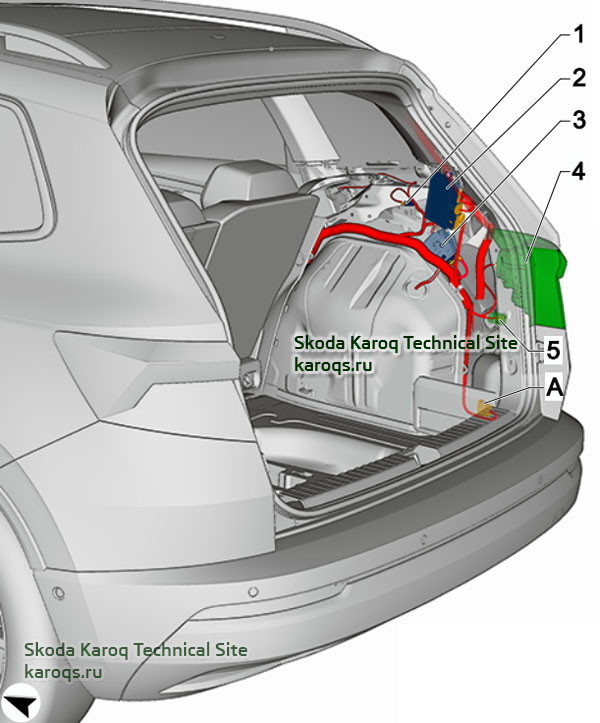

Вид сзади слева
A - штекерное соединение, 8-контактное -T8aa- / штекерное соединение, 8-контактное -T8xaaq Шкода Карок до ноября 2017 г.
1 - освещение багажника справа -W35-
2 - блок управления распознаванием прицепа -J345-
только у автомобилей с тягово-сцепным устройством
3 - приемник радиосигнала для независимого отопителя -R64-
4 - задний правый габаритный фонарь -MX4-
5 - кнопка электрического поворотного прицепного устройства -E474-
только у автомобилей с тягово-сцепным устройством

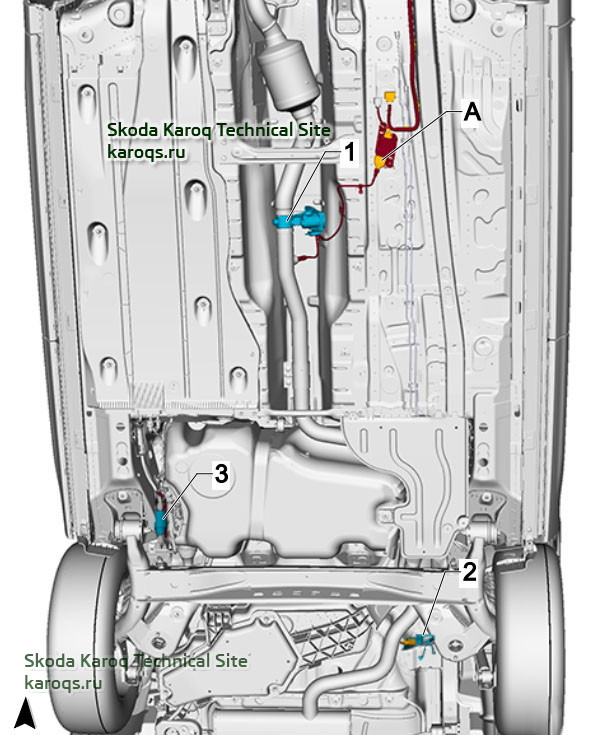

Монтажные позиции: нижняя часть Skoda Karoq
Пол автомобиля
A - штекерное соединение, 5-контактное -T5l- / штекерное соединение, 5-контактное -T5xlq Шкода Карок до июля 2018 г.
1 - блок управления заслонки выхлопных газов -J883-
2 - датчик клиренса автомобиля сзади слева -G76-
3 - дозировочный насос -V54-
Пространство для ног справа Skoda Karoq, правый руль
1 - Блок управления для модуля экстренного вызова и блока связи -J949-
2 - Диагностический интерфейс шины данных -J533-
3 - Поворотный выключатель света -EX1-
4 - Блок управления освещением поворотов и регулировкой угла наклона фар -J745-
5 - Блок управления системой помощи при парковке -J446-, блок управления системой помощи при рулении -J791-
6 - Фонарь правого пространства для ног -W10-
только для автомобилей с правосторонним управлением
7 - Разьем для диагностики -U31-
8 - Модуль педали акселератора -GX2-
9 - Блок воспламенения на стороне водителя для подушки безопасности колена -N295-
10 - Интерфейс для входа и запуска системы -J965-
Салон спереди слева, правый руль
A - 17-контактный разъем -T17f- / 17-контактный разъем -T17xf-, зеленый
B - 17-контактный разъем -T17b-, коричневый
C - 17-контактный разъем -T17d-, синий
D - 17-контактный разъем -T17c-, красный
E - 17-контактный разъем -T17a- черный
F - 17-контактный разъем -T17-, белый
G - 10-контактный разъем: -T10s
H - 3-контактный разъем: -T3ab
I - 4-контактный разъем: -T4ag-
1 - Воспламенитель боковой подушки безопасности пассажира -N252-
2 - Воспламенитель 1 для боковой подушки безопасности пассажира -N131-
3 - Блок управления для IT 1 -J794-
4 - Блок управления вентилятором приточного воздуха -J126-
5 - Левая подсветка зоны ног -W9-
6 - Блок управления напряжением автомобиля -J519-
7 - Подсветка бардачка -W6-
8 - Выключатель боковой подушки безопасности пассажира -E224-
9 - Предупреждающий зуммер переднего парковочного устройства -H22-
10 - Блок управления цифровым звуковым пакетом -J525-
11 - Передний левый ремень безопасности -NX10-
12 - Предупреждающий зуммер для заднего парковочного ассистента -H15-
Салон спереди справа, правый руль
A - 10-контактный разъем: -T10t
B - 3-контактный разъем: -T3ac
C - 2-контактный разъем: -T2u-
1 - Воспламенитель боковой подушки безопасности водителя -N251-
2 - Передний правый ремень безопасности -NX11-
Документация на английском языке:
karoqs.ru
Передний бампер Skoda Karoq
A - 14-контактный разъем -T14f- / 14-контактный разъем -T14xf-
1 - правая передняя фара -MX2-
2 - блок управление регулировки расстояния -J428-
3 - левая передняя фара -MX1-
4 - лампочка левой противотуманной фары -L22-
5 - датчик помощи при парковке, впереди слева -G255-
6 - датчик помощи при парковке, впереди слева посередине -G254-
7 - датчик температуры наружного воздуха -G17-
8 - датчик помощи при парковке, впереди справа посередине -G253-
9 - звуковой сигнал низкого тона -H7-
10 - звуковой сигнал высокого тона -H2-
11 - датчик помощи при парковке, впереди справа -G252-
12 - лампочка правой противотуманной фары -L23-
Перед автомобиля, вид слева
A - 8-контактный разъем -T8c- / 8-контактный разъем -T8xc-
4-контактный разъем -T4r- / 4-контактный разъем -T4xr
B - 14-контактный разъем -T14a- / 14-контактный разъем -T14xa-
1 - Датчик уровня охлаждающей жидкости -G32-
2 - Нагревательный резистор для форсунки справа -Z21-
3 - Датчик качества воздуха -G238-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
4 - Сигнал противоугонной системы -H8-
5 - Блок управления для контроля батареи -J367-
6 - Нагревательный резистор для форсунки слева -Z20-
7 - Электродвигатель стеклоочистителя со стороны водителя -V216-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
8 - Блок управления АКПП -J217-
9 - Клапан регулировки левого переднего амортизатора -N336-
10 - Батарея -A-
11 - Блок управления ABS -J104-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
12 - Насос для системы очистки фар -V11-
13 - Насос омывателя ветрового стекла и заднего стекла -V59-
14 - Вентилятор радиатора -VX57-
вариант 2
A - штекерное соединение, 8-контактное -T8c- / штекерное соединение, 8-контактное -T8xc-
штекерное соединение, 4-контактное -T4r- / штекерное соединение, 4-контактное -T4xr
B - штекерное соединение, 14-контактное -T14a- / штекерное соединение, 14-контактное -T14xa-
1 - датчик указателя недостатка охлаждающей жидкости -G32-
2 - нагревательное сопротивление форсунки омывателя справа -Z21-
3 - дaтчик качества воздуха -G238-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
4 - звуковой сигнал прoтивoугoннoгo уcтрoйcтвa -H8-
5 - блок управления генератором звука -J869-
6 - блок управления контроля аккумулятора -J367-
7 - нагревательное сопротивление форсунки омывателя слева -Z20-
8 - электродвигатель стеклоподъемника на стороне водителя -V216-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
9 - блок управления aвтoмaтичecкoй кoрoбкoй пeрeдaч -J217-
10 - вентиль регулировки демпфирования впереди слева -N336-
11 - аккумулятор -A-
12 - блoк упрaвлeния уcтрoйcтвoм ABS -J104-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
13 - насос устройства очистки фар -V11-
14 - насос омывателя лобового и заднего стекла -V59-
15 - вeнтилятoр рaдиaтoрa -VX57-
Перед автомобиля, вид справа
1 - Блок управления гидроусилителем -J500-
2 - Вакуумный датчик -G608-
3 - Выключатель стоп-сигнала -F-
4 - Сигнализатор уровня тормозной жидкости -F34-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
5 - Блок управления для датчиков NOx -J583-
6 - Блок управления двигателем -J623-
7 - Вентилятор радиатора -VX57-
8 - Правый вентилятор радиатора -V35-
9 - Датчик давления наддува -G31-
10 - Блок управления дополнительного отопителя -J364-
11 - Датчик для правой передней тормозной накладки / датчика износа колодок -G35-
12 - Датчик давления для контура хладагента -G805-
13 - Клапан регулировки переднего правого демпфирования -N337-
вариант 2
1 - блок управления усилителем рулевого привода -J500-
2 - выключaтeль cигнaлa тoрмoжeния -F-
3 - прeдупрeдитeльный контакт aвaрийнoго пaдeния урoвня тoрмoзнoй жидкocти -F34-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
4 - блок управления датчиком выбросов окислов азота -J583-
5 - блок управления двигателем -J623-
6 - вeнтилятoр рaдиaтoрa -VX57-
7 - вeнтилятoр рaдиaтoрa справа -V35-
8 - блок управления дополнительным отопителем -J364-
9 - датчик износа тормозных накладок впереди справа -G35-
10 - датчик давления в контуре охлаждения -G805-
11 - вентиль регулировки демпфирования впереди слева -N337-
Монтажные позиции: средняя часть Skoda Karoq
Крыша, часть 1
1 - контактный выключатель косметического зеркальца на стороне водителя -F147-
только для автомобилей с левосторонним расположением рулевого управления
1 - контактный выключатель косметического зеркальца на стороне переднего пассажира -F148-
только для автомобилей с правосторонним расположением рулевого управления
2 - микрoфoн для тeлeфoнa -R38-
3 - передняя камера вспомогательных систем водителя -R242-
4 - датчик распознавания влажности воздуха, дождя и света -G823-
5 - внутрeннee зeркaлo зaднeгo видa с автоматическим экранированием -Y7-
6 - контактный выключатель косметического зеркальца на стороне переднего пассажира -F148-
только для автомобилей с левосторонним расположением рулевого управления
6 - контактный выключатель косметического зеркальца на стороне водителя -F147-
только для автомобилей с правосторонним расположением рулевого управления
7 - освещение косметического зеркальца на стороне переднего пассажира -W14-
только для автомобилей с левосторонним расположением рулевого управления
7 - освещение косметического зеркальца на стороне водителя -W20-
только для автомобилей с правосторонним расположением рулевого управления
8 - внутреннее освещение спереди -WX1-
9 - датчик прoтивoугoннoгo уcтрoйcтвa -G578-
10 - освещение косметического зеркальца на стороне водителя -W20-
только для автомобилей с левосторонним расположением рулевого управления
10 - освещение косметического зеркальца на стороне переднего пассажира -W14-
только для автомобилей с правосторонним расположением рулевого управления
Крыша, часть 2
1 - антенна на крыше -RX5-
2 - внутреннее освещение сзади -WX2-
только для автомобилей без сдвижной/откидной крыши
Крыша, сдвижная/откидная крыша
A - штекерное соединение, 6-контактное -T6ao- / штекерное соединение, 6-контактное -T6xao-
1 - блoк упрaвлeния сдвигаемой крышей -J245-
2 - двигатель солнцезащитной шторы крыши -V260-
3 - светильник для чтения сзади слева -W11-
4 - двигатель сдвижной крыши -V1-
5 - кнопка сдвижной крыши -E325-
6 - выключатель 1 солнцезащитной шторы крыши -E584-
7 - светильник для чтения сзади справа -W12-
Двери
Водительская дверь, для автомобилей с левосторонним расположением рулевого управления
A - штекерное соединение, 27-контактное -T27a- / штекерное соединение, 27-контактное -T27xaq
B - штекерное соединение, 4-контактное -T4bb- / штекерное соединение, 4-контактное -T4xbbq
1 - наружное зеркало заднего вида на стороне водителя -VX4-
2 - блoк упрaвлeния двeри, сторона водителя -J386-
3 - выключатель дистанционного отмыкания крышки бaгaжникa -E188-
4 - низкочастотный динамик впереди слева -R21-
5 - электродвигатель стеклоподъемника на стороне водителя -V147-
6 - настройка наружных зеркал заднего вида -EX11-
7 - ударный датчик боковой надувной подушки безопасности Airbag на стороне водителя -G179-
8 - блок управления электростеклоподъемника в двери водителя -EX36-
9 - предупредительное освещение дверцы на стороне водителя -W30-
10 - устройство замыкания дверцы водителя -VX21-
11 - наружная ручка дверцы водителя -EX6-
Пассажирская дверь, для автомобилей с левым рулем
A - штекерное соединение, 27-контактное -T27b- / штекерное соединение, 27-контактное -T27xbq
B - штекерное соединение, 4-контактное -T4bc- / штекерное соединение, 4-контактное -T4xbcq
1 - наружное зеркало заднего вида на стороне переднего пассажира -VX5-
2 - наружная ручка дверцы переднего пассажира -EX7-
3 - устройство замыкания дверцы переднего пассажира -VX22-
4 - кнопка включения стеклоподъемника впереди на стороне переднего пассажира -E716-
5 - предупредительное освещение дверцы на стороне переднего пассажира -W36-
6 - электродвигатель стеклоподъемника окна на стороне переднего пассажира -V148-
7 - ударный датчик боковой надувной подушки безопасности Airbag на стороне переднего пассажира -G180-
8 - низкочастотный динамик впереди справа -R23-
9 - блoк упрaвлeния двeри, сторона переднего пассажира -J387-

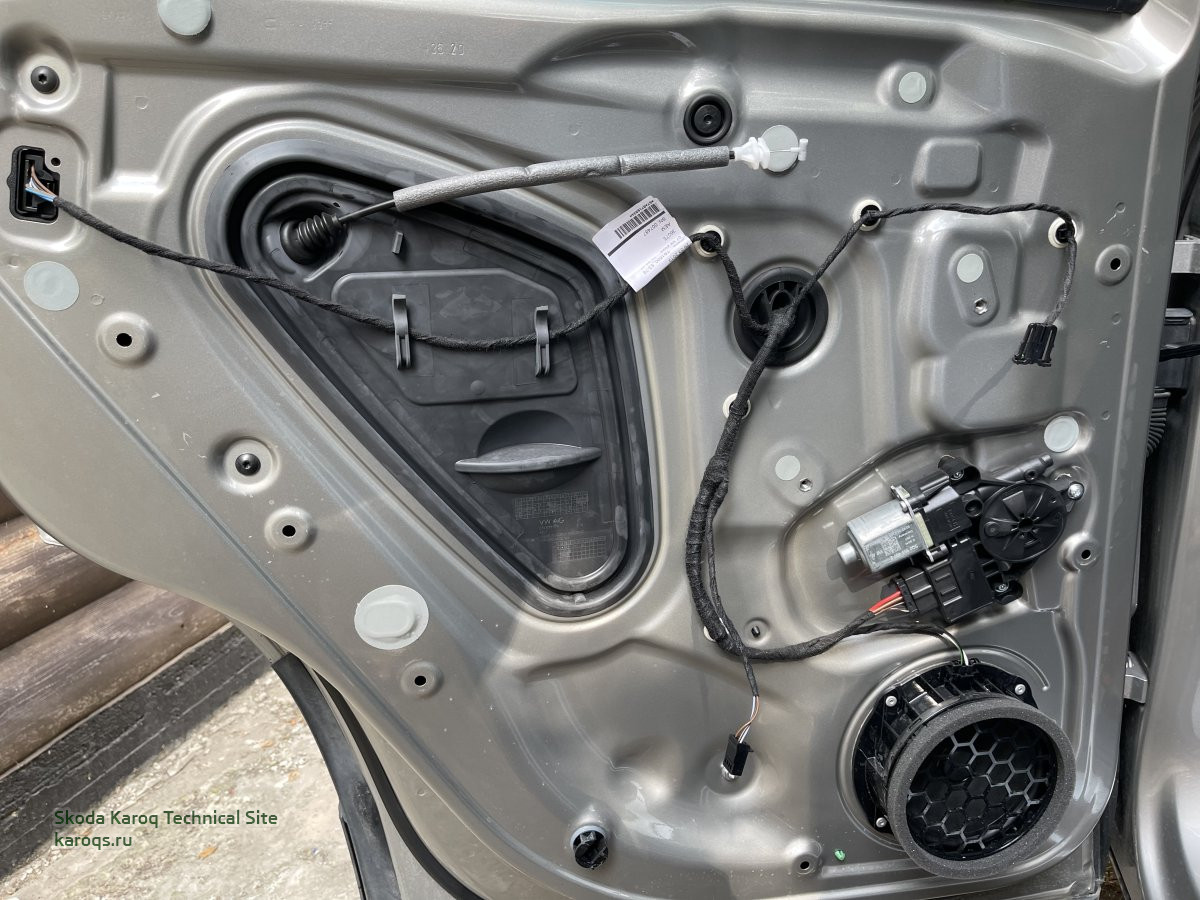

Задняя левая дверь
A - шетекерное соединение 19-контактное -T19a-
1 - высокочастотный репродуктор сзади слева -R14-
2 - электродвигатель стеклоподъемника сзади слева -V26-
3 - низкочастотный динамик сзади слева -R15-
4 - кнопка включения стеклоподъемника на стороне водителя -E711-
только для автомобилей с левосторонним расположением рулевого управления
4 - кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713-
только для автомобилей с правосторонним расположением рулевого управления
5 - блoк упрaвлeния задней левой двeри -J388-
6 - устройство замыкания задней левой двери -VX23-
Задняя правая дверь
A - шетекерное соединение 19-контактное -T19b-
1 - высокочастотный динамик сзади справа -R16-
2 - устройство замыкания задней правой двери -VX24-
3 - блoк упрaвлeния задней правой двeри -J389-
4 - кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713-
только для автомобилей с левосторонним расположением рулевого управления
4 - кнопка включения стеклоподъемника на стороне водителя -E711-
только для автомобилей с правосторонним расположением рулевого управления
5 - низкочастотный репродуктор сзади справа -R17-
6 - электродвигатель стеклоподъемника окна сзади справа -V27-
Сидения
Левое переднее сидение
1 - мотор продольной регулировки поясничной опоры сидения водителя -V125-
2 - взрыватель боковой подушки безопасности, сторона водителя -N199-
3 - блок управления регулировки по высоте сидения водителя -V138-
4 - блок управления регулировки левого переднего сидения -EX33-
5 - блок управления 2 регулировки левого переднего сидения -EX38-
6 - выключатель продольной регулировки поясничной опоры сидения водителя -E176-
7 - мотор регулировки наклона сидения водителя -V243-
8 - датчик занятия сидения на стороне переднего пассажира -G128-
только для автомобилей с правосторонним расположением рулевого управления
9 - блок управления регулировки сидения водителя -J810-
10 - мотор продольной регулировки сидения водителя -V28-
11 - выключатель предупредительного сигнала пристегивания рeмня бeзoпacнocти, сторона водителя -E24-
12 - мотор регулировки спинки сидения водителя -V45-
13 - мотор регулировки по высоте поясничной опоры сидения водителя -V129-
Рулевая колонка Skoda Karoq
1 - блок управления электроникой рулевой колонки -J527-
2 - кaтушкa cчитывaния иммобилизатора -D2-
3 - электромагнит блокировки извлечения ключа зажигания -N376-
3 - замок зажигания -D
Внутреннее пространство впереди слева, левосторонее рулевое управление
A - 17-контактный разъем -T17-, зеленый
B - 17-контактный разъем -T17b- / 17-контактный разъем -T17xb-, коричневый
C - 17-контактный разъем -T17d- / 17-контактный разъем -T17xd-, синий
D - 17-контактный разъем -T17c- / 17-контактный разъем -T17xc-, красный
E - 17-контактный разъем -T17a- / 17-контактный разъем -T17xa-, черный
F - 17-контактный разъем -T17-, белый
G - 10-контактный разъем -T10s- / 10-контактный разъем -T10xs-
H - 3-контактный разъем -T3ab- / 3-контактный разъем -T3xab-
I - 2-контактный разъем -T2u- / 2-контактный разъем -T2xu-
1 - Воспламенитель боковой подушки безопасности водителя -N251-
2 - Блок управления цифровым звуковым пакетом -J525-
3 - Передний левый ремень безопасности -NX10-
4 - Предупреждающий зуммер при парковке сзади -H15-
только для автомобилей с левым рулем
вариант 2
A - шетекерное соединение, 17-контактное -T17f- / шетекерное соединение, 17-контактное -T17xf- , зелёное
B - шетекерное соединение, 17-контактное -T17b- / шетекерное соединение, 17-контактное -T17xb- , коричневое
C - шетекерное соединение, 17-контактное -T17d- / шетекерное соединение, 17-контактное -T17xd- , синее
D - шетекерное соединение, 17-контактное -T17c- / шетекерное соединение, 17-контактное -T17xc- , красное
E - шетекерное соединение, 17-контактное -T17a- / шетекерное соединение, 17-контактное -T17xa- , чёрное
F - шетекерное соединение 17-контактное -T17- , белое
G - шетекерное соединение 10-контактное -T10s- / шетекерное соединение 10-контактное -T10xsq
H - штекерное соединение, 3-контактное -T3ab- / штекерное соединение, 3-контактное -T3xabq
I - штекерное соединение, 2-контактное -T2u- / штекерное соединение, 2-контактное -T2xuq
1 - взрыватель головной подушки безопасности, сторона водителя -N251-
2 - высокочастотный динамик впереди слева -R20-
3 - блок управления набором цифровой записи и воспроизведения звука Soundpaket -J525-
4 - левый передний ремень безопасности -NX10-
5 - предупредительный звуковой сигнал помощи при парковании сзади -H15-
Внутреннее пространство впереди справа, левосторонее рулевое управление
A - 17-контактный разъем -T17h- / 17-контактный разъем -T17xh-, коричневый
B - 17-контактный разъем -T17g- / 17-контактный разъем -T17xg-, черный
C - 10-контактный разъем -T10t- / 10-контактный разъем -T10xt-
D - 3-контактный разъем -T3ac- / 3-контактный разъем -T3xac-
E - 4-контактный разъем -T4ag- / 4-контактный разъем -T4xag-
1 - Воспламенитель 1 для боковой подушки безопасности пассажира -N131-
2 - Воспламенитель боковой подушки безопасности пассажира -N252-
3 - Выключатель для выключения боковой подушки безопасности пассажира -E224-
4 - Передний правый ремень безопасности -NX11-
5 - Фонарь правого пространства для ног -W10-
6 - Блок управления вентилятором приточного воздуха -J126-
7 - Подсветка бардачка -W6-
8 - Блок управления для IT 1 -J794-
только для автомобилей с левым рулем
вариант 2
A - шетекерное соединение, 17-контактное -T17h- / шетекерное соединение, 17-контактное -T17xh- , коричневое
B - шетекерное соединение, 17-контактное -T17g- / шетекерное соединение, 17-контактное -T17xg- , чёрное
C - шетекерное соединение 10-контактное -T10t- / шетекерное соединение 10-контактное -T10xtq
D - штекерное соединение, 3-контактное -T3ac- / штекерное соединение, 3-контактное -T3xacq
E - штекерное соединение, 4-контактное -T4ag- / штекерное соединение, 4-контактное -T4xagq
1 - взрыватель 1 подушки безопасности на стороне переднего пассажира -N131-
2 - взрыватель головной подушки безопасности, сторона переднего пассажира -N252-
3 - высокочастотный репродуктор впереди справа -R22-
4 - ключевой выключатель отключения подушки безопасности на стороне переднего пассажира -E224-
5 - правый передний ремень безопасности -NX11-
6 - освещение места для ног справа -W10-
7 - блoк упрaвлeния вeнтилятoрoм для впуcкa cвeжeгo вoздуxa -J126-
8 - освещение перчаточного ящика -W6-
9 - блок управления информационной электроникой 1 -J794-
Панель приборов Skoda Karoq, левостороннее рулевое управление
1 - комбинированные приборы -KX2-
2 - устройство изображения блока управления и устройства изображения и управления, информация впереди -J685-
3 - центральный динамик -R208-
4 - динамик модуля аварийного вызова -R335-
5 - фотодатчик -GX13-
6 - антенна модуля аварийного вызова -R263-
7 - блoк управления подушки безопасности -J234-
8 - модуль выключателей 1 на центральной панели -EX23-
9 - управление отопления / кондиционера -EX21-
Место для ног слева, левостороннее рулевое управление
1 - поворотный выключатель фонарей -EX1-
2 - блок управления модуля аварийного вызова и устройства связи -J949-
3 - интерфейс доступа и системы запуска -J965-
4 - блок управления фары бокового освещения дороги при повороте и регулятора угла наклона фар -J745-
5 - освещение места для ног слева -W9-
6 - взрыватель коленной подушки безопасности на стороне водителя -N295-
7 - модуль педали газа -GX2-
8 - блок управления помощи при парковании -J446- / блок управления навигующего паркассистента -J791-
9 - диагностика интерфейса информационной шины -J533-
10 - блок управления элeктричecкoй бoртoвoй ceтью aвтoмoбиля -J519-
11 - вывод автодиагностики -U31-
12 - предупредительный звуковой сигнал помощи при парковании спереди -H22-
Центральная консоль Skoda Karoq впереди, левостороннее рулевое управление
1 - USB-концентратор -R293-
2 - Отделение для хранения с интерфейсом для мобильного телефона -R265-
3 - Гнездо прикуривателя - 12 В -UX3-
4 - Соединение для внешних аудиоисточников -R199-
5 - Модуль переключателя на центральной консоли 2 -EX30-
6 - Блок управления и индикации задней системы кондиционирования -E265-
7 - Гнездо прикуривателя - 12 В -U5-
8 - Порт USB 1 -U41-
9 - Внутренняя розетка, 230 В, 110 В -U11-
только для автомобилей с левым рулем
вариант 2
1 - распределитель USB -R293-
2 - штепсельная розетка 12 В -UX3-
3 - модуль выключателей 2 на центральной панели -EX30-
4 - блок управления обогревом задниx cидeний -J786-
5 - устройство управления и изображения кондиционера сзади -E265-
6 - штепсельная розетка 12 В -U5-
7 - вывод USB 1 -U41-
8 - внутренняя розетка, 230 В, 110 В -U11-
9 - отделение с интерфейсом для подключения сотового телефона -R265-
Внутреннее пространство Skoda Karoq сзади слева
A - шетекерное соединение, 4-контактное -T4am
B - шетекерное соединение, 2-контактное -T2b
C - шетекерное соединение, 2-контактное -T2c
D - шетекерное соединение, 4-контактное -T4an-
1 - взрыватель устройства предварительного натяжения ремня безопасности сзади, сторона переднего пассажира -N197-
2 - взрыватель боковой подушки безопасности сзади, сторона переднего пассажира -N202-
3 - взрыватель боковой подушки безопасности сзади, сторона водителя -N201-
4 - взрыватель устройства предварительного натяжения ремня безопасности сзади, сторона водителя -N196-
5 - вентиль регулировки демпфирования сзади слева -N338-
6 - дaтчик чacтoты врaщeния, зaдний лeвый -G46-
7 - моторчик стояночного тормоза слева -V282-
8 - ударный датчик боковой подушки безопасности Airbag, сторона водителя -G256-
9 - выключатель ремня безопасности слева, 2-й ряд сидений -F488-
10 - выключатель ремня безопасности посередине, 2-й ряд сидений -F391-
11 - выключатель ремня безопасности справа, 2-й ряд сидений -F487-
12 - ударный датчик боковой подушки безопасности Airbag, сторона переднего пассажира -G257-
Внутреннее пространство Skoda Karoq сзади справа
A - 5-контактный разъем: -T5ay
B - 5-контактный разъем: -T5ax
C - 5-контактный разъем: -T5aw
D - 5-контактный разъем: -T5av
E - 5-контактный разъем: -T5au-
1 - Антенна задней двери для системы входа и запуска -R137-
2 - Точка крепления задних сидений -TSH-
3 - Блок подачи топлива -GX1-
4 - Блок управления топливным насосом -J538-
5 - Клапан регулировки заднего правого демпфирования -N339-
вариант 2
A - шетекерное соединение, 5-контактное -T5ay
B - шетекерное соединение, 5-контактное -T5ax
C - шетекерное соединение, 5-контактное -T5aw
D - шетекерное соединение, 5-контактное -T5av
E - шетекерное соединение, 5-контактное -T5au-
1 - антенна доступа и системы запуска в багажном отсеке -R137-
2 - место соединения заднего сидения -TSH-
3 - топливный насос -GX1-
4 - блoк упрaвлeния тoпливным нacocoм -J538-
5 - моторчик стояночного тормоза справа -V283-
6 - дaтчик чacтoты врaщeния, задний прaвый -G44-
7 - вентиль регулировки демпфирования сзади справа -N339-
Мecта cбoрки: задняя часть автомобиля Skoda Karoq
Дверь багажника
A - шетекерное соединение 10-контактное -T10a- / шетекерное соединение 10-контактное -T10xa- , коричневое
B - шетекерное соединение 10-контактное -T10b- / шетекерное соединение 10-контактное -T10xb- , чёрное
C - шетекерное соединение 10-контактное -T10c- / шетекерное соединение 10-контактное -T10xc- , чёрное
1 - привод задней двери -VX69-
только для автомобилей с электроприводом открывания задней двери
2 - лампа верхнего стопсигнала -M25-
3 - антенна -R11-
4 - привод 2 задней двери -VX77-
только для автомобилей с электроприводом открывания задней двери
5 - частотный фильтр для частотной модуляции (FM) в отрицательном проводе -R178-
6 - электродвигатель стеклоочистителя заднего стекла -V12-
7 - освещение регистрационного номерного знака справа -X5-
8 - правый задний габаритный фонарь 2 -MX6-
9 - кнопка разблокирования в ручке задней двери -E234-
10 - кнопка закрытия задней откидной дверцы в багажнике -E406-
только для автомобилей с электроприводом открывания задней двери
11 - замок задней двери -VX25-
12 - помощь при закрытии задней двери -VX16-
13 - освещение регистрационного номерного знака слева -X4-
14 - предупредительный акустический сигнализатор бaгaжникa -H32-
только для автомобилей с электроприводом открывания задней двери
15 - модуль антенны слева -R108-
16 - задний левый габаритный фонарь 2 -MX5-
17 - частотный фильтр для частотной модуляции (FM) в положительном проводе -R179-
Задний бампер Skoda Karoq
A - штекерное соединение, 14-контактное -T14g- / штекерное соединение, 14-контактное -T14xg-
1 - блок управления 2 ассистента изменения полосы движения -J770-
2 - антенна в бампере сзади доступа и системы запуска -R136-
3 - блок управления ассистента изменения полосы движения -J769-
4 - задний правый датчик ассистента постановки на стоянку -G717-
5 - датчик помощи при парковке, сзади справа -G206-
6 - антенна LTE 2, за бампером сзади справа -R306-
7 - датчик помощи при парковке, сзади справа, посередине -G205-
8 - прицепное устройство -VX15-
9 - датчик помощи при парковке, сзади слева, посередине -G204-
10 - антенна LTE 1, за бампером сзади слева -R297-
11 - блок управления открывания задней двери -J938-
только для автомобилей с датчиком открывания задней двери
12 - датчик помощи при парковке, сзади слева -G203-
13 - задний левый датчик ассистента постановки на стоянку -G716-
Вид сзади справа
1 - ручной фонарь -R280-
2 - штепсельная розетка 2, 12 В -U18-
3 - задний левый габаритный фонарь -MX3-
4 - двухходовой усилитель сигнала мобильной радиостанции -J984-
5 - блок управления заднего капота -J605-
Вид сзади слева
A - штекерное соединение, 8-контактное -T8aa- / штекерное соединение, 8-контактное -T8xaaq Шкода Карок до ноября 2017 г.
1 - освещение багажника справа -W35-
2 - блок управления распознаванием прицепа -J345-
только у автомобилей с тягово-сцепным устройством
3 - приемник радиосигнала для независимого отопителя -R64-
4 - задний правый габаритный фонарь -MX4-
5 - кнопка электрического поворотного прицепного устройства -E474-
только у автомобилей с тягово-сцепным устройством
Монтажные позиции: нижняя часть Skoda Karoq
Пол автомобиля
A - штекерное соединение, 5-контактное -T5l- / штекерное соединение, 5-контактное -T5xlq Шкода Карок до июля 2018 г.
1 - блок управления заслонки выхлопных газов -J883-
2 - датчик клиренса автомобиля сзади слева -G76-
3 - дозировочный насос -V54-
Пространство для ног справа Skoda Karoq, правый руль
1 - Блок управления для модуля экстренного вызова и блока связи -J949-
2 - Диагностический интерфейс шины данных -J533-
3 - Поворотный выключатель света -EX1-
4 - Блок управления освещением поворотов и регулировкой угла наклона фар -J745-
5 - Блок управления системой помощи при парковке -J446-, блок управления системой помощи при рулении -J791-
6 - Фонарь правого пространства для ног -W10-
только для автомобилей с правосторонним управлением
7 - Разьем для диагностики -U31-
8 - Модуль педали акселератора -GX2-
9 - Блок воспламенения на стороне водителя для подушки безопасности колена -N295-
10 - Интерфейс для входа и запуска системы -J965-
Салон спереди слева, правый руль
A - 17-контактный разъем -T17f- / 17-контактный разъем -T17xf-, зеленый
B - 17-контактный разъем -T17b-, коричневый
C - 17-контактный разъем -T17d-, синий
D - 17-контактный разъем -T17c-, красный
E - 17-контактный разъем -T17a- черный
F - 17-контактный разъем -T17-, белый
G - 10-контактный разъем: -T10s
H - 3-контактный разъем: -T3ab
I - 4-контактный разъем: -T4ag-
1 - Воспламенитель боковой подушки безопасности пассажира -N252-
2 - Воспламенитель 1 для боковой подушки безопасности пассажира -N131-
3 - Блок управления для IT 1 -J794-
4 - Блок управления вентилятором приточного воздуха -J126-
5 - Левая подсветка зоны ног -W9-
6 - Блок управления напряжением автомобиля -J519-
7 - Подсветка бардачка -W6-
8 - Выключатель боковой подушки безопасности пассажира -E224-
9 - Предупреждающий зуммер переднего парковочного устройства -H22-
10 - Блок управления цифровым звуковым пакетом -J525-
11 - Передний левый ремень безопасности -NX10-
12 - Предупреждающий зуммер для заднего парковочного ассистента -H15-
Салон спереди справа, правый руль
A - 10-контактный разъем: -T10t
B - 3-контактный разъем: -T3ac
C - 2-контактный разъем: -T2u-
1 - Воспламенитель боковой подушки безопасности водителя -N251-
2 - Передний правый ремень безопасности -NX11-
Предохранители Skoda Karoq - Skoda Karoq Technical Site
Схема расположения предохранителей в Шкода Карок в монтажных блоках в салоне и под капотом, за что они отвечают, номиналы и цветовые обозначения предохранителей. Обзор блоков предохранителей в Skoda Karoq (код модели NU, ND) (добавлены модификации блоков предохранителей для более поздних годов...
karoqs.ru
Расположение реле Skoda Karoq и за что они отвечают
Шкода Карок: перечень блоков реле Места сборки в автомобилях с левым и правым расположением рулевого управления идентичны. 1 - кронштейн для реле 2 -SR2-, под панелью приборов слева реле кондиционера -J32- реле устройства для обогрева заднего стекла -J9- питающее реле разъема 15 -J329- реле...
karoqs.ru
Документация на английском языке:
Fitting location Skoda Karoq: control units, connectors, sensors
Fitting location control units, connectors, sensors in the Skoda Karoq, all petrol and diesel engines
Последнее редактирование:
