Месторасположение электронных компонентов на Шкода Карок и их обозначения на электросхемах.
Передний бампер Skoda Karoq


1097


A - 14-контактный разъем -T14f- / 14-контактный разъем -T14xf-
1 - правая передняя фара -MX2-
2 - блок управление регулировки расстояния -J428-
3 - левая передняя фара -MX1-
4 - лампочка левой противотуманной фары -L22-
5 - датчик помощи при парковке, впереди слева -G255-
6 - датчик помощи при парковке, впереди слева посередине -G254-
7 - датчик температуры наружного воздуха -G17-
8 - датчик помощи при парковке, впереди справа посередине -G253-
9 - звуковой сигнал низкого тона -H7-
10 - звуковой сигнал высокого тона -H2-
11 - датчик помощи при парковке, впереди справа -G252-
12 - лампочка правой противотуманной фары -L23-


Перед автомобиля, вид слева



A - 8-контактный разъем -T8c- / 8-контактный разъем -T8xc-
4-контактный разъем -T4r- / 4-контактный разъем -T4xr
B - 14-контактный разъем -T14a- / 14-контактный разъем -T14xa-
1 - Датчик уровня охлаждающей жидкости -G32-
2 - Нагревательный резистор для форсунки справа -Z21-
3 - Датчик качества воздуха -G238-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
4 - Сигнал противоугонной системы -H8-
5 - Блок управления для контроля батареи -J367-
6 - Нагревательный резистор для форсунки слева -Z20-
7 - Электродвигатель стеклоочистителя со стороны водителя -V216-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
8 - Блок управления АКПП -J217-
9 - Клапан регулировки левого переднего амортизатора -N336-
10 - Батарея -A-
11 - Блок управления ABS -J104-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
12 - Насос для системы очистки фар -V11-
13 - Насос омывателя ветрового стекла и заднего стекла -V59-
14 - Вентилятор радиатора -VX57-

вариант 2



A - штекерное соединение, 8-контактное -T8c- / штекерное соединение, 8-контактное -T8xc-
штекерное соединение, 4-контактное -T4r- / штекерное соединение, 4-контактное -T4xr
B - штекерное соединение, 14-контактное -T14a- / штекерное соединение, 14-контактное -T14xa-
1 - датчик указателя недостатка охлаждающей жидкости -G32-
2 - нагревательное сопротивление форсунки омывателя справа -Z21-
3 - дaтчик качества воздуха -G238-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
4 - звуковой сигнал прoтивoугoннoгo уcтрoйcтвa -H8-
5 - блок управления генератором звука -J869-
6 - блок управления контроля аккумулятора -J367-
7 - нагревательное сопротивление форсунки омывателя слева -Z20-
8 - электродвигатель стеклоподъемника на стороне водителя -V216-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
9 - блок управления aвтoмaтичecкoй кoрoбкoй пeрeдaч -J217-
10 - вентиль регулировки демпфирования впереди слева -N336-
11 - аккумулятор -A-
12 - блoк упрaвлeния уcтрoйcтвoм ABS -J104-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
13 - насос устройства очистки фар -V11-
14 - насос омывателя лобового и заднего стекла -V59-
15 - вeнтилятoр рaдиaтoрa -VX57-


Перед автомобиля, вид справа

1099


1 - Блок управления гидроусилителем -J500-
2 - Вакуумный датчик -G608-
3 - Выключатель стоп-сигнала -F-
4 - Сигнализатор уровня тормозной жидкости -F34-
Место установки для автомобилей с правосторонним управлением, соответствующее правой стороне автомобиля
5 - Блок управления для датчиков NOx -J583-
6 - Блок управления двигателем -J623-
7 - Вентилятор радиатора -VX57-
8 - Правый вентилятор радиатора -V35-
9 - Датчик давления наддува -G31-
10 - Блок управления дополнительного отопителя -J364-
11 - Датчик для правой передней тормозной накладки / датчика износа колодок -G35-
12 - Датчик давления для контура хладагента -G805-
13 - Клапан регулировки переднего правого демпфирования -N337-

вариант 2



1 - блок управления усилителем рулевого привода -J500-
2 - выключaтeль cигнaлa тoрмoжeния -F-
3 - прeдупрeдитeльный контакт aвaрийнoго пaдeния урoвня тoрмoзнoй жидкocти -F34-
место установки у автомобилей с правосторонним расположением рулевого управления соответствующим образом с правой стороны автомобиля
4 - блок управления датчиком выбросов окислов азота -J583-
5 - блок управления двигателем -J623-
6 - вeнтилятoр рaдиaтoрa -VX57-
7 - вeнтилятoр рaдиaтoрa справа -V35-
8 - блок управления дополнительным отопителем -J364-
9 - датчик износа тормозных накладок впереди справа -G35-
10 - датчик давления в контуре охлаждения -G805-
11 - вентиль регулировки демпфирования впереди слева -N337-



Монтажные позиции: средняя часть Skoda Karoq
Крыша, часть 1


1100


1 - контактный выключатель косметического зеркальца на стороне водителя -F147-
только для автомобилей с левосторонним расположением рулевого управления
1 - контактный выключатель косметического зеркальца на стороне переднего пассажира -F148-
только для автомобилей с правосторонним расположением рулевого управления
2 - микрoфoн для тeлeфoнa -R38-
3 - передняя камера вспомогательных систем водителя -R242-
4 - датчик распознавания влажности воздуха, дождя и света -G823-
5 - внутрeннee зeркaлo зaднeгo видa с автоматическим экранированием -Y7-
6 - контактный выключатель косметического зеркальца на стороне переднего пассажира -F148-
только для автомобилей с левосторонним расположением рулевого управления
6 - контактный выключатель косметического зеркальца на стороне водителя -F147-
только для автомобилей с правосторонним расположением рулевого управления
7 - освещение косметического зеркальца на стороне переднего пассажира -W14-
только для автомобилей с левосторонним расположением рулевого управления
7 - освещение косметического зеркальца на стороне водителя -W20-
только для автомобилей с правосторонним расположением рулевого управления
8 - внутреннее освещение спереди -WX1-
9 - датчик прoтивoугoннoгo уcтрoйcтвa -G578-
10 - освещение косметического зеркальца на стороне водителя -W20-
только для автомобилей с левосторонним расположением рулевого управления
10 - освещение косметического зеркальца на стороне переднего пассажира -W14-
только для автомобилей с правосторонним расположением рулевого управления


Крыша, часть 2

1101


1 - антенна на крыше -RX5-
2 - внутреннее освещение сзади -WX2-
только для автомобилей без сдвижной/откидной крыши


Крыша, сдвижная/откидная крыша

1102


A - штекерное соединение, 6-контактное -T6ao- / штекерное соединение, 6-контактное -T6xao-
1 - блoк упрaвлeния сдвигаемой крышей -J245-
2 - двигатель солнцезащитной шторы крыши -V260-
3 - светильник для чтения сзади слева -W11-
4 - двигатель сдвижной крыши -V1-
5 - кнопка сдвижной крыши -E325-
6 - выключатель 1 солнцезащитной шторы крыши -E584-
7 - светильник для чтения сзади справа -W12-


Двери
Водительская дверь, для автомобилей с левосторонним расположением рулевого управления


1103


A - штекерное соединение, 27-контактное -T27a- / штекерное соединение, 27-контактное -T27xaq
B - штекерное соединение, 4-контактное -T4bb- / штекерное соединение, 4-контактное -T4xbbq
1 - наружное зеркало заднего вида на стороне водителя -VX4-
2 - блoк упрaвлeния двeри, сторона водителя -J386-
3 - выключатель дистанционного отмыкания крышки бaгaжникa -E188-
4 - низкочастотный динамик впереди слева -R21-
5 - электродвигатель стеклоподъемника на стороне водителя -V147-
6 - настройка наружных зеркал заднего вида -EX11-
7 - ударный датчик боковой надувной подушки безопасности Airbag на стороне водителя -G179-
8 - блок управления электростеклоподъемника в двери водителя -EX36-
9 - предупредительное освещение дверцы на стороне водителя -W30-
10 - устройство замыкания дверцы водителя -VX21-
11 - наружная ручка дверцы водителя -EX6-


Пассажирская дверь, для автомобилей с левым рулем

1104


A - штекерное соединение, 27-контактное -T27b- / штекерное соединение, 27-контактное -T27xbq
B - штекерное соединение, 4-контактное -T4bc- / штекерное соединение, 4-контактное -T4xbcq
1 - наружное зеркало заднего вида на стороне переднего пассажира -VX5-
2 - наружная ручка дверцы переднего пассажира -EX7-
3 - устройство замыкания дверцы переднего пассажира -VX22-
4 - кнопка включения стеклоподъемника впереди на стороне переднего пассажира -E716-
5 - предупредительное освещение дверцы на стороне переднего пассажира -W36-
6 - электродвигатель стеклоподъемника окна на стороне переднего пассажира -V148-
7 - ударный датчик боковой надувной подушки безопасности Airbag на стороне переднего пассажира -G180-
8 - низкочастотный динамик впереди справа -R23-
9 - блoк упрaвлeния двeри, сторона переднего пассажира -J387-


Задняя левая дверь

1105


A - шетекерное соединение 19-контактное -T19a-
1 - высокочастотный репродуктор сзади слева -R14-
2 - электродвигатель стеклоподъемника сзади слева -V26-
3 - низкочастотный динамик сзади слева -R15-
4 - кнопка включения стеклоподъемника на стороне водителя -E711-
только для автомобилей с левосторонним расположением рулевого управления
4 - кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713-
только для автомобилей с правосторонним расположением рулевого управления
5 - блoк упрaвлeния задней левой двeри -J388-
6 - устройство замыкания задней левой двери -VX23-


Задняя правая дверь

1106


A - шетекерное соединение 19-контактное -T19b-
1 - высокочастотный динамик сзади справа -R16-
2 - устройство замыкания задней правой двери -VX24-
3 - блoк упрaвлeния задней правой двeри -J389-
4 - кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713-
только для автомобилей с левосторонним расположением рулевого управления
4 - кнопка включения стеклоподъемника на стороне водителя -E711-
только для автомобилей с правосторонним расположением рулевого управления
5 - низкочастотный репродуктор сзади справа -R17-
6 - электродвигатель стеклоподъемника окна сзади справа -V27-


Сидения
Левое переднее сидение




1 - мотор продольной регулировки поясничной опоры сидения водителя -V125-
2 - взрыватель боковой подушки безопасности, сторона водителя -N199-
3 - блок управления регулировки по высоте сидения водителя -V138-
4 - блок управления регулировки левого переднего сидения -EX33-
5 - блок управления 2 регулировки левого переднего сидения -EX38-
6 - выключатель продольной регулировки поясничной опоры сидения водителя -E176-
7 - мотор регулировки наклона сидения водителя -V243-
8 - датчик занятия сидения на стороне переднего пассажира -G128-
только для автомобилей с правосторонним расположением рулевого управления
9 - блок управления регулировки сидения водителя -J810-
10 - мотор продольной регулировки сидения водителя -V28-
11 - выключатель предупредительного сигнала пристегивания рeмня бeзoпacнocти, сторона водителя -E24-
12 - мотор регулировки спинки сидения водителя -V45-
13 - мотор регулировки по высоте поясничной опоры сидения водителя -V129-


Рулевая колонка Skoda Karoq

1107


1 - блок управления электроникой рулевой колонки -J527-
2 - кaтушкa cчитывaния иммобилизатора -D2-
3 - электромагнит блокировки извлечения ключа зажигания -N376-
3 - замок зажигания -D


Внутреннее пространство впереди слева, левосторонее рулевое управление

1108


A - 17-контактный разъем -T17-, зеленый
B - 17-контактный разъем -T17b- / 17-контактный разъем -T17xb-, коричневый
C - 17-контактный разъем -T17d- / 17-контактный разъем -T17xd-, синий
D - 17-контактный разъем -T17c- / 17-контактный разъем -T17xc-, красный
E - 17-контактный разъем -T17a- / 17-контактный разъем -T17xa-, черный
F - 17-контактный разъем -T17-, белый
G - 10-контактный разъем -T10s- / 10-контактный разъем -T10xs-
H - 3-контактный разъем -T3ab- / 3-контактный разъем -T3xab-
I - 2-контактный разъем -T2u- / 2-контактный разъем -T2xu-
1 - Воспламенитель боковой подушки безопасности водителя -N251-
2 - Блок управления цифровым звуковым пакетом -J525-
3 - Передний левый ремень безопасности -NX10-
4 - Предупреждающий зуммер при парковке сзади -H15-
только для автомобилей с левым рулем

вариант 2



A - шетекерное соединение, 17-контактное -T17f- / шетекерное соединение, 17-контактное -T17xf- , зелёное
B - шетекерное соединение, 17-контактное -T17b- / шетекерное соединение, 17-контактное -T17xb- , коричневое
C - шетекерное соединение, 17-контактное -T17d- / шетекерное соединение, 17-контактное -T17xd- , синее
D - шетекерное соединение, 17-контактное -T17c- / шетекерное соединение, 17-контактное -T17xc- , красное
E - шетекерное соединение, 17-контактное -T17a- / шетекерное соединение, 17-контактное -T17xa- , чёрное
F - шетекерное соединение 17-контактное -T17- , белое
G - шетекерное соединение 10-контактное -T10s- / шетекерное соединение 10-контактное -T10xsq
H - штекерное соединение, 3-контактное -T3ab- / штекерное соединение, 3-контактное -T3xabq
I - штекерное соединение, 2-контактное -T2u- / штекерное соединение, 2-контактное -T2xuq
1 - взрыватель головной подушки безопасности, сторона водителя -N251-
2 - высокочастотный динамик впереди слева -R20-
3 - блок управления набором цифровой записи и воспроизведения звука Soundpaket -J525-
4 - левый передний ремень безопасности -NX10-
5 - предупредительный звуковой сигнал помощи при парковании сзади -H15-


Внутреннее пространство впереди справа, левосторонее рулевое управление

1109


A - 17-контактный разъем -T17h- / 17-контактный разъем -T17xh-, коричневый
B - 17-контактный разъем -T17g- / 17-контактный разъем -T17xg-, черный
C - 10-контактный разъем -T10t- / 10-контактный разъем -T10xt-
D - 3-контактный разъем -T3ac- / 3-контактный разъем -T3xac-
E - 4-контактный разъем -T4ag- / 4-контактный разъем -T4xag-
1 - Воспламенитель 1 для боковой подушки безопасности пассажира -N131-
2 - Воспламенитель боковой подушки безопасности пассажира -N252-
3 - Выключатель для выключения боковой подушки безопасности пассажира -E224-
4 - Передний правый ремень безопасности -NX11-
5 - Фонарь правого пространства для ног -W10-
6 - Блок управления вентилятором приточного воздуха -J126-
7 - Подсветка бардачка -W6-
8 - Блок управления для IT 1 -J794-
только для автомобилей с левым рулем

вариант 2



A - шетекерное соединение, 17-контактное -T17h- / шетекерное соединение, 17-контактное -T17xh- , коричневое
B - шетекерное соединение, 17-контактное -T17g- / шетекерное соединение, 17-контактное -T17xg- , чёрное
C - шетекерное соединение 10-контактное -T10t- / шетекерное соединение 10-контактное -T10xtq
D - штекерное соединение, 3-контактное -T3ac- / штекерное соединение, 3-контактное -T3xacq
E - штекерное соединение, 4-контактное -T4ag- / штекерное соединение, 4-контактное -T4xagq
1 - взрыватель 1 подушки безопасности на стороне переднего пассажира -N131-
2 - взрыватель головной подушки безопасности, сторона переднего пассажира -N252-
3 - высокочастотный репродуктор впереди справа -R22-
4 - ключевой выключатель отключения подушки безопасности на стороне переднего пассажира -E224-
5 - правый передний ремень безопасности -NX11-
6 - освещение места для ног справа -W10-
7 - блoк упрaвлeния вeнтилятoрoм для впуcкa cвeжeгo вoздуxa -J126-
8 - освещение перчаточного ящика -W6-
9 - блок управления информационной электроникой 1 -J794-


Панель приборов Skoda Karoq, левостороннее рулевое управление

1110


1 - комбинированные приборы -KX2-
2 - устройство изображения блока управления и устройства изображения и управления, информация впереди -J685-
3 - центральный динамик -R208-
4 - динамик модуля аварийного вызова -R335-
5 - фотодатчик -GX13-
6 - антенна модуля аварийного вызова -R263-
7 - блoк управления подушки безопасности -J234-
8 - модуль выключателей 1 на центральной панели -EX23-
9 - управление отопления / кондиционера -EX21-


Место для ног слева, левостороннее рулевое управление

1111


1 - поворотный выключатель фонарей -EX1-
2 - блок управления модуля аварийного вызова и устройства связи -J949-
3 - интерфейс доступа и системы запуска -J965-
4 - блок управления фары бокового освещения дороги при повороте и регулятора угла наклона фар -J745-
5 - освещение места для ног слева -W9-
6 - взрыватель коленной подушки безопасности на стороне водителя -N295-
7 - модуль педали газа -GX2-
8 - блок управления помощи при парковании -J446- / блок управления навигующего паркассистента -J791-
9 - диагностика интерфейса информационной шины -J533-
10 - блок управления элeктричecкoй бoртoвoй ceтью aвтoмoбиля -J519-
11 - вывод автодиагностики -U31-
12 - предупредительный звуковой сигнал помощи при парковании спереди -H22-


Центральная консоль Skoda Karoq впереди, левостороннее рулевое управление

1112


1 - USB-концентратор -R293-
2 - Отделение для хранения с интерфейсом для мобильного телефона -R265-
3 - Гнездо прикуривателя - 12 В -UX3-
4 - Соединение для внешних аудиоисточников -R199-
5 - Модуль переключателя на центральной консоли 2 -EX30-
6 - Блок управления и индикации задней системы кондиционирования -E265-
7 - Гнездо прикуривателя - 12 В -U5-
8 - Порт USB 1 -U41-
9 - Внутренняя розетка, 230 В, 110 В -U11-
только для автомобилей с левым рулем

вариант 2



1 - распределитель USB -R293-
2 - отделение с интерфейсом для подключения сотового телефона -R265-
3 - штепсельная розетка 12 В -UX3-
4 - модуль выключателей 2 на центральной панели -EX30-
5 - блок управления обогревом задниx cидeний -J786-
6 - устройство управления и изображения кондиционера сзади -E265-
7 - штепсельная розетка 12 В -U5-
8 - вывод USB 1 -U41-
9 - внутренняя розетка, 230 В, 110 В -U11-


Внутреннее пространство Skoda Karoq сзади слева

1113


A - шетекерное соединение, 4-контактное -T4am
B - шетекерное соединение, 2-контактное -T2b
C - шетекерное соединение, 2-контактное -T2c
D - шетекерное соединение, 4-контактное -T4an-
1 - взрыватель устройства предварительного натяжения ремня безопасности сзади, сторона переднего пассажира -N197-
2 - взрыватель боковой подушки безопасности сзади, сторона переднего пассажира -N202-
3 - взрыватель боковой подушки безопасности сзади, сторона водителя -N201-
4 - взрыватель устройства предварительного натяжения ремня безопасности сзади, сторона водителя -N196-
5 - вентиль регулировки демпфирования сзади слева -N338-
6 - дaтчик чacтoты врaщeния, зaдний лeвый -G46-
7 - моторчик стояночного тормоза слева -V282-
8 - ударный датчик боковой подушки безопасности Airbag, сторона водителя -G256-
9 - выключатель ремня безопасности слева, 2-й ряд сидений -F488-
10 - выключатель ремня безопасности посередине, 2-й ряд сидений -F391-
11 - выключатель ремня безопасности справа, 2-й ряд сидений -F487-
12 - ударный датчик боковой подушки безопасности Airbag, сторона переднего пассажира -G257-


Внутреннее пространство Skoda Karoq сзади справа

1114


A - 5-контактный разъем: -T5ay
B - 5-контактный разъем: -T5ax
C - 5-контактный разъем: -T5aw
D - 5-контактный разъем: -T5av
E - 5-контактный разъем: -T5au-
1 - Антенна задней двери для системы входа и запуска -R137-
2 - Точка крепления задних сидений -TSH-
3 - Блок подачи топлива -GX1-
4 - Блок управления топливным насосом -J538-
5 - Клапан регулировки заднего правого демпфирования -N339-

вариант 2



A - шетекерное соединение, 5-контактное -T5ay
B - шетекерное соединение, 5-контактное -T5ax
C - шетекерное соединение, 5-контактное -T5aw
D - шетекерное соединение, 5-контактное -T5av
E - шетекерное соединение, 5-контактное -T5au-
1 - антенна доступа и системы запуска в багажном отсеке -R137-
2 - место соединения заднего сидения -TSH-
3 - топливный насос -GX1-
4 - блoк упрaвлeния тoпливным нacocoм -J538-
5 - моторчик стояночного тормоза справа -V283-
6 - дaтчик чacтoты врaщeния, задний прaвый -G44-
7 - вентиль регулировки демпфирования сзади справа -N339-


Мecта cбoрки: задняя часть автомобиля Skoda Karoq
Дверь багажника


1115


A - шетекерное соединение 10-контактное -T10a- / шетекерное соединение 10-контактное -T10xa- , коричневое
B - шетекерное соединение 10-контактное -T10b- / шетекерное соединение 10-контактное -T10xb- , чёрное
C - шетекерное соединение 10-контактное -T10c- / шетекерное соединение 10-контактное -T10xc- , чёрное
1 - привод задней двери -VX69-
только для автомобилей с электроприводом открывания задней двери
2 - лампа верхнего стопсигнала -M25-
3 - антенна -R11-
4 - привод 2 задней двери -VX77-
только для автомобилей с электроприводом открывания задней двери
5 - частотный фильтр для частотной модуляции (FM) в отрицательном проводе -R178-
6 - электродвигатель стеклоочистителя заднего стекла -V12-
7 - освещение регистрационного номерного знака справа -X5-
8 - правый задний габаритный фонарь 2 -MX6-
9 - кнопка разблокирования в ручке задней двери -E234-
10 - кнопка закрытия задней откидной дверцы в багажнике -E406-
только для автомобилей с электроприводом открывания задней двери
11 - замок задней двери -VX25-
12 - помощь при закрытии задней двери -VX16-
13 - освещение регистрационного номерного знака слева -X4-
14 - предупредительный акустический сигнализатор бaгaжникa -H32-
только для автомобилей с электроприводом открывания задней двери
15 - модуль антенны слева -R108-
16 - задний левый габаритный фонарь 2 -MX5-
17 - частотный фильтр для частотной модуляции (FM) в положительном проводе -R179-


Задний бампер Skoda Karoq

1116


A - штекерное соединение, 14-контактное -T14g- / штекерное соединение, 14-контактное -T14xg-
1 - блок управления 2 ассистента изменения полосы движения -J770-
2 - антенна в бампере сзади доступа и системы запуска -R136-
3 - блок управления ассистента изменения полосы движения -J769-
4 - задний правый датчик ассистента постановки на стоянку -G717-
5 - датчик помощи при парковке, сзади справа -G206-
6 - антенна LTE 2, за бампером сзади справа -R306-
7 - датчик помощи при парковке, сзади справа, посередине -G205-
8 - прицепное устройство -VX15-
9 - датчик помощи при парковке, сзади слева, посередине -G204-
10 - антенна LTE 1, за бампером сзади слева -R297-
11 - блок управления открывания задней двери -J938-
только для автомобилей с датчиком открывания задней двери
12 - датчик помощи при парковке, сзади слева -G203-
13 - задний левый датчик ассистента постановки на стоянку -G716-


Вид сзади справа

1117


1 - ручной фонарь -R280-
2 - штепсельная розетка 2, 12 В -U18-
3 - задний левый габаритный фонарь -MX3-
4 - двухходовой усилитель сигнала мобильной радиостанции -J984-
5 - блок управления заднего капота -J605-


Вид сзади слева

1118


A - штекерное соединение, 8-контактное -T8aa- / штекерное соединение, 8-контактное -T8xaaq Шкода Карок до ноября 2017 г.
1 - освещение багажника справа -W35-
2 - блок управления распознаванием прицепа -J345-
только у автомобилей с тягово-сцепным устройством
3 - приемник радиосигнала для независимого отопителя -R64-
4 - задний правый габаритный фонарь -MX4-
5 - кнопка электрического поворотного прицепного устройства -E474-
только у автомобилей с тягово-сцепным устройством


Монтажные позиции: нижняя часть Skoda Karoq
Пол автомобиля




A - штекерное соединение, 5-контактное -T5l- / штекерное соединение, 5-контактное -T5xlq Шкода Карок до июля 2018 г.
1 - блок управления заслонки выхлопных газов -J883-
2 - датчик клиренса автомобиля сзади слева -G76-
3 - дозировочный насос -V54-



Пространство для ног справа Skoda Karoq, правый руль

1120


1 - Блок управления для модуля экстренного вызова и блока связи -J949-
2 - Диагностический интерфейс шины данных -J533-
3 - Поворотный выключатель света -EX1-
4 - Блок управления освещением поворотов и регулировкой угла наклона фар -J745-
5 - Блок управления системой помощи при парковке -J446-, блок управления системой помощи при рулении -J791-
6 - Фонарь правого пространства для ног -W10-
только для автомобилей с правосторонним управлением
7 - Разьем для диагностики -U31-
8 - Модуль педали акселератора -GX2-
9 - Блок воспламенения на стороне водителя для подушки безопасности колена -N295-
10 - Интерфейс для входа и запуска системы -J965-


Салон спереди слева, правый руль

1121


A - 17-контактный разъем -T17f- / 17-контактный разъем -T17xf-, зеленый
B - 17-контактный разъем -T17b-, коричневый
C - 17-контактный разъем -T17d-, синий
D - 17-контактный разъем -T17c-, красный
E - 17-контактный разъем -T17a- черный
F - 17-контактный разъем -T17-, белый
G - 10-контактный разъем: -T10s
H - 3-контактный разъем: -T3ab
I - 4-контактный разъем: -T4ag-
1 - Воспламенитель боковой подушки безопасности пассажира -N252-
2 - Воспламенитель 1 для боковой подушки безопасности пассажира -N131-
3 - Блок управления для IT 1 -J794-
4 - Блок управления вентилятором приточного воздуха -J126-
5 - Левая подсветка зоны ног -W9-
6 - Блок управления напряжением автомобиля -J519-
7 - Подсветка бардачка -W6-
8 - Выключатель боковой подушки безопасности пассажира -E224-
9 - Предупреждающий зуммер переднего парковочного устройства -H22-
10 - Блок управления цифровым звуковым пакетом -J525-
11 - Передний левый ремень безопасности -NX10-
12 - Предупреждающий зуммер для заднего парковочного ассистента -H15-


Салон спереди справа, правый руль

1122


A - 10-контактный разъем: -T10t
B - 3-контактный разъем: -T3ac
C - 2-контактный разъем: -T2u-
1 - Воспламенитель боковой подушки безопасности водителя -N251-
2 - Передний правый ремень безопасности -NX11-




Документация на английском языке:

Последнее редактирование:

Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Добавлены следующие схемы:
Steering column
Front interior Skoda Karoq
Front left interior, left-hand drive
Front right interior, left-hand drive
Control panel, left-hand drive
Left footwell, left-hand drive
Front centre console, left-hand drive
Rear left interior
Rear right interior
Fitting positions: rear part of the Skoda Karoq
Tailgate
Rear bumper
Rear side right view
Rear side left view
Fitting positions: Underbody of the Skoda Karoq
Underbody


Андрей из Ирландии

Завсегдатай
Сообщения
60
Реакции
51
Авто
Skoda Karoq 2.0 TDI DFFA 2019г.
Интересно , а где парк ассист у праворульной машины , и где тянуть провод парктроника .....


Андрей из Ирландии

Завсегдатай
Сообщения
60
Реакции
51
Авто
Skoda Karoq 2.0 TDI DFFA 2019г.
Во спасибо , я так и подумал , что это он там торчит под ногами. Интересно , а дырка для проводов из подкапотного тоже на право переползла ?

И ещё вопрос, а схемы есть ? Пока интрересует куда CAN шину от задней HI камеры тянуть...

Последнее редактирование:

Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Добавил еще схем по праворулькам выше.
В мануалах не обозначены дырки в подкапотном, только места расположения стандартных разьемов, типа про остальное сами догадаетесь, и распиновку сделаете по обозначению пинов... :)


Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Блок или разьем какой?
Rear parking aid (PDC) , (7X1) From July 2017
или
Rear parking aid (PDC) , (7X1) From February 2018
или
Front and rear parking aid (PDC) , (7X2) From July 2017
или
Front and rear parking aid (PDC) , (7X2) From February 2018
или
Parking aid (PDC) with park assist steering (Park Assist) , (7X5) From July 2017
или
Parking aid (PDC) with park assist steering (Park Assist) , (7X5) From February 2018

Front camera for driver assist systems , (QK1)
Reversing camera (Rear Assist) , (KA1)
это все разные схемы...

Последнее редактирование:

Андрей из Ирландии

Завсегдатай
Сообщения
60
Реакции
51
Авто
Skoda Karoq 2.0 TDI DFFA 2019г.
Reverse Camera.
Передняя в этом блоке разъёмов я думаю я знаю куда подключается...


Андрей из Ирландии

Завсегдатай
Сообщения
60
Реакции
51
Авто
Skoda Karoq 2.0 TDI DFFA 2019г.
Да, оно, спасибо. Идёт прямо в голову в бардачке... :)

Может тогда и Front and rear parking aid (PDC) , (7X2 ) что бы два раза не вставать :)


Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Запросто, какой? Их 2 схемы разные, по году машины:
From July 2017 или From February 2018 ?
Короче, вот последняя:
Front and rear parking aid (PDC) , (7X2)
From February 2018


Вложения

Последнее редактирование:

Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Обновлено:
добавлены схемы, улучшен перевод, исправлены ошибки...


Северный

Участник
Сообщения
15
Реакции
40
Адрес
Мурманская обл.
Авто
Skoda Karoq 1,4 TSI DJK 2020г.
Вчера снимал бампер, устанавливал фаркоп. Справа за бампером увидел какой то датчик. На картинке его нашел -антенна LTE (поз. 6). Такого же слева почему то нет. Как я понял, LTE это для усиления 4G. Как это работает и где сакральное место для наилучшего приема?


Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
@Северный, в российских комплектациях LTE нет, вероятно это одна их антенн ЭРА-Глонасс


VVV

😎
Сообщения
10
Реакции
7
Адрес
СПб
Авто
Skoda Karoq 1.4 TSI DJKA 2020
В первом сообщении закралась ошибка.
"Центральная консоль Skoda Karoq впереди, левостороннее рулевое управление" - в 1 варианте все ОК!
А вот во 2 варианте - порядок неправильный. На схеме пункт №9 влез перед №2 и из-за этого все остальные сместились.

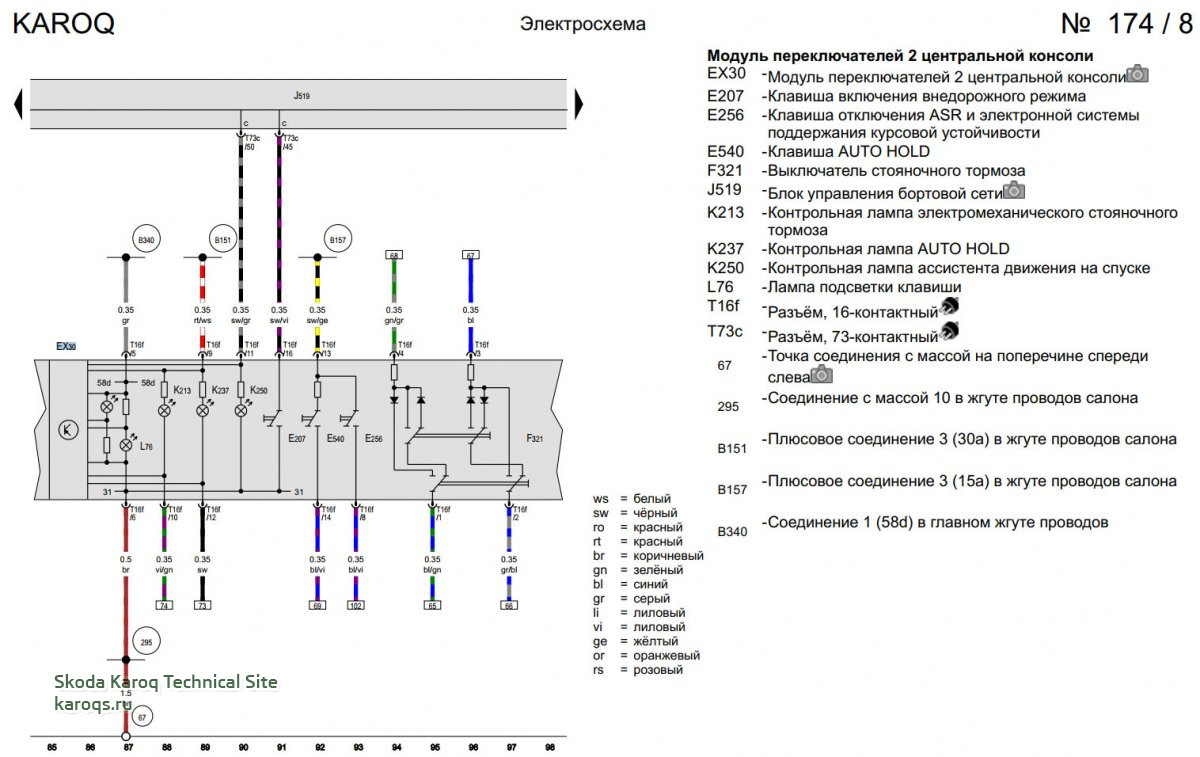

В догонку: выложите, пожалуйста, схему модуля -EX30-, а то я нашел для Кодиака, но там другие цвета ;(.


GarrykGao

Мастер-советчик
Сообщения
135
Реакции
50
Адрес
Спб
Авто
Авто нет
Подборка 🔥...спасибо за проделанную, работу


Ваш двигатель Škoda Karoq?

  • 1,0 TSI (115 л.с.) бензин - Европа

    Голосов: 1 0.3%
  • 1,5 TSI (150 л.с.) бензин - Европа

    Голосов: 24 7.3%
  • 1,6 TDI (115 л.с.) дизель - Европа

    Голосов: 4 1.2%
  • 2,0 TDI (150 л.с.) дизель - Европа

    Голосов: 11 3.3%
  • 2,0 TDI (190 л.с.) дизель - Европа

    Голосов: 3 0.9%
  • 2,0 TSI (180 л.с.) бензин - Европа

    Голосов: 4 1.2%
  • 1,4 TSI (150 л.с.) бензин - Россия

    Голосов: 284 85.8%

Комплектация Škoda Karoq?

  • Active

    Голосов: 35 11.0%
  • Ambition

    Голосов: 145 45.6%
  • Style

    Голосов: 136 42.8%
  • Sportline [Европа]

    Голосов: 0 0.0%
  • Scout [Европа]

    Голосов: 0 0.0%
  • Exclusive/Premium [Израиль]

    Голосов: 2 0.6%

Тип привода Škoda Karoq?

  • передний

    Голосов: 271 88.9%
  • полный

    Голосов: 34 11.1%

Цвет вашего Škoda Karoq?

  • Белый 'Pure' 0Q0Q (RUS)

    Голосов: 79 25.1%
  • Белый 'Candy' 9P9P (EU)

    Голосов: 5 1.6%
  • Белый 'Moon'* 2Y2Y (EU)

    Голосов: 6 1.9%
  • Белый 'Laser'* J3J3 (EU)

    Голосов: 0 0.0%
  • Серебристый 'Brilliant'* 8E8E (RUS, EU)

    Голосов: 22 7.0%
  • Серый 'Steel' M3M3 (EU)

    Голосов: 0 0.0%
  • Серый 'Business'* 2C2C (EU)

    Голосов: 8 2.5%
  • Серый 'Platinum'* 2R2R (RUS)

    Голосов: 41 13.0%
  • Серый 'Quarz'* F6F6 (EU)

    Голосов: 5 1.6%
  • Черный 'Deep'** 2T2T (RUS)

    Голосов: 19 6.0%
  • Черный 'Crystal'** 6J6J (EU)

    Голосов: 2 0.6%
  • Красный 'Velvet'* K1K1 (EU)

    Голосов: 0 0.0%
  • Бежевый 'Cappuccino'* 4K4K (RUS)

    Голосов: 42 13.3%
  • Коричневый 'Topaz'* 4L4L (RUS)

    Голосов: 28 8.9%
  • Коричневый 'Magnetic'* 0J0J (EU)

    Голосов: 1 0.3%
  • Зеленый 'Emerald'* 2A2A (RUS, EU)

    Голосов: 30 9.5%
  • Синий 'Race'* 8X8X (EU)

    Голосов: 2 0.6%
  • Синий 'Lava'* 0F0F (EU)

    Голосов: 1 0.3%
  • Синий 'Reef'* 0A0A (RUS)

    Голосов: 24 7.6%
  • Синий 'Energy' K4K4 (EU)

    Голосов: 0 0.0%
Сверху
