Сводка TPI
Учётный №: 2063478/3
Дата разрешения публикации: 22.06.2021
Описание неисправности клиентом:
Невозможно отрегулировать поясничный подпор, рычаг регулировки поясничного подпора ослаблен и не работает.
Заключение станции:
• Рекламацию клиента можно воспроизвести.
Техническое обоснование
Недостаточная прочность стопора рычага регулировки поясничного подпора (Илл.1; 2).
Илл. 1
Илл. 2
Решение в условиях производства
Установка фиксирующей втулки на ось поясничного подпора.
Решение в условиях сервиса

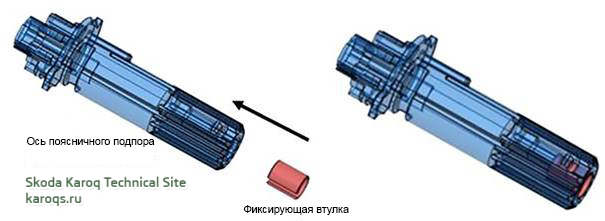

В случае рекламации проверить рычаг регулировки поясничного подпора и стопор оси регулировки поясничного подпора. Если обе детали в норме, необходимо только установить фиксирующую втулку (Илл. 3; 4). Этим обеспечивается правильная фиксация стопора оси регулировки поясничного подпора.
Направление установки ------------------------ Установка
Илл. 3 --------------------------------------------- Илл. 4
При установке фиксирующей втулки необходимо обеспечить её правильное положение.
Необходимо убедиться, что обеспечивается достаточное усилие для фиксации оси регулировки поясничного подпора и что рычаг регулировки поясничного подпора может быть снят.

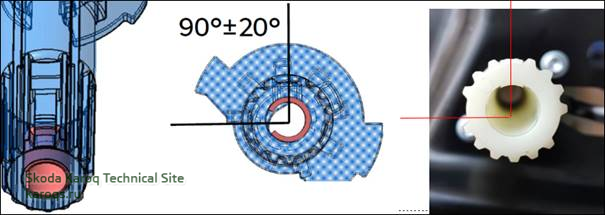

Правильное положение фиксирующей втулки показано на иллюстрации (Илл. 5).
Здесь паз фиксирующей втулки повёрнут примерно на 90° влево относительно стопора оси регулировки поясничного подпора.
Илл. 5
Если одна из перечисленных деталей (Илл. 6; 7) повреждена (треснула/сломана; небольшие заусенцы дефектом не являются), заменить её. Фиксирующая втулка тоже должна быть установлена.
Илл. 6
Илл. 7
Указания по оригинальным запчастям
Номер детали фиксирующей втулки: 57A.881.938
Учётный №: 2063478/3
