Руководство Снятие кронштейна опоры двигателя Skoda Karoq

Admin

Administrator
Сообщения
3,218
Реакции
3,228
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018

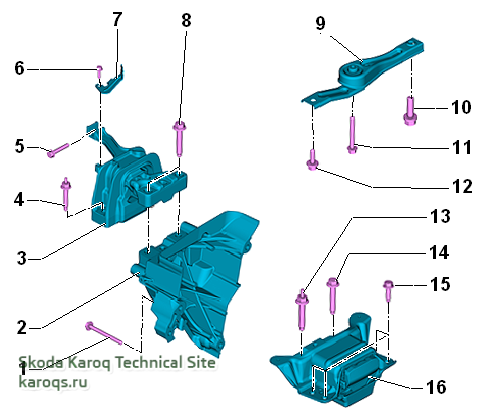

Детали и узлы: опоры силового агрегата Skoda Karoq



1 - Винт
после снятия заменить
последовательность затяжки - Илл. Момент и последовательность затяжки кронштейна опоры двигателя
45 Н·м и довернуть на 90°
2 - Кронштейн опоры двигателя
момент и последовательность затяжки - Илл. Момент и последовательность затяжки кронштейна опоры двигателя
снятие и установка см. Снятие и установка кронштейна опоры двигателя
3 - Опора двигателя с консолью
снятие и установка см. Снятие и установка опоры двигателя
4 - Винт
после снятия заменить
40 Н·м и довернуть на 90°
5 - Винт
после снятия заменить
20 Н·м и довернуть на 90°
6 - Винт 8 Н·м
7 - Кронштейн
8 - Винт
после снятия заменить
60 Н·м и довернуть на 90°
9 - Нижняя опора силового агрегата
снятие и установка см. Снятие и установка нижней опоры силового агрегата
10 - Винт
после снятия заменить
момент и последовательность затяжки - Илл. Нижняя опора силового агрегата: момент и порядок затяжки
11 - Винт
после снятия заменить
момент и последовательность затяжки - Илл. Нижняя опора силового агрегата: момент и порядок затяжки
12 - Винт
после снятия заменить
момент и последовательность затяжки - Илл. Нижняя опора силового агрегата: момент и порядок затяжки
13 - Винт
после снятия заменить
момент затяжки
см. Детали и узлы опор силового агрегата
14 - Винт
после снятия заменить
момент затяжки
см. Детали и узлы опор силового агрегата
15 - Винт
после снятия заменить
50 Н·м и довернуть на 90°
16 - Опора коробки передач с консолью
снятие и установка см. Снятие и установка опоры коробки передач

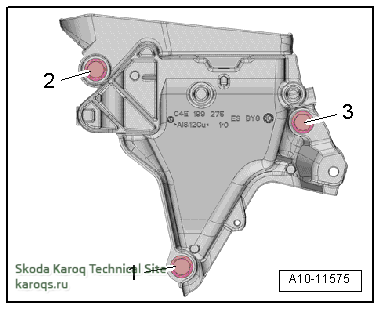

Момент и последовательность затяжки кронштейна опоры двигателя
– Затянуть поэтапно в указанной последовательности:



ЭтапВинтыМомент затяжки/угол доворота
1.-1- – -3-7 Н·м
2.-1- – -3-40 Н·м
3.-1- – -3-довернуть на 90°

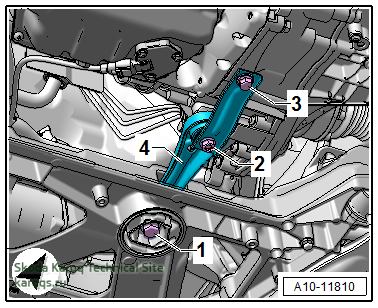

Нижняя опора силового агрегата: момент и порядок затяжки
– Затянуть поэтапно в указанной последовательности:



ЭтапВинтыМомент затяжки/угол доворота
1.-2-, -3-50 Н·м
2.-1-130 Н·м
3.-1- – -3-довернуть на 90°

Снятие и установка кронштейна опоры двигателя Skoda Karoq

Снятие

– Снять аккумуляторную батарею с кронштейном
см. Снятие и установка АКБ
– Снять резонатор впуска - см. Снятие и установка резонатора всасываемого воздуха.
– Снять корпус воздушного фильтра - см. Снятие и установка корпуса воздушного фильтра
– Снять натяжной ролик поликлинового ремня см. Снятие и установка натяжного ролика поликлинового ремня

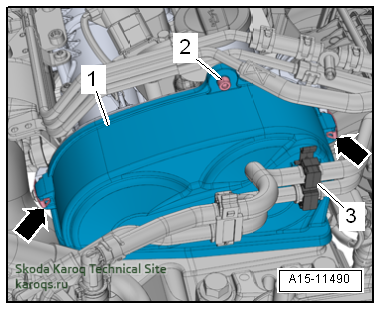

– Отсоединить кронштейн -3- вместе со шлангами от защитного кожуха зубчатого ремня -1-.



– Выкрутить винт -2-.
– Освободить зажимы -стрелки- и снять верхнюю часть кожуха зубчатого ремня -1-.
– Выкрутить винт -1-.

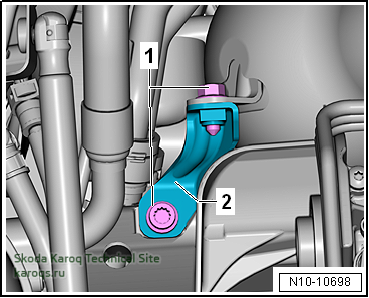

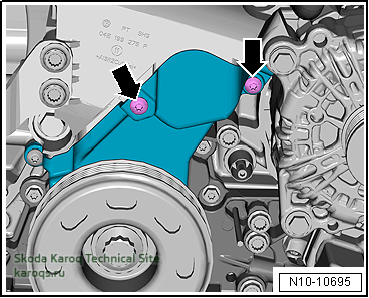

– Вывернуть винты -1- и снять кронштейн -2- нейтрализатора.



ВНИМАНИЕ
Опасность травмирования топливом, находящимся под высоким давлением.
Для сброса давления в топливной системе, обернуть место разъединения чистой ветошью и осторожно рассоединить.

УВЕДОМЛЕНИЕ
Загрязнения могут стать причиной сбоев в работе.
Соблюдать правила техники безопасности и правила поддержания чистоты

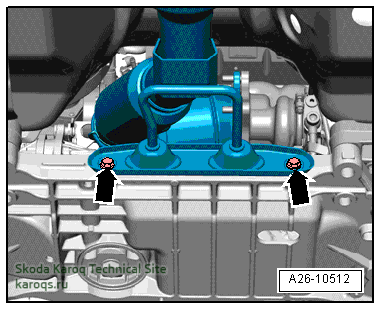

– Отсоединить трубопровод напорной магистрали -1- и трубопровод к адсорберу -2-.

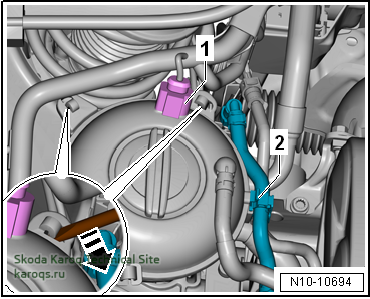

– Отсоединить электрический разъём -1-.



– Держатель -2- вместе со шлангами отсоединить от расширительного бачка и отложить в сторону.
– Отвёрткой разблокировать фиксаторы -стрелка- и отложить расширительный бачок в сторону.

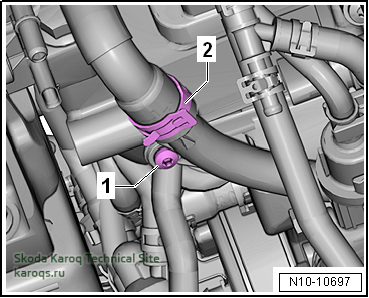

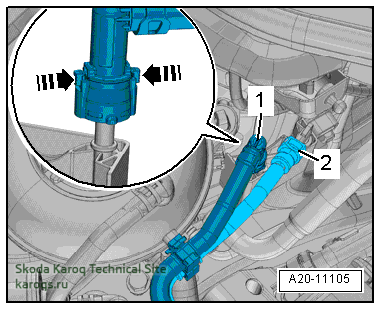

– Раскрыть стопорные скобы на трубопроводах климатической установки.
– Ослабить винт -1-, но не выкручивать полностью.



– Выкрутить винт -2-.

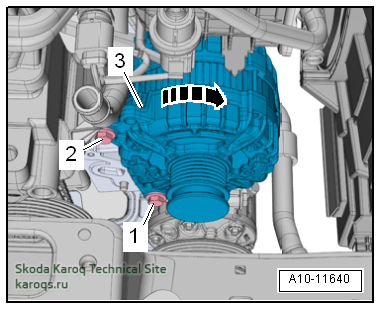

– Повернуть генератор -3- в -направлении стрелки- вперёд.
– Вывернуть винты -стрелки-.



– Снять нижнюю опору силового агрегата см. Снятие и установка нижней опоры силового агрегата
– Вывесить двигатель в монтажном положении см. Вывешивание двигателя в монтажном положении
– Снять опору двигателя - см. Снятие и установка опоры двигателя

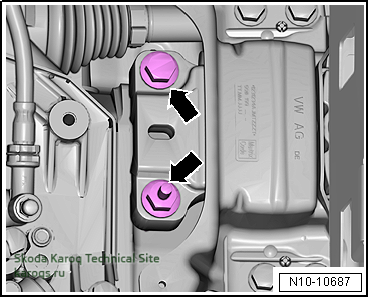

– Вывернуть винты -стрелки-.



– Выкрутить винты -1-, -2-, -3-.

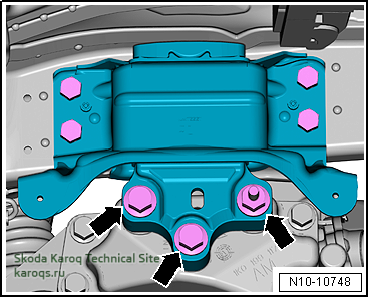

Опора коробки передач с 2 винтами
– Вывернуть винты -стрелки-.



Опора коробки передач с 3 винтами
– Вывернуть винты -стрелки-.



Продолжение для всех а/м
– Слегка отжать влево и вперёд силовой агрегат.
– Снять кронштейн опоры двигателя.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
– Проверка регулировки опоры силового агрегата - см. Проверка регулировки опор силового агрегата

Моменты затяжки:
детали и узлы компонентов

Указание
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Опоры силового агрегата - см. Детали и узлы: опоры силового агрегата.
Натяжной ролик поликлинового ремня - см. Детали и узлы привода поликлиновым ремнём.
Кронштейн опоры двигателя - см. Детали и узлы кожуха зубчатого ремня.
Кожух зубчатого ремня - см. Детали и узлы кожуха зубчатого ремня.
Винты крепления генератора - см. Снятие и установка генератора
Трубопроводы ОЖ см. Детали и узлы трубок ОЖ
Снятие и установка деталей системы выпуска - см. Детали и узлы системы нейтрализации ОГ.
