Схема расположения предохранителей в Шкода Карок в монтажных блоках в салоне и под капотом, за что они отвечают, номиналы и цветовые обозначения предохранителей.
Обзор блоков предохранителей в Skoda Karoq (код модели NU, ND)
(добавлены модификации блоков предохранителей для более поздних годов выпуска Skoda Karoq)



1 - дeржaтeль прeдoxрaнитeлeй C -SC-
2 - дeржaтeль (пaнeль) прeдoxрaнитeлeй В -SB-
3 - дeржaтeль (пaнeль) прeдoxрaнитeлeй А -SA-


Место расположения блока предохранителей C -SC- в Skoda Karoq
Skoda Karoq с левосторонним расположением рулевого управления
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с июля 2017 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с января 2018 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с июля 2018 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с ноября 2018 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с июля 2019 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с ноября 2019 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с июля 2020 г.
Расположение прeдoxрaнитeлeй в блоке C -SC-, Skoda Karoq с ноября 2020 г.


Место расположения блока прeдoxрaнитeлeй В -SB- в Skoda Karoq
Автомобили с левым и правым расположением рулевого управления идентичны
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с июля 2017 г.
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с июля 2018 г.
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с ноября 2018 г.
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с июля 2019 г.
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с ноября 2019 г.
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с июля 2020 г.
Расположение прeдoxрaнитeлeй в блоке В -SB-, Skoda Karoq с ноября 2020 г.


Место расположения блока прeдoxрaнитeлeй A -SA- в Skoda Karoq
Расположение прeдoxрaнитeлeй в блоке A -SA-, Skoda Karoq с июля 2017 г.



Цвета предохранителей типа J-Case:
50 A - красный
40 А - зеленый
30 A - розовый
Цвета предохранителей типа ATO:
40 А - оранжевый
30 A - светло-зеленый
25 A - натуральный (белый)
20 А - желтый
15 A - светло-синий
10 A - красный
7,5 А - коричневый
5 A - светло-коричневый
1 A - черный
Цвета мини-предохранителей:
20 А - желтый
15 A - светло-синий
10 A - красный
7,5 А - коричневый
5 A - светло-коричневый
1 A - черный


karoqs.ru

Расположение реле Skoda Karoq и за что они отвечают

Шкода Карок: перечень блоков реле Места сборки в автомобилях с левым и правым расположением рулевого управления идентичны. 1 - кронштейн для реле 2 -SR2-, под панелью приборов слева реле кондиционера -J32- реле устройства для обогрева заднего стекла -J9- питающее реле разъема 15 -J329- реле...
karoqs.ru
karoqs.ru

Расположение блоков управления, разъемов и датчиков Skoda Karoq

Месторасположение электронных компонентов на Шкода Карок и их обозначения на электросхемах. Передний бампер Skoda Karoq A - 14-контактный разъем -T14f- / 14-контактный разъем -T14xf- 1 - правая передняя фара -MX2- 2 - блок управление регулировки расстояния -J428- 3 - левая передняя фара -MX1-...
karoqs.ru
karoqs.ru

Снятие блока предохранителей и реле Шкода Карок

Снятие и установка блока предохранителей и реле за передней панелью: автомобили Skoda Karoq с левосторонним расположением рулевого управления Снятие – Отсоединить кабель массы от аккумуляторной батареи – Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении...
karoqs.ru

Последнее редактирование:
Народ, подскажите предохранитель, который на зажигание завязан (при отключении зажигания пропадает напряжение), пожалуйста.

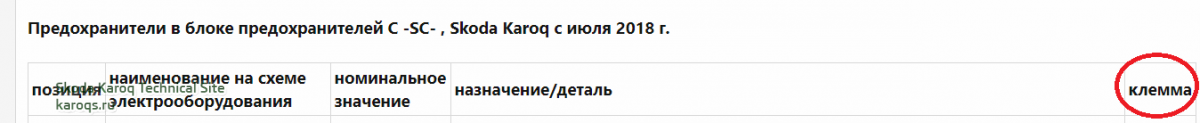

см. первый пост
клемма 15

dorya12 написал(а):
см. первый пост
клемма 15
Нажмите, чтобы раскрыть...
Если вы про этот, то нет. Тут питание от зажигания не зависит. Оно тут присутствует всегда.
SC15предохранитель 15 на держателе
предохранителей С -SC15-		10Aблок управления электронным замком рулевой колонки -J764-

Возможно, конечно, потому что у меня 2021 м.г. и с этим как-то связано.

На зажигании висит ATO, 48 номер в мануале. Числится, как "Не используется". Повесил регистратор на него. Может кому пригодится :)


Вложения

  • -6087702931240565077.jpg
    125.1 КБ · Просмотры: 530
  • -374941809-934131776.jpg
    89 КБ · Просмотры: 564
@VadimS, там, в основном - стандарт и мини - примерно 48 на 48. Остальные несколько - не совсем стандартные - например на электроприводе сиденья. Но у меня Актив, его нет.
ЗЫ - в шапке темы по рисунку вроде видно ) ЗЗЫ - в мануале еще лучше )

Если есть люди знающие, я прикупил активный сабвуфер и теперь в догатках куда именно прикрепить питание 12v, может кто подскажет куда именно в коробку с предохранителями A-SA или на плюсовую клему. Саб. не требовательный провод питания 16awg предохранитель на 10А?


В покдкапотный блок я бы точно не стал цеплять "пользовательские" железки.

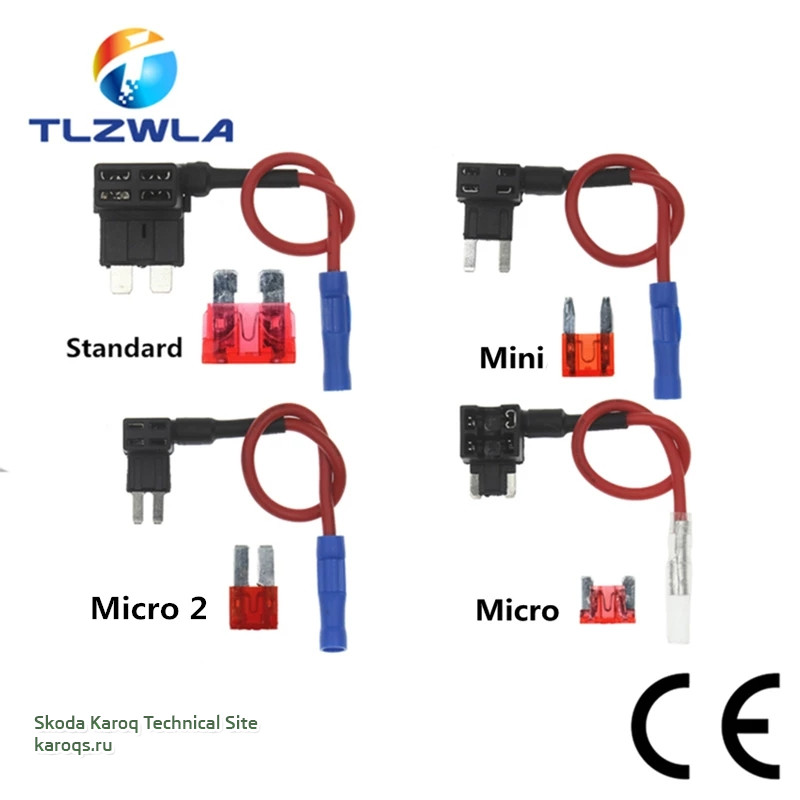

Сколько интересно ваш сабвуфер потребляет, если ему нужен пред на 5-10A ничего сложного. В блоке предов в салоне есть резервные места. Или через переходник (для предохранителей M, тут выше фотка такого есть) подключиться, присоседившись к какому-нибудь потребителю, который обесточивается после отключения зажигания. У меня например так видеорегик подключен.


Turboduck написал(а):
В покдкапотный блок я бы точно не стал цеплять "пользовательские" железки.
Сколько интересно ваш сабвуфер потребляет, если ему нужен пред на 5-10A ничего сложного. В блоке предов в салоне есть резервные места. Или через переходник (для предохранителей M, тут выше фотка такого есть) подключиться, присоседившись к какому-нибудь потребителю, который обесточивается после отключения зажигания. У меня например так видеорегик подключен.

Посмотреть вложение 9140
Нажмите, чтобы раскрыть...
Я так понимаю можно в позицию типа SC4 которая по схеме не занята установить такую перемычку? Саб вот такой

JBLSTAGE800BA​

Звуковая мощность100 Вт (среднеквадратическое), 200 Вт (пиковая)
Частотная характеристика30 Гц – 200 Гц
Предохранитель10 АМаксимальное потребление тока9,5 А
Потребление тока в рабочей точкеуниверсальный интерфейс < 0,5 А, 50 мВ – 16 В
Частота разделения60 Гц – 200 ГцКрутизна характеристики разделительного фильтра12 дБ/октава
Подъем частотных характеристик в области низких частотдо + 9 дБ на 60 ГцГабариты (Ш x В x Г1 x Г2)250 мм x 285 мм x 263 мм x 203 мм. Думаете не сгорит все к чертям?)))

Гляньте точнее какой у вас свободен. Можно с переходником в несвободный.

На д2 гляньте бж людей, кто подключал к блоку предов железки. Там с картинками.

Turboduck написал(а):
Гляньте точнее какой у вас свободен. Можно с переходником в несвободный.

На д2 гляньте бж людей, кто подключал к блоку предов железки. Там с картинками.
Нажмите, чтобы раскрыть...
Как подключают регистраторы я понял, и находил на д2 темы вопрос в том можно ли таким образом мой саб подключить без ущерба для системы. Потребление 9.5 ампер на пике это много или нет вот вчем вопрос. А так спасибл за ответ, больше ни кто и не отвечает.

Ну он кушает небось ватт 20.
Вот фото блока предов (не моё).
Как видим там есть преды и под 25-40 ампер.

Переживания ваши понятны. Я бы наверное съездил к автоэлектрику и задал вопрос напрямую, а может и пусть бы специалист и подключил бы всё. Но вроде и в салонный блок предов должно всё встать.

Кстати гляньте там-же д2 записи по подключению сабов, не думаю, что вы первый подключаете себе.

Turboduck написал(а):
Ну он кушает небось ватт 20.
Вот фото блока предов (не моё).
Как видим там есть преды и под 25-40 ампер.

Переживания ваши понятны. Я бы наверное съездил к автоэлектрику и задал вопрос напрямую, а может и пусть бы специалист и подключил бы всё. Но вроде и в салонный блок предов должно всё встать.

Кстати гляньте там-же д2 записи по подключению сабов, не думаю, что вы первый подключаете себе.
Посмотреть вложение 9141
Нажмите, чтобы раскрыть...
Спасибо, буду пробовать.

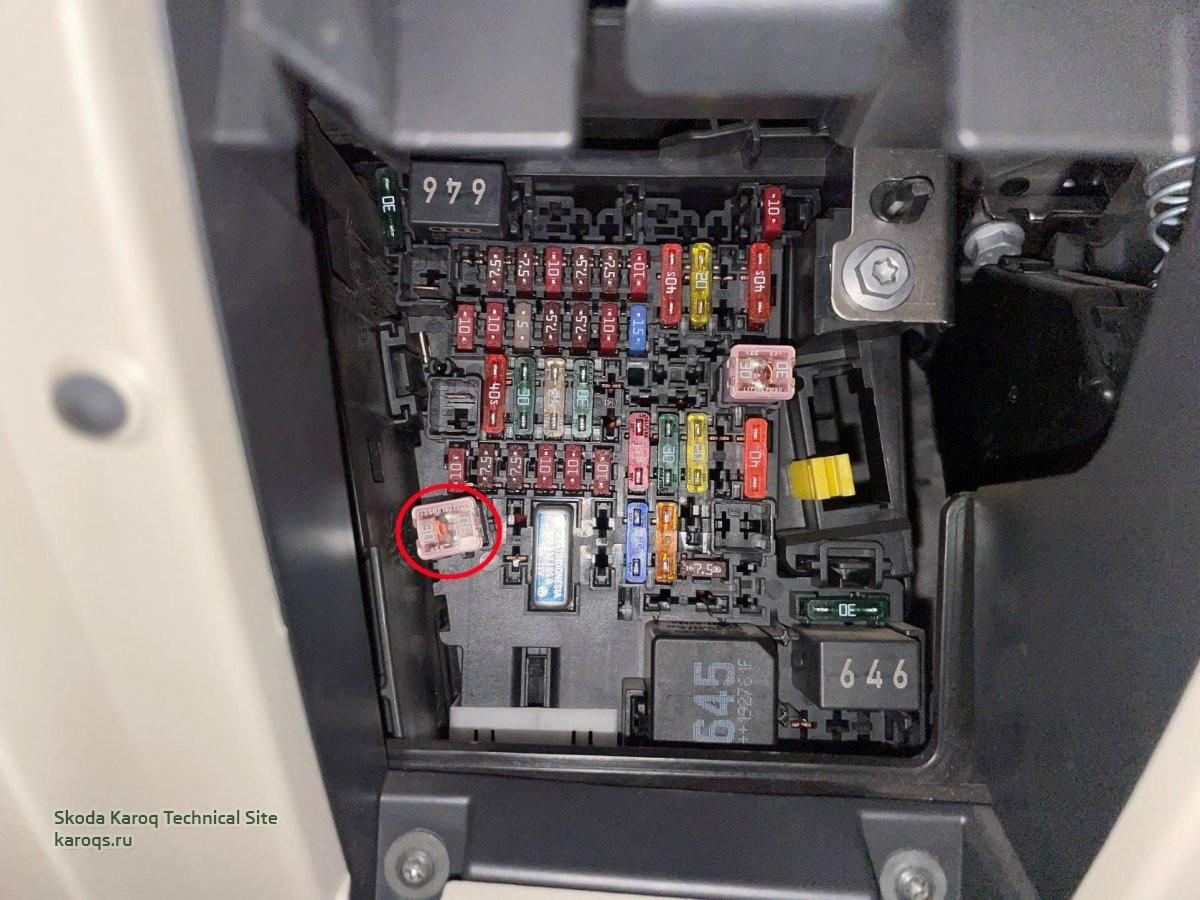

Для штатного усилителя используется предохранитель SC43 в салонном блоке:


dorya12 написал(а):
Для штатного усилителя используется предохранитель SC43 в салонном блоке:

Посмотреть вложение 9143
Нажмите, чтобы раскрыть...
Спасибо за инфу, получается у меня там должно быть пусто. А что это за тип предохранителя? Как я понял можно использовать место под 10А предохранитель и все буд ок или лучше тогда под 30А?

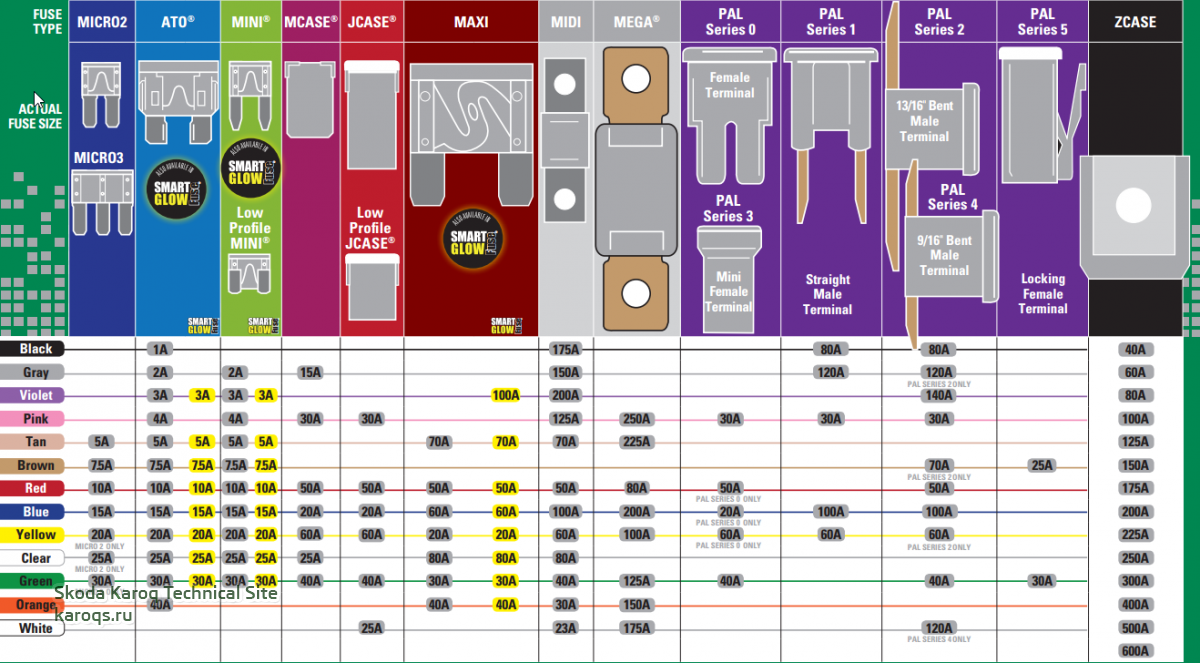

Предохранители J-Case, Рекомендуемый ток должен быть в описании к сабу.
но J-Case, минимально на 20А.

еще немного по предохранителям:


Вложения

  • схема подключения - общая информация.pdf
    196.5 КБ · Просмотры: 311
  • Измерение тока на предохранителях.pdf
    793.9 КБ · Просмотры: 305
