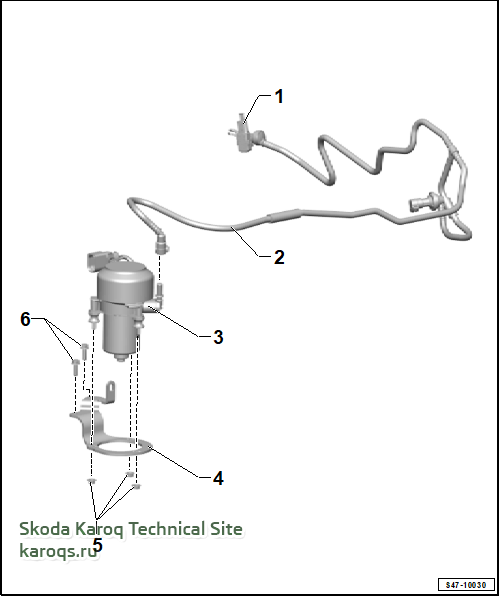

Детали и узлы электрического вакуумного насоса, а/м с двигателем TSI 1,4 л

Вакуумный насос тормозной системы -V192- не подлежит ремонту. В случае неисправности вакуумного насоса тормозной системы -V192- он подлежит замене.
Вакуумный насос тормозной системы -V192- находится в моторном отсеке справа (по направлению движения).
Винты и гайки, затягиваемые с доворотом на определённый угол, а также подлежащие замене детали после снятия необходимо заменить.



1 - Датчик разрежения -G294-
2 - Вакуумный трубопровод
на автомобилях с правосторонним расположением рулевого управления проверить правильность соединения вакуумных трубопроводов у передней стенки водоотводящего короба
подключён к вакуумному насосу тормозной системы (поз. 3) и к впускному коллектору
3 - Вакуумный насос тормозной системы -V192-
снятие и установка см. ниже Снятие и установка электрического вакуумного насоса, автомобили с двигателями 1,4 TSI и 1,5 TSI
проверить работу - Тестер
4 - Кронштейн
5 - Гайка 8 Н·м
6 - Винт 8 Н·м


Соединение вакуумных трубопроводов у передней стенки водоотводящего короба, автомобили с правосторонним расположением рулевого управления

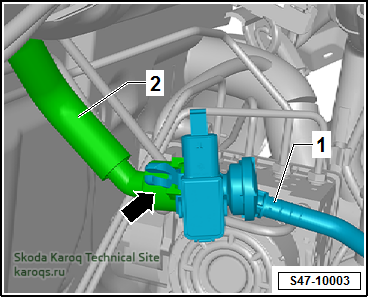

Фиксатор -стрелка- вакуумного трубопровода -1- должен правильно защёлкнуться в соединительном элементе вакуумного трубопровода -2-.

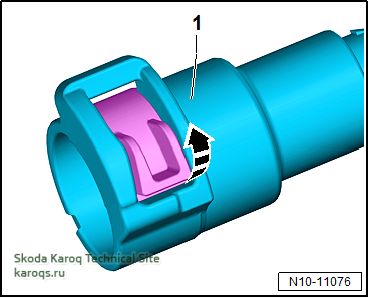

Разблокировать вакуумный трубопровод



Снятие и установка электрического вакуумного насоса, автомобили с двигателями 1,4 TSI и 1,5 TSI

Вакуумный насос тормозной системы -V192- не подлежит ремонту. В случае неисправности вакуумного насоса тормозной системы -V192- он подлежит замене.
Вакуумный насос тормозной системы -V192- находится в моторном отсеке справа (по направлению движения).

Снятие

Не повредить вакуумный шланг. При наличии повреждений заменить.

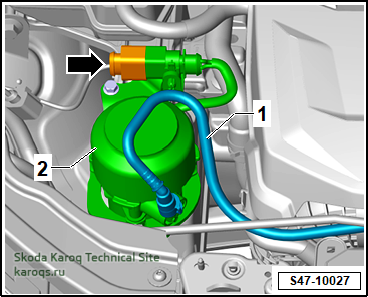

– Отсоединить разъём -стрелка- и вакуумный трубопровод -1- от вакуумного насоса тормозной системы -V192- -2-.

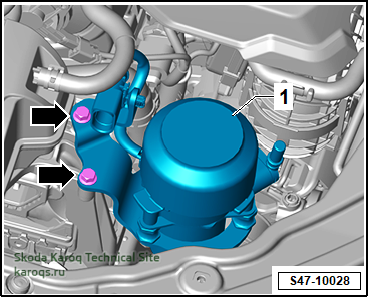

– Вывернуть винты -1- и снять вакуумный насос тормозной системы -V192- -2- с автомобиля.



– Отвернуть гайки -стрелки-, снять вакуумный насос тормозной системы -V192- -2- с кронштейна -1-.



Установка

Установка производится в обратной последовательности.
Моменты затяжки: см. выше детали и узлы компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также подлежащие замене детали после снятия необходимо заменить.




Детали и узлы вакуумного насоса, автомобили с дизельным двигателем

В случае двигателя с наддувом разрежение на усилитель тормозов подаётся вакуумным насосом, который является частью масляного насоса двигателя
