FAQ Двигатель 1,6 MPI (DWYA) - расположение датчиков и компонентов

Admin

Administrator
Сообщения
3,218
Реакции
3,228
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018

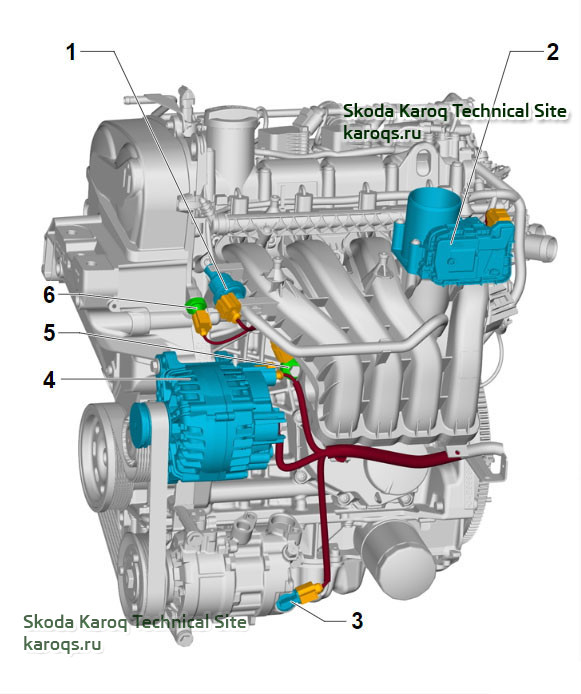

Бензиновый двигатель 1,6 л, DWYA, вид спереди



1 - Электромагнитный клапан 1 адсорбера -N80-
2 - Блок дроссельной/воздушной заслонки -GX3-
3 - Регулирующий клапан компрессора климатической установки -N280-
4 - Генератор с регулятором напряжения -CX1-
5 - Датчик детонации 1 -G61-
6 - Датчик давления масла -F1-

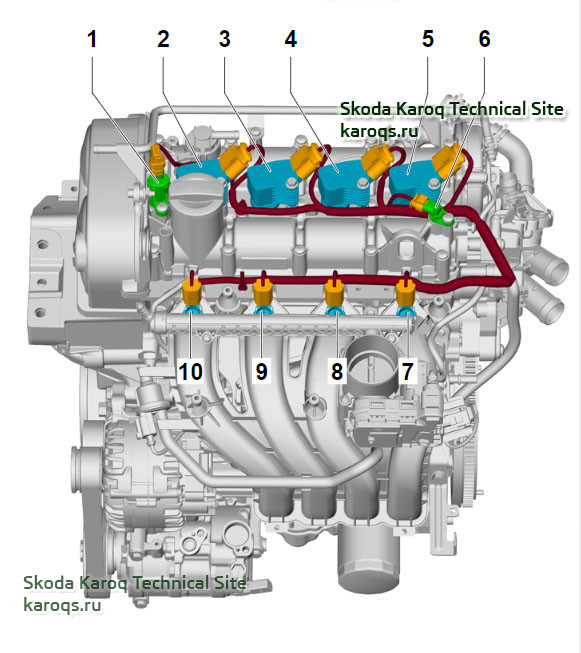

Бензиновый двигатель 1,6 л, DWYA, вид сверху



1 - Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-
2 - Катушка зажигания 1 с выходным каскадом -N70-
3 - Катушка зажигания 2 с выходным каскадом -N127-
4 - Катушка зажигания 3 с выходным каскадом -N291-
5 - Катушка зажигания 4 с выходным каскадом -N292-
6 - Датчик Холла -G40-
7 - Форсунка цилиндра 4 -N33-
8 - Форсунка цилиндра 3 -N32-
9 - Форсунка цилиндра 2 -N31-
10 - Форсунка цилиндра 1 -N30-

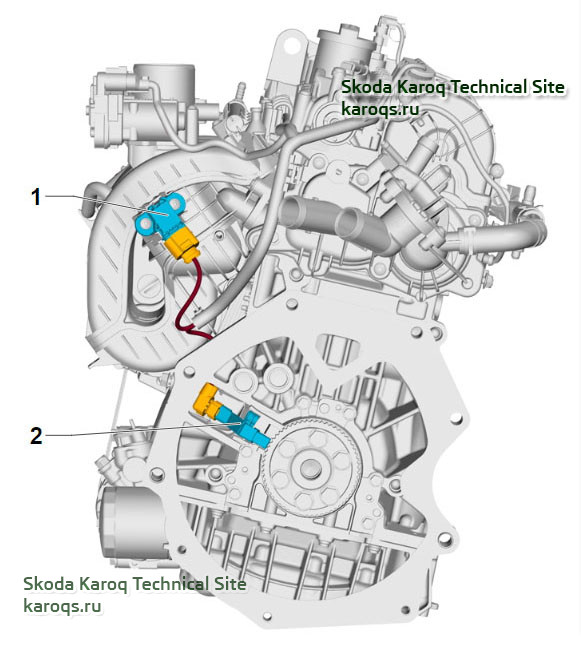

Бензиновый двигатель 1,6 л, DWYA, вид слева



1 - Датчики впускного коллектора -GX9-
2 - Датчик частоты вращения двигателя -G28-

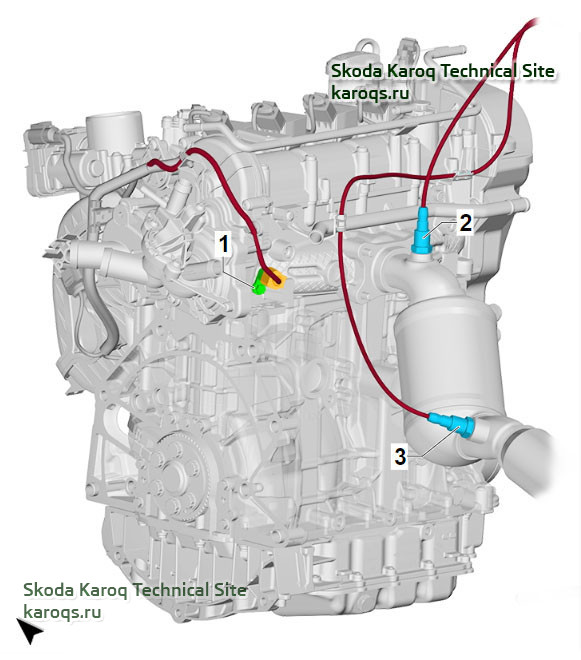

Бензиновый двигатель 1,6 л, DWYA, вид сзади



1 - Датчик температуры охлаждающей жидкости -G62-
2 - Лямбда-зонд 1 перед нейтрализатором -GX10-
3 - Лямбда-зонд 1 после нейтрализатора -GX7-
