FAQ Двигатель 1,4 TSI (DJKA) - расположение датчиков и компонентов

[Admin]

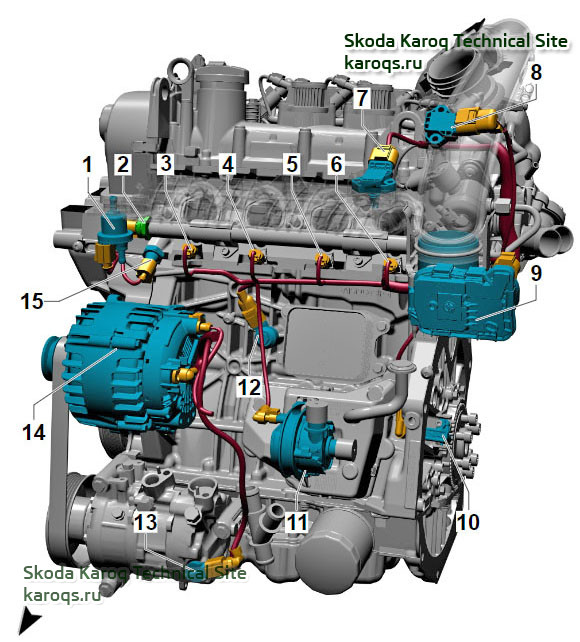

Бензиновый двигатель 1,4 л, DJKA, вид спереди

1 - Электромагнитный клапан 1 адсорбера -N80-
2 - Датчик давления топлива -G247-
3 - Форсунка цилиндра 1 -N30-
4 - Форсунка цилиндра 2 -N31-
5 - Форсунка цилиндра 3 -N32-
6 - Форсунка цилиндра 4 -N33-
7 - Датчики впускного коллектора -GX9-
8 - Датчик давления наддува -GX26-
9 - Блок дроссельной/воздушной заслонки -GX3-
10 - Датчик частоты вращения двигателя -G28-
11 - Насос системы охлаждения наддувочного воздуха -V188-
12 - Датчик детонации 1 -G61-
13 - Регулирующий клапан компрессора климатической установки -N280-
14 - Генератор с регулятором напряжения -CX1-
15 - Датчик низкого давления масла -F378-


Бензиновый двигатель 1,4 л, DJKA, вид сверху

1 - Клапан 1 регулятора фаз газораспределения выпускных клапанов -N318-
2 - Катушка зажигания 1 с выходным каскадом -N70-
3 - Катушка зажигания 2 с выходным каскадом -N127-
4 - не устанавливается
5 - Катушка зажигания 3 с выходным каскадом -N291-
6 - не устанавливается
7 - Датчик Холла 3 -G300-
8 - Катушка зажигания 4 с выходным каскадом -N292-
9 - Датчик Холла -G40-
10 - Регулятор давления топлива -N276-
11 - не устанавливается
12 - не устанавливается
13 - Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-


Бензиновый двигатель 1,4 л, DJKA, вид сзади

1 - Регулятор давления наддува -V465-
2 - Лямбда-зонд 1 перед нейтрализатором -GX10-
3 - Датчик давления масла -F1-
4 - Клапан регулирования давления масла -N428-
5 - Датчик уровня и температуры масла -G266-
6 - Лямбда-зонд 1 после нейтрализатора -GX7-
7 - Датчик температуры охлаждающей жидкости -G62-
