Топливная система дизельного двигателя Шкода Карок

Admin

Administrator
Сообщения
1,955
Реакции
1,566
Местоположение
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Автомобиль должен заправляться дизельным топливом, соответствующим сезону. Летнее дизельное топливо может замерзать при низкой температуре. Стандартные нормы для дизельного топлива:
- Продаваемое летом дизельное топливо гарантированно фильтруется до 0 ° C.
- Дизельное топливо, продаваемое в течение переходного периода, гарантированно фильтруется до -10 ° С.
- Дизельное топливо, продаваемое зимой, гарантированно фильтруется до -20 ° С.

Топливная система находится под давлением.
Опасность получения травмы от выбрасываемого топлива.
- Носить защитные очки!
- Носить защитные перчатки.
- Сбросьте давление: положите чистую ткань вокруг и аккуратно откройте точку подключения.

Быстроразъемные соединения топливных, вакуумных и вентиляционных линий имеют различную цветовую маркировку. Это либо цветовая точка на быстросъемном соединении, либо кнопка разблокировки имеет соответствующий цвет.

Нажимная муфтаЦветовая кодировка быстроразъемного соединения
Линия подачи топливачерный
Линия возврата топливасиний
Трубка сапунабелый, бежевый
Вакуумныйзеленый
- Быстроразъемные соединения должны производить звук щелчка при фиксации.
- Убедитесь, что соединение надежно закреплено, потянув за него после фиксации!

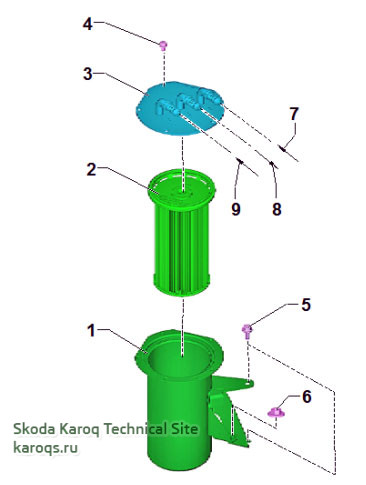

Компоненты топливной системы для автомобилей без влагоудалителя:

1 - Топливный фильтр - нижняя часть со встроенным кронштейном
2 - Фильтрующий элемент топливного фильтра
3 - Топливный фильтр - верхняя часть с соединениями
4 - Винт 5 Нм
5 - Винт 8 Нм
6 - Гайка 8 Нм
7 - Впускной топливный шланг из топливного бака
8 - Топливный шланг к насосу высокого давления
9 - Шланг возврата топлива из резервуара высокого давления

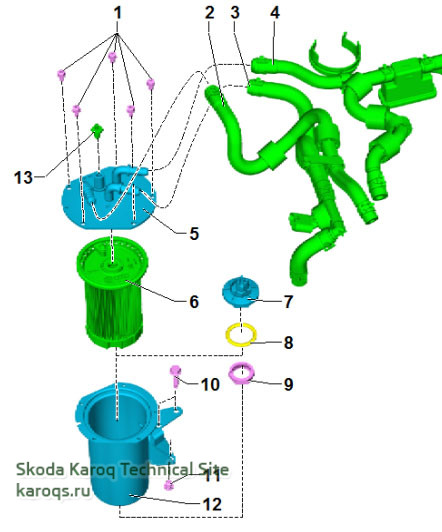

Компоненты топливной системы для автомобилей с датчиком улавливания влаги



1 - Винт 5 Нм
2 - Топливный шланг. Подающая линия из резервуара высокого давления и возвратные топливные магистрали узлов впрыска к топливному фильтру
3 - Топливный шланг. Подающая линия к насосу высокого давления
4 - Топливный шланг. Топливопровод от топливного бака
5 - Топливный фильтр - верхняя часть с соединениями
6 - Фильтрующий элемент топливного фильтра
7 - Датчик влагоотделителя G63
8 - Уплотнительное кольцо
9 - Гайка 5 Нм
10 - Винт 8 Нм
11 - Направляющая втулка, крепящая топливный фильтр к штифту на опоре двигателя
12 - Корпус топливного фильтра
13 - Сливная пробка 8 Нм
