Детали и узлы системы зажигания Skoda Karoq



1 - Винт
момент затяжки оказывает влияние на работу датчика детонации
20 Нм
2 - Датчик детонации 1 -G61-
3 - Свеча зажигания
22 Нм
снимать и устанавливать с помощью свечного ключа, например -3122 B
при установке новых свечей зажигания смазать катушки зажигания с выходным каскадом, поз. -4-, пастой G 052 565 A1
Интервал замены:
4 - Катушка зажигания с выходным каскадом
катушка зажигания 1 с выходным каскадом -N70-
катушка зажигания 2 с выходным каскадом -N127-
катушка зажигания 3 с выходным каскадом -N291-
катушка зажигания 4 с выходным каскадом -N292-
при установке новых свечей зажигания смазать катушки зажигания с выходным каскадом пастой G 052 565 A1.
5 - Винт
8 Нм
6 - Винт
8 Нм
7 - Датчик Холла -G40-
8 - Уплотнительное кольцо круглого сечения
проверить, не повреждено ли уплотнительное кольцо
Уплотнительное кольцо не поставляется в отдельности; при повреждении заменять вместе с датчиком Холла -G40-
9 - Винт
для автомобилей с двигателями CZDA, CZEA
8 Нм
10 - Датчик Холла 3 -G300-
для автомобилей с двигателями CZDA, CZEA
11 - Уплотнительное кольцо круглого сечения
для автомобилей с двигателями CZDA, CZEA
проверить, не повреждено ли уплотнительное кольцо
Уплотнительное кольцо не поставляется в отдельности; при повреждении заменять вместе с датчиком Холла 3 -G300-
12 - Задающий ротор
Датчик частоты вращения двигателя -G28-
отдельно не снимается, только с крышкой -поз. 10-
13 - Крышка со стороны коробки передач
14 - Датчик частоты вращения двигателя -G28-
15 - Винт
5 Нм


Снятие и установка датчика детонации 1 -G61-
Снятие

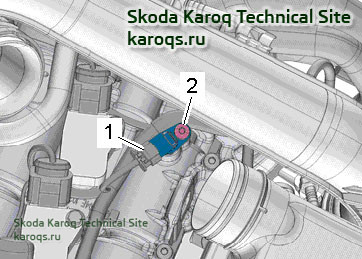

– Отсоединить компрессор климатической установки от кронштейна и подвязать его
– Отсоединить электрический разъём -1-.



– Выкрутить винт -2- и снять датчик детонации 1 -G61-.
Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего.
– Установить компрессор климатической установки
Моменты затяжки – см. детали и узлы компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.


Снятие и установка датчика Холла -G40-
Снятие

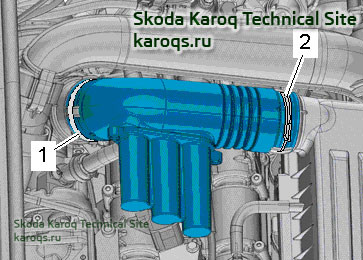

– Ослабить хомуты -1- и -2- и снять трубку воздуховода.

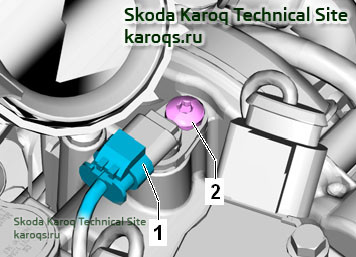

– Отсоединить электрический разъём -1-.



– Выкрутить винт -2- и снять датчик Холла -G40-.
Установка
– Установка осуществляется в последовательности, обратной снятию.

Моменты затяжки – детали и узлы компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.


Снятие и установка датчика Холла 3 -G300-
Только для автомобилей с двигателями CZDA, CZEA
Снятие

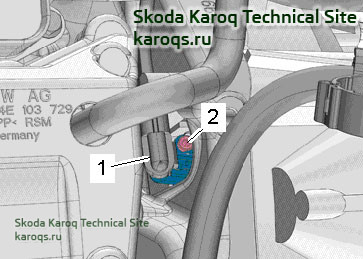

– Ослабить хомуты -1- и -2- и снять трубку воздуховода.

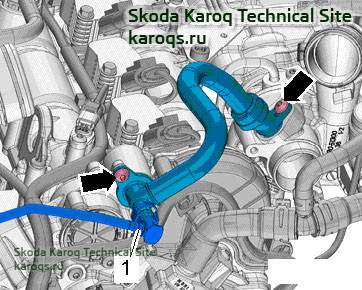

– Нажать на кнопки разблокировки и отсоединить шланг -1-, идущий к адсорберу.
– Выкрутить винты -стрелки-, снять шланг системы вентиляции картера.



– Отсоединить электрический разъём -1-.



– Выкрутить винт -2- и снять датчик Холла 3 -G300-.
Установка
– Установка осуществляется в последовательности, обратной снятию.
Моменты затяжки – детали и узлы компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.


Снятие и установка датчика частоты вращения двигателя -G28-
Необходимые специальные приспособления:
Насадка 4 мм -T10370-

Снятие
– Снять шумоизолирующий кожух

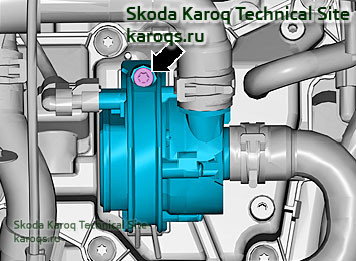

– Вывернуть винт -стрелка- и отжать в сторону насос системы охлаждения наддувочного воздуха -V188-.



– Отсоединить электрический разъём -1-.



– Вывернуть винт -2- и вывернуть датчик частоты вращения двигателя -G28-.

Установка
Указание
Вставить датчик частоты вращения двигателя -G28- в отверстие с осторожностью, чтобы он не упал между двигателем и коробкой передач.
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
– Установить шумоизолирующий кожух
Моменты затяжки – детали и узлы компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить
