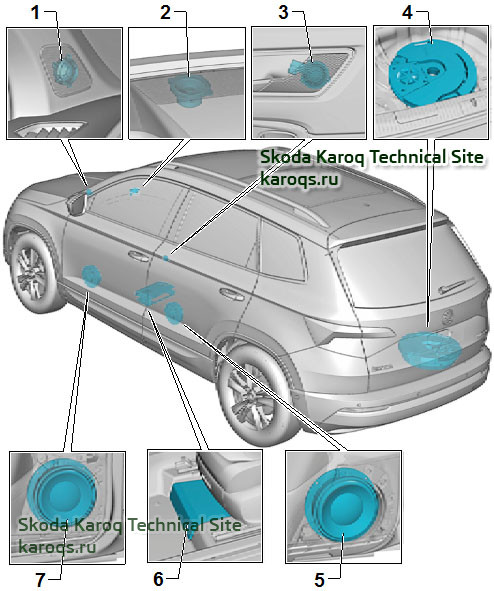

Места установки компонентов акустической системы Шкода Карок
(Количество и тип компонентов аппаратуры зависит от комплектации автомобиля)

1 - Передний высокочастотный динамик
2 - Центральный динамик (в центре передней панели)
3 - Задний высокочастотный динамик
4 - Сабвуфер
5 - Задний низкочастотный динамик
6 - Блок управления цифровой аудиосистемы -J525-
7 - Передний низкочастотный динамик


Снятие и установка передних высокочастотных динамиков -R20-/-R22-
Передний ВЧ-динамик интегрирован в верхнюю облицовку стойки A. При повреждении заменить облицовку стойки A, см:

Снятие обшивки салона Шкода Карок - стойка A

Снятие и установка верхней облицовки стойки A со стороны водителя Снятие - Отсоедините панель отделки стойки A -1- от опор стойки A, начиная сверху. - Отсоедините разъем от динамика. Установка Установка осуществляется в обратной последовательности. После установки облицовки необходимо...

karoqs.ru

Снятие и установка передних низкочастотных динамиков -R21-/-R23-
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку двери, с которой снимается динамик

Снятие обшивки дверей в Шкода Карок - Skoda Karoq Technical Site

Разборка двери - как снять панели обшивки передних и задних дверей в Skoda Karoq. Обшивка передней двери Краткое описание компонентов - Панель обшивки передней двери 1 - Обивка передней двери 2 - Фиксатор 3 - Обшивка наружного зеркала заднего вида 4 - Фиксатор 5 - Облицовка привода дверной...

karoqs.ru

– Отсоединить разъём динамика.
– Высверлить заклёпку -1- подходящим сверлом и снять динамик -2-.

Осторожно!
Обязательно удалить все опилки из двери, в противном случае они вызовут коррозию.
Если при высверливании заклёпки повреждено лакокрасочное покрытие, его необходимо немедленно восстановить.

Установка
Установка осуществляется в обратной последовательности.


Снятие и установка задних высокочастотных динамиков -R14-/-R16-
Снятие
– Снять обивку задней двери

Снятие обшивки дверей в Шкода Карок - Skoda Karoq Technical Site

Разборка двери - как снять панели обшивки передних и задних дверей в Skoda Karoq. Обшивка передней двери Краткое описание компонентов - Панель обшивки передней двери 1 - Обивка передней двери 2 - Фиксатор 3 - Обшивка наружного зеркала заднего вида 4 - Фиксатор 5 - Облицовка привода дверной...

karoqs.ru

– Подходящим сверлом осторожно высверлить головки пластмассовых пистонов -1- и снять динамик -2-.

– Удалить остатки пластмассового пистона (срезать, зашлифовать)

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
– Закрепить новый динамик -2- винтами -3-, см. Электронный каталог запчастей ETKA.

Моменты затяжки

Узел/деталь	Н·м
Винты крепления динамика	0,5 Н·м

Снятие и установка задних низкочастотных динамиков -R15-/-R17-
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку двери, с которой снимается динамик

– Отсоединить разъём динамика.

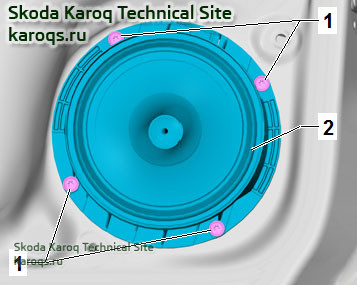

– Высверлить заклёпку -1- подходящим сверлом и снять динамик -2-.

Обязательно удалить все опилки из двери, в противном случае они вызовут коррозию.
Если при высверливании заклёпки повреждено лакокрасочное покрытие, его необходимо немедленно восстановить.

Установка
Установка осуществляется в обратной последовательности.


Снятие и установка сабвуфера -R211- в Skoda Karoq

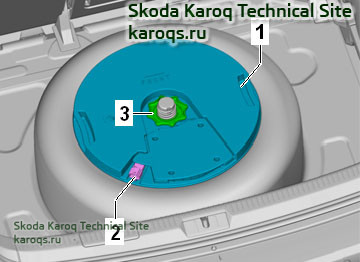

Сабвуфер -R211- находится в нише запасного колеса.

Снятие
– Выключить зажигание и все потребители электроэнергии.
– Поднять и зафиксировать фальшпол багажного отсека
– Разблокировать и отсоединить разъём -2-.

– Открутить крепёжную гайку -3- и извлечь сабвуфер -1-.

Установка
Установка осуществляется в обратной последовательности.

Моменты затяжки

Узел/деталь	Н·м
Винты крепления сабвуфера	3 Н·м
Гайка крепления сабвуфера	3 Н·м

Снятие и установка центрального динамика
Необходимые специальные приспособления: Клин -3409-
Только для а/м, укомплектованных „акустической системой“
Снятие
Осторожно! При использовании рычага оклеить место, в которое будет упираться рычаг, обычной клейкой лентой.
– Выключить зажигание и все потребители электроэнергии.

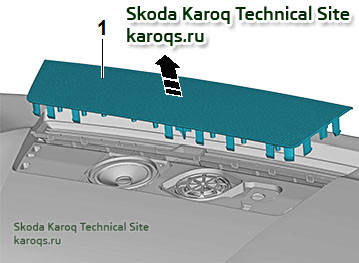

– Отсоединить накладку -1- с помощью клина и извлечь из передней панели -стрелки-.

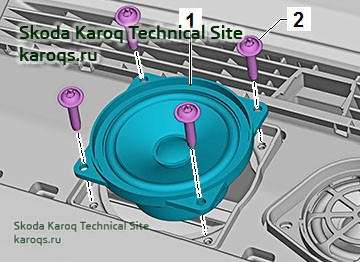

– Выкрутить винты -2- и вынуть динамик -1-.

– Отсоединить разъём.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:

Моменты затяжки

Узел/деталь	Н·м
Винты динамика	1 Н·м

Снятие и установка блока управления/усилителя цифровой аудиосистемы в Шкода Карок
Снятие
– Отключить все электрические потребители и извлечь ключ из замка зажигания.
– Установить левое переднее сиденье до упора назад и в самое верхнее положение.

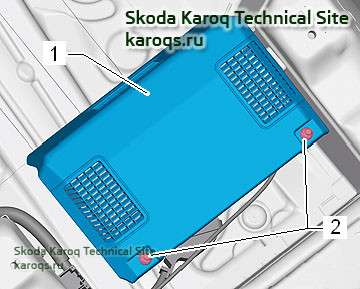

– Извлечь распорные пистоны -2- и снять накладку -1- вперёд.

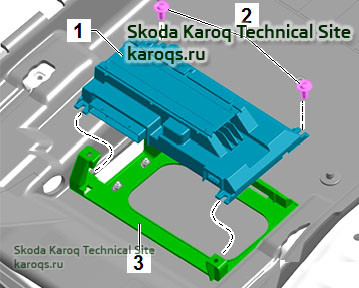

– Вывернуть винты -2-.

– Слегка наклонить блок управления -1- и вынуть из держателя -3-.
– Отвести крепёжную скобу и отсоединить разъём.
– Открепить и отсоединить шину данных MOST -2-.

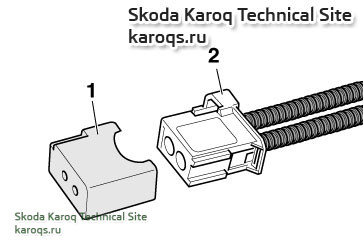

– Защитить розетку шины MOST -2- крышкой -1- или другим подходящим способом (например, обернуть в полиэтилен и обмотать скотчем).

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
– При замене закодировать новый блок управления при помощи диагностического тестера.
– Если шина передачи данных MOST повреждена, её следует заменить с наконечниками см. Электронный каталог оригинальных деталей, либо изготовить заново

Моменты затяжки

Узел/деталь	Н·м
Винт крепления блока управления	1,5 Н·м
