Шкода Карок: системы помощи при парковке, детали и узлы
Составными элементами данных деталей и узлов являются также датчики ассистента руления при парковке.
Варианты комплектации:
Система помощи при парковке с датчиками сзади
Система помощи при парковке с датчиками сзади и спереди
Система помощи при парковке с датчиками сзади и спереди и ассистент руления при парковке
При поиске неисправностей системы помощи при парковке и ассистента руления при парковке необходимо точно знать их функции.
Расположение контактов на блоке управления и схему подключения компонентов системы помощи при парковке и ассистента руления при парковке можно найти в
Схемы электрооборудования, поиск неисправностей системы электрооборудования и месторасположение
1 - Клавиша ассистента руления при парковке -E581-
Снятие и установка клавиш в передней панели
2 - Клавиша системы помощи при парковке -E266-
3 - Передний предупреждающий зуммер системы помощи при парковке -H22-
см. ниже "Снятие и установка переднего предупреждающего зуммера системы помощи при парковке -H22-"
4 - Блок управления системы помощи при парковке -J446- и блок управления системы помощи при парковке и ассистента руления при парковке -J791-
автомобиль с левосторонним расположением рулевого управления – в блоке реле и предохранителей
автомобиль с правосторонним расположением рулевого управления – на опорном кронштейне педали тормоза справа
см. ниже "Снятие и установка блока управления системы помощи при парковке -J446-"
5 - Передний левый датчик ассистента руления при парковке
см. ниже "Снятие и установка передних датчиков"
6 - Передний датчик системы помощи при парковке
см. ниже "Снятие и установка передних датчиков системы помощи при парковке"
7 - Передний правый датчик ассистента руления при парковке
8 - Задний правый датчик ассистента руления при парковке
см. ниже "Снятие и установка задних датчиков"
9 - Задний датчик системы помощи при парковке
10 - Задний левый датчик ассистента руления при парковке
11 - Задний предупреждающий зуммер системы помощи при парковке -H15-
см. ниже "Снятие и установка заднего предупреждающего зуммера системы помощи при парковке -H15-"
Снятие и установка передних датчиков системы помощи при парковке
Датчики, установленные на окрашенную поверхность:
видимую часть нового датчика перед установкой следует покрасить в цвет бампера.
Толщина слоя краски для датчиков системы помощи при парковке составляет макс. 100 мкм.
Перед покраской обязательно заклеить задние части датчиков (зажимное соединение).
Окрашивается только верхняя (видимая) часть мембраны датчика.
Для облегчения снятия фиксаторов, стрелки -A-, можно использовать более крупные клещи для стопорных колец Зегера с изогнутыми губками.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять передний бампер
– Снять фиксаторы движением в направлении стрелок -A-.
– Вдавить датчик -1- внутрь с внешней стороны бампера.
– Отсоединить разъём -2-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Правильно расположить чёрное силиконовое кольцо на головке датчика.
Обе фиксирующие скобы должны при установке слышимо защёлкнуться.
Снятие и установка задних датчиков системы помощи при парковке
Датчики, установленные на окрашенную поверхность:
видимую часть нового датчика перед установкой следует покрасить в цвет бампера.
Толщина слоя краски для датчиков системы помощи при парковке составляет макс. 100 мкм.
Перед покраской обязательно заклеить задние части датчиков (зажимное соединение).
Окрашивается только верхняя (видимая) часть мембраны датчика.
Для облегчения снятия фиксаторов, стрелки -A-, можно использовать более крупные клещи для стопорных колец Зегера с изогнутыми губками.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять задний бампер
– Снять фиксаторы движением в направлении стрелок -A-.
– Вдавить датчик -1- внутрь с внешней стороны бампера.
– Отсоединить разъём -2-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Правильно расположить чёрное силиконовое кольцо на головке датчика.
Обе фиксирующие скобы должны при установке слышимо защёлкнуться.
Снятие и установка заднего предупреждающего зуммера системы помощи при парковке -H15-
Снятие
– Отключить все электрические потребители и извлечь ключ из замка зажигания.
– Снять облицовку стойки B со стороны водителя

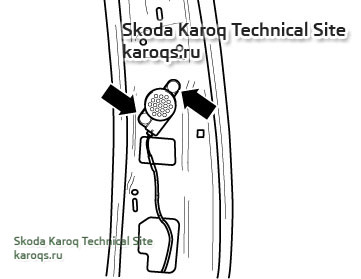

– Высвободить и извлечь распорные пистоны -стрелки-.
– Отсоединить разъём и вынуть предупреждающий зуммер.
Установка
Установка выполняется в обратной последовательности.
Снятие и установка переднего предупреждающего зуммера системы помощи при парковке -H22-
Снятие
– Выключить зажигание и все потребители электроэнергии.
Автомобили с левосторонним расположением рулевого управления:

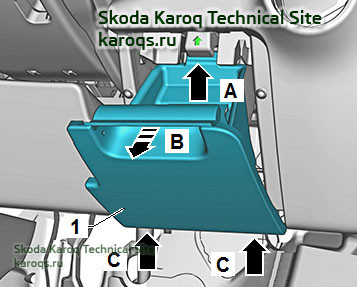

– Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении стрелки -B- и отцепить от опоры, стрелки -C-.
– Снять переключатель освещения

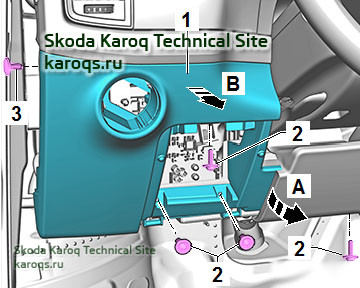

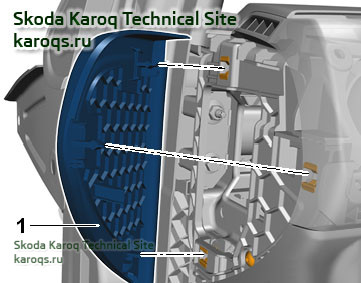

– Снять боковую накладку передней панели -1-, например с помощью клина -3409-
– Вывернуть винты -2- и -3-.
– Немного оттянуть нижнюю часть передней панели в направлении стрелки -A-.
– Разблокировать нижнюю часть передней панели -1- и снять в направлении стрелки -B-
– С помощью узкой отвёртки вытолкнуть предупреждающий зуммер -2- из гнезда -стрелка-.
– Отсоединить разъём -1-.
А/м с правосторонним расположением рулевого управления:

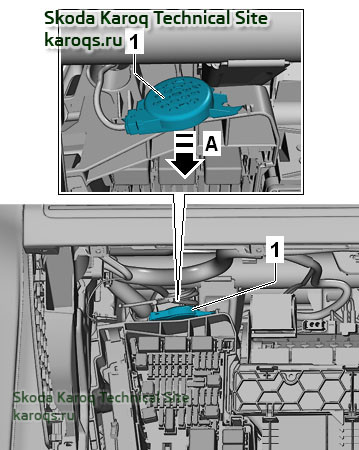

Предупреждающий зуммер -1- находится над блоком предохранителей.
– Снять с передней панели вещевой ящик и его рамку со стороны переднего пассажира
– Небольшой отвёрткой выдавить предупреждающий зуммер -1- из опорного кронштейна на блоке предохранителей в направлении стрелки -A-.
– Отсоединить разъём.
Установка
Установка выполняется в обратной последовательности.
Снятие и установка блока управления системы помощи при парковке -J446-
Снятие
– Выключить зажигание и все потребители электроэнергии.

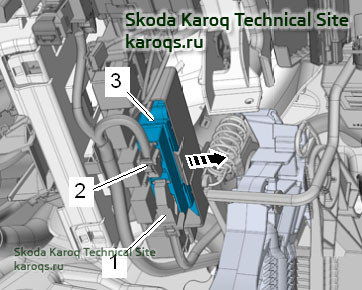

А/м с левым рулём - блок управления находится на блоке реле и предохранителей:
– Откинув скобу, разблокировать и отсоединить разъёмы -1- и -2-
– Отжать фиксирующий выступ -стрелка- и извлечь блок управления -3- из кронштейна.
Автомобиль с правосторонним расположением рулевого управления
– блок управления находится на опорном кронштейне педали тормоза справа:

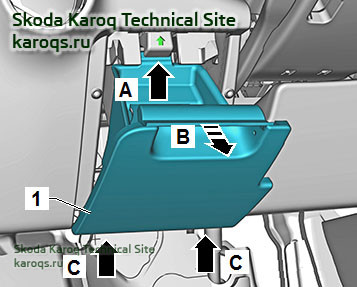

– Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении стрелки -B- и отцепить от опоры, стрелки -C-
– Снять накладку под передней панелью.

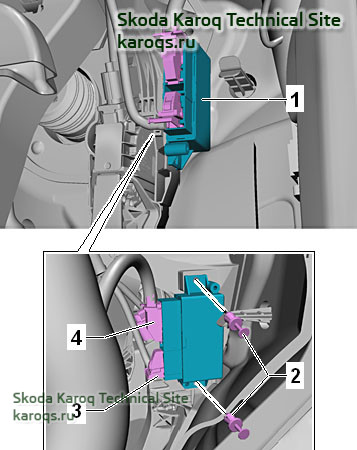

– Извлечь распорные пистоны -2- и снять блок управления -1-
– Откинув скобу, разблокировать и отсоединить разъёмы -3- и -4-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Если был заменён блок управления системы помощи при парковке -J446-:
– закодировать блок управления

Составными элементами данных деталей и узлов являются также датчики ассистента руления при парковке.
Варианты комплектации:
Система помощи при парковке с датчиками сзади
Система помощи при парковке с датчиками сзади и спереди
Система помощи при парковке с датчиками сзади и спереди и ассистент руления при парковке
При поиске неисправностей системы помощи при парковке и ассистента руления при парковке необходимо точно знать их функции.
Расположение контактов на блоке управления и схему подключения компонентов системы помощи при парковке и ассистента руления при парковке можно найти в
Схемы электрооборудования, поиск неисправностей системы электрооборудования и месторасположение
1 - Клавиша ассистента руления при парковке -E581-
Снятие и установка клавиш в передней панели
2 - Клавиша системы помощи при парковке -E266-
3 - Передний предупреждающий зуммер системы помощи при парковке -H22-
см. ниже "Снятие и установка переднего предупреждающего зуммера системы помощи при парковке -H22-"
4 - Блок управления системы помощи при парковке -J446- и блок управления системы помощи при парковке и ассистента руления при парковке -J791-
автомобиль с левосторонним расположением рулевого управления – в блоке реле и предохранителей
автомобиль с правосторонним расположением рулевого управления – на опорном кронштейне педали тормоза справа
см. ниже "Снятие и установка блока управления системы помощи при парковке -J446-"
5 - Передний левый датчик ассистента руления при парковке
см. ниже "Снятие и установка передних датчиков"
6 - Передний датчик системы помощи при парковке
см. ниже "Снятие и установка передних датчиков системы помощи при парковке"
7 - Передний правый датчик ассистента руления при парковке
8 - Задний правый датчик ассистента руления при парковке
см. ниже "Снятие и установка задних датчиков"
9 - Задний датчик системы помощи при парковке
10 - Задний левый датчик ассистента руления при парковке
11 - Задний предупреждающий зуммер системы помощи при парковке -H15-
см. ниже "Снятие и установка заднего предупреждающего зуммера системы помощи при парковке -H15-"
Снятие и установка передних датчиков системы помощи при парковке
Датчики, установленные на окрашенную поверхность:
видимую часть нового датчика перед установкой следует покрасить в цвет бампера.
Толщина слоя краски для датчиков системы помощи при парковке составляет макс. 100 мкм.
Перед покраской обязательно заклеить задние части датчиков (зажимное соединение).
Окрашивается только верхняя (видимая) часть мембраны датчика.
Для облегчения снятия фиксаторов, стрелки -A-, можно использовать более крупные клещи для стопорных колец Зегера с изогнутыми губками.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять передний бампер
– Снять фиксаторы движением в направлении стрелок -A-.
– Вдавить датчик -1- внутрь с внешней стороны бампера.
– Отсоединить разъём -2-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Правильно расположить чёрное силиконовое кольцо на головке датчика.
Обе фиксирующие скобы должны при установке слышимо защёлкнуться.
Снятие и установка задних датчиков системы помощи при парковке
Датчики, установленные на окрашенную поверхность:
видимую часть нового датчика перед установкой следует покрасить в цвет бампера.
Толщина слоя краски для датчиков системы помощи при парковке составляет макс. 100 мкм.
Перед покраской обязательно заклеить задние части датчиков (зажимное соединение).
Окрашивается только верхняя (видимая) часть мембраны датчика.
Для облегчения снятия фиксаторов, стрелки -A-, можно использовать более крупные клещи для стопорных колец Зегера с изогнутыми губками.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять задний бампер
– Снять фиксаторы движением в направлении стрелок -A-.
– Вдавить датчик -1- внутрь с внешней стороны бампера.
– Отсоединить разъём -2-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Правильно расположить чёрное силиконовое кольцо на головке датчика.
Обе фиксирующие скобы должны при установке слышимо защёлкнуться.
Снятие и установка заднего предупреждающего зуммера системы помощи при парковке -H15-
Снятие
– Отключить все электрические потребители и извлечь ключ из замка зажигания.
– Снять облицовку стойки B со стороны водителя
– Высвободить и извлечь распорные пистоны -стрелки-.
– Отсоединить разъём и вынуть предупреждающий зуммер.
Установка
Установка выполняется в обратной последовательности.
Снятие и установка переднего предупреждающего зуммера системы помощи при парковке -H22-
Снятие
– Выключить зажигание и все потребители электроэнергии.
Автомобили с левосторонним расположением рулевого управления:
– Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении стрелки -B- и отцепить от опоры, стрелки -C-.
– Снять переключатель освещения
– Снять боковую накладку передней панели -1-, например с помощью клина -3409-
– Вывернуть винты -2- и -3-.
– Немного оттянуть нижнюю часть передней панели в направлении стрелки -A-.
– Разблокировать нижнюю часть передней панели -1- и снять в направлении стрелки -B-
– С помощью узкой отвёртки вытолкнуть предупреждающий зуммер -2- из гнезда -стрелка-.
– Отсоединить разъём -1-.
А/м с правосторонним расположением рулевого управления:
Предупреждающий зуммер -1- находится над блоком предохранителей.
– Снять с передней панели вещевой ящик и его рамку со стороны переднего пассажира
– Небольшой отвёрткой выдавить предупреждающий зуммер -1- из опорного кронштейна на блоке предохранителей в направлении стрелки -A-.
– Отсоединить разъём.
Установка
Установка выполняется в обратной последовательности.
Снятие и установка блока управления системы помощи при парковке -J446-
Снятие
– Выключить зажигание и все потребители электроэнергии.
А/м с левым рулём - блок управления находится на блоке реле и предохранителей:
– Откинув скобу, разблокировать и отсоединить разъёмы -1- и -2-
– Отжать фиксирующий выступ -стрелка- и извлечь блок управления -3- из кронштейна.
Автомобиль с правосторонним расположением рулевого управления
– блок управления находится на опорном кронштейне педали тормоза справа:
– Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении стрелки -B- и отцепить от опоры, стрелки -C-
– Снять накладку под передней панелью.
– Извлечь распорные пистоны -2- и снять блок управления -1-
– Откинув скобу, разблокировать и отсоединить разъёмы -3- и -4-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Если был заменён блок управления системы помощи при парковке -J446-:
– закодировать блок управления
