Руководство Корпус воздушного фильтра Шкода Карок, снятие и установка

Admin

Administrator
Сообщения
2,158
Реакции
1,789
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
Корпуса воздушного фильтра Skoda Karoq: снятие и установка
Необходимые специальные приспособления: Клещи для хомутов VAS 6362

Снятие
– Выкрутить винты -3-



– Разблокировать фиксатор -2- и снять крышку -2-
– Сдвинуть крышку -1- с держателей движением вперёд -стрелки-

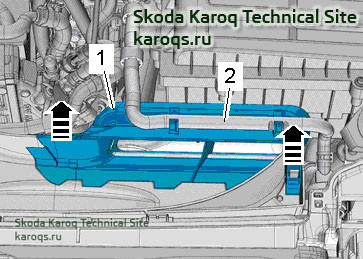

– Снять накладку -1-
– Освободить шланг системы охлаждения -2-

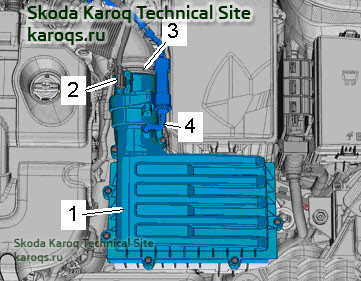

– Разблокировать фиксаторы -стрелки-, снять верхнюю часть воздуховода -1-
– Отсоединить электрический разъём -2-от расходомера воздуха -G70-
– Отсоединить вакуумный шланг -4-



– Ослабить хомуты шлангов -3-, снять воздушный патрубок
– Снять корпус воздушного фильтра -1-

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
Патрубки, воздуховоды и воздушные шланги перед установкой нужно очистить от масла и смазки.
Для установки воздушных патрубков использовать смазку без силикона.
Для крепления всех шлангов использовать хомуты, применяемые в серийном производстве см. Электронный каталог запчастей ETKA.

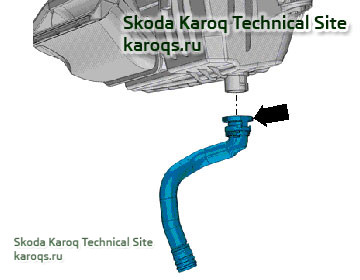

– Отсоединить дренажный шланг -стрелка-



– Очистить патрубок в нижней части воздушного фильтра и шланг от загрязнений и листвы.

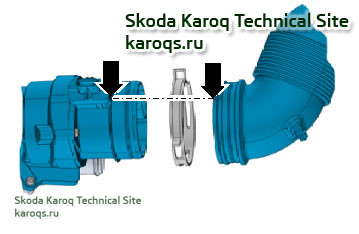

– При присоединении шланга воздуховода к корпусу воздушного фильтра учитывать монтажную маркировку -стрелки-.



– Установить корпус воздушного фильтра на кронштейн аккумуляторной батареи и нажать до отчётливо слышного защёлкивания.
– Ещё раз надавить на корпус воздушного фильтра и затем оттянуть его обратно, чтобы проверить, правильно ли защёлкнулись фиксаторы.

Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.

Детали и узлы корпуса воздушного фильтра:
