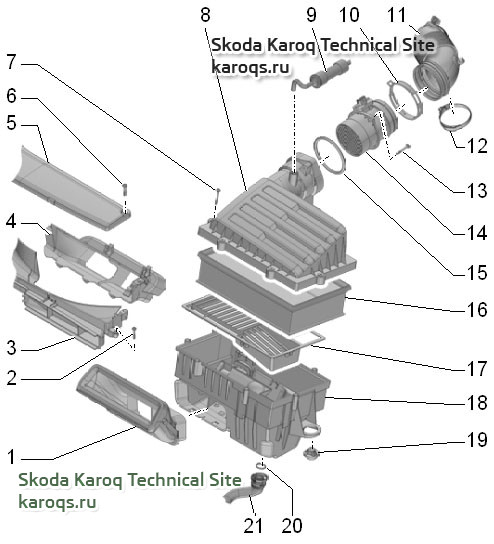

Корпус воздушного фильтра Шкода Карок: детали и узлы



1 - Воздуховод в нижней части воздушного фильтра
2 - Винт, 2 Н·м
3 - Нижняя часть направляющей воздушного потока на передней несущей панели
4 - Верхняя часть направляющей воздушного потока на передней несущей панели
5 - Крышка направляющей воздушного потока
6 - Винт, 2 Н·м
7 - Винт, 1,5 Н·м
8 - Верхняя часть корпуса воздушного фильтра
очистить от грязи, листьев и солевых отложений
9 - Вентиляционный шланг от электромагнитного клапана ограничения давления наддува -N75-
10 - Пружинный зажим
11 - Воздушный шланг
12 - Винтовой хомут
13 - Винт, 1,5 Н·м
14 - Расходомер воздуха -G70-
см. Снятие и установка расходомера воздуха -G70-
15 - Уплотнительное кольцо
при наличии повреждений заменить
16 - Фильтрующий элемент воздушного фильтра
использовать оригинальный фильтрующий элемент воздушного фильтра см. ETKA - Электронный каталог оригинальных деталей
периодичность замены: Регламент технического обслуживания Skoda Karoq
снятие и установка: см. Замена воздушного фильтра двигателя
17 - Вставка нижней части воздушного фильтра
18 - Нижняя часть корпуса воздушного фильтра
очистить от механических загрязнений
19 - Резиновая опора
20 - Уплотнительное кольцо
при наличии повреждений заменить
21 - Дренажный шланг с клапаном
очистить
Воздушные шланги, патрубки и штуцеры закреплять с помощью винтовых хомутов
Патрубки, воздуховоды и воздушные шланги перед установкой нужно очистить от масла и смазки.
Для крепления всех шлангов использовать хомуты, применяемые в серийном производстве см. Электронный каталог запчастей ETKA.
На червячные винты уже эксплуатировавшихся винтовых хомутов перед установкой распылить проникающую смазку для откручивания приржавевшего крепежа.

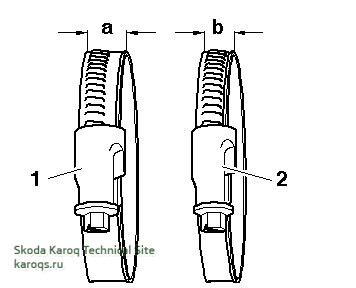

Моменты затяжки

Винтовой хомут Момент затяжки
-1-, ширина -a- =13 мм5,5 Нм
-2-, ширина -a- =9 мм3 Нм
