Радиатор контура охлаждения наддувочного воздуха в Шкода Карок: снятие и установка
Необходимые специальные приспособления: Поддон, Клин 3409

Снятие
– Слить охлаждающую жидкость
– Снять кожух вентилятора(-ов)
см. Снятие и установка кожуха вентиляторов
– Снять передний бампер

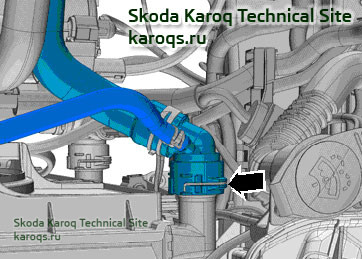

– Приподнять стопорную скобу -стрелка-, отсоединить от радиатора верхний левый шланг ОЖ.

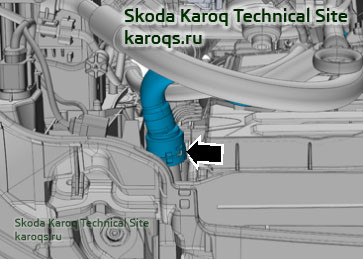

– Приподнять стопорную скобу -стрелка- и отсоединить от радиатора контура охлаждения наддувочного воздуха правый верхний шланг охлаждающей жидкости.



Автомобили с прежней верхней опорой радиатора

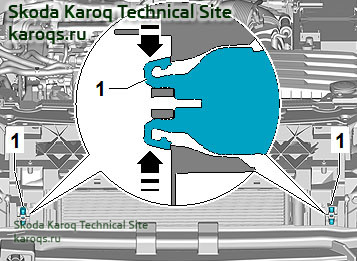

– Слева и справа разблокировать или перекусить фиксаторы -стрелки- опоры радиатора -1- клещами.



Опору радиатора можно использовать снова.
Она привинчивается к передней несущей панели. Винты см. ETKA (электронный каталог деталей).

Автомобили с привинченной верхней опорой радиатора

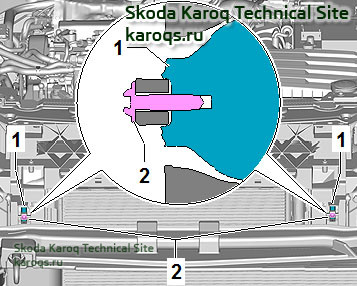

– Вывернуть слева и справа винты -2- опор радиатора -1-.



Продолжение для всех автомобилей
– Немного повернуть радиатор за верхний край к двигателю.
– Приподнять радиатор вверх, вывести его из нижних гнёзд крепления и отжать назад.

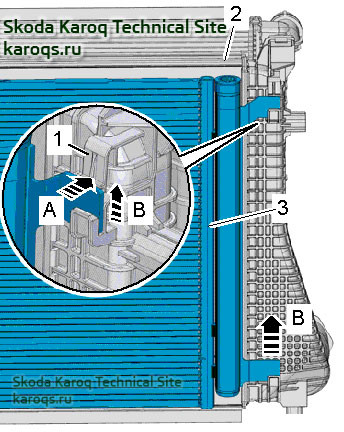

– Отжать фиксаторы -1- с обеих сторон по -стрелке A- и разблокировать их.



– Потянуть конденсатор -3- в направлении стрелки -B- вверх и отцепить от промежуточного охладителя наддувочного воздуха -2-.
– Привязать конденсатор к передней несущей панели.

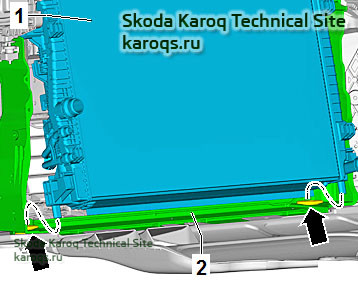

– Вывести радиатор контура охлаждения наддувочного воздуха -1- внизу из опор радиатора -стрелки-.



– Снять оба радиатора.
– При необходимости снять радиатор ОЖ с радиатора контура охлаждения наддувочного воздуха.

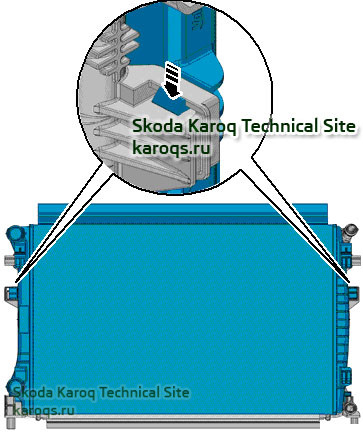

– При этом отпереть фиксатор -стрелки-.

Установка
Установка осуществляется в последовательности, обратной снятию. При этом необходимо учитывать следующее:
При небольших вмятинах на пластинах принять к сведению указания
Установка радиаторов и конденсаторов
После снятия заменить уплотнительные кольца.
После замены радиатора необходимо заменить всю охлаждающую жидкость.
– Соединить радиаторы друг с другом до фиксации. Потянув в обратную сторону, проверить надёжность соединения.



– Вставить модуль радиаторов -1- снизу в опоры -стрелки-.



– Привести конденсатор -3- в монтажное положение.

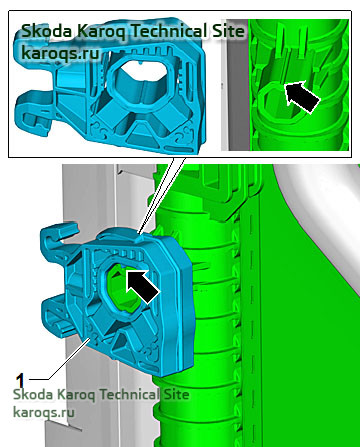

Монтажное положение верхней опоры радиатора
– Установить правую и левую верхние опоры радиатора -1- на радиатор. При этом соблюдать в монтажное положение -стрелка-.



– Довести радиатор контура охлаждения наддувочного воздуха до передней несущей панели.
Убедиться в правильном положении верхней опоры радиатора -1- в передней несущей панели.



Автомобили с привинченной верхней опорой радиатора
– Верхнюю опору радиатора с перерезанным фиксатором привинтить к передней несущей панели.
Винты -2- см. ETKA (электронный каталог запчастей).
Момент затяжки 5 Н·м



Продолжение для всех автомобилей
– Установить облицовку переднего бампера
– Установить кожух вентилятора(-ов)
– Подсоединить шланг ОЖ с быстроразъёмной муфтой

При установке нового радиатора требуется опорожнить систему охлаждения и заменить охлаждающую жидкость для обеспечения оптимальной защиты поверхности
Если установлен прежний радиатор:
– Залить охлаждающую жидкость
Моменты затяжки: обзор крепления компонентов

Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
см. Детали и узлы радиаторов/вентиляторов радиатора
см. Детали и узлы корпуса воздушного фильтра
