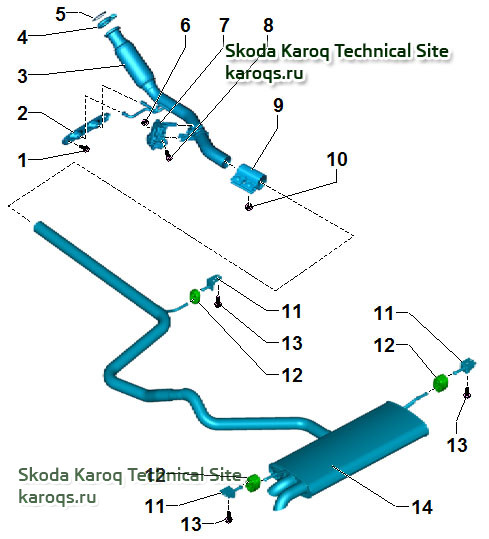

Детали и узлы глушителей, двигатель 2,0 л, автомобили Skoda Karoq с передним приводом
В первоначальном исполнении единый узел с задним глушителем; при ремонте заменяется отдельно.


1 - Винт, 20 Нм
2 - Кронштейн
при наличии повреждений заменить
3 - Приёмная труба системы выпуска ОГ
различные исполнения
см. Снятие и установка приёмной трубы
см. Установка системы выпуска ОГ без внутренних напряжений
4 - Винтовой хомут, 7 Нм
после снятия заменить
5 - Прокладка
после снятия заменить
соблюдать монтажное положение
6 - Гайка, 9 Нм
в зависимости от модификации
7 - Блок заслонки ОГ -J883-
в зависимости от модификации
см. Снятие и установка блока управления заслонки ОГ -J883-
8 - Винт, 9 Нм
в зависимости от модификации
9 - Соединительная муфта
перед затяжкой креплений систему выпуска выровнять и устранить напряжения
см. Установка системы выпуска ОГ без внутренних напряжений
соединения затягивать равномерно
10 - Гайка
11 - Кронштейн
при наличии повреждений заменить
12 - Подвес
при наличии повреждений заменить
13 - Винт, 20 Нм
14 - Задний глушитель
различные исполнения; применяемость см. ETKA - Электронный каталог запчастей
установка системы выпуска ОГ без внутренних напряжений
см. Снятие и установка глушителей
установочный размер для автомобилей с меткой на трубе системы выпуска ОГ

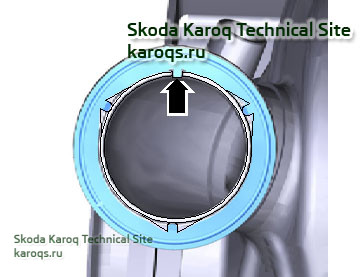

Монтажное положение прокладки между модулем нейтрализации ОГ и приёмной трубой
Прямоугольный язычок уплотнительной прокладки -стрелка- должен попасть в выемку сажевого фильтра.

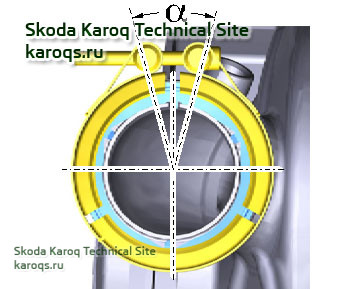

Монтажное положение винтового хомута приёмной трубы
Угол -α- = 0° ± 30°

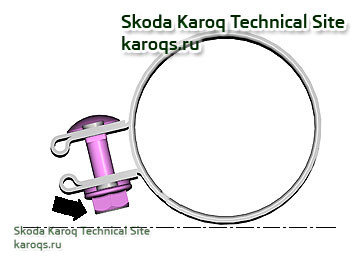

Монтажное положение соединительной муфты, автомобили с передним приводом
– Устанавливать соединительную муфту в показанном положении.
Резьбовые соединения должны находиться справа.
Винт -стрелка- не должен выступать за нижний край соединительной муфты.



Установочный размер для автомобилей с меткой на трубе системы выпуска ОГ
1 - Соединительная муфта
2 - Труба системы выпуска ОГ
a - Установочный размер
A - Отметка на системе выпуска ОГ



Установочный размер -a- для соединительной муфты:
a - 8,5 мм.

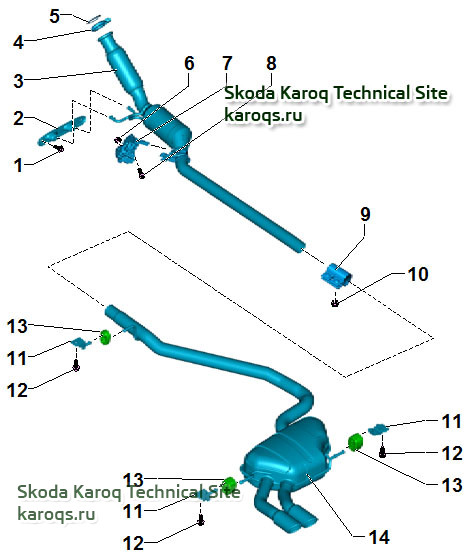

Детали и узлы глушителей, двигатель 2,0 л, автомобили Skoda Karoq с полным приводом
В первоначальном исполнении единый узел с задним глушителем; при ремонте заменяется отдельно.



1 - Винт, 20 Нм
2 - Кронштейн
при наличии повреждений заменить
3 - Приёмная труба системы выпуска ОГ
см. Снятие и установка приёмной трубы
установка системы выпуска ОГ без внутренних напряжений
4 - Винтовой хомут, 7 Нм
после снятия заменить
5 - Прокладка
после снятия заменить
соблюдать монтажное положение
6 - Гайка, 9 Нм
7 - Блок заслонки ОГ -J883-
см. Снятие и установка блока управления заслонки ОГ -J883-
8 - Винт, 9 Нм
9 - Соединительная муфта
перед затяжкой креплений систему выпуска выровнять и устранить напряжения
см. Установка системы выпуска ОГ без внутренних напряжений
соединения затягивать равномерно
10 - Гайка
11 - Кронштейн
при наличии повреждений заменить
12 - Винт, 20 Нм
13 - Подвес
при наличии повреждений заменить
14 - Задняя часть системы выпуска ОГ
см. Установка системы выпуска ОГ без внутренних напряжений
см. Снятие и установка глушителей

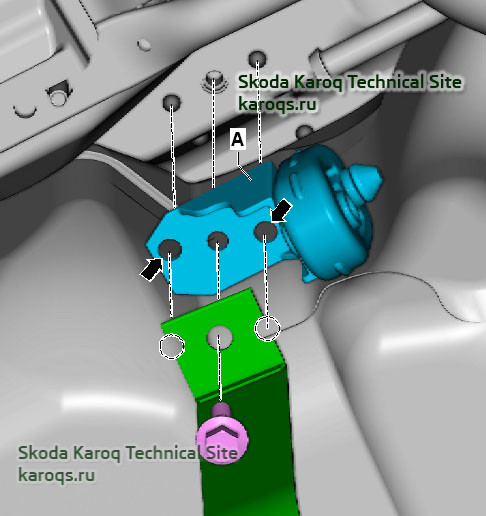

Выравнивание подвеса

– Установить винт, не затягивая.
– Выровнять подвес по отверстию продольной регулировки.
– Совместить отверстия -стрелки- подвеса -A- при помощи хвостовика обычного сверла диаметром 8 мм.



– Затянуть предписанным моментом.
– Повторить процесс для всех остальных подвесов.

Монтажное положение прокладки между модулем нейтрализации ОГ и приёмной трубой
Прямоугольный язычок уплотнительной прокладки -стрелка- должен попасть в выемку сажевого фильтра.



Монтажное положение винтового хомута приёмной трубы

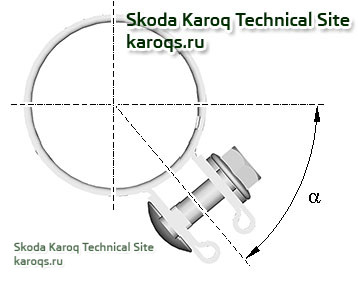

Монтажное положение соединительной муфты, автомобили с полным приводом
– Установить муфту с соблюдением показанного угла
Угол -α- = прим. 50° + 20º.



Резьбовые крепления справа.
Гайками вверх.

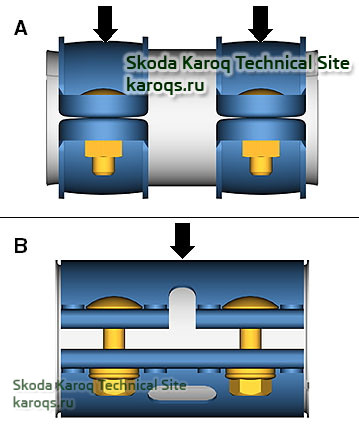

Момент затяжки соединительной муфты
Varianta A - 25 Нм
Varianta B - 30 Нм



Резьбовые соединения затягивать равномерно.
