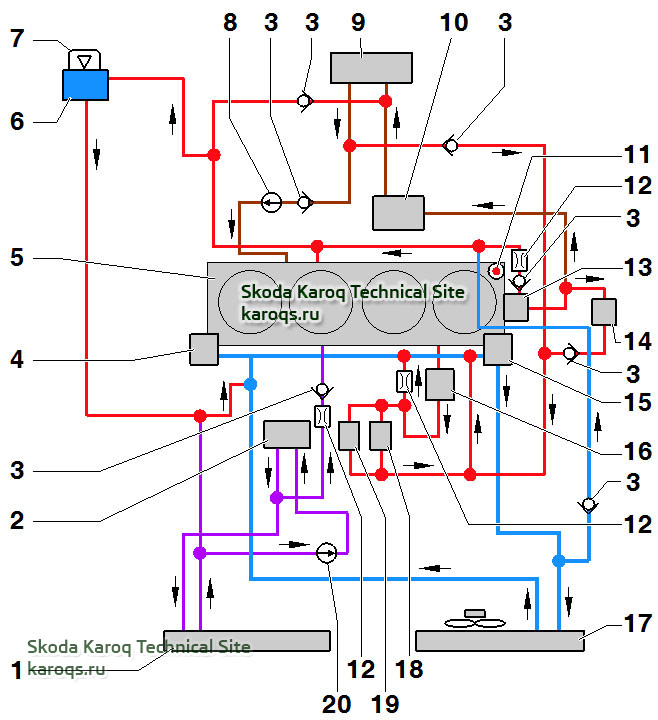

Схема подключения шлангов охлаждающей жидкости, Skoda Karoq
Синий
= большой контур циркуляции ОЖ.
Красный = малый контур циркуляции ОЖ.
Фиолетовый = контур циркуляции ОЖ промежуточного охладителя.
Коричневый = контур циркуляции отопителя.
Стрелки показывают в направлении потока охлаждающей жидкости.

Шкода карок без автономного отопителя



1 - Радиатор контура охлаждения наддувочного воздуха
после замены сменить охлаждающую жидкость
2 - Промежуточный охладитель наддувочного воздуха
после замены сменить охлаждающую жидкость
3 - Обратный клапан
4 - Насос охлаждающей жидкости
5 - Головка блока цилиндров и блок цилиндров
после замены сменить охлаждающую жидкость
6 - Расширительный бачок
7 - Крышка расширительного бачка
8 - Циркуляционный насос отопителя -V488-
9 - Теплообменник отопителя
после замены сменить охлаждающую жидкость
10 - Радиатор системы рециркуляции ОГ
после замены сменить охлаждающую жидкость
11 - Датчик температуры охлаждающей жидкости -G62-
12 - Дроссель
установлен в шланге ОЖ, снаружи не виден
монтажное положение не определено, поэтому шланг ОЖ не пережимать зажимом (опасность повреждения!)
13 - Штуцер ОЖ
14 - Масляный радиатор коробки передач (вариант комплектации)
15 - Термостат
16 - Масляный радиатор двигателя
17 - Радиатор охлаждающей жидкости
после замены сменить охлаждающую жидкость
18 - Блок дроссельной/воздушной заслонки -J338-
19 - Клапан 1 рециркуляции ОГ -GX5-
состоит из следующих компонентов:
Исполнительный электродвигатель системы рециркуляции ОГ -V338-
Потенциометр системы рециркуляции ОГ -G212-
20 - Насос системы охлаждения наддувочного воздуха -V188-

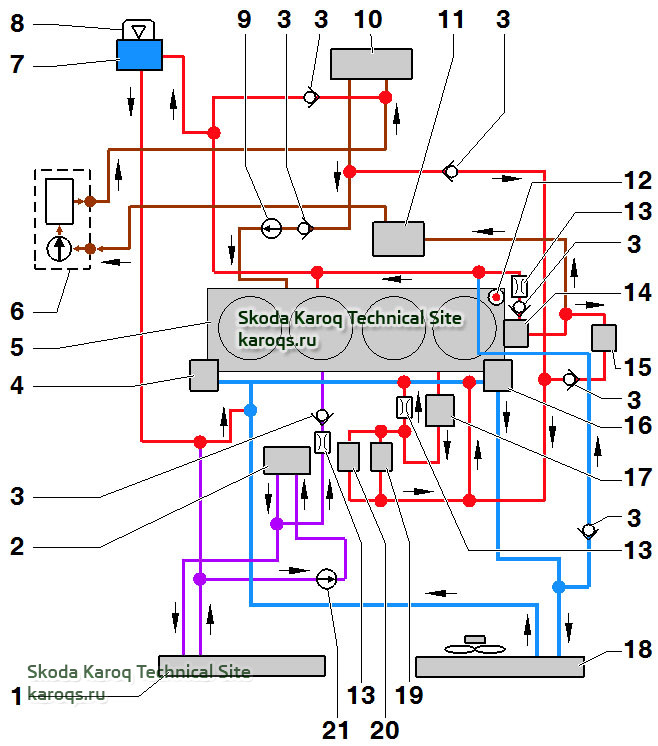

Шкода Карок с автономным отопителем



1 - Радиатор контура охлаждения наддувочного воздуха
после замены сменить охлаждающую жидкость
2 - Промежуточный охладитель наддувочного воздуха
после замены сменить охлаждающую жидкость
3 - Обратный клапан
4 - Насос охлаждающей жидкости
5 - Головка блока цилиндров и блок цилиндров
после замены сменить охлаждающую жидкость
6 - Автономный отопитель (вариант комплектации)
7 - Расширительный бачок
8 - Крышка расширительного бачка
9 - Циркуляционный насос отопителя -V488-
в зависимости от модификации
10 - Теплообменник отопителя
после замены сменить охлаждающую жидкость
11 - Радиатор системы рециркуляции ОГ
после замены сменить охлаждающую жидкость
12 - Датчик температуры охлаждающей жидкости -G62-
13 - Дроссель
установлен в шланге ОЖ, снаружи не виден
монтажное положение не определено, поэтому шланг ОЖ не пережимать зажимом (опасность повреждения!)
14 - Штуцер ОЖ
15 - Масляный радиатор коробки передач (вариант комплектации)
16 - Термостат
17 - Масляный радиатор двигателя
18 - Радиатор охлаждающей жидкости
после замены сменить охлаждающую жидкость
Детали и узлы см:
19 - Блок дроссельной/воздушной заслонки -J338-
20 - Клапан 1 рециркуляции ОГ -GX5-
состоит из следующих компонентов:
Исполнительный электродвигатель системы рециркуляции ОГ -V338-
Потенциометр системы рециркуляции ОГ -G212-
21 - Насос системы охлаждения наддувочного воздуха -V188-


Admin

Administrator
Сообщения
2,972
Реакции
2,931
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Схема подключения шлангов ОЖ, автомобили с селективным каталитическим нейтрализатором (SCR), Skoda Karoq

Синий = большой контур циркуляции ОЖ.
Красный = малый контур циркуляции ОЖ.
Фиолетовый = контур циркуляции ОЖ промежуточного охладителя.
Коричневый = контур циркуляции отопителя.



1 - Радиатор контура охлаждения наддувочного воздуха
после замены сменить охлаждающую жидкость
2 - Промежуточный охладитель наддувочного воздуха
после замены сменить охлаждающую жидкость
3 - Обратный клапан
4 - Насос охлаждающей жидкости
5 - Головка блока цилиндров и блок цилиндров
после замены сменить охлаждающую жидкость
6 - Форсунка восстановителя -N474-
7 - Расширительный бачок
8 - Крышка расширительного бачка
9 - Циркуляционный насос отопителя -V488-
в зависимости от модификации
10 - Обратный клапан
11 - Обратный клапан
в зависимости от модификации
12 - Теплообменник отопителя
после замены сменить охлаждающую жидкость
13 - Радиатор системы рециркуляции ОГ
после замены сменить охлаждающую жидкость
14 - Обратный клапан
15 - Датчик температуры охлаждающей жидкости -G62-
16 - Дроссель
установлен в шланге ОЖ, снаружи не виден
монтажное положение не определено, поэтому шланг ОЖ не пережимать зажимом (опасность повреждения!)
17 - Обратный клапан
18 - Штуцер ОЖ
19 - Термостат
20 - Масляный радиатор двигателя
21 - Дроссель
установлен в шланге ОЖ, снаружи не виден
монтажное положение не определено, поэтому шланг ОЖ не пережимать зажимом (опасность повреждения!)
22 - Обратный клапан
23 - Радиатор охлаждающей жидкости
24 - Блок дроссельной/воздушной заслонки -J338-
25 - Клапан 1 рециркуляции ОГ -GX5-
состоит из следующих компонентов:
Исполнительный электродвигатель системы рециркуляции ОГ -V338-
Потенциометр системы рециркуляции ОГ -G212-
26 - Внешний подогрев двигателя
в зависимости от модификации
27 - Дроссель
установлен в шланге ОЖ, снаружи не виден
монтажное положение не определено, поэтому шланг ОЖ не пережимать зажимом (опасность повреждения!)
28 - Насос системы охлаждения наддувочного воздуха -V188-


Admin

Administrator
Сообщения
2,972
Реакции
2,931
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018

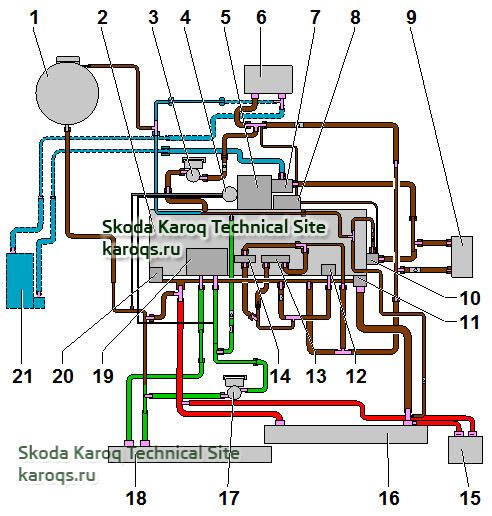

Схема подключения шлангов охлаждающей жидкости: Skoda Karoq с двигателем 2,0 л c турбонагнетателем с жидкостным охлаждением

Красный
= большой контур циркуляции ОЖ.
Коричневый = малый контур циркуляции ОЖ.
Зелёный = контур циркуляции ОЖ промежуточного охладителя наддувочного воздуха.
Синий = контур циркуляции отопителя



1 - Расширительный бачок с крышкой расширительного бачка
2 - Головка блока цилиндров/блок цилиндров
3 - Циркуляционный насос отопителя -V488-
4 - Форсунка восстановителя -N474-
5 - Модуль нейтрализации ОГ
6 - Теплообменник отопителя
7 - Радиатор системы рециркуляции ОГ
8 - Турбонагнетатель
9 - Масляный радиатор коробки передач
вариант комплектации
10 - Штуцер ОЖ
Место установки, положение -13-
11 - Термостат
детали и узлы: Детали и узлы насоса охлаждающей жидкости/термостата, снятие и установка
12 - Масляный радиатор двигателя
13 - Клапан 1 рециркуляции ОГ -GX5-
в состав входят: исполнительный электродвигатель системы рециркуляции ОГ -V338- и потенциометр системы рециркуляции ОГ -G212-
14 - Блок дроссельной/воздушной заслонки -J338-
15 - Дополнительный радиатор
не устанавливается
16 - Радиатор охлаждающей жидкости
детали и узлы: Детали и узлы радиаторов/вентиляторов радиатора, снятие и установка
17 - Насос системы охлаждения наддувочного воздуха -V188-
18 - Радиатор контура охлаждения наддувочного воздуха
19 - Впускной коллектор с промежуточным охладителем
20 - Насос охлаждающей жидкости
детали и узлы: Детали и узлы насоса охлаждающей жидкости/термостата
21 - Автономный отопитель
вариант комплектации
