Снятие и установка исполнительного электродвигателя жалюзи радиатора -V544- в Skoda Karoq

Снятие
– Снять жалюзи радиатора:

Детали и узлы жалюзи радиатора Шкода Карок, снятие и установка

Детали и узлы жалюзи радиатора Skoda Karoq 1 - Балка бампера 2 - Задний уплотнитель 3 - Исполнительный электродвигатель жалюзи радиатора -V544- 4 - Фиксирующие выступы, для уплотнения 5 - Датчик наружной температуры -G17- Место установки, положение -12- 6 - Жалюзи радиатора 7 - Разъём...

karoqs.ru

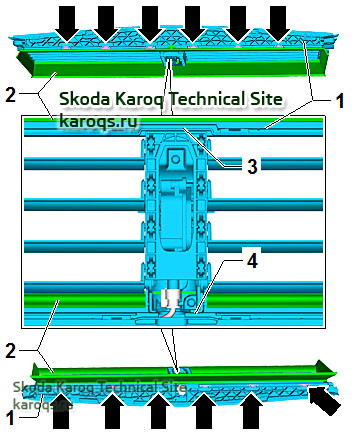

– Освободить уплотнитель -2- от фиксаторов -стрелки- сверху и снизу.
– Отсоединить уплотнитель -2- от жалюзи радиатора -1-.

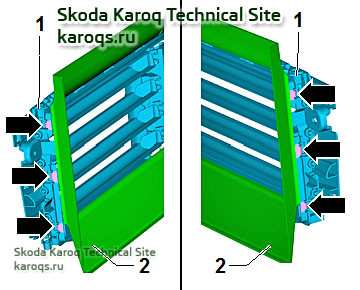

– Освободить уплотнитель -2- от фиксаторов -стрелки- справа и слева.
– Снять уплотнитель -2- от жалюзи радиатора -1-.

– Настроить заслонки жалюзи радиатора в открытом положении, как показано на рисунке.
– Сдвинуть для этого перемычку -1-.

– Разблокировать и отсоединить разъём -3-.
– Вывернуть винты -стрелки-.

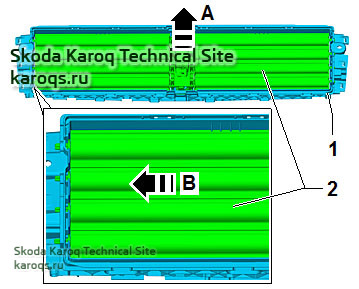

– Приподнять исполнительный электродвигатель жалюзи радиатора -V544- вместе с заслонками вверх и вперёд от кронштейна опоры двигателя, положение -3-

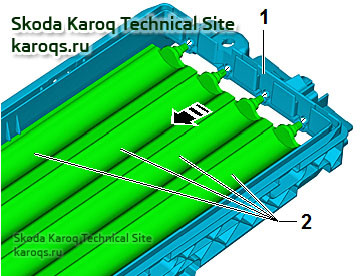

– Сдвинуть исполнительный электродвигатель жалюзи радиатора -V544- с заслонками -2- как можно дальше налево -стрелка B-.

– Извлечь заслонки -2- на правой стороне из рамы -1-.

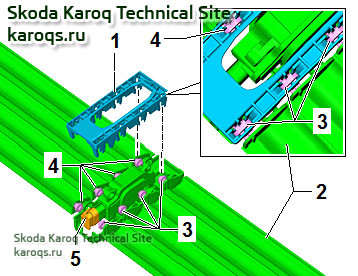

– Пометить монтажное положение перемычки -1-.
– Использовать разъём -5- как исходную точку.

– Извлечь перемычку -1- из направляющих роликов -3- и -4- заслонок -2-.

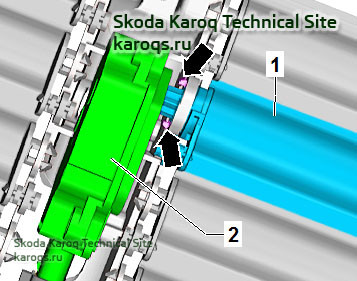

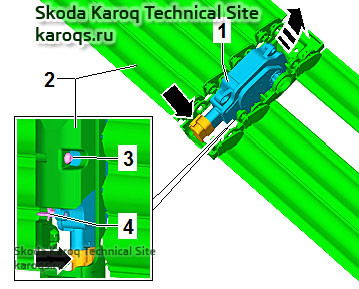

– Снять управляющую заслонку -1- с исполнительного электродвигателя жалюзи радиатора -V544- -2-.

– Для этого разблокировать фиксаторы -стрелки-.
– При наличии, вывернуть винт -3-.

– Повернуть исполнительный электродвигатель жалюзи радиатора -V544- вверх в -направлении стрелки-.
– Снять исполнительный электродвигатель жалюзи радиатора -V544- с оси -4-.
– Если требуется, освободить и снять заслонки с кронштейна двигателя, положение -8-

Установка
Установка осуществляется в последовательности, обратной снятию. При этом учитывать следующее:

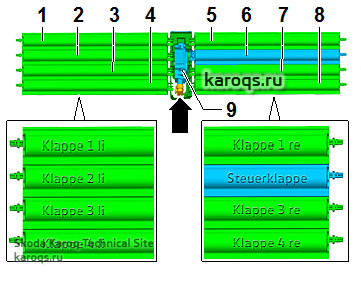

– Установить заслонки -1- до -8-, как показано, и зафиксировать.

– Вдвинуть и зафиксировать управляющую заслонку -6-.
– При установке соблюдать монтажного положения разъёмов -стрелки-.
Разъём обращён вниз.
– Учитывать расположение задвижек. Заслонки перекрываются.
– Верхняя заслонка частично перекрывает расположенную ниже следующую заслонку.

Номер	Левые заслонки	Номер	Правые заслонки
1	Заслонка 1 левая	5	Заслонка 1 правая
2	Заслонка 2 левая	6	Управляющая заслонка
3	Заслонка 3 левая	7	Заслонка 3 правая
4	Заслонка 4 левая	8	Заслонка 4 правая

– Привести перемычку -1- в правильное монтажное положение.

– Для этого использовать выполненную заранее метку или разъём в качестве исходной точки.
– Проследить за тем, чтобы перемычка при фиксации чётко легла на направляющие ролики.
– Вставить заслонки с исполнительным электродвигателем жалюзи радиатора -V544- в раму.
– Привернуть исполнительный электродвигатель жалюзи радиатора -V544- и подключить разъём.
– Вставить исполнительный электродвигатель жалюзи радиатора -V544- с заслонками в раму -1-.

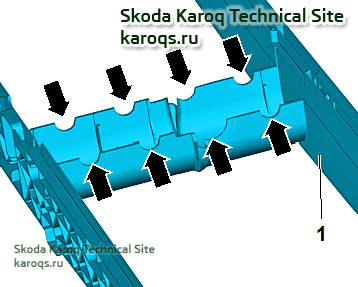

– Убедиться, что исполнительный электродвигатель жалюзи радиатора -V544- правильно вошёл с заслонками в опоры -стрелки-.

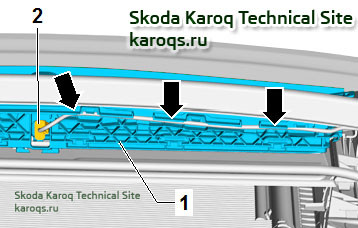

– Подсоединить разъём -2-.

– Закрепить жгут проводов в фиксаторах -стрелки-.

– Вставить прокладку-2- в раму жалюзи радиатора-1-.
– При этом обеспечить монтажное положение на выемках -3- и -4-.

– Закрепить прокладку-2- в фиксаторах.
После замены исполнительного электродвигателя жалюзи радиатора -V544- выполнить базовую установку.
– Удалить записи из регистратора событий
– Подключить тестер и выполнить базовую установку:
0001 – Адаптация исполнительного электродвигателя жалюзи радиатора – V544
