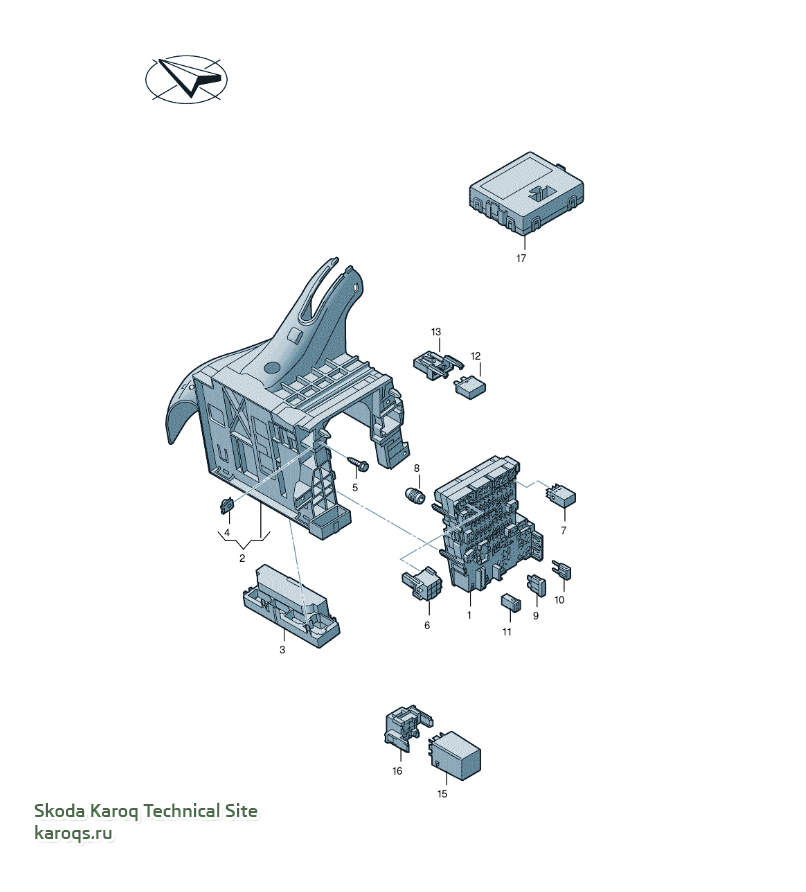

Снятие и установка блока предохранителей и реле за передней панелью: автомобили Skoda Karoq с левосторонним расположением рулевого управления
Снятие
– Отсоединить кабель массы от аккумуляторной батареи

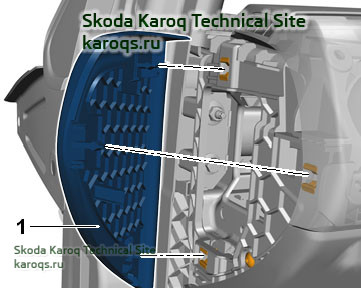

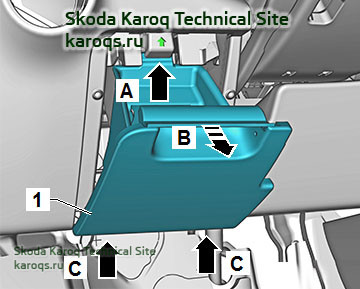

– Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении стрелки -B- и отцепить от опоры, стрелки -C-.
– Снять переключатель освещения

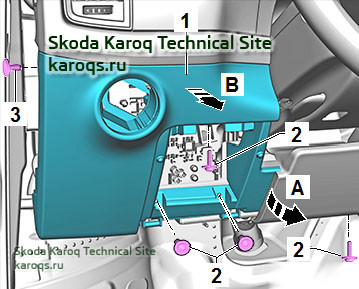

– Снять боковую накладку передней панели -1-, например с помощью клина.
– Вывернуть винты -2- и -3-.
– Немного оттянуть нижнюю часть передней панели в направлении стрелки -A-.
– Разблокировать нижнюю часть передней панели -1- и снять в направлении стрелки -B-.

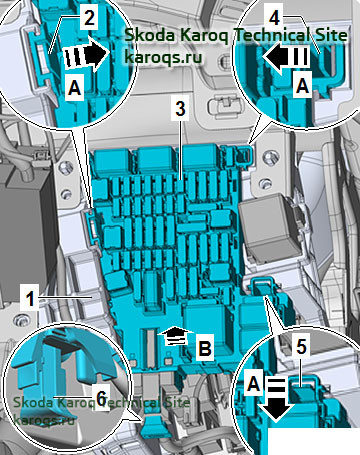

– Разблокировать и отсоединить разъём -6-.
– Разблокировать фиксаторы -2- и -4- -стрелки A-.
– Выдвинуть блок реле и предохранителей -3- на себя в направлении стрелки -В- и вывесить вниз.
– Высвободить электрические провода.

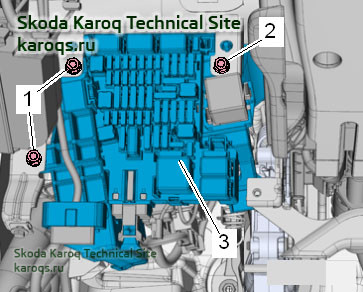

– При снятии центрального трубчатого каркаса передней панели снять блок реле и предохранителей -3- и затем выкрутить винты -1- и -2-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:

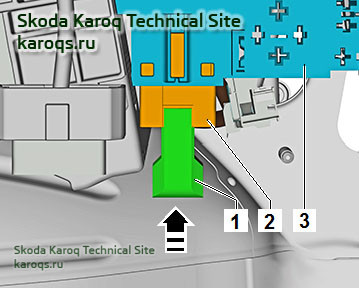

Вставив до упора разъём -2- с клеммой 30+ в блок реле и предохранителей -3- зафиксировать его, сдвинув стопор -1- в направлении -стрелкидо упора!
– Соблюдать порядок действий при подсоединении АКБ
Моменты затяжки
Снятие и установка блока реле и предохранителей коммутационного блока Skoda Karoq
Снятие
- Отсоединить кабель массы от аккумуляторной батареи

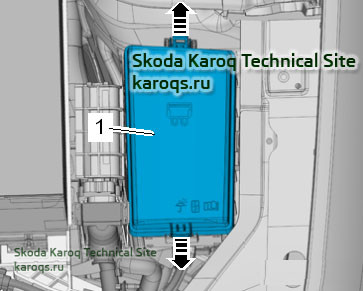

- Отжать фиксаторы -стрелки- и снять крышку коммутационного блока -1-.

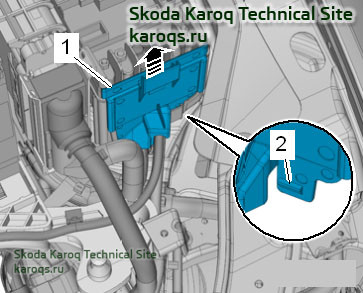

- С помощью отвёртки разблокировать фиксатор -2- и выдвинуть переднюю крышку -1- вверх -стрелка-.
Указание
Перед тем, как устанавливать электрические провода обратно, пометить винтовые соединения

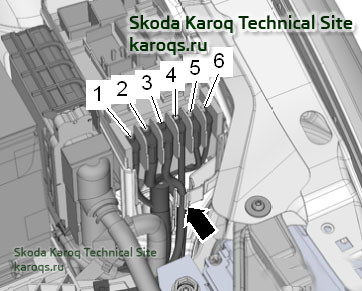

- Открутить гайки -1-, -2-, -4-, -5-, -6- и выкрутить винт -3-.
- Высвободить провода -стрелка-.

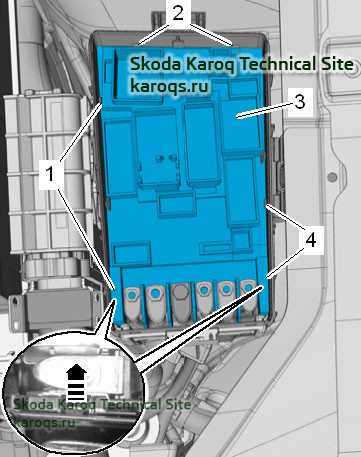

- Разблокировать фиксаторы -1-, -2- и -4- -стрелка-.
- Снять блок предохранителей и реле -3- и отложить в сторону.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
- Соблюдать порядок действий при подсоединении АКБ
Снятие и установка электронного блока Skoda Karoq
Снять блок предохранителей и реле -3- и отложить в сторону (см. выше)

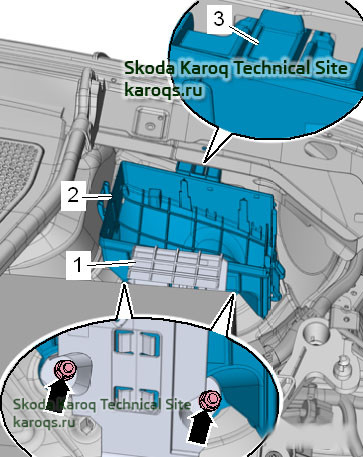

- Открутить гайки -стрелки- и снять кронштейн блока управления двигателя -1-.
- Высвободить корпус коммутационного блока -2- из фиксаторов -3- и снять со шпилек движением вверх.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
- Соблюдать порядок действий при подсоединении АКБ
Снятие
– Отсоединить кабель массы от аккумуляторной батареи
– Нажать на фиксатор в направлении стрелки -A-, повернуть вещевое отделение -1- в направлении стрелки -B- и отцепить от опоры, стрелки -C-.
– Снять переключатель освещения
– Снять боковую накладку передней панели -1-, например с помощью клина.
– Вывернуть винты -2- и -3-.
– Немного оттянуть нижнюю часть передней панели в направлении стрелки -A-.
– Разблокировать нижнюю часть передней панели -1- и снять в направлении стрелки -B-.
– Разблокировать и отсоединить разъём -6-.
– Разблокировать фиксаторы -2- и -4- -стрелки A-.
– Выдвинуть блок реле и предохранителей -3- на себя в направлении стрелки -В- и вывесить вниз.
– Высвободить электрические провода.
– При снятии центрального трубчатого каркаса передней панели снять блок реле и предохранителей -3- и затем выкрутить винты -1- и -2-.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
Вставив до упора разъём -2- с клеммой 30+ в блок реле и предохранителей -3- зафиксировать его, сдвинув стопор -1- в направлении -стрелкидо упора!
– Соблюдать порядок действий при подсоединении АКБ
Моменты затяжки
| Деталь / узел | Момент затяжки |
|---|---|
| Винты крепления блока реле и предохранителей | 3 Н·м |
Снятие и установка блока реле и предохранителей коммутационного блока Skoda Karoq
Снятие
- Отсоединить кабель массы от аккумуляторной батареи
- Отжать фиксаторы -стрелки- и снять крышку коммутационного блока -1-.
- С помощью отвёртки разблокировать фиксатор -2- и выдвинуть переднюю крышку -1- вверх -стрелка-.
Указание
Перед тем, как устанавливать электрические провода обратно, пометить винтовые соединения
- Открутить гайки -1-, -2-, -4-, -5-, -6- и выкрутить винт -3-.
- Высвободить провода -стрелка-.
- Разблокировать фиксаторы -1-, -2- и -4- -стрелка-.
- Снять блок предохранителей и реле -3- и отложить в сторону.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
- Соблюдать порядок действий при подсоединении АКБ
Снятие и установка электронного блока Skoda Karoq
Снять блок предохранителей и реле -3- и отложить в сторону (см. выше)
- Открутить гайки -стрелки- и снять кронштейн блока управления двигателя -1-.
- Высвободить корпус коммутационного блока -2- из фиксаторов -3- и снять со шпилек движением вверх.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
- Соблюдать порядок действий при подсоединении АКБ
