В регламент технического обслуживания Skoda Karoq входит очистка и смазка направляющих люка, проверка водоотвода и проверка работы электролюка на шумность и работоспособность. Если в странах Европы данные работы выполняются "при необходимости", то в таких странах Беларусь, Украина, Россия и др. (которые относятся к так называемым "запыленным странам") данные проверки выполняются каждые 15 000 км или 1 год: см.

Необходимые приспособления и вспомогательные средства
Не оставляющая волокон ветошь
Специальная смазка -N 052 567 GB- или -G 060 567 A2-
Очиститель -D 009 401 04-
Промышленный пылесос для влажной и сухой уборки.
Обычная кисточка шириной прим. 15 мм, подрезанная под углом 40°

В странах с низкой запылённостью проводится только проверка уровня шума и проверка работы.
В странах с повышенной запылённостью провести проверку шума и проверку работоспособности, дополнительно необходимо очистить и смазать панорамный подъёмно-сдвижной остеклённый люк.

Проверка уровня шума и работы
– Проверить панорамную выдвижную/сдвижную стеклянную панель крыши на отсутствие повреждений.
– Проверить функционирование панорамно-сдвижной панели крыши, т. е. полностью открыть и закрыть стеклянную панель крыши и ограждающие устройства (сдвижной обтекатель или шторку сдвижной панели крыши).

При этом не должно возникать никаких необычных звуков, таких, как например, треск, скрип, хруст, а также отсутствовать вибрация.
Если при проверке работы возникают шумы или неисправности, провести ремонтные работы.
Выявленные недостатки обязательно устранить
– Проверить уплотнитель подъёмно-сдвижного люка на отслаивание

Очистка и смазка направляющих и очистка обтекателя люка в Шкода Карок

– Открыть кожух или шторку сдвижного люка.
– Открыть подъёмно-сдвижной люк.
– Удалить грубые загрязнения с направляющих -стрелки- с помощью пылесоса.



– Удалить остатки смазки и загрязнений с направляющих -стрелки- при помощи безворсовой ветоши.

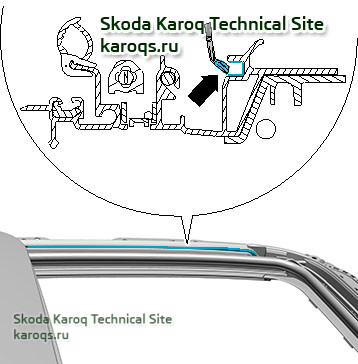

– Смазать верхнюю внешнюю направляющую -стрелка- при помощи кисти по всей доступной длине специальной смазкой -N 052 567 GB-.

Следить за тем, чтобы не испачкать смазкой другие детали.

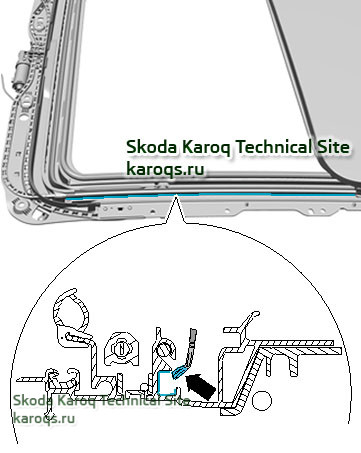

– Смазать нижнюю внутреннюю направляющую -стрелка- при помощи кисти по всей доступной длине специальной смазкой -N 052 567 GB-.



Нижняя внутренняя направляющая -стрелка- почти не видна и труднодоступна!

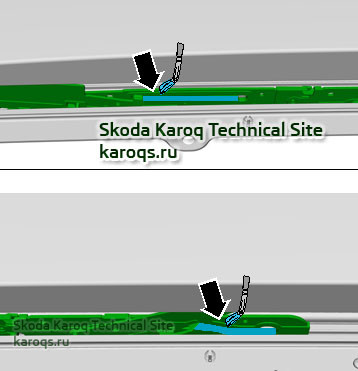

– Смазать пазы кулисы спереди и сзади -стрелка- при помощи кисти по всей доступной длине специальной смазкой -N 052 567 GB-.



– Повторить то же самое с противоположной стороны автомобиля.

После смазки:
– Полностью открыть и закрыть подъёмно-сдвижной люк, а затем удалить остатки смазки.

Очистка и смазка стеклянной крышки:
Стеклянная крышка полностью открыта.
– Удалить остатки смазки и загрязнения с переднего и с боковых кантов стеклянной крышки при помощи очистителя -D 009 401 04- и безворсовой ветоши.

Очистка и смазка уплотнителя подъёмносдвижного люка в Skoda Karoq:
Стеклянная крышка полностью открыта.
– Удалить остатки смазки и загрязнения -стрелки- с уплотнителя -1- подъёмно-сдвижного люка при помощи очистителя -D 009 401 04- и безворсовой ветоши.



Очистка обтекателя

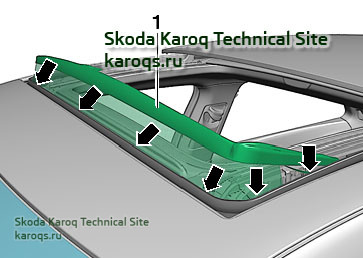

– Проверить обтекатель -1- на предмет загрязнений. Отдельно убедиться, что грязь не скопилась в нижней части обтекателя -стрелки-.



– Удалить скопившуюся грязь, например, промышленным пылесосом для сухой и влажной уборки.

Указание
Для удаления из сетки и рамы обтекателя внедрившихся насекомых и прочих частиц использовать губку и моющий раствор.
Состав моющего раствора: 3 капли концентрата моющего средства на 1 л воды.
– Насекомых и частицы грязи собрать с помощью пылесоса с подходящей насадкой.

ВНИМАНИЕ!
Использовать для очистки обтекателя подходящую насадку, чтобы не повредить сетку!
При выполнении этой работы следить, чтобы грязь не попала в салон автомобиля.

Уплотнитель подъёмно-сдвижного люка: Проверка на отслаивание

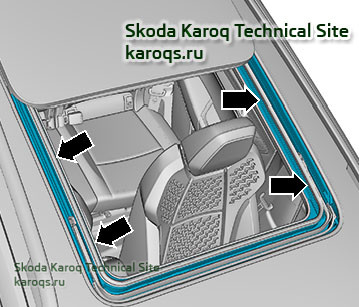

– Проверить уплотнитель -1- по периметру подъёмно-сдвижного люка -стрелки- на возможное отслаивание.



Если уплотнитель подъёмно-сдвижного люка отслоился в какой-либо области:
– Заменить уплотнитель подъёмно-сдвижного люка

Последнее редактирование:

maxximus

Завсегдатай
Сообщения
57
Реакции
56
Адрес
Москва
Авто
Skoda Kodiaq
@Admin, Николай, привет,
А тебе не встречалась схема дренажных трубок на Кодиак/Карок и инструкция, как эти дренажи чистить/проверять?


Admin

Administrator
Сообщения
2,609
Реакции
2,335
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
@maxximus, Привет!
Вот:
