Руководство Галогенные и полностью светодиодные фары Skoda Karoq - замена ламп и светодиодов

Галогенные и светодиодные FULL LED фары в Шкода Карок - устройство, описание комплектующих фар, типы ламп и их замена. Снятие и установка светодиодного модуля, замена светодиодов.

Галогенная фара Skoda Karoq - описание комплектующих



1 - Винт
3,5 + 0,5 Нм
2 - Полый винт
Регулировочный элемент для точной регулировки положения фар в кузове
3 - Корпус фары
Снятие и установка фар
4 - Винт. 2 шт.
1,5 Нм
5 - Светодиодный модуль дневного света для функции дневного света
Снятие и установка cветодиодного модуля дневного света
6 - Лампа дальнего света
тип лампы: H7
Снятие и установка лампы дальнего света
7 - Крышка светодиодного модуля и держатель для дневных ходовых огней
8 - Винты. 3 шт.
1,5 Нм
9 - Лампа указателя поворота
тип лампы: PWY24W
Снятие и установка передней лампы указателя поворота
10 - Лампа для габаритного фонаря
тип лампы: W5WBV (синий)
Снятие и установка лампочки габаритного фонаря
11 - Крышка
12 - Моторчик регулировки дальности света
13 - Лампа заднего противотуманного фонаря
тип лампы: H8
Снятие и установка лампы противотуманных фар
14 - Крышка
15 - Крышка
16 - Лампа для ближнего света
тип лампы: H7 LL
Снятие и установка лампочки ближнего света


Cветодиодные фары LED Skoda Karoq - описание комплектующих



1 - Винт. 3 шт.
3,5 + 0,5 Нм
2 - Полый винт
Регулировочный элемент для точной регулировки положения фар в кузове
3 - Корпус фары
Снятие и установка фар
4 - Винт. 2 шт.
1,5 Нм
5 - Cветодиодный модуль для противотуманных фар и поворотного света
Снятие и установка светодиодного модуля противотуманных фар и поворотного света
6 - Крышка
Для замены светодиодного модуля противотуманных фар и поворотного света
7 - Винт. 3 шт.
1,5 Нм
8 - Винт. 4 шт.
1,5 Нм
9 - Модуль питания 1 для левой светодиодной фары A31 или модуль питания 1 для правой светодиодной фары A27
Для управления светодиодным ближним, дальним и дневным ходовыми огнями
Снятие и установка модуля вывода мощности для фар
10 - Крышка
Для замены электродвигателя управления дальностью света фар
11 - Моторчик регулировки дальности света фар
Снятие и установка мотора регулировки дальности света фар V48 / V49

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка фар Skoda Karoq

Снятие

Снятие и установка продемонстрированы на примере левой фары. Снятие и установка правой фары происходит по тому же принципу.

- Выключите зажигание и все электрические компоненты.
- Снимите передний бампер
- Выкрутите винты (стрелки).



- Осторожно отодвиньте фару -1- вперед, отсоединяя разьемы.

Установка
Установка выполняется в обратном порядке, обратите внимание на следующие моменты:
- Выровняйте фару в соответствии с зазорами кузова Skoda Karoq и слегка затяните винтами.
- Установите передний бампер

Установочный элемент устанавливается автоматически при затягивании винта -1- -4-.

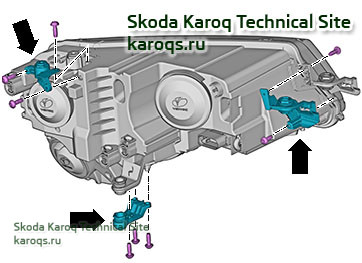

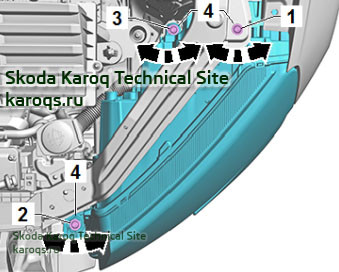

- Поворачивая установочные элементы -4- (стрелки) (не относится к элементу с винтом -1-), фара перемещается и в результате устанавливается на нужные части кузова.



- Затем затяните крепежные винты -1- и -2-.
- Поверните нижнюю часть фары как можно дальше вперед, в направлении бампера, и затяните винт -3-.
- Отрегулируйте фару.
см. Регулировка фар

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка светодиодного модуля для дневных ходовых огней в Skoda Karoq
Применяется для галогеновых фар.

Снятие
- Снять фару
- Надрезать держатель модуля -1- вдоль предусмотренной линии разлома и осторожно выбить его вместе с привинченным модулем из корпуса фары.



- Разблокировать и отсоединить разъём.
- Вывернуть винты и отсоединить модуль от кронштейна.

Установка
Установка выполняется в обратном порядке, обратите внимание на следующие моменты:

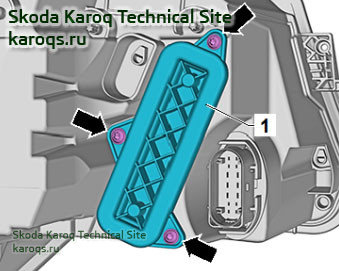

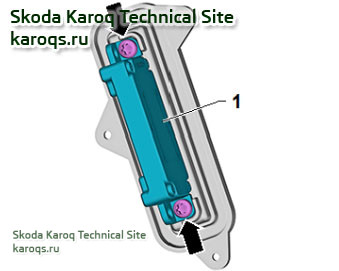

- Привинтить новый модуль -1- винтами -стрелки- к новому держателю, см. Электронный каталог оригинальных запчастей ЭТКА.



Вставить модуль с кронштейном -1- в фару и привинтить -стрелки-.



При установке модуля правильно установить уплотнение. Попадание воды внутрь фары приводит к её повреждению.

Моменты затяжки:
Краткое описание компонентов - Галогенная фара

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка лампы ближнего света Skoda Karoq
Применяется для галогеновых фар.

Предупреждение: Лампа H7 находится под давлением и может взорваться при замене лампы. При замене ламп надевайте перчатки и очки.

Внимание. Не прикасайтесь к стеклу при установке лампочки. Ваши пальцы оставят следы смазки на стекле, которые затем испаряются при включении лампы, вызывая ее помутнение.
При установке крышки обратите внимание на правильную установку.
Попадание воды разрушает фару.

Cнятие

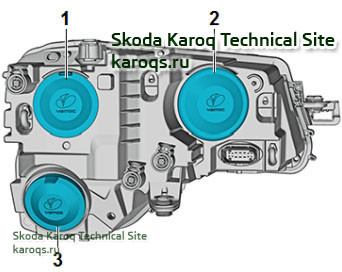

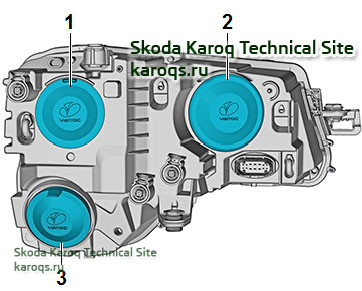

- Cнять крышку -1-.

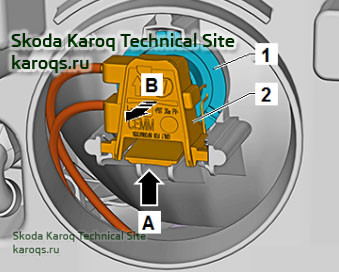

- Нажмите фиксатор в направлении стрелки -A- и снимите крепление -2- с лампой -1- в направлении стрелки -B-.



- Снять лампочку -1- с держателя -2-.

Установка
Установка осуществляется в обратном порядке.


Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка передней лампы указателя поворота M5 / M7 Skoda Karoq
Применяется для галогеновых фар.

Внимание. Не прикасайтесь к стеклу при установке лампочки. Ваши пальцы оставят следы смазки на стекле, которые затем испаряются при включении лампы, вызывая ее помутнение.
При установке крышки обратите внимание на правильную установку. Попадание воды разрушает фару.

Снятие
- Снять крышку фар -2-.

index.php


- Снять крепление с лампой с фиксаторов, потянув в направлении стрелки -B- -1-, стрелки -A-.



- Выньте неисправную лампочку из патрона и замените.

Установка
Установка осуществляется в обратном порядке.

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка лампочки габаритного фонаря M1 / M3 в Skoda Karoq
Применяется для галогеновых фар.

Внимание. Не прикасайтесь к стеклу при установке лампочки. Ваши пальцы оставят следы смазки на стекле, которые затем испаряются при включении лампы, вызывая ее помутнение.
При установке крышки обратите внимание на правильную установку. Попадание воды разрушает фару.

Снятие

index.php


- Снять крышку фар -2-.
- Нажмите защелки в направлении стрелки -A- и снимите крепление с лампой -1- в направлении стрелки -B-.



- Выньте лампочку из патрона.

Установка
Установка осуществляется в обратном порядке.

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка противотуманной фары L22 / L23 Skoda Karoq

Внимание. Эти лампы H8 находятся под давлением и могут взорваться при замене лампы - опасность получения травмы! При смене ламп надевайте перчатки и защитные очки.
Не прикасайтесь к стеклу при установке лампочки. Ваши пальцы оставят следы смазки на стекле, которые затем испаряются при включении лампы, вызывая ее помутнение.
При установке крышки обратите внимание на правильную установку. Попадание воды разрушает фару.

Снятие
- Выключите зажигание и все электрические компоненты.

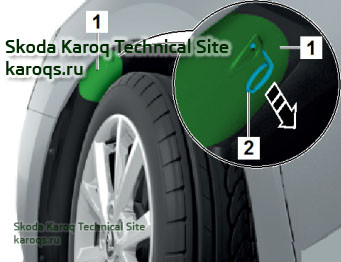

- С помощью проволочного крючка -2- (из автомобильного оборудования в багажнике) снимите крышку -1- пластикового вкладыша из под подкрылка.



- Снимите крышку -3-.

index.php

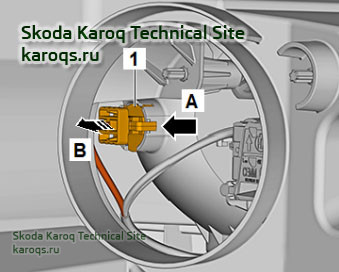

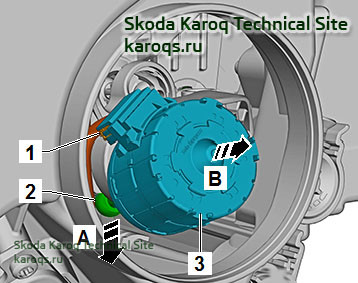

- Поверните лампочку -1- в направлении стрелки A- и снимите в направлении стрелки -B-.



- Разъединить штекерное соединение -2-.

Установка
Установка осуществляется в обратном порядке.

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка лампы дальнего света -M30-/-M32- в Skoda Karoq
Применяется для галогеновых фар.

Предупреждение: Лампа H7 находится под давлением и может взорваться при замене лампы. При замене ламп надевайте перчатки и очки.

Внимание. Не прикасайтесь к стеклу при установке лампочки. Ваши пальцы оставят следы смазки на стекле, которые затем испаряются при включении лампы, вызывая ее помутнение.
При установке крышки обратите внимание на правильную установку. Попадание воды разрушает фару.

Cнятие
- Cнять крышку -2-.

index.php


- Нажмите фиксатор в направлении стрелки -A- и снимите крепление -2- с лампой -1- в направлении стрелки -B-.

index.php


- Снять лампочку -1- с держателя -2-.

Установка
Установка осуществляется в обратном порядке.

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка светодиодного модуля противотуманных фар и системы адаптивного освещения Skoda Karoq
Касается полностью светодиодных фар.

Снятие
- Снять фару

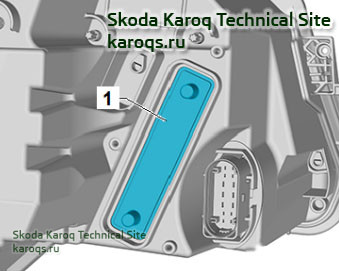

- Надрезать держатель модуля -1- вдоль предусмотренной линии разлома и осторожно выбить его вместе с привинченным модулем из корпуса фары.



- Разблокируйте и снимите штекерные соединения.
- Выверните винты и отсоедините модуль от кронштейна -1-

Установка
Установка выполняется в обратном порядке, обратите внимание на следующие моменты:
- Привинтить новый модуль -1- винтами -стрелки- к новому держателю, см. Электронный каталог оригинальных запчастей ETKA.



- Вставить модуль с опорой -1- в фару и прикрутить (стрелки).



Заметка. Правильно установите уплотнение при установке модуля. Попадание воды разрушает фару.

Моменты затяжки:
Краткое описание компонентов - Светодиодная фара

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка силового модуля фары Skoda Karoq
Касается полностью светодиодных фар.

Блок управления 1 -A31- левой фары или блок управления 1 -A27- правой фары.

Снятие
Снимите передний подкрылок из колесной арки.

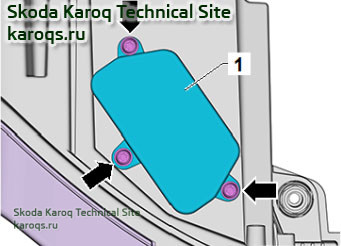

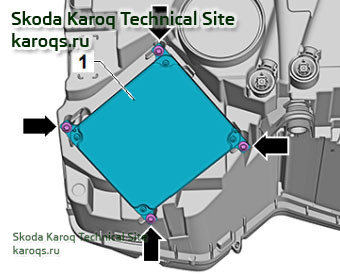

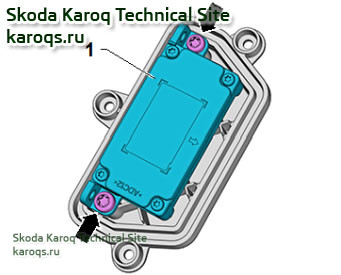

- Открутите винты (стрелки) и снимите модуль -1-.



- Разблокируйте разъем и снимите его.

Установка
Установка выполняется в обратном порядке, обратите внимание на следующие моменты:
Правильно установите уплотнение при установке модуля. Попадание воды разрушает фару.

При замене светодиодного модуля подключить диагностический тестер и в режиме "Ведомый поиск неисправностей" выбрать функцию "Конфигурация ПО" для соответствующего светодиодного модуля.

Моменты затяжки:
Краткое описание компонентов - Светодиодная фара

Последнее редактирование:

Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка мотора регулировки дальности света фар V48 / V49 Skoda Karoq
Относится к FULL LED светодиодным фарам.

Снятие
- Снять фару с неисправным мотором управления.

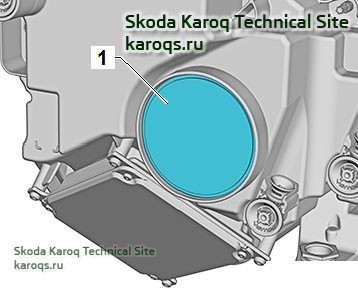

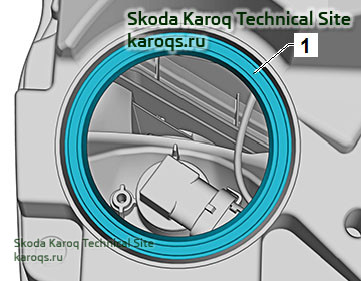

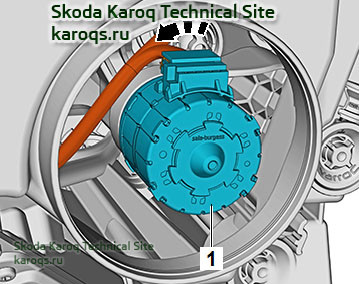

- Выбить крышку управляющего двигателя -1-.



- Ослабьте управляющий двигатель -1-, повернув:
Левая фара - направо
правая фара - влево



Ослабьте и вытолкните прижимной элемент из подшипника, повернув его в направлении стрелки -A-.



- Разъединить штекерное соединение -1-.
- Затем поверните и снимите управляющий двигатель -2- в направлении стрелки -B-.

Установка
Установка выполняется в обратном порядке, обратите внимание на следующие моменты:
- Закрыть монтажное отверстие резиновой крышкой см. Электронный каталог оригинальных запчастей ETKA.
При установке крышки обратите внимание на правильную установку. Попадание воды разрушает фару. Проверьте правильность работы.

Отрегулируйте фару.
см. Регулировка фар

Последнее редактирование:

Андрей из Ирландии

Завсегдатай
Сообщения
63
Реакции
64
Авто
Skoda Karoq 2.0 TDI DFFA 2019г.
А можно по лед фаре ? Какие болты крутить вверх\низ ,что бы её подвигать ?


Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка исполнительного электродвигателя корректора фары -V48-/-V49-
фара с галогенной лампой

Снятие
- Снять фару с неисправным исполнительным электродвигателем

Автомобили с противотуманными фарами:
- Снять крышку фары -3-



Все автомобили:

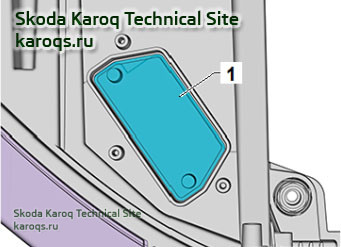

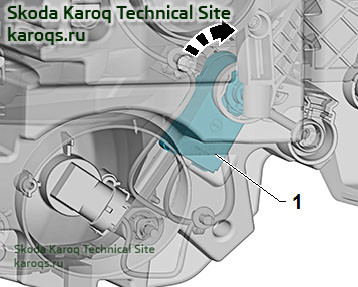

- Надрезать крышку -1- по предусмотренной линии разлома и выбить её из корпуса фары.



- Для облегчения доступа можно снять лампу противотуманной фары
см. Снятие и установка лампы противотуманной фары -L22-/-L23-

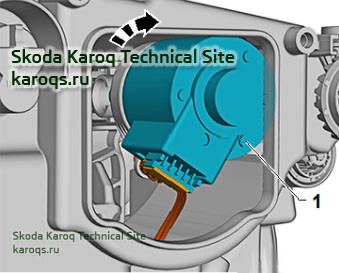

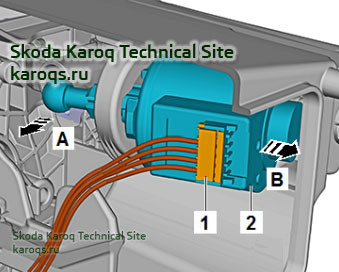

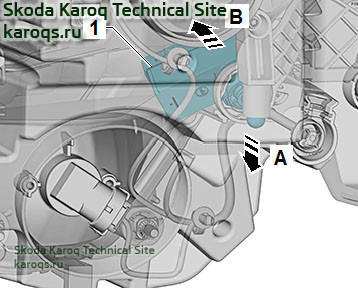

- Извлечь исполнительный электродвигатель -1- из крепления поворотом в -направлении стрелки.



Извлечь нажимной элемент из крепления путём поворота исполнительного электродвигателя в направлении стрелки -A-.



- Вытянуть исполнительный двигатель -1- в направлении стрелки -B- и извлечь из корпуса фары.

Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
- Закупорить монтажное отверстие резиновой пробкой см. Электронный каталог запчастей ETKA.
При установке крышки следить за её правильным положением. Попадание воды внутрь фары приводит к её повреждению.

- Проверить безупречность функционирования.


Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка исполнительного электродвигателя корректора фары -V48-/-V49-
полностью светодиодные фары

Снятие
- Снять фару с неисправным исполнительным электродвигателем
см. Снятие и установка фары
- Выломать крышку исполнительного электродвигателя -1-



- Вращать исполнительный электродвигатель -1-:
левая фара – направо
правая фара – налево



Ослабить и извлечь, вывернув в направлении стрелки -A-, нажимной элемент -2- из опоры.



- Отсоединить разъём -1-.
- Затем вывернуть исполнительный электродвигатель -3- в направлении стрелки -B- и извлечь.

Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
- Закупорить монтажное отверстие резиновой пробкой см. Электронный каталог запчастей ETKA
При установке крышки следить за её правильным положением. Попадание воды внутрь фары приводит к её повреждению.
- Проверить безупречность функционирования.


Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Установка ремкомплекта корпуса фары Шкода Карок
Обломленные или повреждённые в ДТП захваты крепления фары могут быть заменены установкой деталями из ремонтного комплекта фар.
Не следует заменять всю фару.

Перед проведением ремонта проверить, не имеет ли фара других повреждений, тогда ремонт не имеет смысла.
Запасные захваты можно заказать отдельно, см. Электронный каталог оригинальных деталей ETKA
Перед проведением ремонта необходимо снять фару
см. Снятие и установка фары
После установки отрегулировать фару
см. Регулировка фар

– Отделить остатки оригинальных захватов.
– Подогнать привалочные поверхности (подшлифовать, подточить), чтобы новый захват можно было правильно установить.
– Установить новый захват -стрелки- в правильном положении с заранее вкрученным регулировочным винтом.



– Прикрутить новый захват самостопорящимся винтом.

Моменты затяжки

Деталь/узел Момент затяжки
Винты крепления нового захвата 1,5 Н·м


PavelRM

Профессиональный советчик
Сообщения
710
Реакции
677
Город
Саранск
Авто
Skoda Karoq 1.4
13 - Лампа заднего противотуманного фонаря
тип лампы: H8
Мне кажется тут ошибка, на картинке же передняя фара.
Post automatically merged:

@Admin, а откуда вы эту информацию копируете? Это какая-то документация для дилеров?
В инструкции по эксплуатации про замену написано, а какие лампочки используются, не нашёл.


Admin

Administrator
Сообщения
2,876
Реакции
2,742
Город
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
@PavelRM, это официальная заводская документация по ремонту Карока. Переводил сам с англоязычного документа, подумал действительно ошибся.
Но глянул в англ. оригинал:
13 - Light bulb for rear fog light
H8
Сейчас проверил и по официальной рускоязычной документации, оттуда:
13 - Лампа заднего противотуманного фонаря
H8

далее идет ссылка на этот пункт:
Глава "Снятие и установка лампы противотуманной фары -L22-/-L23-"
а там уже слово задний не встречается.

Вероятно опечатка, хотя странно что 2х изданиях, но других идей нет...

Сверху
