Расположение датчиков и компонентов двигателя в моторном отсеке - обзор мест установки. Двигатели 1,6 MPI (81 kW / 110 л.с.) и 1,6 MPI (66 kW / 90 л.с.) Буквенное обозначение двигателей: CWVA, CWVB.

Skoda Karoq (NU7) c 2019 модельного года
Skoda Yeti (5L6, 5L7, 676, 677) с 2014 года выпуска.
Skoda Octavia 3 (5E3, 5E5, NL3) с 2014 года выпуска,
Skoda Rapid (NH1, NH3, NK3) с 2015 года выпуска,
Skoda Fabia 3 (NJ3, NJ5) с 2015 года выпуска.

Также эти двигатели ставятся на: VW Polo Sedan (614), VW Jetta 6 (AV3), VW Golf 7 (5G1, BA5), VW Golf Sportsvan (AM1), VW Polo 6 (AW1), SEAT Leon 3 (5F), SEAT Ibiza 4 (6P1, 6P5), SEAT Ibiza 5 (KJ1), SEAT Toledo (KG1), SEAT Arona (KJ7).

Engine compartment - Overview of fitting locations



1 - Camshaft control valve 1 N205
2 - Lambda probe 1 in front of the catalytic converter GX10 comprises:
Lambda probe G39
Lambda probe heater Z19
3 - Lambda probe 1 after catalytic converter GX7 comprises:
Lambda probe downstream of catalytic converter G130
Lambda probe heater 1 downstream of catalytic converter Z29
Not in vehicles that comply with EU3 emission standards
4 - Hall sender G40 (camshaft position sensor)
5 - Engine control unit J623
6 - Coolant temperature sender at radiator outlet G83
7 - Intake manifold pressure sender GX9 comprises:
Intake air temperature sender 2 G299
Intake manifold pressure sender G71
8 - Throttle valve control unit GX3
with throttle valve drive for electronic power control G186 , angle sensor 1 for throttle valve drive for electronic power control G187 and angle sensor 2 for throttle valve drive for electronic power control G188
9 - Ignition coils with a power output stage
Ignition coil 1 with power output stage N70
Ignition coil 2 with power output stage N127
Ignition coil 3 with power output stage N291
Ignition coil 4 with power output stage N292
Note: When installing new spark plugs, grease the ignition coils with power output stages with lubricating paste G 052 565 A1.
10 - activated charcoal filter solenoid valve 1 N80

1 - клапан распределительного вала 1 N205
2 - Лямбда-зонд 1 перед каталитическим нейтрализатором GX10 содержит:
Лямбда-зонд G39
Лямбда-зонд с подогревом Z19
3 - Лямбда-зонд 1 после каталитического нейтрализатора GX7 состоит из:
Лямбда-зонд после каталитического нейтрализатора G130
Нагреватель лямбда-зонда 1 после каталитического нейтрализатора Z29
Нет в транспортных средствах, которые соответствуют стандартам выбросов EU3
4 - Датчик Холла G40 (датчик положения распределительного вала)
5 - Блок управления двигателем J623
6 - Датчик температуры охлаждающей жидкости на выходе радиатора G83
7 - Датчик давления во впускном коллекторе GX9 состоит из:
Датчик температуры воздуха на впуске 2 G299
Датчик давления во впускном коллекторе G71
8 - Блок управления дроссельной заслонкой GX3
с приводом дроссельной заслонки для электронного управления мощностью G186, датчиком угла 1 для привода дроссельной заслонки для электронного управления мощностью G187 и датчиком угла 2 для привода дроссельной заслонки для электронного управления мощностью G188
9 - катушки зажигания с выходным каскадом мощности
Катушка зажигания 1 с выходной каскадом мощности N70
Катушка зажигания 2 с выходным каскадом мощности N127
Катушка зажигания 3 с выходным каскадом мощности N291
Катушка зажигания 4 с выходным каскадом мощности N292
Примечание. При установке новых свечей зажигания смазывайте катушки зажигания ступенями выходной мощности смазочной пастой G 052 565 A1.
10 - электромагнитный клапан фильтра с активированным углем 1 N80

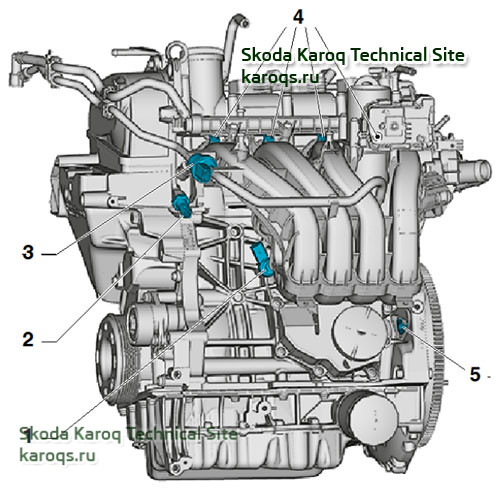

Installation overview - engine from front



1 - Knock sensor 1 G61
2 - Oil pressure switch F1
3 - Activated charcoal filter solenoid valve 1 N80
4 - Injection valves
Injection valve for cylinder 1 N30
Injection valve for cylinder 2 N31
Injection valve for cylinder 3 N32
Injection valve for cylinder 4 N33
5 - engine speed sender G28

1 - Датчик детонации 1 G61
2 - Датчик давления масла F1
3 - Электромагнитный клапан фильтра с активированным углем 1 N80
4 - Клапаны впрыска
инжекторный клапан для цилиндра 1 N30
инжекторный клапан для цилиндра 2 N31
инжекторный клапан для цилиндра 3 N32
инжекторный клапан для цилиндра 4 N33
5 - Датчик оборотов двигателя G28

Installation overview - engine from rear



1 - Coolant temperature sender G62

1 - Датчик температуры охлаждающей жидкости G62
