Места установки датчиков и элементов бензиновых двигателей 2,0 TSI - CZPA, CZPB, DKZA. Двигатели 2,0 TSI 132 и 140 kW ставятся на Skoda Karoq (NU7), Skoda Kodiaq (NS7), Skoda Superb 3 (3V), Tiguan 2 (AD1, BT1), VW Arteon (3H7), VW T-Roc (A11), Audi Q2 (GAB), Audi A3 (8V), SEAT Ateca (KH7).

Installation location overview - engine 2.0 TSI compartment

Skoda Karoq (NU7) c 11.2018 года выпуска, Skoda Kodiaq (NS7) с 10.2016 года выпуска, Skoda Kodiaq (NS7) с 07.2018 года выпуска, Skoda Superb III (3V3, 3V5) с 11.2018 года выпуска.
Двигатели 2.0/132 и 2.0/140 kW TSI engine
Буквенное обозначение двигателей: CZPA, CZPB, DKZA

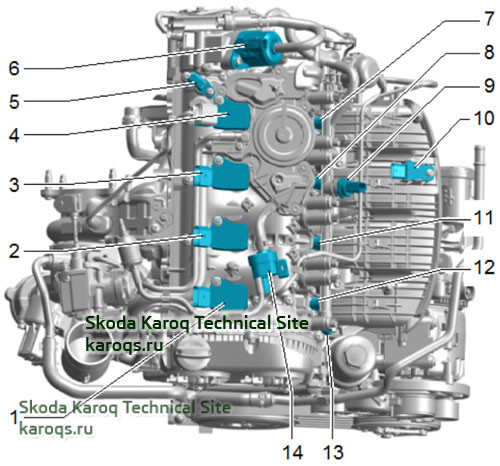

Installation location overview - engine 2.0 TSI (CZPA, CZPB, DKZA) from top



1 - Ignition coil 1 with power output stage N70
2 - Ignition coil 2 with power output stage N127
3 - Ignition coil 3 with power output stage N291
4 - Ignition coil 4 with power output stage N292
5 - Hall sender 3 G300
6 - Control valve for fuel pressure N276
7 - Injector 2, cylinder 4 N535
MPI injection
8 - Injector 2, cylinder 3 N534
MPI injection
9 - Fuel pressure sender for low pressure G410
10 - Intake air temperature sender G42 with manifold pressure sender G71
11 - Injector 2, cylinder 2 N533
MPI injection
12 - Injector 2, cylinder 1 N532
MPI injection
13 - Potentiometer for intake manifold flap G336
14 - Activated charcoal filter solenoid valve 1 N80

1 - Катушка зажигания 1 с выходным каскадом мощности N70
2 - Катушка зажигания 2 с выходным каскадом мощности N127
3 - Катушка зажигания 3 с выходным каскадом мощности N291
4 - Катушка зажигания 4 с выходным каскадом мощности N292
5 - Датчик Холла 3 G300
6 - Регулирующий клапан давления топлива N276
7 - Форсунка 2, цилиндр 4 N535
Впрыск MPI
8 - Форсунка 2, цилиндр 3 N534
Впрыск MPI
9 - Датчик давления топлива для низкого давления G410
10 - Датчик температуры впускного воздуха G42 с датчиком давления в коллекторе G71
11 - Форсунка 2, цилиндр 2 N533
Впрыск MPI
12 - Форсунка 2, цилиндр 1 N532
Впрыск MPI
13 - Потенциометр для заслонки впускного коллектора G336
14 - Электромагнитный клапан фильтра с активированным углем 1 N80

Installation overview - engine 2.0 TSI (CZPA, CZPB, DKZA) from front



1 - Oil level and oil temperature sender G266
2 - Actuator for engine temperature control N493
3 - Injection valve for cylinder 2 N31
FSI injection
4 - Injection valve for cylinder 1 N30
FSI injection
5 - Fuel pressure sender G247
6 - Throttle valve control unit GX3
7 - Positioning element 1 for camshaft adjustment F366
8 - Positioning element 2 for camshaft adjustment F367
9 - Positioning element 3 for camshaft adjustment F368
10 - Positioning element 4 for camshaft adjustment F369
11 - Positioning element 5 for camshaft adjustment F370
12 - Positioning element 6 for camshaft adjustment F371
13 - Positioning element 7 for camshaft adjustment F372
14 - Positioning element 8 for camshaft adjustment F373
15 - Hall sender G40
16 - Valve for intake manifold flaps N316
17 - Injection valve for cylinder 4 N33
FSI injection
18 - Injection valve for cylinder 3 N32
FSI injection
19 - Oil pressure switch, stage 3 F447
20 - Engine speed sender G28
21 - Knock sensor 1 G61

1 - Датчик уровня масла и температуры масла G266
2 - Привод для контроля температуры двигателя N493
3 - Впрыскивающий клапан для цилиндра 2 N31
Впрыск FSI
4 - Впрыскивающий клапан для цилиндра 1 N30
Впрыск FSI
5 - Датчик давления топлива G247
6 - Блок управления дроссельной заслонкой GX3
7 - Позиционирующий элемент 1 для регулировки распредвала F366
8 - Позиционирующий элемент 2 для регулировки распредвала F367
9 - Позиционирующий элемент 3 для регулировки распредвала F368
10 - Позиционирующий элемент 4 для регулировки распредвала F369
11 - Позиционирующий элемент 5 для регулировки распредвала F370
12 - Позиционирующий элемент 6 для регулировки распредвала F371
13 - Позиционирующий элемент 7 для регулировки распредвала F372
14 - Позиционирующий элемент 8 для регулировки распредвала F373
15 - Датчик Холла G40
16 - Клапан для заслонок впускного коллектора N316
17 - Впрыскивающий клапан для цилиндра 4 N33
Впрыск FSI
18 - Впрыскивающий клапан для цилиндра 3 N32
Впрыск FSI
19 - Датчик давления масла, ступень 3 F447
20 - Датчик оборотов двигателя G28
21 - Датчик детонации 1 G61

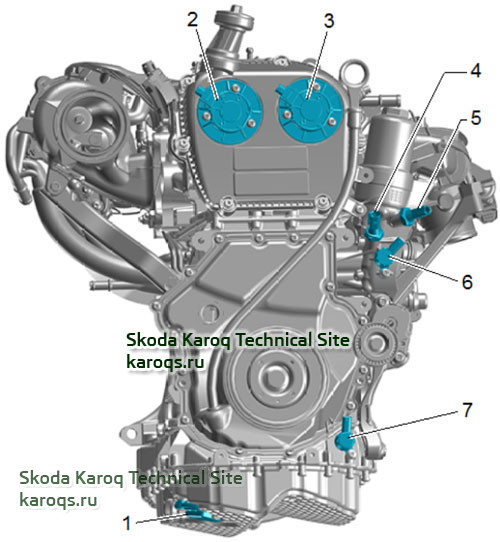

Installation location overview - engine 2.0 TSI (CZPA, CZPB, DKZA) right



1 - Oil level and oil temperature sender G266
2 - Camshaft adjustment valve 1 in the outlet N318
3 - Camshaft control valve 1 N205
4 - Oil pressure switch F1
5 - Oil pressure switch for reduced oil pressure F378
6 - Control valve for piston cooling nozzles N522
7 - Oil pressure control valve N428

1 - Датчик уровня масла и температуры масла G266
2 - Клапан регулировки распредвала 1 на выходе N318
3 - Клапан распределительного вала 1 N205
4 - Датчик давления масла F1
5 - Датчик давления масла для снижения давления масла F378
6 - Клапан управления форсунками охлаждения поршня N522
7 - Клапан контроля давления масла N428

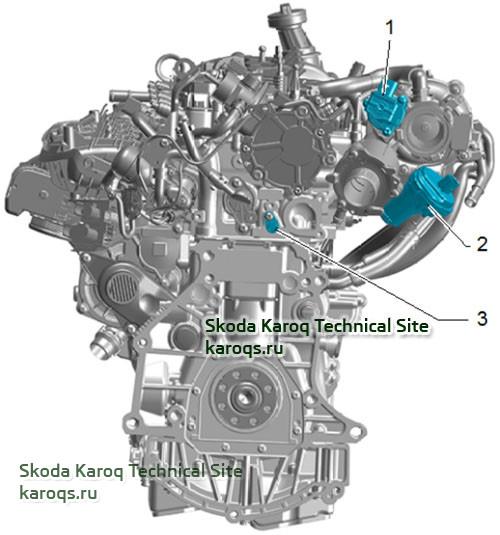

Installation location overview - engine 2.0 TSI (CZPA, CZPB, DKZA) left



1 - Turbocharger divert air valve N249
2 - Charge pressure regulator V465
3 - Coolant temperature sender G62.

1 - Турбонагнетатель, отклоняющий воздушный клапан N249
2 - Регулятор давления наддува V465
3 - Датчик температуры охлаждающей жидкости G62.
