Обзор мест установки датчиков и элементов бензиновых двигателей 1,5 TSI DADA. Двигатели 1,5 110 kW TSI EVO ставятся на Skoda Karoq (NU7), VW Arteon (3H7), VW T-Roc (A11), VW Golf 7 (BV5, BQ1), Skoda Octavia 3 A7 (5E3, 5E5, NL3), Audi A3 (8VK, 8VF, 8VE, 8VM), SEAT Arona (KJ7), SEAT Ibiza 5 (KJ1) и др.
Installation location overview - engine 1.5 TSI compartment
Skoda Karoq (NU7) c 2018 года выпуска.
Двигатели 1,5/110 kW TSI EVO
Буквенное обозначение двигателей: DADA и др.
Также эти двигатели ставятся на: VW Arteon (3H7), VW T-Roc (A11), VW Golf 7 (BV5, BQ1), VW Golf Sportsvan (AM1, AN1), Skoda Octavia 3 A7 (5E3, 5E5, NL3), Audi A3 (8VK, 8VF, 8VE, 8VM), SEAT Ibiza 5 (KJ1), SEAT Arona (KJ7).
1 - Lambda probe 1 in front of the catalytic converter GX10 comprises:
Lambda probe G39
Lambda probe heater Z19
2 - Connector for Lambda probe 1 before catalyst GX10 and Lambda probe 1 after catalyst GX7
3 - Plug holder
4 - Ignition coils with a power output stage
Ignition coil 1 with power output stage N70
Ignition coil 2 with power output stage N127
Ignition coil 3 with power output stage N291
Ignition coil 4 with power output stage N292
When installing new spark plugs, grease the ignition coils with power output stage with lubricating paste G 052 565 A1.
5 - Position sensor for intake camshaft G1002
6 - Module for air mass measurement GX35 (not fitted to all engines) comprises:
Air mass meter G70
Temperature sensor in the air mass meter G1005
7 - Coolant temperature sender at radiator outlet G83
8 - Activated charcoal filter solenoid valve 1 N80
9 - Charge pressure sender GX26 comprises:
Charge pressure sender G31
Intake air temperature sender G42
10 - Throttle valve control unit GX3 comprises:
Throttle valve control unit J338
Throttle valve drive for electronic power control G186
Throttle valve drive angle sensor 1 for electric power control G187
Throttle valve drive angle sensor 2 for electric power control G188
11 - Intake manifold pressure sender GX9 comprises:
Intake air temperature sender 2 G299
Intake manifold pressure sender G71
12 - Vacuum pump for brake V192
13 - Camshaft control valve 1 N205
14 - Engine control unit J623

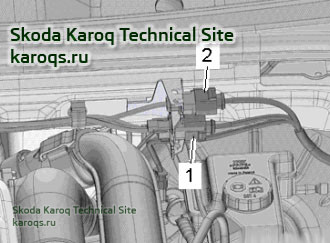

Contact assignment at bulkhead plenum chamber
1 - Lambda probe 1 in front of the catalytic converter GX10
2 - Lambda probe 1 after catalytic converter GX7
Installation location overview: engine 1.5 TSI from top
1 - Camshaft control valve 1 N205
2 - Camshaft adjustment valve 1 in the outlet N318
3 - Position sensor for exhaust camshaft G1003
4 - Ignition coil 1 with power output stage N70
5 - Ignition coil 2 with power output stage N127
6 - Exhaust cam adjuster for cylinder 2 N587
7 - Ignition coil 3 with power output stage N291
8 - Exhaust gas pressure sensor 1 G450
9 - Exhaust cam adjuster for cylinder 3 N595
10 - High pressure pump with fuel dosage valve N290
11 - Ignition coil 4 with power output stage N292
12 - Position sensor for intake camshaft G1002
13 - Inlet cam adjuster for cylinder 2 N583
14 - Inlet cam adjuster for cylinder 3 N591
15 - Charge pressure sender GX26
16 - Throttle valve control unit GX3 comprises:
Throttle valve control unit J338
Throttle valve drive for electronic power control G186
Throttle valve drive angle sensor 1 for electric power control G187
Throttle valve drive angle sensor 2 for electric power control G188
17 - Intake manifold pressure sender GX9 comprises:
Intake air temperature sender 2 G299
Intake manifold pressure sender G71
Installation overview: engine 1.5 TSI from front
1 - Knock sensor 1 G61
2 - Oil pressure sender G10
3 - Fuel pressure sender G247
4 - Camshaft control valve 1 N205
5 - Injection valves
Injection valve for cylinder 1 N30
Injection valve for cylinder 2 N31
Injection valve for cylinder 3 N32
Injection valve for cylinder 4 N33
6 - Position sensor for intake camshaft G1002
7 - Module for engine temperature control GX33 comprises:
Position sensor for engine temperature control G1004
Actuator for engine temperature control N493
8 - Engine speed sender G28
9 - Charge air cooler pump V188

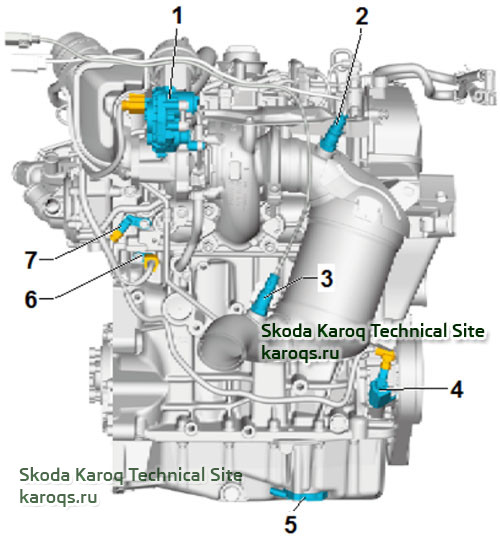

Installation overview: engine 1.5 TSI from rear
1 - Module for charge pressure regulation GX34
Note: Different designs are shown in the figure. comprises:
Charge pressure regulator V465
Position transmitter for charge pressure regulator G581
2 - Lambda probe 1 in front of the catalytic converter GX10 comprises:
Lambda probe G39
Lambda probe heater Z19
3 - Lambda probe 1 after catalytic converter GX7 comprises:
Lambda probe downstream of catalytic converter G130
Lambda probe heater 1 downstream of catalytic converter Z29
4 - Oil pressure control valve N428
5 - Oil level and oil temperature sender G266
6 - Coolant temperature sensor at engine output G82
7 - Coolant temperature sender G62
Installation location overview - engine 1.5 TSI compartment
Skoda Karoq (NU7) c 2018 года выпуска.
Двигатели 1,5/110 kW TSI EVO
Буквенное обозначение двигателей: DADA и др.
Также эти двигатели ставятся на: VW Arteon (3H7), VW T-Roc (A11), VW Golf 7 (BV5, BQ1), VW Golf Sportsvan (AM1, AN1), Skoda Octavia 3 A7 (5E3, 5E5, NL3), Audi A3 (8VK, 8VF, 8VE, 8VM), SEAT Ibiza 5 (KJ1), SEAT Arona (KJ7).
1 - Lambda probe 1 in front of the catalytic converter GX10 comprises:
Lambda probe G39
Lambda probe heater Z19
2 - Connector for Lambda probe 1 before catalyst GX10 and Lambda probe 1 after catalyst GX7
3 - Plug holder
4 - Ignition coils with a power output stage
Ignition coil 1 with power output stage N70
Ignition coil 2 with power output stage N127
Ignition coil 3 with power output stage N291
Ignition coil 4 with power output stage N292
When installing new spark plugs, grease the ignition coils with power output stage with lubricating paste G 052 565 A1.
5 - Position sensor for intake camshaft G1002
6 - Module for air mass measurement GX35 (not fitted to all engines) comprises:
Air mass meter G70
Temperature sensor in the air mass meter G1005
7 - Coolant temperature sender at radiator outlet G83
8 - Activated charcoal filter solenoid valve 1 N80
9 - Charge pressure sender GX26 comprises:
Charge pressure sender G31
Intake air temperature sender G42
10 - Throttle valve control unit GX3 comprises:
Throttle valve control unit J338
Throttle valve drive for electronic power control G186
Throttle valve drive angle sensor 1 for electric power control G187
Throttle valve drive angle sensor 2 for electric power control G188
11 - Intake manifold pressure sender GX9 comprises:
Intake air temperature sender 2 G299
Intake manifold pressure sender G71
12 - Vacuum pump for brake V192
13 - Camshaft control valve 1 N205
14 - Engine control unit J623
1 - Лямбда-зонд 1 перед каталитическим нейтрализатором GX10. Состоит из:
Лямбда-зонд G39
Лямбда-зонд с подогревом Z19
2 - Разъем для лямбда-зонда 1 до катализатора GX10 и лямбда-зонда 1 после катализатора GX7
3 - Держатель штекера
4 - катушки зажигания с выходным каскадом мощности
Катушка зажигания 1 с выходной каскадом мощности N70
Катушка зажигания 2 с выходным каскадом мощности N127
Катушка зажигания 3 с выходным каскадом мощности N291
Катушка зажигания 4 с выходным каскадом мощности N292
При установке новых свечей зажигания смажьте катушки зажигания ступенью выходной мощности смазочной пастой G 052 565 A1 .
5 - Датчик положения впускного распределительного вала G1002
6 - Модуль для измерения массы воздуха GX35 (не для всех двигателей). Состоит из:
Расходомер воздуха G70
Датчик температуры в расходомере воздуха G1005
7 - Датчик температуры охлаждающей жидкости на выходе радиатора G83
8 - Электромагнитный клапан фильтра с активированным углем 1 N80
9 - Датчик давления наддува GX26. Состоит из:
Датчик давления наддува G31
Датчик температуры воздуха на впуске G42
10 - Блок управления дроссельной заслонкой GX3. Состоит из:
Блок управления дроссельной заслонкой J338
Привод дроссельной заслонки для электронного управления мощностью G186
Датчик угла поворота дроссельной заслонки 1 для управления электропитанием G187
Датчик угла поворота дроссельной заслонки 2 для управления электропитанием G188
11 - Датчик давления во впускном коллекторе GX9. Состоит из:
Датчик температуры воздуха на впуске 2 G299
Датчик давления во впускном коллекторе G71
12 - Вакуумный насос для тормоза V192
13 - Клапан распределительного вала 1 N205
14 - Блок управления двигателем J623
Contact assignment at bulkhead plenum chamber
1 - Lambda probe 1 in front of the catalytic converter GX10
2 - Lambda probe 1 after catalytic converter GX7
1 - Лямбда-зонд 1 перед каталитическим нейтрализатором GX10
2 - Лямбда-зонд 1 после каталитического нейтрализатора GX7
Installation location overview: engine 1.5 TSI from top
1 - Camshaft control valve 1 N205
2 - Camshaft adjustment valve 1 in the outlet N318
3 - Position sensor for exhaust camshaft G1003
4 - Ignition coil 1 with power output stage N70
5 - Ignition coil 2 with power output stage N127
6 - Exhaust cam adjuster for cylinder 2 N587
7 - Ignition coil 3 with power output stage N291
8 - Exhaust gas pressure sensor 1 G450
9 - Exhaust cam adjuster for cylinder 3 N595
10 - High pressure pump with fuel dosage valve N290
11 - Ignition coil 4 with power output stage N292
12 - Position sensor for intake camshaft G1002
13 - Inlet cam adjuster for cylinder 2 N583
14 - Inlet cam adjuster for cylinder 3 N591
15 - Charge pressure sender GX26
16 - Throttle valve control unit GX3 comprises:
Throttle valve control unit J338
Throttle valve drive for electronic power control G186
Throttle valve drive angle sensor 1 for electric power control G187
Throttle valve drive angle sensor 2 for electric power control G188
17 - Intake manifold pressure sender GX9 comprises:
Intake air temperature sender 2 G299
Intake manifold pressure sender G71
1 - Клапан распределительного вала 1 N205
2 - клапан регулировки распредвала 1 на выходе N318
3 - Датчик положения распредвала выпускных клапанов G1003
4 - Катушка зажигания 1 с выходным каскадом мощности N70
5 - Катушка зажигания 2 с выходным каскадом мощности N127
6 - Регулятор выпускных кулачков для цилиндра 2 N587
7 - Катушка зажигания 3 с выходным каскадом мощности N291
8 - Датчик давления выхлопных газов 1 G450
9 - Регулятор выпускных кулачков для цилиндра 3 N595
10 - насос высокого давления с клапаном дозирования топлива N290
11 - Катушка зажигания 4 с выходной каскадом мощности N292
12 - Датчик положения впускного распределительного вала G1002
13 - Регулятор впускных кулачков для цилиндра 2 N583
14 - Регулятор впускных кулачков для цилиндра 3 N591
15 - Датчик давления наддува GX26
16 - Блок управления дроссельной заслонкой GX3. Состоит из:
Блок управления дроссельной заслонкой J338
Привод дроссельной заслонки для электронного управления мощностью G186
Датчик угла поворота дроссельной заслонки 1 для управления электропитанием G187
Датчик угла поворота дроссельной заслонки 2 для управления электропитанием G188
17 - Датчик давления во впускном коллекторе GX9. Состоит из:
Датчик температуры воздуха на впуске 2 G299
Датчик давления во впускном коллекторе G71
Installation overview: engine 1.5 TSI from front
1 - Knock sensor 1 G61
2 - Oil pressure sender G10
3 - Fuel pressure sender G247
4 - Camshaft control valve 1 N205
5 - Injection valves
Injection valve for cylinder 1 N30
Injection valve for cylinder 2 N31
Injection valve for cylinder 3 N32
Injection valve for cylinder 4 N33
6 - Position sensor for intake camshaft G1002
7 - Module for engine temperature control GX33 comprises:
Position sensor for engine temperature control G1004
Actuator for engine temperature control N493
8 - Engine speed sender G28
9 - Charge air cooler pump V188
1 - Датчик детонации 1 G61
2 - Датчик давления масла G10
3 - Датчик давления топлива G247
4 - Клапан распределительного вала 1 N205
5 - впрыскивающие клапаны
Клапан впрыска для цилиндра 1 N30
Клапан впрыска для цилиндра 2 N31
Клапан впрыска для цилиндра 3 N32
Клапан впрыска для цилиндра 4 N33
6 - Датчик положения впускного распределительного вала G1002
7 - Модуль для контроля температуры двигателя GX33. Состоит из:
Датчик положения для контроля температуры двигателя G1004
Привод для контроля температуры двигателя N493
8 - Датчик оборотов двигателя G28
9 - Насос охладителя наддувочного воздуха V188
Installation overview: engine 1.5 TSI from rear
1 - Module for charge pressure regulation GX34
Note: Different designs are shown in the figure. comprises:
Charge pressure regulator V465
Position transmitter for charge pressure regulator G581
2 - Lambda probe 1 in front of the catalytic converter GX10 comprises:
Lambda probe G39
Lambda probe heater Z19
3 - Lambda probe 1 after catalytic converter GX7 comprises:
Lambda probe downstream of catalytic converter G130
Lambda probe heater 1 downstream of catalytic converter Z29
4 - Oil pressure control valve N428
5 - Oil level and oil temperature sender G266
6 - Coolant temperature sensor at engine output G82
7 - Coolant temperature sender G62
1 - Модуль для регулирования давления наддува GX34
Примечание. Различные варианты показаны на рисунке. Состоит из:
Регулятор давления наддува V465
Датчик положения для регулятора давления наддува G581
2 - Лямбда-зонд 1 перед каталитическим нейтрализатором GX10. Состоит из:
Лямбда-зонд G39
Лямбда-зонд с подогревом Z19
3 - Лямбда-зонд 1 после каталитического нейтрализатора GX7. Состоит из:
Лямбда-зонд после каталитического нейтрализатора G130
Нагреватель лямбда-зонда 1 после каталитического нейтрализатора Z29
4 - клапан контроля давления масла N428
5 - Датчик уровня масла и температуры масла G266
6 - Датчик температуры охлаждающей жидкости на выходе двигателя G82
7 - Датчик температуры охлаждающей жидкости G62
Последнее редактирование:
