Замена фильтрующего элемента воздушного фильтра, Skoda Karoq
Бензиновый двигатель TSI 1,0 л.


Снятие
- Освободить пружинный зажим (1) и отсоединить шланг направляющей воздуха (2).



- Отсоединить вакуумную магистраль (1) от корпуса воздушного фильтра и ослабить пружинный зажим (2).



- Осторожно снять корпус воздушного фильтра с впускного патрубка турбонагнетателя.
- Отсоединить шланг для вентиляции картера (1).
- Открутить винты (2) и слегка приподнять корпус воздушного фильтра.



Внимание:
Вакуумные линии прикреплены к нижней части воздушного фильтра!
- Отсоедините вакуумные линии от нижней части воздушного фильтра.
- Снимите корпус воздушного фильтра вверх.



- Открутите винты (1) с нижней части воздушного фильтра.
- Снимите нижнюю часть воздушного фильтра и выньте элемент воздушного фильтра.

Установка
- Проверьте корпус воздушного фильтра на загрязнение и при необходимости очистите.

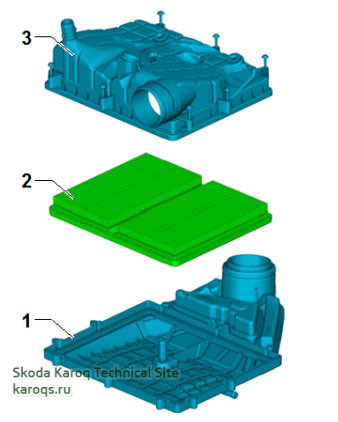

- Осторожно вставьте вкладыш воздушного фильтра (2) в верхнюю часть воздушного фильтра (1), чтобы он полностью вошел в углубление.
- Разместите нижнюю часть воздушного фильтра (3) на верхней части воздушного фильтра (1).



- Прикрутите нижнюю и верхнюю части воздушного фильтра винтами (1) и затяните с указанным моментом затяжки.

Замените элементы крепления

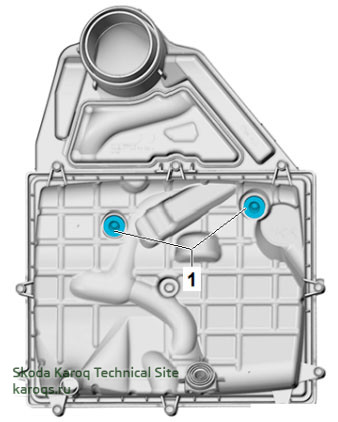

- Снимите крепежные элементы (1) вверх.
- Вставьте новые крепежные элементы обратно в соответствующие направляющие.
Крепежные элементы (1) не должны смазываться перед установкой.
- Остальные шаги по установке корпуса воздушного фильтра аналогичны приведенным выше в обратном порядке.
Моменты затяжки:
Крепежные винты для верхней и нижней части воздушного фильтра (1) 1,5 Нм
Крепежный винт для корпуса воздушного фильтра (2) 5 Нм

Замена фильтрующего элемента воздушного фильтра, Skoda Karoq
Бензиновый двигатель TSI 1,5 л.


Снятие

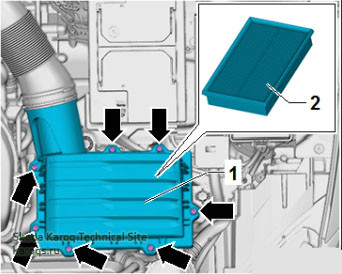

- Открутите крепежные винты (стрелки) от верхней части воздушного фильтра (1) и положите верхнюю часть воздушного фильтра вместе со всей направляющей воздуха в одну сторону.



- Снимите вкладыш воздушного фильтра (2).

Установка
- Проверьте корпус воздушного фильтра на загрязнение и при необходимости очистите.
- Вставьте элемент воздушного фильтра (2) в центр нижней части воздушного фильтра.



- Поместите верхнюю часть воздушного фильтра (1) на нижнюю часть воздушного фильтра осторожно и не прилагая повышенных усилий.
- Прикрутите нижнюю часть воздушного фильтра и верхнюю часть воздушного фильтра с помощью крепежных винтов (стрелки) и затяните требуемым моментом затяжки.
Момент затяжки: крепежные винты 1,5 Нм


Замена фильтрующего элемента воздушного фильтра, Skoda Karoq
Дизельные двигатели Common Rail


Снятие

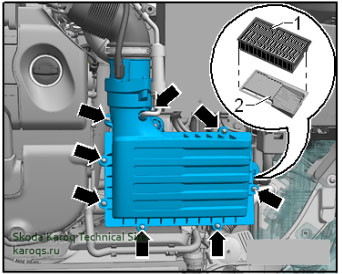

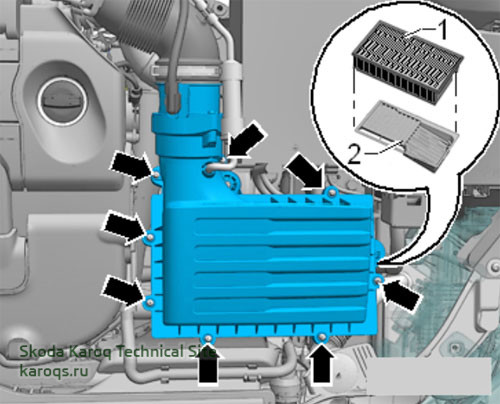

- Отвинтите крепежные винты (стрелки) в верхней части воздушного фильтра и положите верхнюю часть воздушного фильтра вместе с направляющей воздуха полностью в одну сторону.



- Снимите элемент воздушного фильтра (1) и сетчатый фильтр (2).
Сетчатый снежный фильтр установлен не на всех транспортных средствах.

Установка
- Проверить корпус воздушного фильтра и слив воды на загрязнение и при необходимости очистить.
- Вставьте сетчатый фильтр для снега (2) в нижнюю часть воздушного фильтра.



- Вставьте элемент воздушного фильтра (1) в центр нижней части воздушного фильтра.
- Поместите верхнюю часть воздушного фильтра на нижнюю часть воздушного фильтра аккуратно и без значительного усилия.
- Прикрутите нижнюю часть воздушного фильтра и верхнюю часть воздушного фильтра с помощью крепежных винтов - стрелок - и затяните требуемым моментом затяжки. Момент затяжки: крепежные винты 1,5 Нм

Очистка корпуса воздушного фильтра
- Проверьте сливной шланг в нижней части воздушного фильтра на наличие загрязнений и засоров; очистить при необходимости.
- Удалите остатки соли, грязь и листья с корпуса воздушного фильтра.
При продувке корпуса воздушного фильтра сжатым воздухом накрывайте критически важные воздухопроводящие компоненты чистой тканью.

Интервалы замены воздушного фильтра двигателя
- Работа в нормальных погодных условиях и условиях движения (страны с низким уровнем пыли).
Очистите корпус воздушного фильтра и замените элемент воздушного фильтра. Каждые 90 000 км или 6 лет.
- Cтраны с большой запыленностью.
Очистите корпус воздушного фильтра и замените элемент воздушного фильтра. Каждые 30 000 км или 2 года.

Cтраны с большой запыленностью.
Высокая доля частиц пыли в воздухе из-за состояния дороги и условий окружающей среды.
Пыль отличается по размеру частиц или типу пыли (органические и неорганические материалы), такие как пыльца, бактерии, споры плесени или каменная пыль, минеральные волокна. Выборочно:

ArmeniaIndia
AzerbaijanIsrael
AustraliaKazakhstan
ChinaKirgizia
BelarusRussian Federation

Последнее редактирование:

Admin

Administrator
Сообщения
2,516
Реакции
2,192
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018

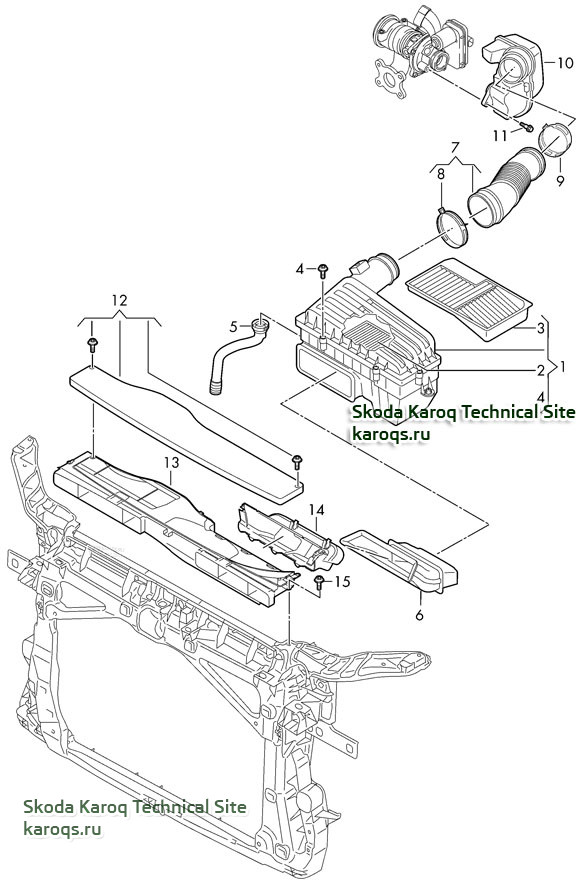

Воздушный фильтр с сопутствующими деталями
ДВC PR-TJ7 1,5 л.
Номер (код)ОписаниеКол-во
15Q0129607AQВоздушный фильтр1
25Q0129620EФильтр. элемент возд. фильтра1
35Q0129668EНасадка1
4WHT002087Cаморез
5X34
7
55Q0129637CШланг для стока воды1
65Q0129618KВоздуховод1
75Q0129684CШланг воздуховода1
8N90656401Хомут
80X12
1
9N0245085Хомут
80-100X9X0,5
1
1005E129656AВпускной коллектор1
11WHT003261Винт с 6-гр.головкой, буртиком и направляющей втулкой
6X25
2
125Q0129954Кожух Фланец воздуховода1
135Q0129254BВоздуховод при необх. использов. с:
5Q0 129 747
1;1
145Q0129621DВоздуховод1
15N90974701Винт самонарез. с внутр. TORX
5X16
