Снятие и установка экрана информационно-развлекательной системы Skoda Karoq

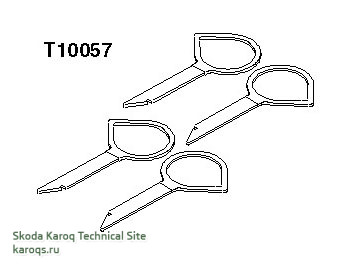

Требуется инструмент для снятия - T10057
(есть на алиэкспресс, стоит копейки искать по "Radio Release Tool T10057")
https://ru.aliexpress.com/item/4/32970313995.html
https://ru.aliexpress.com/item/4-Audi/32854128822.html




Снятие
- Выключите зажигание и все электрические компоненты.
Внимание: Опасность повреждения информационно-развлекательного экрана.

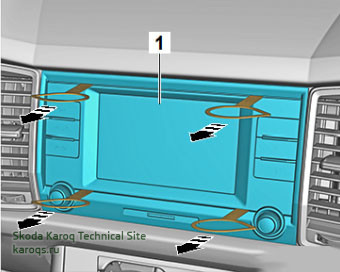

- Вставьте инструменты для разблокировки в отверстия в блоке дисплея до щелчка, см. рисунок.

“Bolero”, “Amundsen” и “Columbus”
- Потяните за инструменты (стрелки), чтобы снять дисплей -1-.



- Разблокируйте и отсоедините разъемы.
- Нажмите задние защелки сбоку и выньте инструменты для разблокировки.

“Swing”
Информационно-развлекательный дисплей и блок управления составляют единое целое.
- Извлеките устройство хранения данных, которое все еще находится в устройстве.

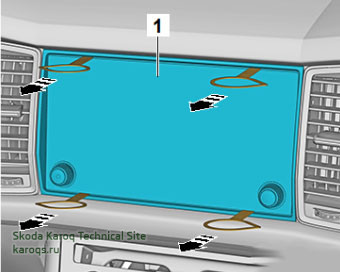

- Снимите информационно-развлекательный дисплей и блок управления -1-, потянув за разблокировочные инструменты (стрелки).

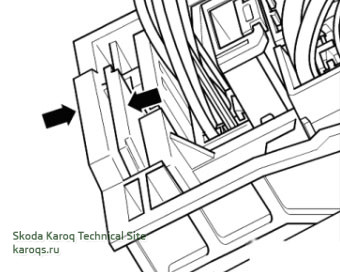

- Сжать фиксатор (стрелки)

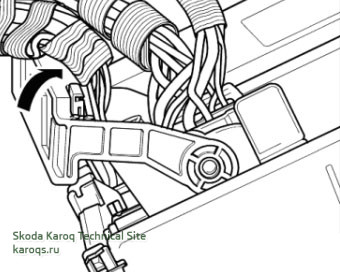

- Откройте фиксатор (стрелка) и отсоедините разъем.
- Разблокируйте и отсоедините другие штекерные соединения.
- Нажмите задние защелки сбоку и выньте инструменты для разблокировки.

Установка
Установка выполняется в обратном порядке, обратите внимание на следующие моменты:
- При установке дисплея никогда не нажимайте на экран или на кнопки, так как это может привести к повреждению.
- При замене блока дисплея / блока информационно-развлекательной системы см. Электронное противоугонное кодирование.

Электронное противоугонное кодирование
Информационно-развлекательный дисплей / блок управления оснащен электронным кодером защиты от кражи, который работает в сочетании с приборной панелью. Информационно-развлекательный дисплей / блок управления должен быть соединен ("привязан") с соответствующим автомобилем с помощью диагностического тестера VAG. Код безопасности больше не вводится.
Информационно-развлекательный дисплей / блок управления, установленный на заводе-изготовителе, подключается только при первом его использовании с соответствующим транспортным средством. Если аккумулятор отсоединен, а затем снова подключен или если информационный развлекательный дисплей / блок управления снят с транспортного средства и затем повторно установлен в том же транспортном средстве, "привязка" с соответствующим автомобилем больше не действует.
При замене приборной панели информационно-развлекательный дисплей / блок управления тоже должен быть снова соединен с соответствующим автомобилем.


Снятие и установка блока управления электроники информирования J794

Снятие

- Извлеките устройство хранения данных, которое все еще находится в блоке управления информационно-развлекательной системой.
- Выключите зажигание и все электрические компоненты.
- Снимите бардачок с рамкой на стороне переднего пассажира и слегка поверните вниз. См. Снятие и установка бардачка Шкода Карок
- Разъедините фиксирующий зажим жгута проводов между блоком управления информационно-развлекательной системой и поперечиной передней панели.

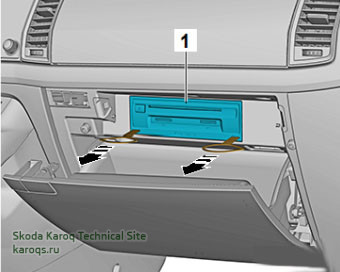

- Вставьте инструменты для разблокировки в отверстия в блоке управления до щелчка (см. рисунок ниже).



- Потяните за инструменты разблокировки (стрелки), чтобы снять блок управления -1- J794.



- Сжать фиксатор (стрелки)



- Откройте фиксатор (стрелка) и отсоедините разъем.
- Разблокируйте и отсоедините другие штекерные соединения.

Установка
Установка выполняется в обратном порядке

Последнее редактирование:

krox

Постоянный участник
Сообщения
32
Реакции
54
Адрес
Семиколодинск
Авто
Skoda Karoq 2.0 TDI DFFA 2019
Добрый день граждане шкодоводы, предупреждение о возможности повреждения экрана не напрасное...

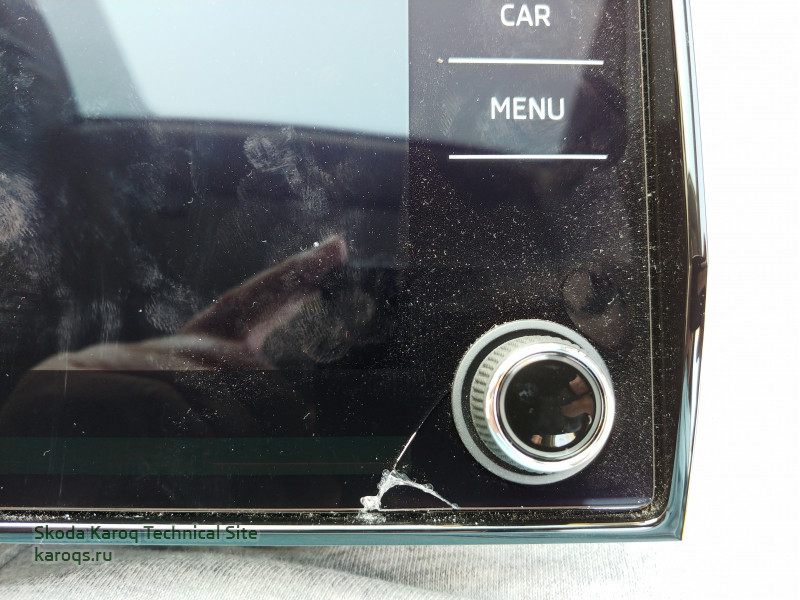

Вытаскивал свой экран было только 2 ключа из китайского (оранжевого) набора вначале отшелкнул 2 верхних защелки , геометрически верхняя часть экрана наклонилась внутрь уменшивь прорези на нижних отверстиях , к сожалению я это не учел и попытался вставть ключи , экран лопнул.


Последнее редактирование модератором:

Admin

Administrator
Сообщения
2,508
Реакции
2,182
Адрес
Россия, Москва
Авто
VW Tiguan 2.0 TDI DBGC 2018
@krox, спасибо за предупреждение.
Опыт, хоть и отрицательный, ценен... :(


maxximus

Завсегдатай
Сообщения
55
Реакции
52
Адрес
Москва
Авто
Skoda Kodiaq
Может добавить еще, что скошенной частью вовнутрь ключ вставляется? А то читал где-то, что один товарищ наоборот ключи вставлял, потом их час вытащить не мог - заклинило...
Также напомню, что ключи можно самому сделать - Съемник для ШГУ


krox

Постоянный участник
Сообщения
32
Реакции
54
Адрес
Семиколодинск
Авто
Skoda Karoq 2.0 TDI DFFA 2019
На Ali есть несколько видов ключей , я сейчас заказал второй вариант думаю они тоньше первых как прийдут отпишусь .
Думаю что нужно вставлять сразу 4 что бы не нарушать плоскость экрана ,относительно места установки .
