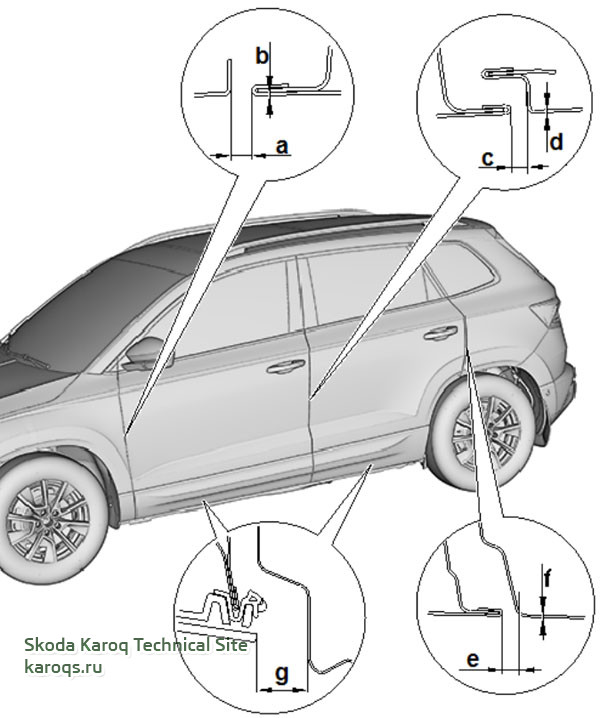

Размеры зазоров кузова Шкода Карок
Gap sizes Skoda Karoq

Передняя часть кузова
Front body



-a- = 3.4 mm
-b- = 2 mm ± 0.5 mm
-c- = 1.5 mm ± 0.5 mm
-d- = 3.4 mm
-e- = 0 + 0.5 mm
-f- = 0.5 mm ± 0.5 mm
-g- = 1.4 mm ± 0.5 mm
-h- = 2.8 ± 0.5 mm


Середина кузова
Middle body



-a- = 3.5 mm ± 0.5 mm
-b- = 0 mm + 1 mm
-c- = 4.2 mm ± 0.5 mm
-d- = 0 mm + 1 mm
-e- = 3.5 mm ± 0.5 mm
-f- = 0 mm + 1 mm
-g- = 9.8 mm ± 0.8 mm


Задняя часть кузова

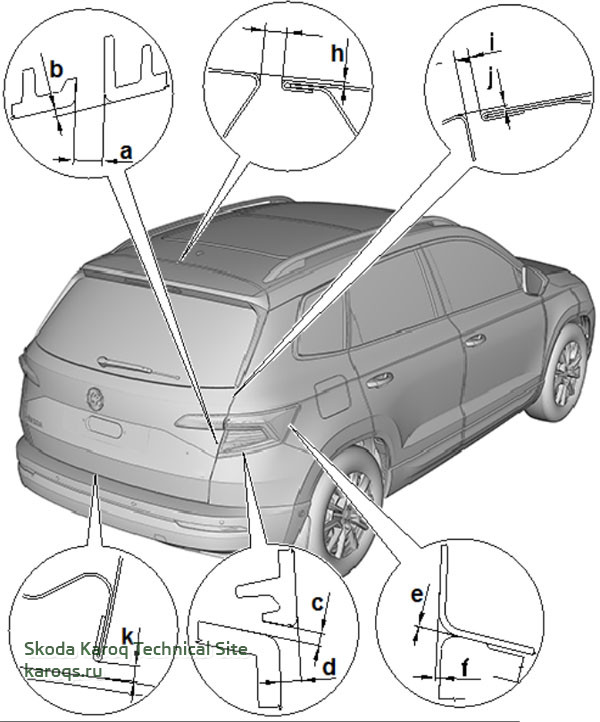

Rear body



-a- = 3.5 mm ± 0.5 mm
-b- = 1 mm ± 0.5 mm
-c- = 1 mm ± 0.5 mm
-d- = 1.5 mm ± 0.5 mm
-e- = 1 mm + 0.5 mm
-f- = 0.5 mm ± 0.5 mm
-g- = 4.5 mm ± 0.5 mm
-h- = 1.5 mm + 0.5 mm
-i- = 3.5 mm ± 0.5 mm
-j- = 1.3 mm ± 0.5 mm
-k- = 5 mm ± 0.5 mm

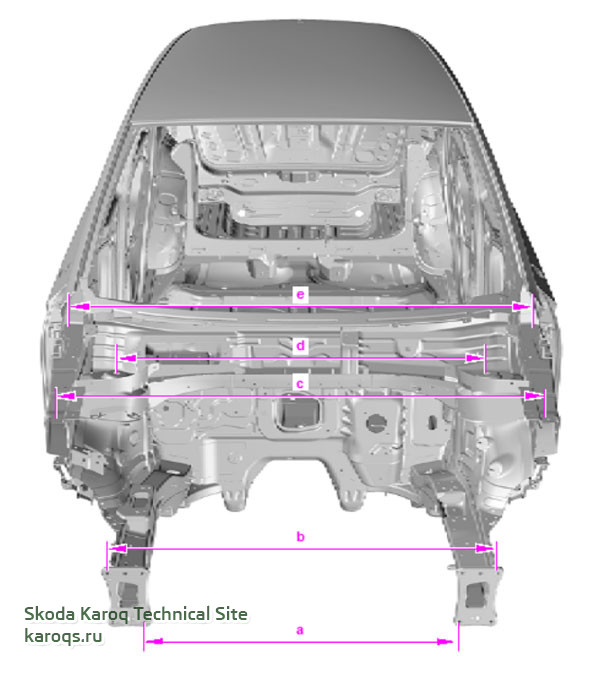

Размеры кузова Шкода Карок
Vehicle body dimensions Skoda Karoq


Предняя часть кузова

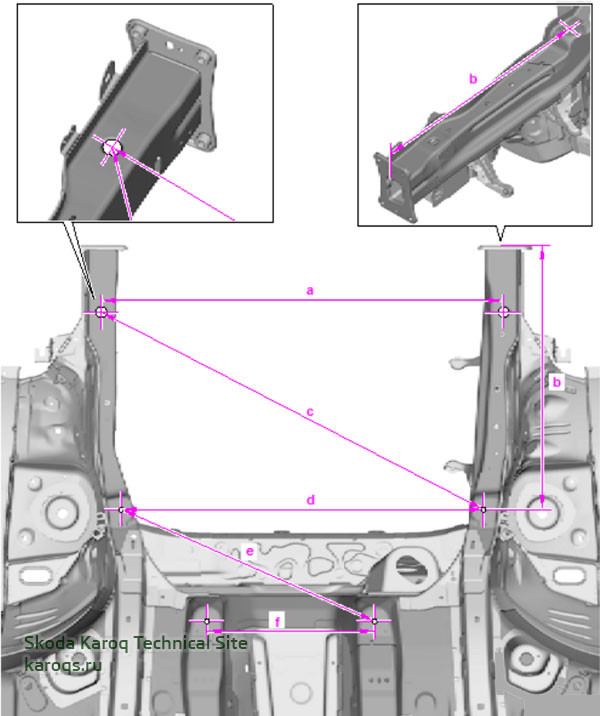

Front body



-a- = 879 mm ± 2.0 mm
-b- = 1072 mm ± 2.0 mm
-c- = 1416 mm ± 2.0 mm
-d- = 1153 mm ± 2.0 mm
-a- = 1519 mm ± 2.0 mm


Средняя часть кузова

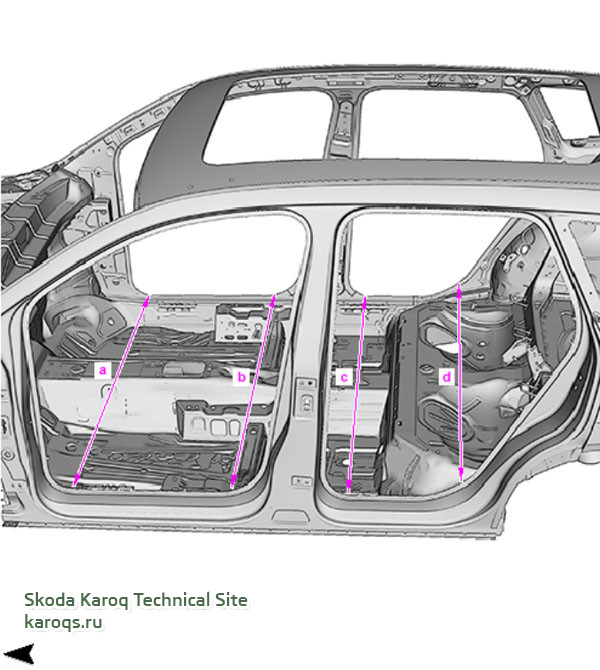

Middle body

Dimension between the A-, B- and C-pillars



-a- = 1499 mm ± 2.0 mm
-b- = 1537 mm ± 2.0 mm
-c- = 1481 mm ± 2.0 mm
Dimension between the A-, B- and C-pillars



-a- = 1464 mm ± 2.0 mm
-b- = 1469 mm ± 2.0 mm
-c- = 1469 mm ± 2.0 mm
-d- = 1464 mm ± 2.0 mm


Задняя часть кузова

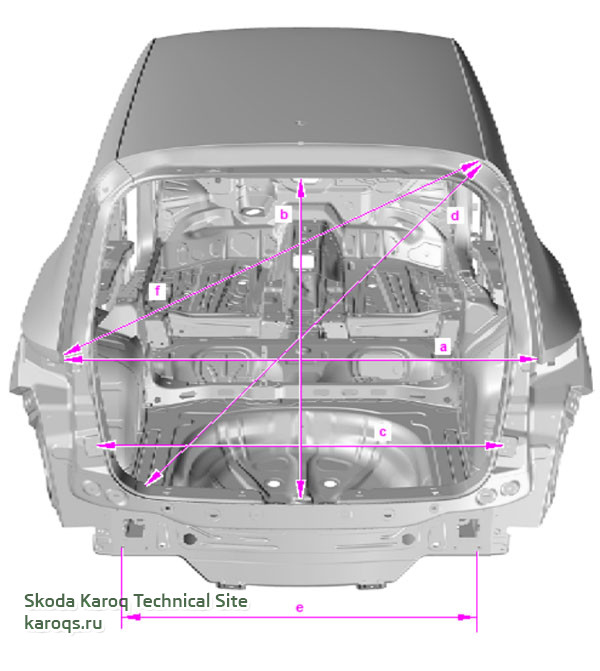

Rear body



-a- = 1309 mm ± 2.0 mm
-b- = 923 mm ± 2.0 mm
-c- = 1170 mm ± 2.0 mm
-d- = 1353 mm ± 2.0 mm
-e- = 1060 mm ± 2.0 mm
-f- = 1327 mm ± 2.0 mm

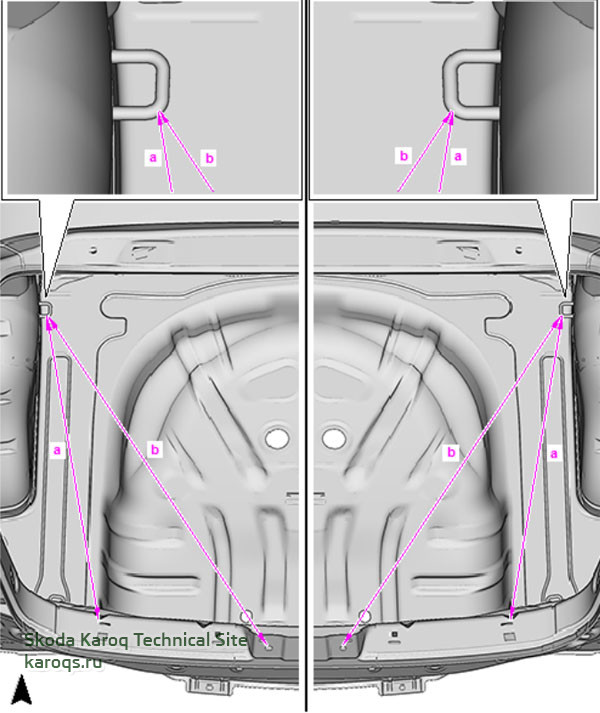

-a- = 684 mm ± 2.0 mm
-b- = 833 mm ± 2.0 mm


Платформа кузова спереди
Body platform at the front



-a- = 970 mm ± 2.0 mm
-b- = 630 mm ± 2.0 mm
-c- = 1040 mm ± 2.0 mm
-d- = 874 mm ± 2.0 mm
-e- = 730 mm ± 2.0 mm
-f- = 404 mm ± 2.0 mm


Платформа кузова посередине

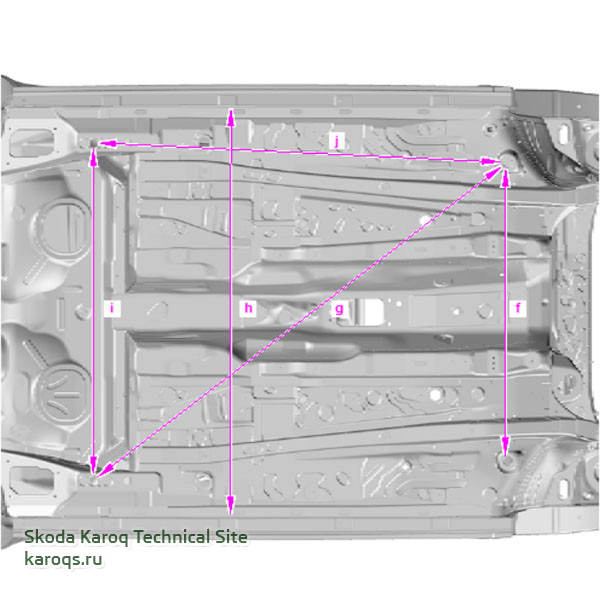

Body platform in the middle



-f- = 1076 mm ± 2.0 mm
-g- = 1885 mm ± 2.0 mm
-h- = 1447 mm ± 2.0 mm
-i- = 1220 mm ± 2.0 mm
-j- = 1497 mm ± 2.0 mm


Платформа кузова сзади

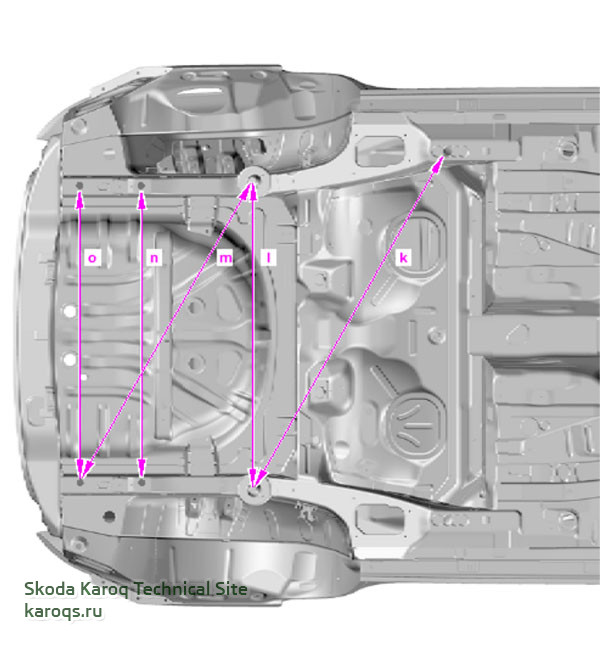

Body platform at the rear



-k- = 1306 mm ± 2.0 mm
-l- = 1021 mm ± 2.0 mm
-m- = 1146 mm ± 2,0 mm
-n- = 987 mm ± 2.0 mm
-o- = 986 mm ± 2.0 mm

Последнее редактирование:

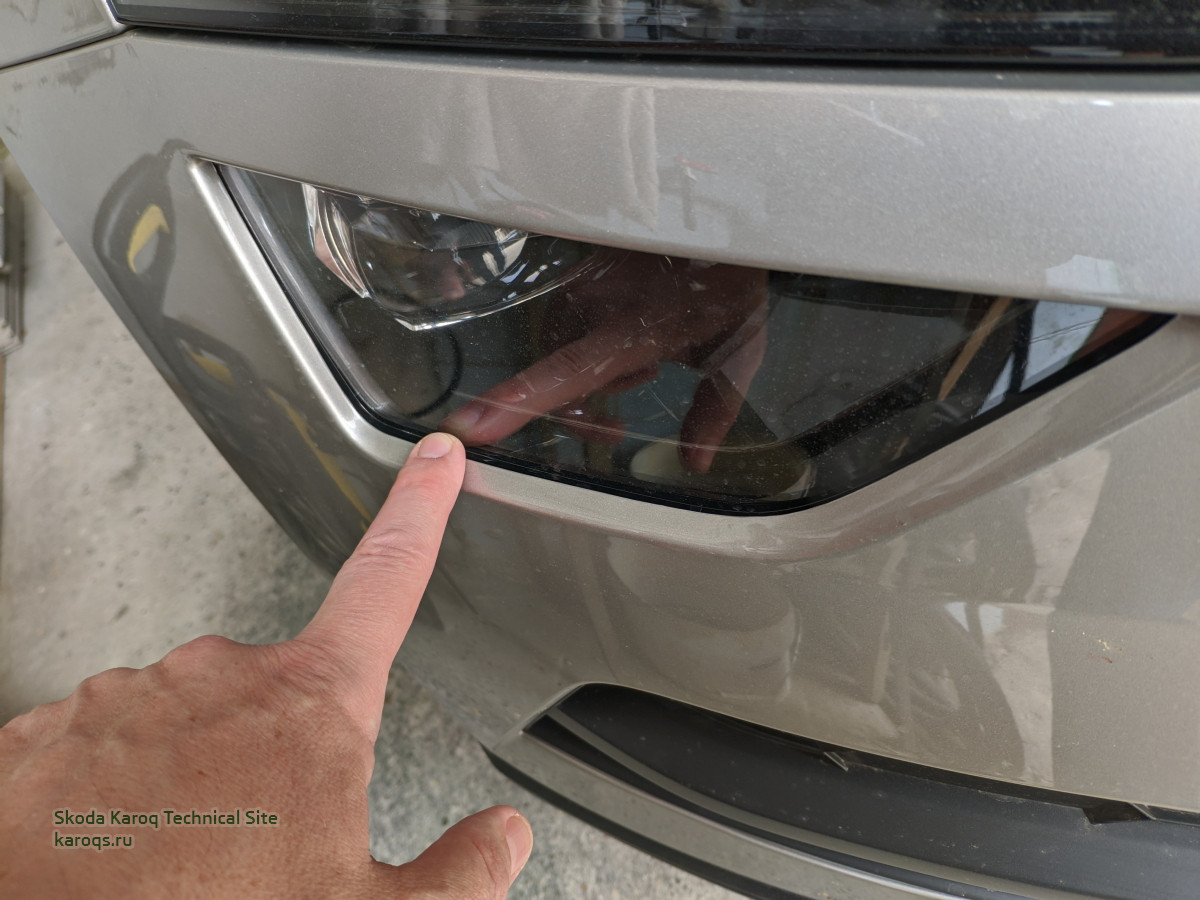

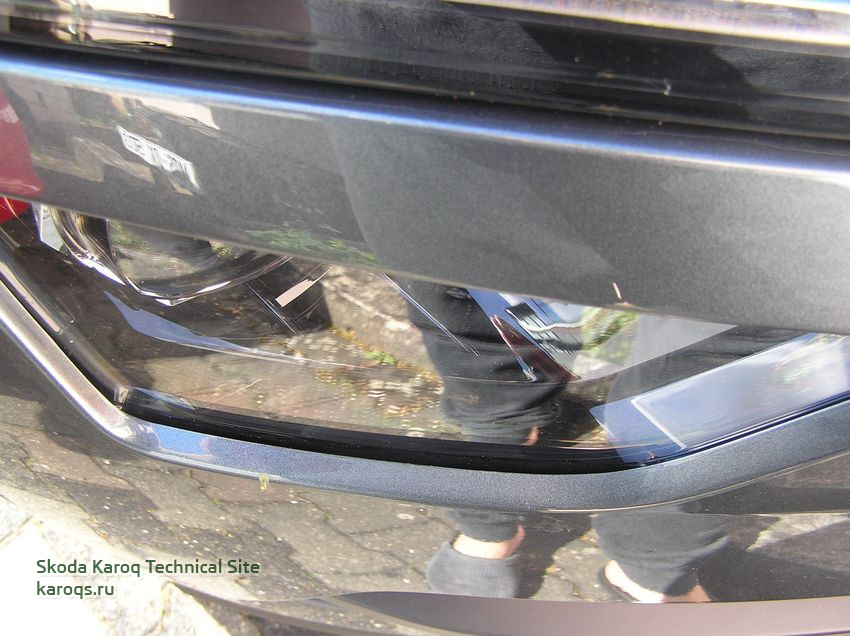

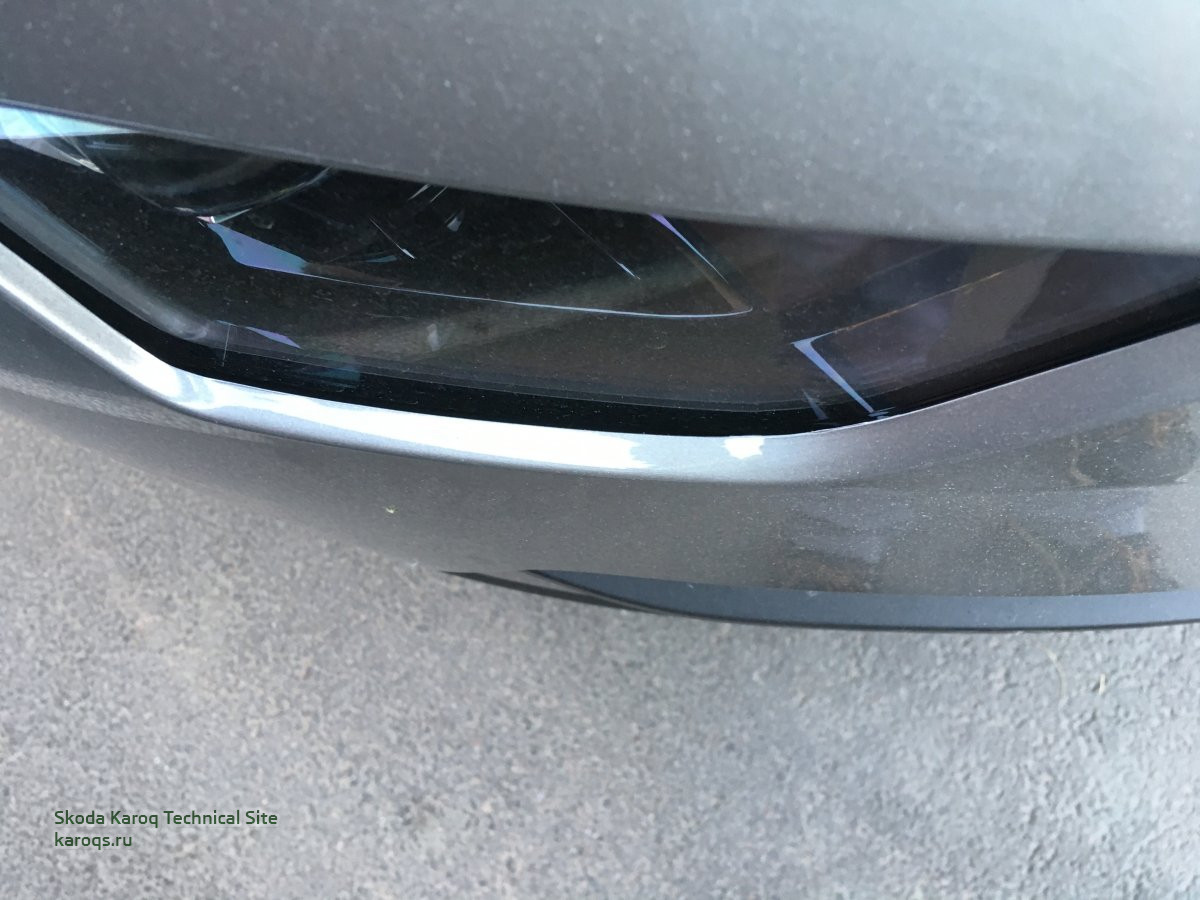

Здравствуйте. Заметил, что зазоры между бампером и противотуманкой (в нижней части где палец на фото) разные. То есть если смотреть на противотуманку, верхняя часть и по бокам она прилегает к бамперу достаточно плотно, а в нижней части между бампером и противотуманкой заметный зазор, причём такой зазор на обоих туманках. У всех так? Думаю, может когда ставили сетку в бампер, как-то не до конца защелкнули? Все остальные зазоры, фары, крылья, всё в норме.
