Сводка TPI
Учётный №: 2069898/1
Дата разрешения публикации: 30.03.2023
На дисплее Maxidot отображается сообщение «Неисправность коробки передач» (события P288400 и P086700)
Описание неисправности клиентом:
• Во время движения на дисплее комбинации приборов отображается текстовое сообщение «Неисправность коробки передач. Остановите автомобиль в безопасном месте».
Заключение станции:
• Описание неисправности клиентом подтверждается.
• По диагностическому адресу «0002 - Электроника коробки передач» сохранены следующие события:
P086700: Давление в КП, ограничение работы из-за падения давления
и
P288400: Разделительная муфта не замыкается
Техническое обоснование

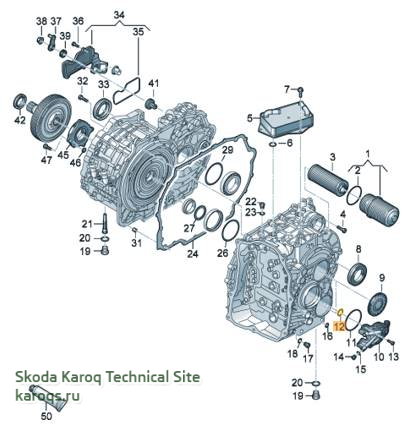

Причиной является отклонение в процессе производства уплотнительного кольца поршня (Илл.1, позиция 12 – Выдержка из ETKA).
Решение в условиях производства
Оптимизация уплотнительного кольца, начиная с даты изготовления коробки передач 02.06.2022.
Решение в условиях сервиса
ВНИМАНИЕ
Если коробка передач изготовлена после 2.6.2022, данная сводка TPI неприменима.
– Если коробка передач изготовлена до 2.6.2022, продолжить ремонтные работы, как описано ниже.

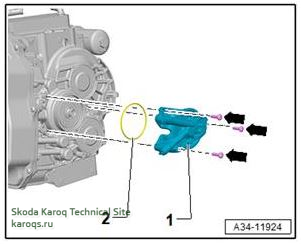

Снять крышку коробки передач (Илл. 2, поз. 1) в соответствии с руководством по ремонту.
Илл.2

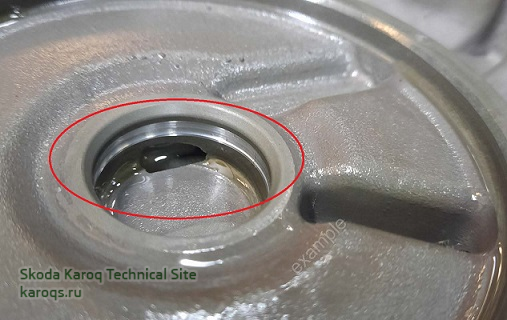

Если на внутренней стороне крышки коробки передач имеется ярко выраженная блестящая, со следами трения канавка (Илл. 3, красный эллипс), необходимо подготовить информативные фотографии места повреждения и приложить их к DISS-уведомлению.
Илл.3
Необходимо заменить следующие компоненты в соответствии с руководством по ремонту:

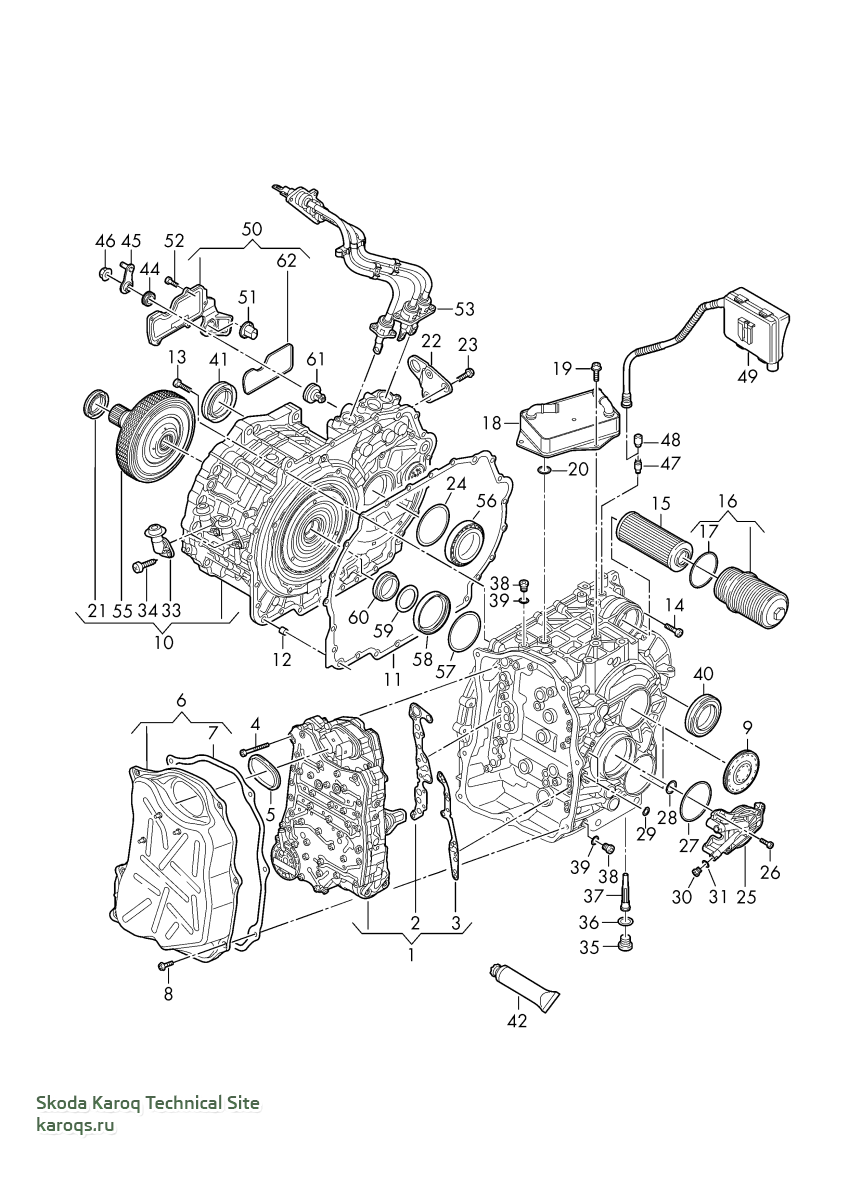

• Уплотнительное кольцо (Илл. 4, поз. 2/соотв. ETKA Илл.1, поз. 12)
• Большое уплотнительное кольцо круглого сечения (Илл. 2, поз. 2/соотв. ETKA Илл.1, поз. 11)
• Крышка коробки передач (Илл. 2, поз. 1 /соотв. ETKA Илл. 1, поз. 10)
Илл.4
УВЕДОМЛЕНИЕ
Убедиться, что большое уплотнительное кольцо круглого сечения (Илл. 2, поз. 2 или, соответственно, ETKA Илл. 1, поз. 11) не деформировано и правильно установлено в канавке на крышке.
Перед установкой крышки на коробку передач необходимо выдержать 24 часа, чтобы компенсировать вызванное монтажом линейное расширение.
Проверить уровень трансмиссионного масла в соответствии с руководством по ремонту, при необходимости довести до нормы в соответствии с руководством по ремонту.
УВЕДОМЛЕНИЕ

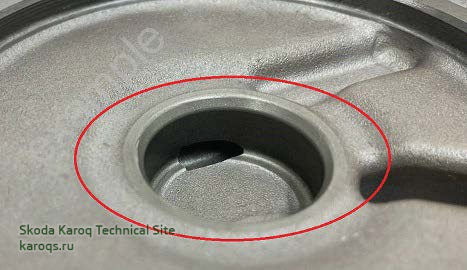

Если на внутренней стороне крышки коробки передач нет блестящих следов трения/отсутствуют видимые повреждения (Илл. 5, красный эллипс), то необходимо сделать подтверждающие фотографии крышки коробки передач.
– В этом случае необходимо заменить коробку передач в соответствии с руководством по ремонту/каталогом оригинальных запчастей.
Илл.5
Указания по оригинальным запчастям
Номера деталей и их признаки идентификации, указанные в этой сводке TPI, соответствуют времени опубликования данного документа.
При обновлении ETKA заказывать соответствующие заменители этих оригинальных деталей.
В этом случае действуют актуальные номера деталей и их признаки идентификации, указанные в ETKA!
Учётный №: 2069898/1
Дата разрешения публикации: 30.03.2023
На дисплее Maxidot отображается сообщение «Неисправность коробки передач» (события P288400 и P086700)
Описание неисправности клиентом:
• Во время движения на дисплее комбинации приборов отображается текстовое сообщение «Неисправность коробки передач. Остановите автомобиль в безопасном месте».
Заключение станции:
• Описание неисправности клиентом подтверждается.
• По диагностическому адресу «0002 - Электроника коробки передач» сохранены следующие события:
P086700: Давление в КП, ограничение работы из-за падения давления
и
P288400: Разделительная муфта не замыкается
Техническое обоснование
Причиной является отклонение в процессе производства уплотнительного кольца поршня (Илл.1, позиция 12 – Выдержка из ETKA).
Решение в условиях производства
Оптимизация уплотнительного кольца, начиная с даты изготовления коробки передач 02.06.2022.
Решение в условиях сервиса
ВНИМАНИЕ
Если коробка передач изготовлена после 2.6.2022, данная сводка TPI неприменима.
– Если коробка передач изготовлена до 2.6.2022, продолжить ремонтные работы, как описано ниже.
Снять крышку коробки передач (Илл. 2, поз. 1) в соответствии с руководством по ремонту.
Илл.2
Если на внутренней стороне крышки коробки передач имеется ярко выраженная блестящая, со следами трения канавка (Илл. 3, красный эллипс), необходимо подготовить информативные фотографии места повреждения и приложить их к DISS-уведомлению.
Илл.3
Необходимо заменить следующие компоненты в соответствии с руководством по ремонту:
• Уплотнительное кольцо (Илл. 4, поз. 2/соотв. ETKA Илл.1, поз. 12)
• Большое уплотнительное кольцо круглого сечения (Илл. 2, поз. 2/соотв. ETKA Илл.1, поз. 11)
• Крышка коробки передач (Илл. 2, поз. 1 /соотв. ETKA Илл. 1, поз. 10)
Илл.4
УВЕДОМЛЕНИЕ
Убедиться, что большое уплотнительное кольцо круглого сечения (Илл. 2, поз. 2 или, соответственно, ETKA Илл. 1, поз. 11) не деформировано и правильно установлено в канавке на крышке.
Перед установкой крышки на коробку передач необходимо выдержать 24 часа, чтобы компенсировать вызванное монтажом линейное расширение.
Проверить уровень трансмиссионного масла в соответствии с руководством по ремонту, при необходимости довести до нормы в соответствии с руководством по ремонту.
УВЕДОМЛЕНИЕ
Если на внутренней стороне крышки коробки передач нет блестящих следов трения/отсутствуют видимые повреждения (Илл. 5, красный эллипс), то необходимо сделать подтверждающие фотографии крышки коробки передач.
– В этом случае необходимо заменить коробку передач в соответствии с руководством по ремонту/каталогом оригинальных запчастей.
Илл.5
Указания по оригинальным запчастям
Номер оригинальной детали | Наименование | Количество | Примечание |
0DD 311 499 A | Уплотнительное кольцо | 1 | 21x17,3x1,95 |
N 911 194 01 | Резьбовая пробка | 2 | M10x1x10 |
WHT 007 010 | Уплотнительное кольцо круглого сечения | 2 | 9,5x2,5 |
WHT 008 021 | Винт | 3 | M6 × 20 |
0DD 301 257 B | Крышка коробки передач | 1 | Учитывать указания в ETKA о необходимости использования дополнительных компонентов: Большое уплотнительное кольцо круглого сечения 75x2/уплотнительные кольца 10x14 |
Номера деталей и их признаки идентификации, указанные в этой сводке TPI, соответствуют времени опубликования данного документа.
При обновлении ETKA заказывать соответствующие заменители этих оригинальных деталей.
В этом случае действуют актуальные номера деталей и их признаки идентификации, указанные в ETKA!
Последнее редактирование:
