Руководство Замена поликлинового ремня Skoda Karoq

Admin

Administrator
Сообщения
3,228
Реакции
3,238
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018

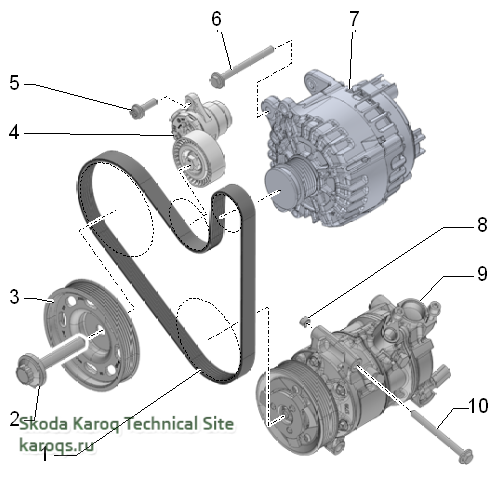

Детали и узлы, Skoda Karoq с климатической установкой



1 - Поликлиновой ремень
проверить на износ
перед снятием отметить направление хода мелом или фломастером
не перегибать
требуемую длину поликлинового ремня определять в зависимости от варианта шкива генератора по Электронному каталогу запчастей ETKA
схема установки поликлинового ремня - Ссылка
снятие и установка см. Снятие и установка поликлинового ремня
при установке обратить внимание на правильность посадки на шкивах
2 - Винт
после снятия заменить
при ослаблении и затяжке использовать упор -T10475-
150 Н·м и довернуть на 180°
3 - Шкив поликлинового ремня на коленчатом вале
с демпфером крутильных колебаний
снятие и установка - см. Снятие и установка демпфера крутильных колебаний
4 - Натяжной ролик поликлинового ремня
для ослабления поликлинового ремня повернуть торцевым ключом
стопорить фиксатором -T10060A-
снятие и установка - см. Снятие и установка натяжного ролика поликлинового ремня
5 - Винт
после снятия заменить
20 Н·м и довернуть на 90°
6 - Винт
23 Н·м
7 - Генератор
снятие и установка - см. Снятие и установка генератора
в зависимости от варианта исполнения генератора могут быть установлены различные разобщающие шкивы поликлинового ремня с муфтой свободного хода -A- и -B-
см. ниже: Исполнение шкива поликлинового ремня с муфтой свободного хода
требуемую длину поликлинового ремня определять в зависимости от варианта шкива генератора по Электронному каталогу запчастей ETKA
8 - Центровочная втулка компрессора климатической установки
9 - Компрессор климатической установки
трубопроводы хладагента не отворачивать и не рассоединять
снятие и установка - см. Снятие и установка компрессора климатической установки
10 - Винт
момент затяжки - см. Снятие и установка компрессора климатической установки

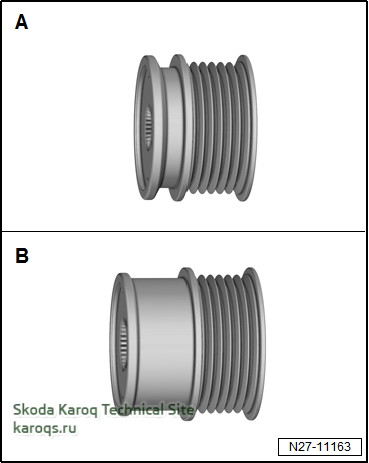

Исполнение шкива поликлинового ремня с муфтой свободного хода


Последнее редактирование:
Снятие и установка поликлинового ремня, Шкода Карок с климатической установкой

Необходимые специальные приспособления

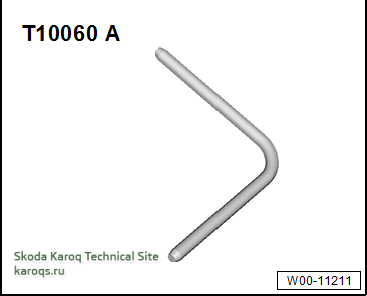

Фиксатор -T10060A-



Снятие
– Для ослабления поликлинового ремня повернуть натяжной ролик в -направлении стрелки-.
– Застопорить натяжной ролик при помощи фиксатора -T10060A-.



Указание
Изменение направления хода уже эксплуатировавшегося поликлинового ремня на противоположное может привести к его выходу из строя.
– Для обратной установки поликлинового ремня перед его снятием пометить направление хода мелом или фломастером.
– Снять поликлиновой ремень.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:

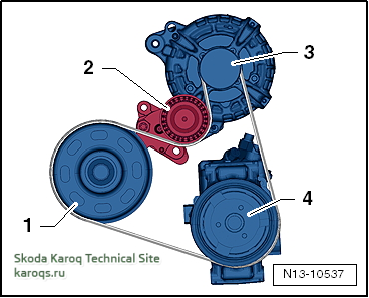

– Установить поликлиновой ремень, как показано на рисунке.



1 - Шкив поликлинового ремня
2 - Натяжной ролик поликлинового ремня
3 - Генератор
4 - Компрессор климатической установки

– Повернуть натяжной ролик в -направлении стрелки- и извлечь фиксатор -T10060A-.



– Разгрузить натяжной ролик.
– Проверить правильность посадки поликлинового ремня.
– Запустить двигатель и проверить, что поликлиновой ремень движется правильно.

Моменты затяжки: детали и узлы компонентов

Указание
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.

Снятие и установка натяжного ролика поликлинового ремня Skoda Karoq

Снятие

– Снять поликлиновой ремень с натяжителя - см. выше Снятие и установка поликлинового ремня
– Выкрутить винты -стрелки- и снять натяжной ролик -1- поликлинового ремня.



Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
– Установить поликлиновой ремень - см. выше Снятие и установка поликлинового ремня.

Моменты затяжки: детали и узлы компонентов

Указание
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Натяжной ролик - см. выше Детали и узлы привода поликлиновым ремнём.
