Руководство Задний тормозной суппорт Skoda Karoq

[Admin]

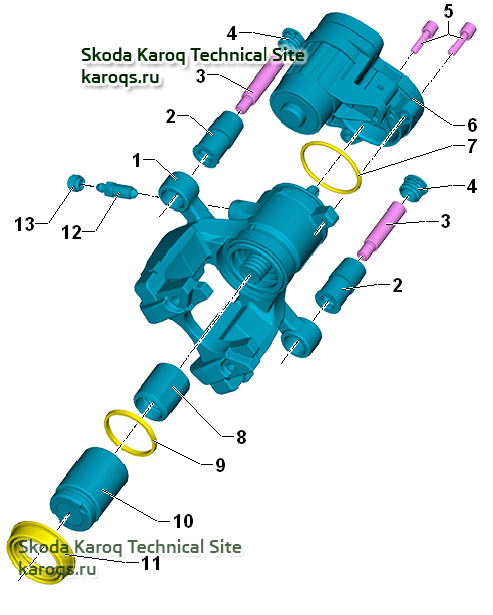

Детали и узлы заднего тормозного суппорта Skoda Karoq

При выполнении ремонта следует использовать все детали ремонтного комплекта.
Для очистки использовать только спирт.
Смазать тормозной цилиндр, поршень и уплотнительное кольцо тонким слоем литиевой консистентной смазки -G 052 150 A2-.

1 - Корпус суппорта
при негерметичности рядом с рычагом троса стояночного тормоза заменить корпус суппорта
2 - Демпфирующая втулка
3 - Направляющий палец
4 - Колпачок
5 - Винт
момент затяжки см. Детали и узлы задних тормозов
6 - Электродвигатель стояночного тормоза
снятие и установка см. Снятие и установка электродвигателя стояночного тормоза -V282-/-V283-
7 - Уплотнительное кольцо
после снятия заменить
8 - Прижимная гайка
снятие невозможно
♦ При снятии резьба повреждается.
♦ Запрещается полностью откручивать прижимную гайку и поршень!
9 - Уплотнительное кольцо
снятие невозможно
10 - Поршень
снятие невозможно
♦ При снятии резьба повреждается.
♦ Запрещается полностью откручивать прижимную гайку и поршень!
11 - Защитный чехол
12 - Прокачной штуцер
перед вкручиванием смазать резьбу тонким слоем литиевой смазки -G 052 150 A2-
10 Н·м
13 - Пылезащитный колпачок
