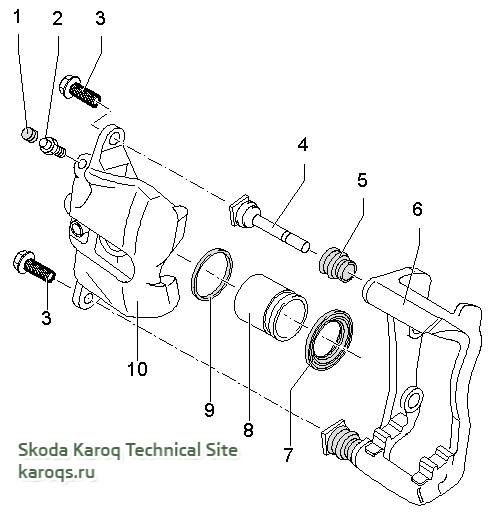

Детали и узлы переднего тормозного суппорта Skoda Karoq

При выполнении ремонта следует использовать все детали ремонтного комплекта.
Для очистки использовать только спирт.
Смазать тормозной цилиндр, поршень и уплотнительное кольцо тонким слоем литиевой консистентной смазки -G 052 150 A2-.

1 - Резиновый колпачок
2 - Прокачной штуцер
перед вкручиванием смазать резьбу тонким слоем литиевой смазки -G 052 150 A2-
10 Н·м
3 - Винт
после снятия заменить
35 Н·м
4 - Направляющий палец
5 - Чехол
вставить в паз тормозной скобы и направляющего пальца, предварительно смазав паз прилагаемой к ремонтному комплекту смазкой
6 - Направляющая колодок
устанавливается вместе с направляющими пальцами и защитными чехлами, пальцы смазать достаточным количеством смазки, поставляется как запасная деталь
при повреждениях защитных чехлов или направляющих установить ремонтный комплект (для смазки направляющих пальцев использовать прилагаемую смазку)
7 - Защитный чехол
не повредить при установке поршня
8 - Поршень
9 - Уплотнительное кольцо
10 - Тормозной суппорт
