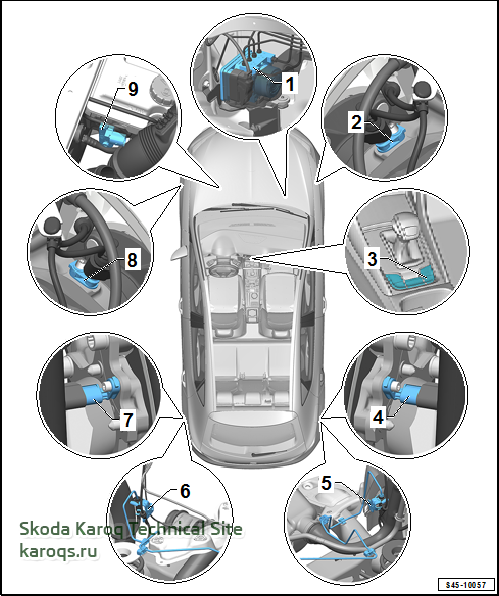

Места установки компонентов ABS/ESP

При повреждении гидравлического блока ABS -N55- необходимо заменить блок управления ABS -J104- вместе с гидравлическим блоком ABS -N55-.
Блок управления ABS -J104- можно отсоединить от гидравлического блока ABS -N55-
Разъединять гидравлический насос и гидравлический блок ABS -N55- запрещается.

1 - Гидравлический блок ABS -N55- с блоком управления ABS -J104-
В блок управления ABS -J104- встроены следующие компоненты:
- Датчик поперечного ускорения -G200-
- Датчик угловой скорости поворота -G202-
- Датчик давления в тормозной системе 1 -G201-
- Эти компоненты не могут быть заменены в отдельности.
2 - Датчик частоты вращения переднего правого колеса -G45-
3 - Модуль переключателей 1 центральной консоли -EX23-
в зависимости от комплектации автомобиля.
Клавиша выбора профиля движения
Клавиша AUTO HOLD -E540-
Контрольная лампа AUTO HOLD -K237-
Контрольная лампа электромеханического стояночного тормоза -K213-
Клавиша электромеханического стояночного тормоза -E538-
Клавиша системы поддержания курсовой устойчивости ESC/антипробуксовочной системы ASR
Клавиша режима OFF ROAD
2 варианта управления системой ESC в зависимости от комплектации автомобиля
- Клавиша на центральной консоли
- В меню „Настройки“ системы Infotainment
клавиша является составной частью блока переключателей 1 центральной консоли -EX23- и отдельно не заменяется
4 - Датчик частоты вращения заднего правого колеса -G44-
5 - Трубопровод тормозной системы
к заднему правому тормозному суппорту
14 Н·м
6 - Трубопровод тормозной системы
к заднему левому тормозному суппорту
14 Н·м
7 - Датчик частоты вращения заднего левого колеса -G46-
8 - Датчик частоты вращения переднего левого колеса -G47-
9 - Выключатель стоп-сигналов -F-
место установки: на главном тормозном цилиндре
