Давно хотелось, но все как-то руки не доходили, а тут случайно увидел комплект ручек с крышками и проводкой в Польше, с 7-го Гольфа.
Заказал, через 10 дней приехали.

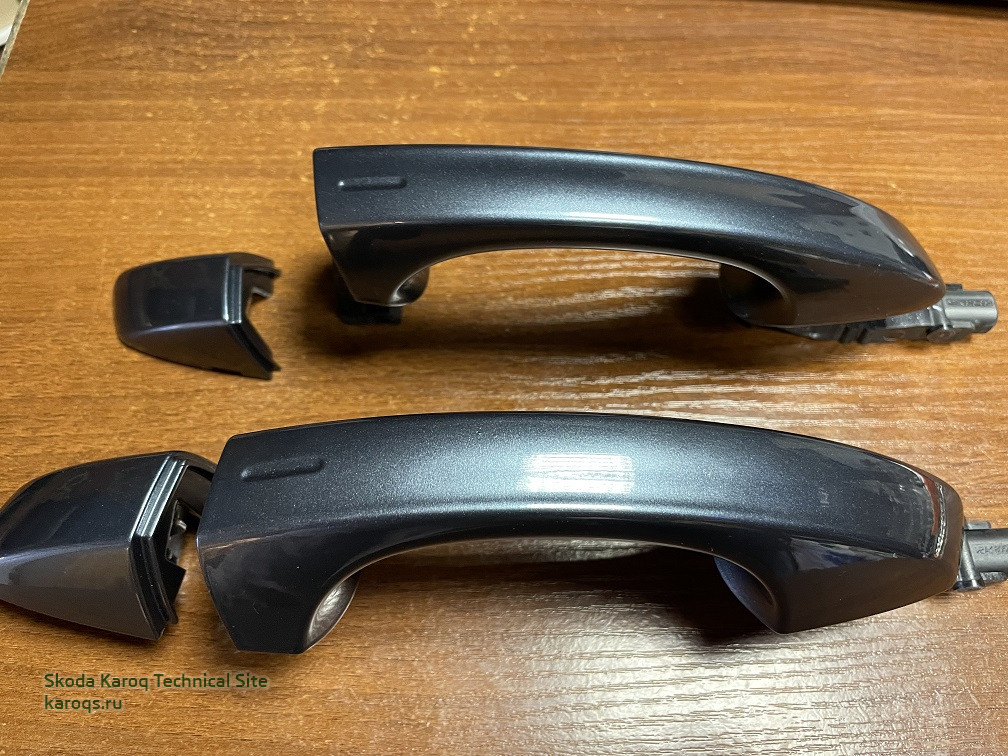

Ручки белого цвета, поэтому поехал к оф дилеру на покраску, красили без подбора по коду краски, в цвет попали, все ок.
Покупаем нужные пины, провода, если надо хомуты, изоленту и т.д.
Провода оригинал, сечение 0,35 мм2.
Пины:
12527512135 папа для разъема на стойке
12527545852 мама для разъема на стойке
Мама для модуля Kessy — N90764701
Далее установка, начал с правой стороны. Снимаем ручку с двери и карту, в каком порядке- не важно.
Ручки снимаются очень легко, особенно когда знаешь как

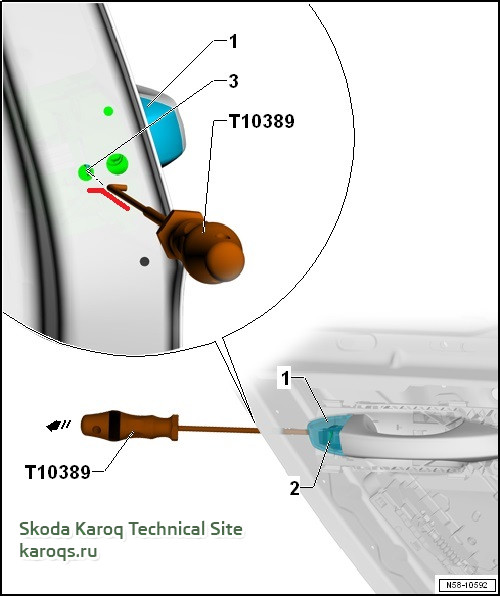

Инструкция по снятию есть на сайте, но она немного вводит в заблуждение, куда должен быть повернут инструмент.

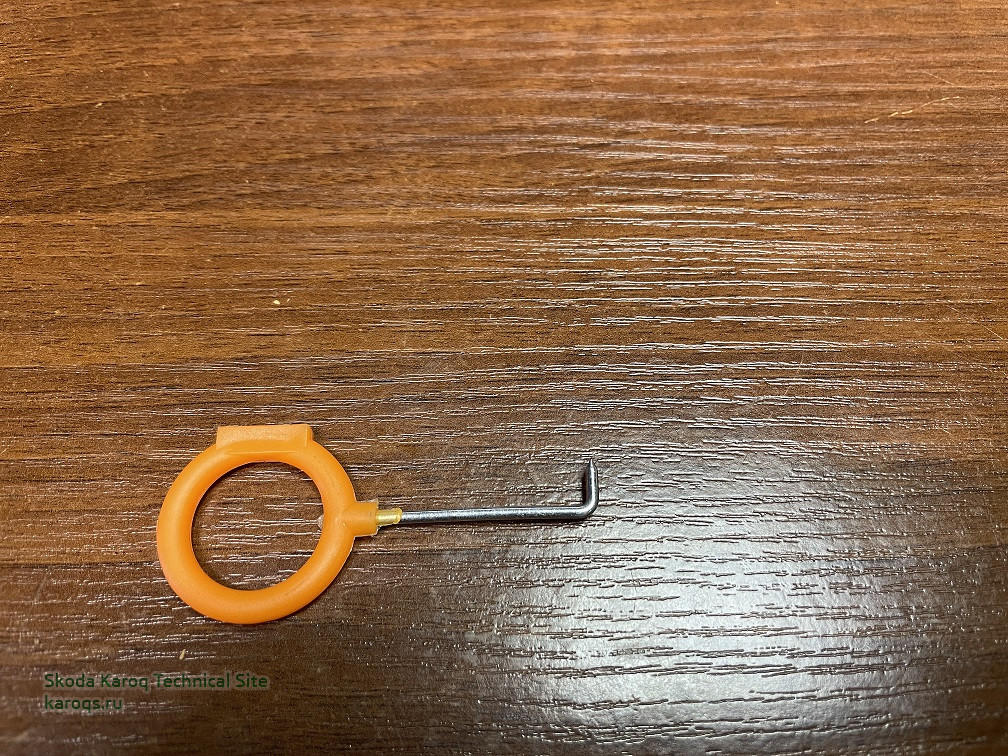

На самом деле крюк должен смотреть в сторону дверной карты (на картинке красным показал). Использовал крюк из китайского набора, немного его уменьшил и обточил, чтобы плоский был.

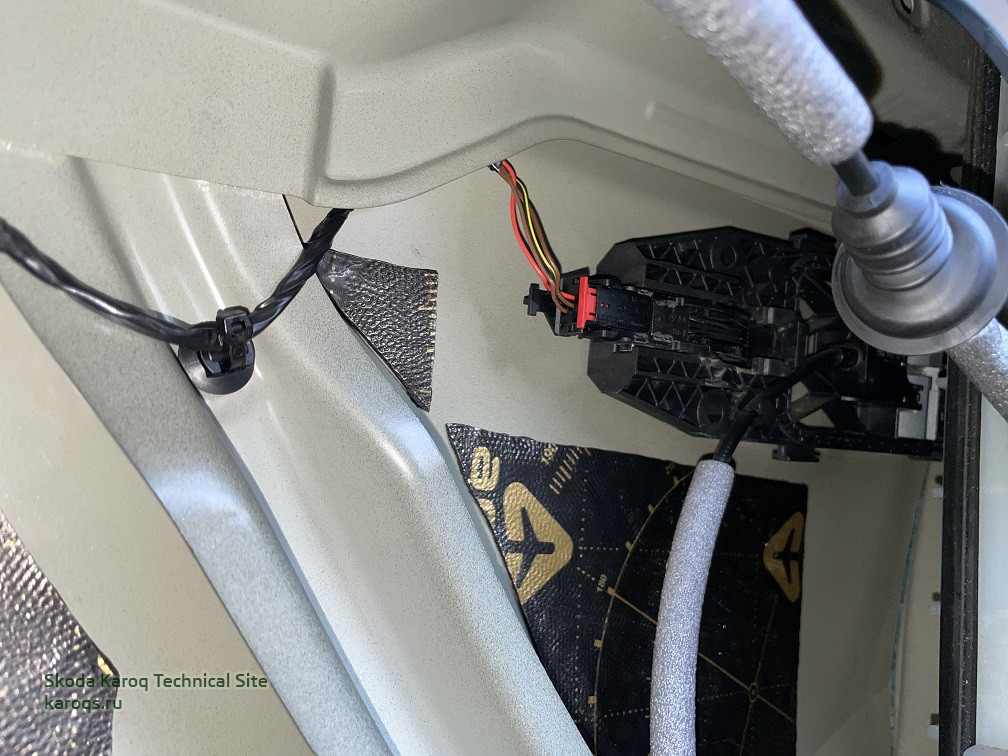

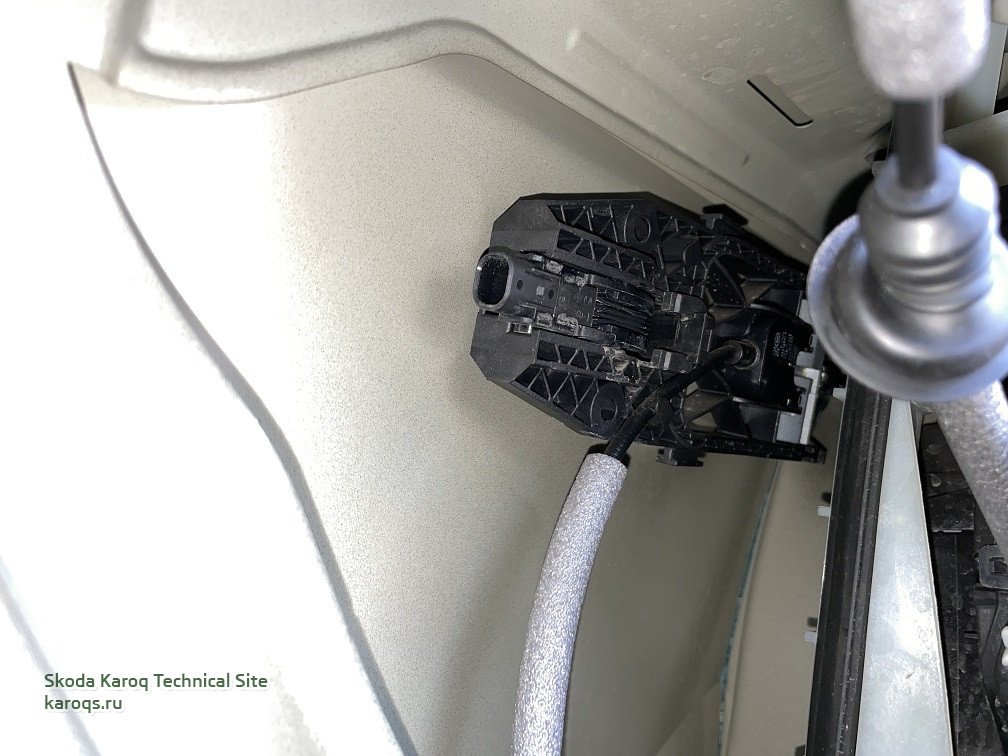

Ставим новую ручку

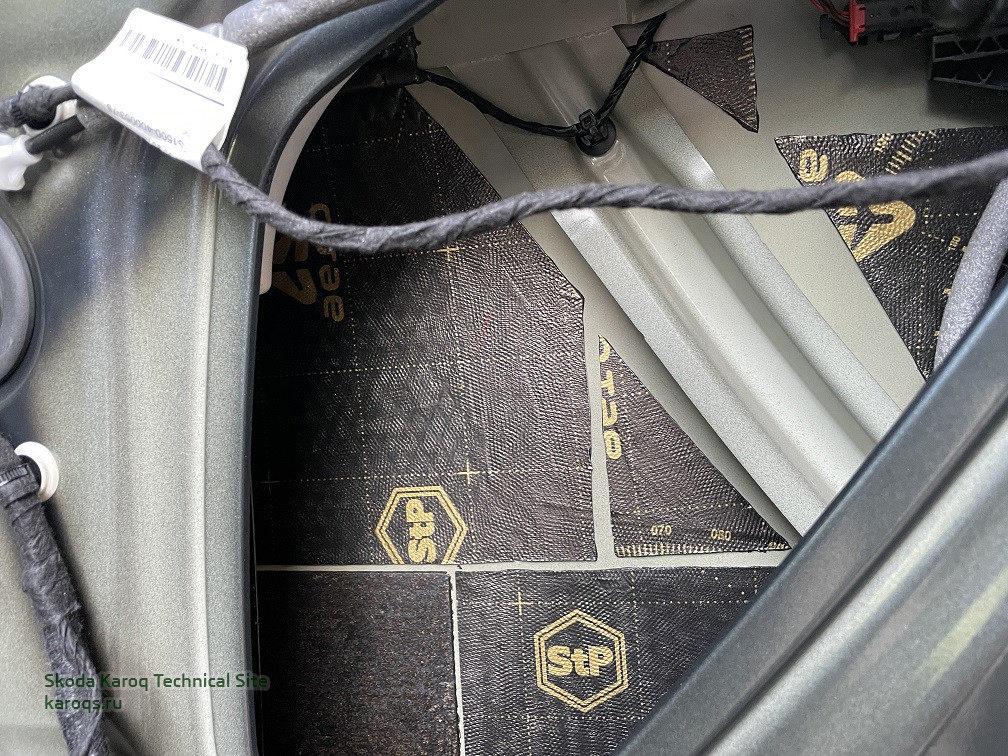

Раз уж сюда добрался, то клею виброизоляцию, осталась с передних дверей, там она очень помогла в плане звука, а на задних дверях в тактильном плане.

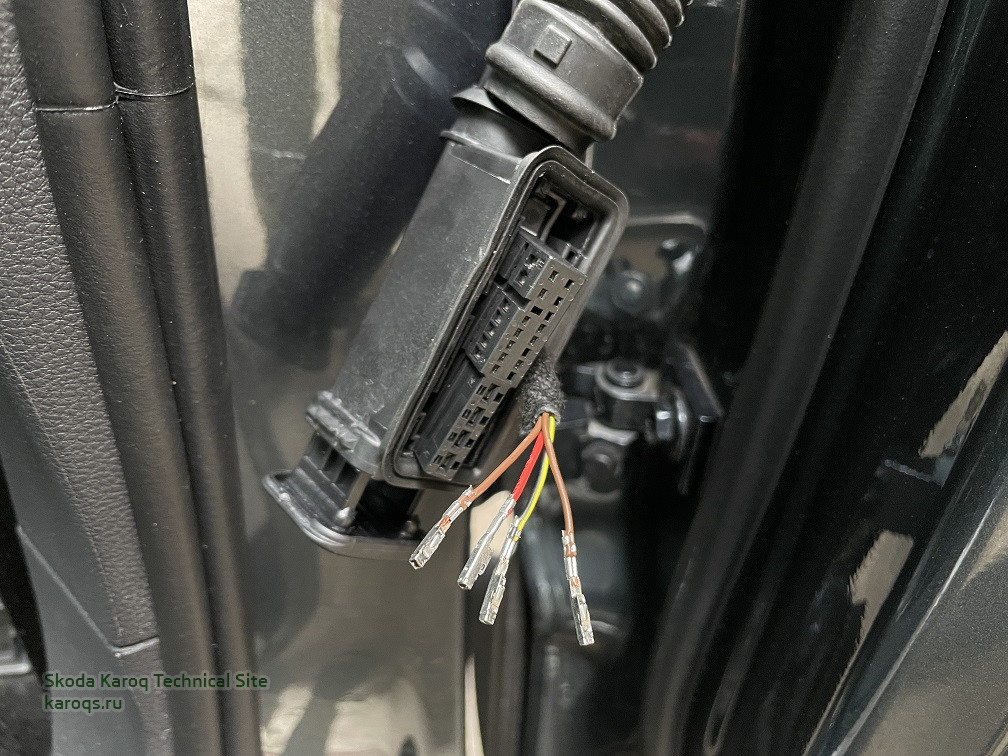

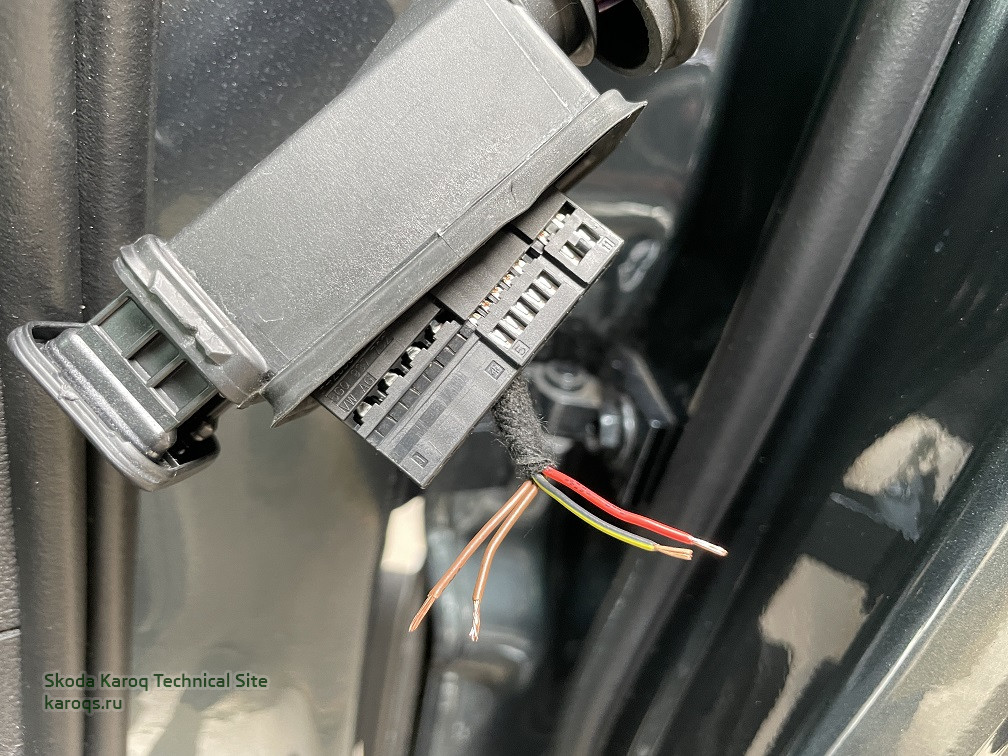

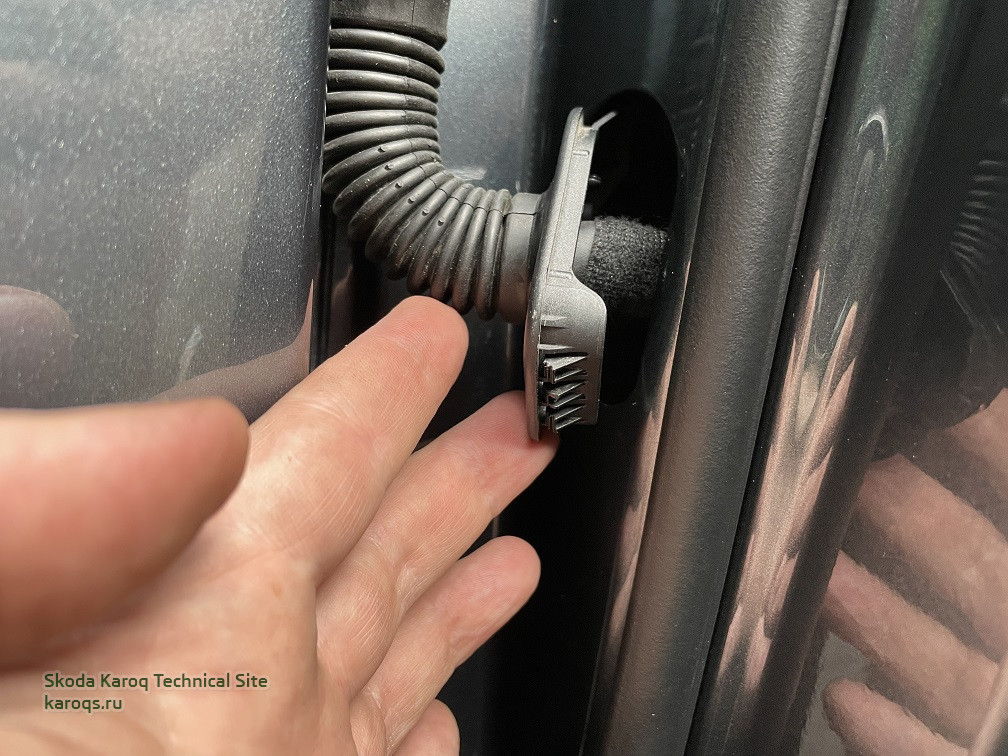

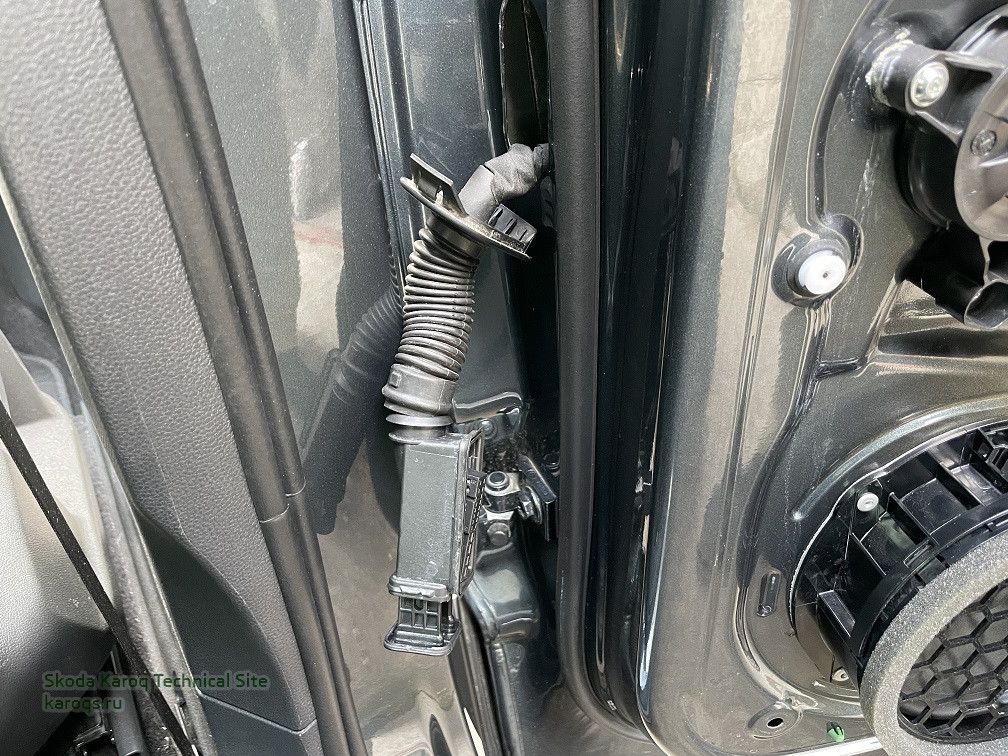

И протягиваем проводку в сторону гофры на торце двери, закрепляем и смотрим, чтобы стекло при опускании не мешало.

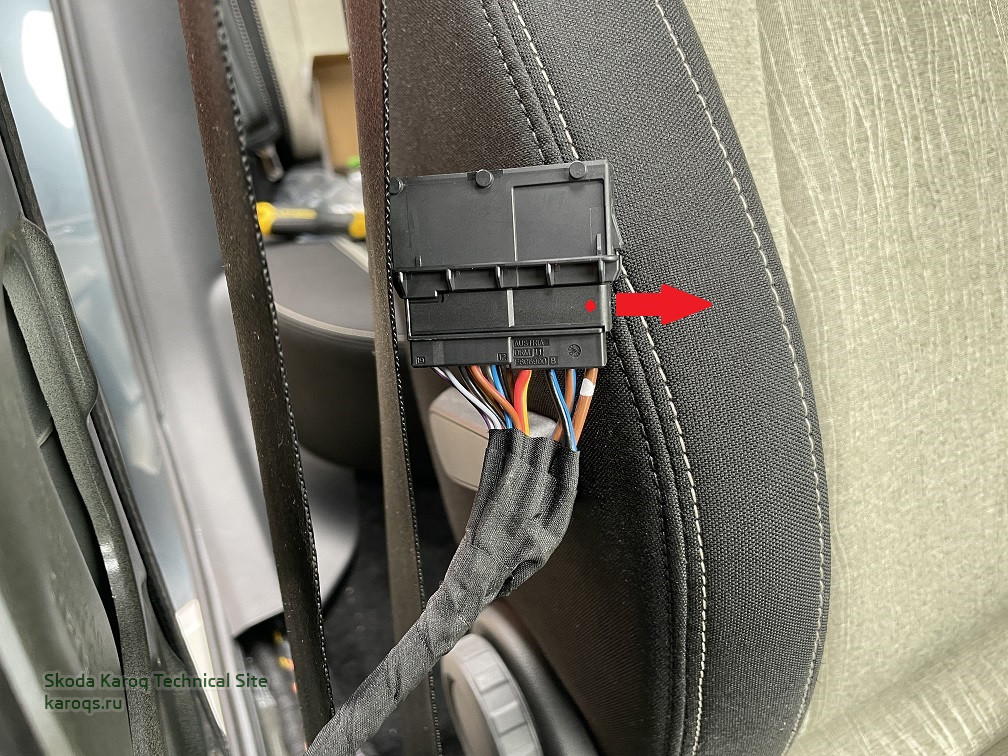

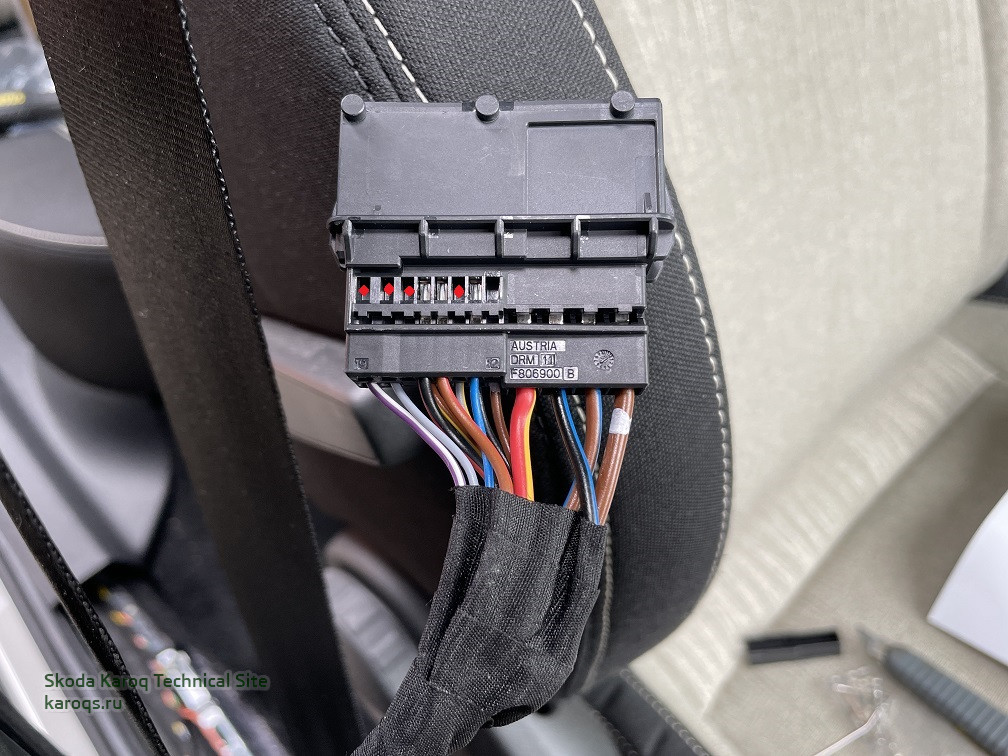

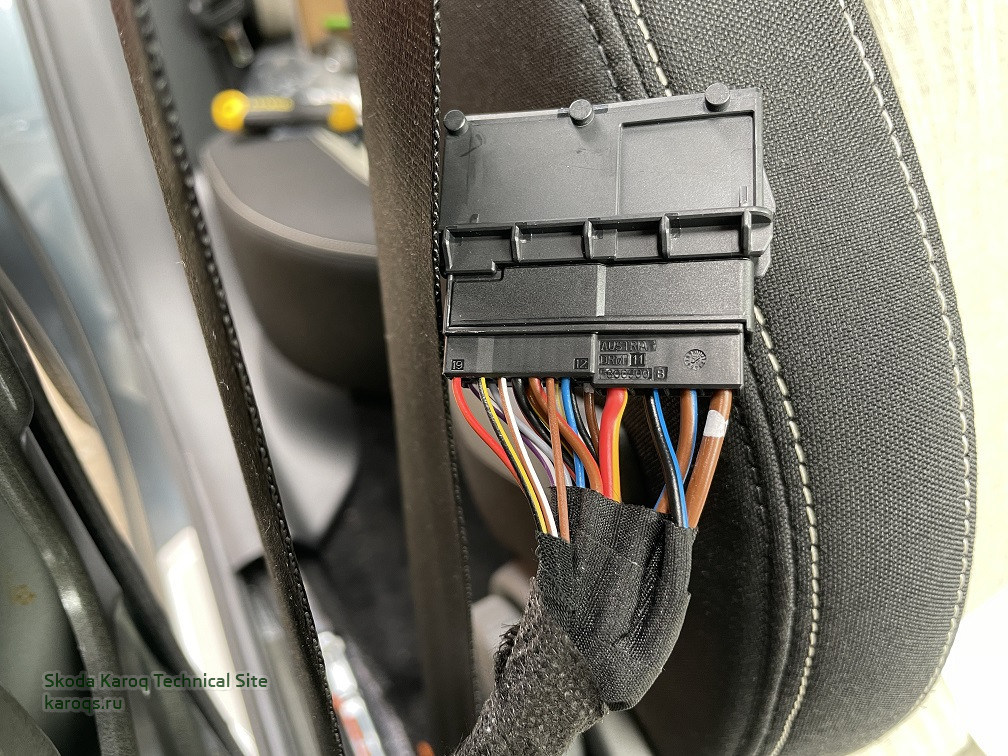

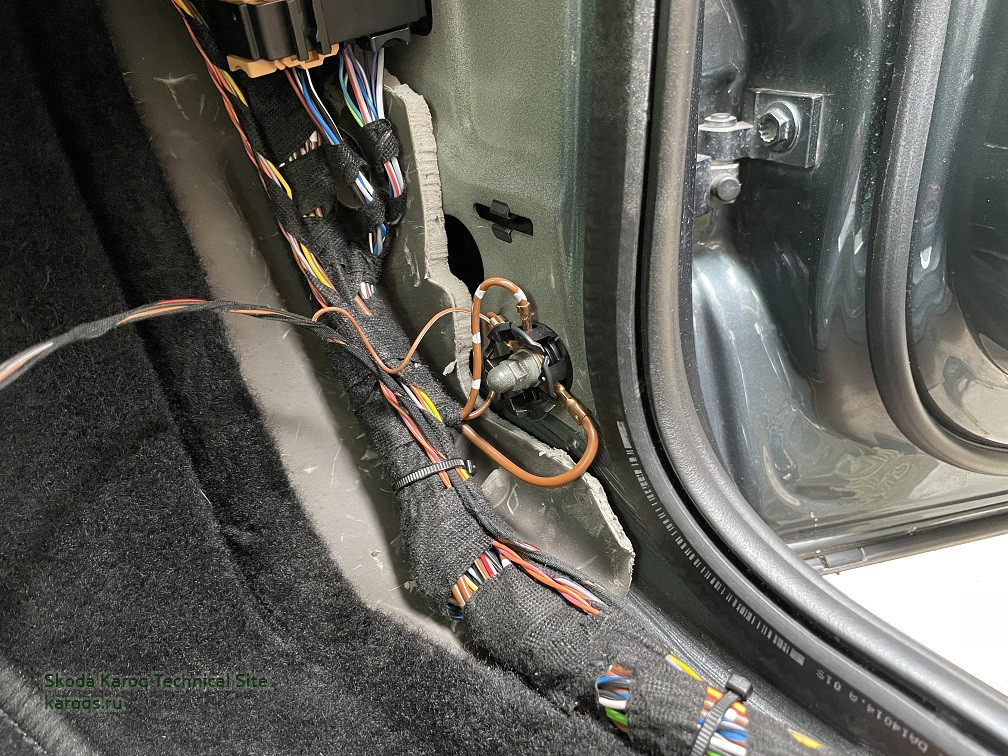

Теперь заводим проводку в салон через разьем в центральной стойке, массу крепим на пороге у передней двери. В разъеме было пять пустых мест, использовал 14-й, 17-й, 18-й и 19-й пин.

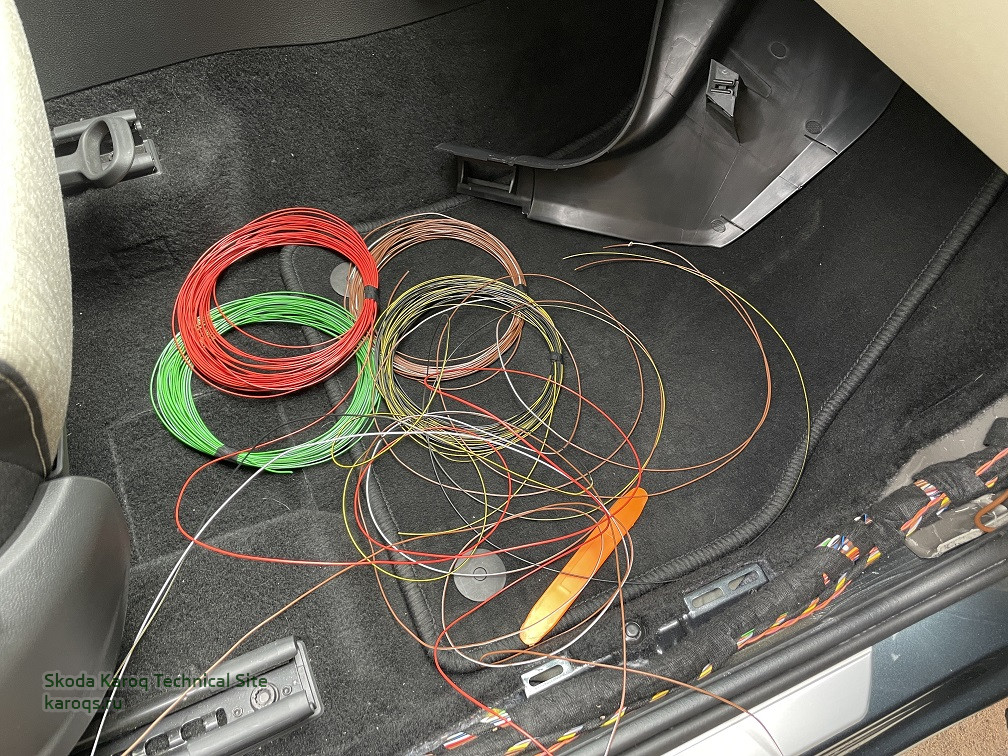

Далее снял бардачек и прокинул провода на левую сторону, на этом этапе остается три провода, четвертый по дороге прикручивается к массе.
После этого все снятые элементы можно ставить на место.
Аналогично делаем на левой стороне. Там легче, меньше работы ))
Далее снимем разъем с блока кесси и пинуем по нужным местам

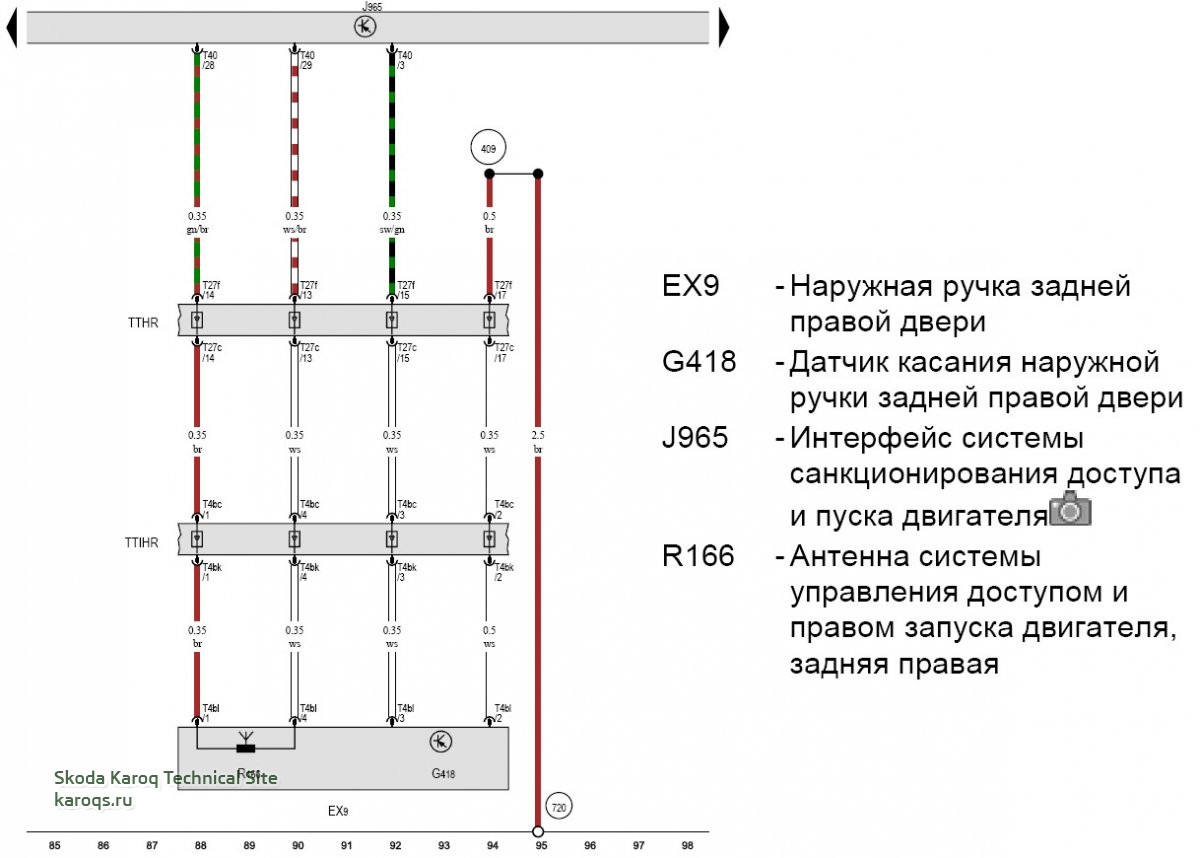

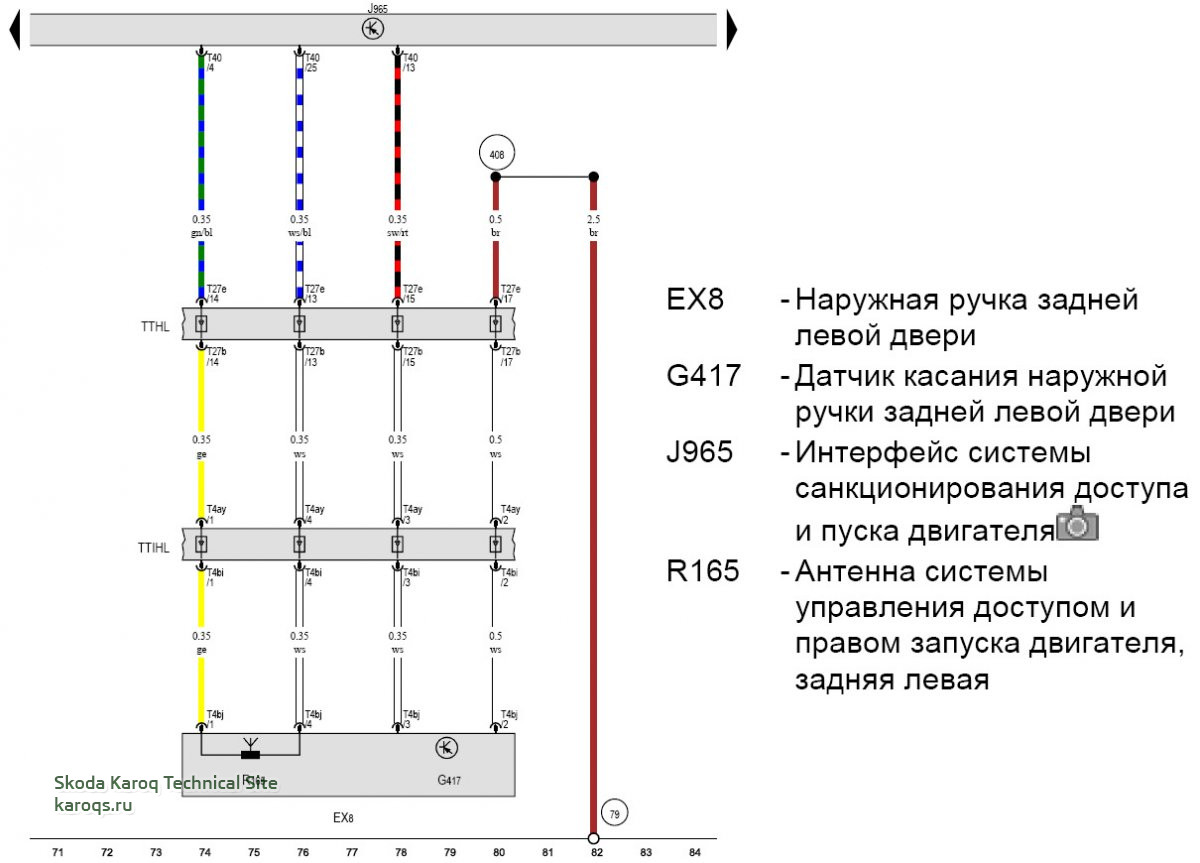

Тут нам нужны номера на ручках и блоке кесси. Или в текстовом виде:
Левая задняя ручка:
1 пин ручки — 4 пин блока Kessy
2 пин ручки — масса (подключена к порогу)
3 пин ручки — 13 пин блока Kessy
4 пин ручки — 25 пин блока Kessy
Правая задняя ручка:
1 пин ручки — 28 пин блока Kessy
2 пин ручки — масса (подключена к порогу)
3 пин ручки — 3 пин блока Kessy
4 пин ручки — 29 пин блока Kessy

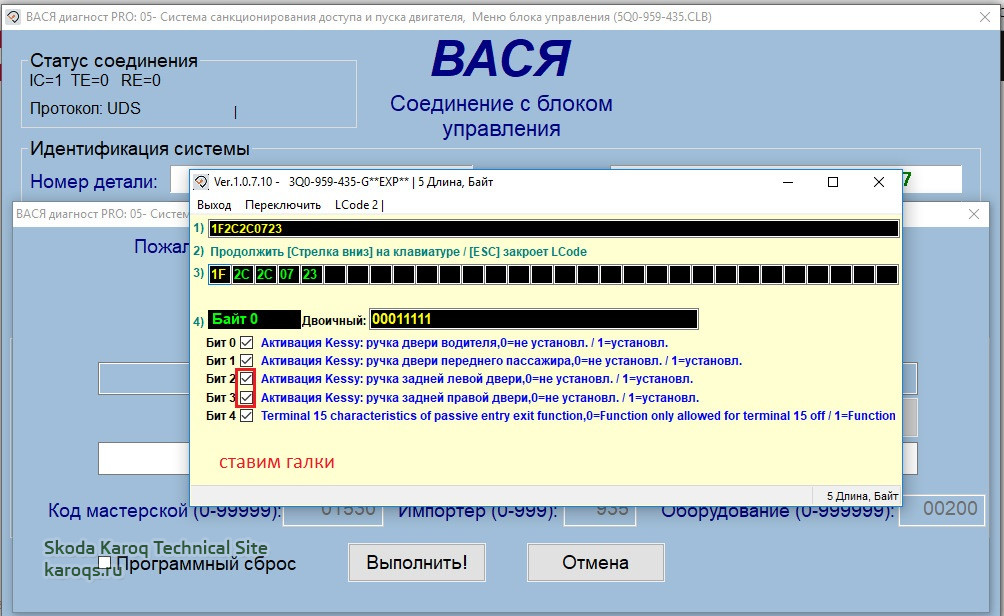

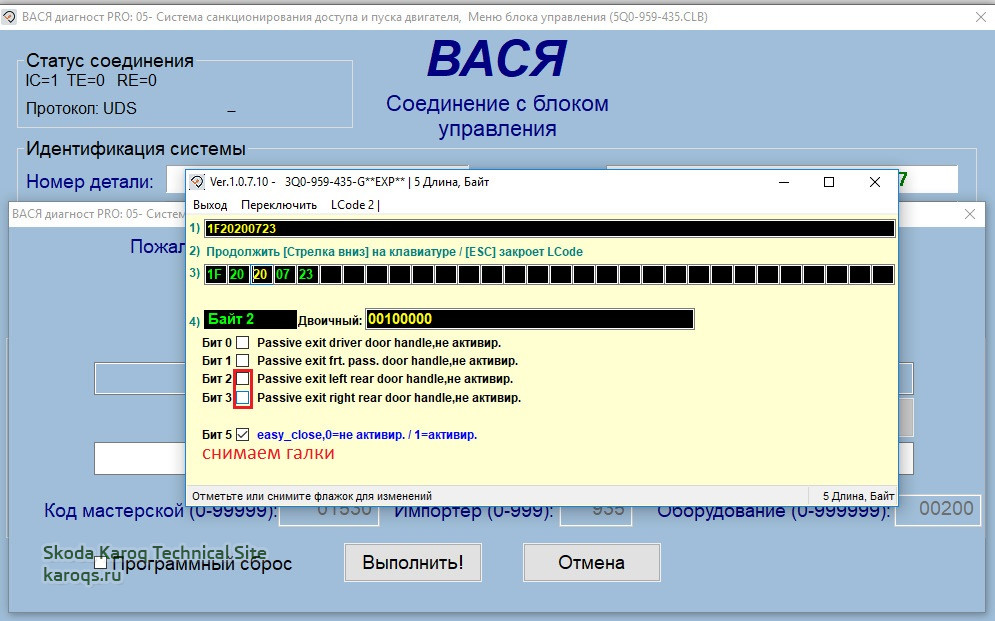

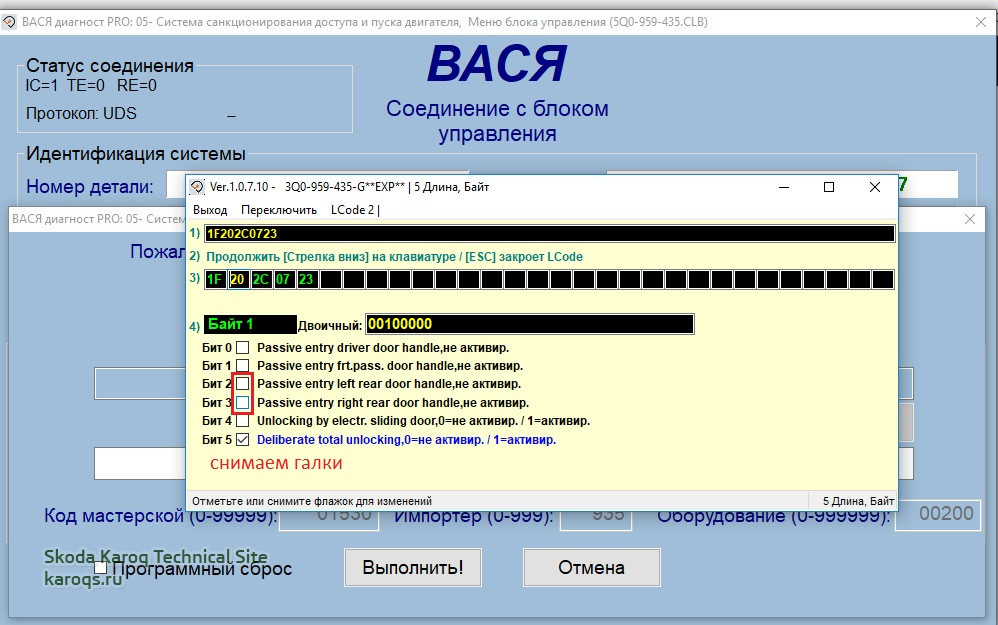

После этого кодируем 5-й блок, длинное кодирование:

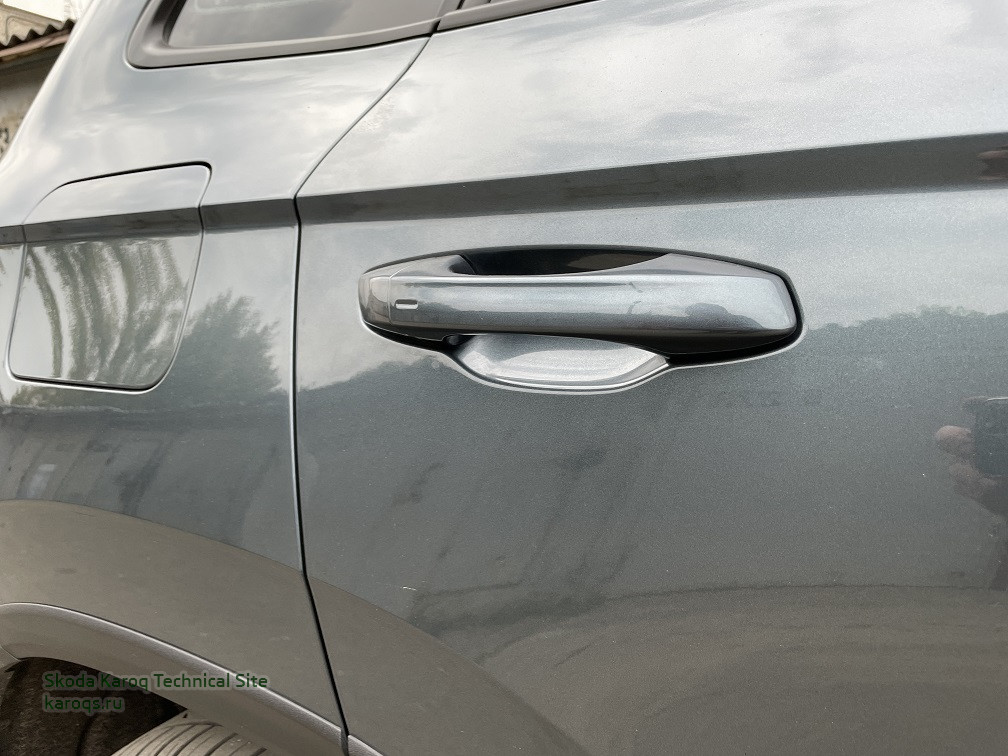

И радуемся
