Снятие и установка накладки порога Skoda Karoq
Снятие

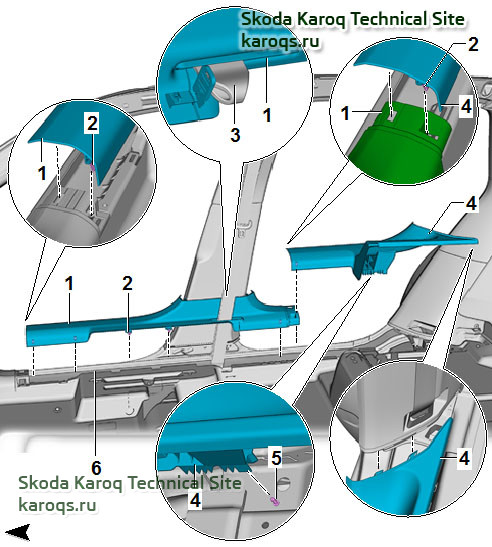

– Высвободить накладку порога -4- в месте соединения с передней накладкой порога -1-.
– Открепить все крепёжные скобы -2- накладки порога.
– Выдвинуть накладка порога из боковой облицовки багажного отсека.
– Извлечь накладку порога -4- из автомобиля.
– Открепить накладку порога -1- от крепёжных скоб -2-.
– Извлечь накладку порога из нижней части стойки В.
– Извлечь ремень безопасности -3- из облицовки -1-.
– Извлечь накладку порога из автомобиля -6-.
Установка
– Установка производится в обратной последовательности.
– Убедиться, что накладка порога вошла под кромку уплотнителя проёма двери.
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
Снятие и установка нижней облицовки стойки A со стороны водителя
Снятие

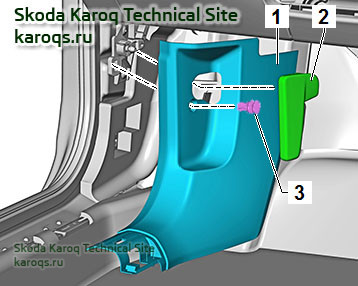

– Снять рычаг открывания (поз. 2) капота
– Извлечь из креплений в кузове накладку порога в зоне перехода к нижней облицовке стойки А.
– Извлечь распорный дюбель -3-.
– Извлечь облицовку -1- внутрь из креплений на кузове.
Установка
Перед сборкой проверить целостность распорного дюбеля -3-, при необходимости заменить.
– Установка производится в обратной последовательности.
После установки облицовки необходимо убедиться в том, что она вошла в окантовку уплотнителя проёма двери.
Снятие и установка нижней облицовки стойки A со стороны переднего пассажира
Снятие
– Извлечь из креплений в кузове накладку порога в зоне перехода к нижней облицовке стойки А.

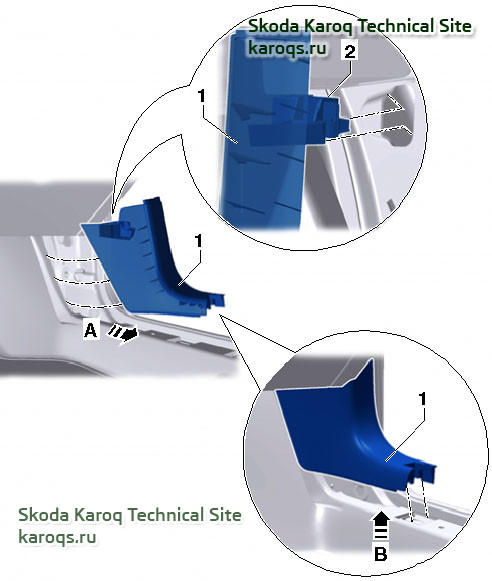

– Освободить пистоны -2- и снять облицовку -1- с креплений в кузове, потянув её вовнутрь.
Установка
– Установка производится в обратной последовательности.
Указание
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
После установки облицовки необходимо убедиться в том, что она вошла в окантовку уплотнителя проёма двери.
Снятие и установка нижней части облицовки стойки B
Снятие
– Снять верхнюю облицовку стойки B
– Извлечь накладку порога из фиксаторов в области нижней части стойки В.

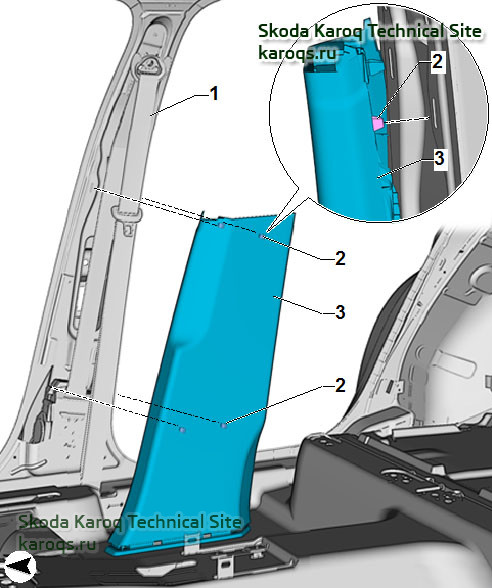

– Освободить нижнюю часть облицовки -1- из фиксаторов -2-.
– Отсоединить её от накладки порога.
– Извлечь облицовку из автомобиля.
– Отсоединить разъём от выключателя системы охраны салона со стороны водителя (в зависимости от комплектации автомобиля).
Установка
– Установка производится в обратной последовательности.
– После установки облицовок убедиться, что облицовки вошли под кромку уплотнителя проёма двери.
– Проверить, соединены ли между собой и выровнены нижняя облицовка стойки В и накладка порога.
Указание: Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
В автомобилях с регулировкой высоты ремня безопасности перед установкой облицовки привести механизм регулировки высоты ремня и его ползун на облицовке в крайнее верхнее положение.
По окончании работ проверить работу механизма регулировки высоты ремня безопасности.
Проверить правильность положения и свободу перемещения ремня безопасности.
Указание: При замене нижней облицовки стойки B новой необходимо проделать отверстие для датчика системы охраны салона (в зависимости от комплектации автомобиля).
Контуры отверстия начерчены с внутренней стороны облицовки.
Проделать отверстие обычными инструментами.
Снятие и установка облицовки стойки С
Снятие

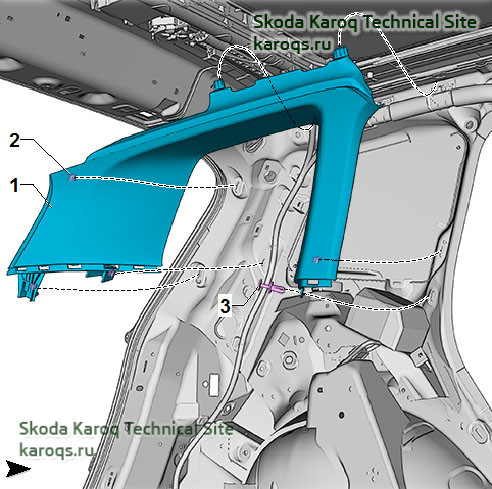

– Высвободить облицовку стойки С -1- в передней части из кромки уплотнителя заднего дверного проёма.
– Снять боковую облицовку багажного отсека см:
– Извлечь вытяжные заклёпки -3-.
– Извлечь облицовку из крепёжных скоб -2-.
– Выдвинуть направляющие облицовки стойки С из отверстий в крыше и извлечь из автомобиля.
Установка
– Установка производится в обратной последовательности.
Снятие и установка площадки для левой ноги Skoda Karoq
Необходимые специальные приспособления:

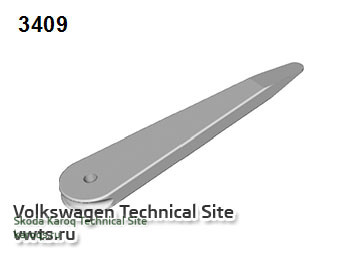

Клин -3409-
Снятие
– Снять нижнюю облицовку стойки А со стороны водителя

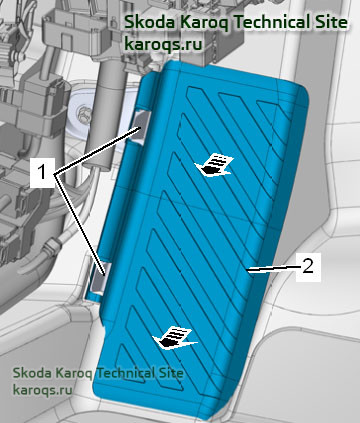

– Разблокировать фиксаторы - 1 -, выпрессовать и снять площадку для левой ноги - 2 - с помощью, к примеру, клина -3409- -стрелки-.
– Отжать в сторону покрытие пола в зоне резьбовых соединений и открутить гайки -стрелки-.
– Снять кронштейн -1- с резьбовых шпилек и вытащить его из-под покрытия пола.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
Установка производится в обратной последовательности.
Момент затяжки 2 Н·м
