Детали и узлы модуля крышки лючка заливной горловины Шкода Карок
1 - Модуль крышки лючка заливной горловины
2 - Крышка зарядной розетки
3 - Дренажный шланг
4 - Электрический разъём
5 - Винт
Момент затяжки 1,5 Н·м.
6 - Исполнительный элемент
см. Снятие и установка актюатора.
Снятие и установка крышки лючка заливной горловины
Снятие
– Выдавить лючок горловины топливного бака - 1 - из фиксаторов узла лючка горловины топливного бака - 2 - - стрелка a -.
– Снять лючок горловины топливного бака - стрелки b -.
Установка
– Установить лючок горловины топливного бака - 1 - на узел лючка горловины топливного бака - 2 -- стрелка a -.
– Вдвинуть лючок горловины топливного бака в фиксаторы узла лючка горловины топливного бака - стрелка b -.
Снятие и установка модуля крышки лючка заливной горловины
Снятие
– Открыть крышку лючка заливной горловины.
– Открыть крышку лючка заливной горловины (в зависимости от двигателя также и бака восстановителя).
– Вывернуть чехол через заливную горловину топливного бака и горловину бака восстановителя (в зависимости от двигателя).
– Снять крышку сервисного лючка -4- в боковой обивке багажного отсека.
– Деталь из пенопласта - 5 - извлечь через отверстие для крышки - 4 -, чтобы получить доступ к модулю заливных горловин - 1-.
– Через отверстие в боковой обивке багажного отсека рукой достать модуль крышки лючка заливной горловины - 1 -.
– Разблокировать фиксаторы -2 и 3-, нажав их в - направлении стрелки-.
– Другой рукой слегка потянуть модуль и осторожно сдвинуть его назад (прим. 30 мм), чтобы остальные передние фиксаторы достигли прорези в боковине.
– Повернув, извлечь модуль крышки лючка заливной горловины -1- из боковины.
Указание: Обратить внимание на электрические провода и разъём актюатора, который можно отсоединить только после извлечения модуля.
– Отсоединить разъём актюатора.
– Извлечь дренажный шланг.
– Наклонить и извлечь назад модуль крышки лючка заливной горловины -1-.
Установка
– Установить деталь из пенопласта на место с наружной стороны боковины (через отверстие для модуля крышки лючка).
– Вставить дренажный шланг.
– Модуль крышки лючка заливной горловины сначала вставить в отверстие в боковине правой стороной.
– Присоединить разъём актюатора.
– Зафиксировать модуль крышки лючка заливной горловины в боковине.
– Натянуть чехол через заливную горловину топливного бака (в зависимости от двигателя, также через горловину бака для восстановителя).
– Закрыть крышку лючка заливной горловины (в зависимости от двигателя также и бака для восстановителя).
– Проверить работу модуля крышки лючка заливной горловины.

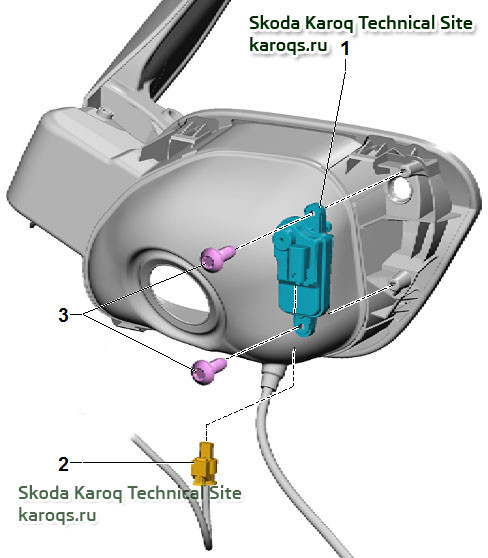

Снятие и установка актюатора
Снятие
– Снять узел лючка горловины топливного бака
– Отсоединить разъём -2-.
– Выкрутить винты -3-.
– Снять актюатор -1- с модуля крышки лючка заливной горловины.
Установка
– Подсоединить разъём -2-.
– Установить актюатор -1- на модуль крышки лючка заливной горловины.
– Вкрутить винты -3-.
– Установить узел лючка горловины топливного бака → Гл
1 - Модуль крышки лючка заливной горловины
2 - Крышка зарядной розетки
3 - Дренажный шланг
4 - Электрический разъём
5 - Винт
Момент затяжки 1,5 Н·м.
6 - Исполнительный элемент
см. Снятие и установка актюатора.
Снятие и установка крышки лючка заливной горловины
Снятие
– Выдавить лючок горловины топливного бака - 1 - из фиксаторов узла лючка горловины топливного бака - 2 - - стрелка a -.
– Снять лючок горловины топливного бака - стрелки b -.
Установка
– Установить лючок горловины топливного бака - 1 - на узел лючка горловины топливного бака - 2 -- стрелка a -.
– Вдвинуть лючок горловины топливного бака в фиксаторы узла лючка горловины топливного бака - стрелка b -.
Снятие и установка модуля крышки лючка заливной горловины
Снятие
– Открыть крышку лючка заливной горловины.
– Открыть крышку лючка заливной горловины (в зависимости от двигателя также и бака восстановителя).
– Вывернуть чехол через заливную горловину топливного бака и горловину бака восстановителя (в зависимости от двигателя).
– Снять крышку сервисного лючка -4- в боковой обивке багажного отсека.
– Деталь из пенопласта - 5 - извлечь через отверстие для крышки - 4 -, чтобы получить доступ к модулю заливных горловин - 1-.
– Через отверстие в боковой обивке багажного отсека рукой достать модуль крышки лючка заливной горловины - 1 -.
– Разблокировать фиксаторы -2 и 3-, нажав их в - направлении стрелки-.
– Другой рукой слегка потянуть модуль и осторожно сдвинуть его назад (прим. 30 мм), чтобы остальные передние фиксаторы достигли прорези в боковине.
– Повернув, извлечь модуль крышки лючка заливной горловины -1- из боковины.
Указание: Обратить внимание на электрические провода и разъём актюатора, который можно отсоединить только после извлечения модуля.
– Отсоединить разъём актюатора.
– Извлечь дренажный шланг.
– Наклонить и извлечь назад модуль крышки лючка заливной горловины -1-.
Установка
– Установить деталь из пенопласта на место с наружной стороны боковины (через отверстие для модуля крышки лючка).
– Вставить дренажный шланг.
– Модуль крышки лючка заливной горловины сначала вставить в отверстие в боковине правой стороной.
– Присоединить разъём актюатора.
– Зафиксировать модуль крышки лючка заливной горловины в боковине.
– Натянуть чехол через заливную горловину топливного бака (в зависимости от двигателя, также через горловину бака для восстановителя).
– Закрыть крышку лючка заливной горловины (в зависимости от двигателя также и бака для восстановителя).
– Проверить работу модуля крышки лючка заливной горловины.
Снятие и установка актюатора
Снятие
– Снять узел лючка горловины топливного бака
– Отсоединить разъём -2-.
– Выкрутить винты -3-.
– Снять актюатор -1- с модуля крышки лючка заливной горловины.
Установка
– Подсоединить разъём -2-.
– Установить актюатор -1- на модуль крышки лючка заливной горловины.
– Вкрутить винты -3-.
– Установить узел лючка горловины топливного бака → Гл
