Детали и узлы задней оси, многорычажная задняя подвеска, Skoda Karoq с полным приводом

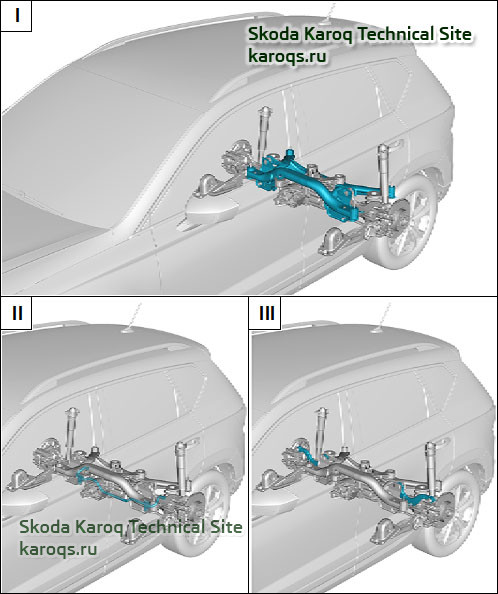

I - Подрамник
II - Стабилизатор
III - Рычаги подвески, поперечная тяга задней подвески

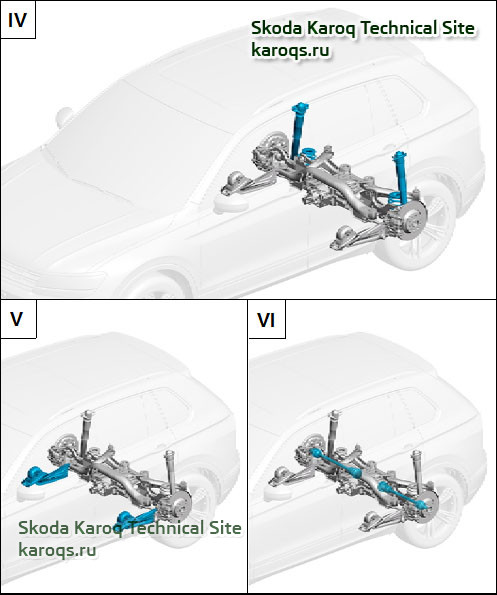

IV - Амортизаторная стойка/амортизатор, пружина
V - Подшипниковый узел ступицы колеса, продольный рычаг
VI - Приводной вал

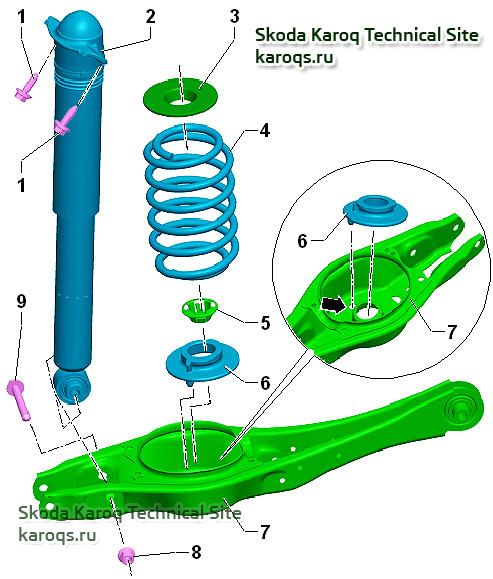

Детали и узлы - амортизаторная стойка/амортизатор, пружина, многорычажная задняя подвеска
1 - Винт
после снятия заменить
50 Н·м и довернуть на 45°
2 - Амортизатор
Правильно располагать электрические провода в случае амортизаторов с электронной регулировкой демпфирования (DCC)
3 - Верхняя опора пружины
устанавливать на „выступ“ кузова
4 - Пружина
см. Снятие и установка пружин
5 - Зажим
для упрощения монтажа
6 - Нижняя опора пружины
при установке конец пружины должен быть повёрнут до упора
при монтаже вставить выступ в отверстие крепления пружины на нижнем поперечном рычаге -стрелка-
7 - Нижний поперечный рычаг
8 - Гайка
после снятия заменить
затягивать только в положении, соответствующем снаряжённой массе
см. Установка подвески в положение, которое достигается при снаряжённой массе автомобиля, для автомобилей с витыми пружинами
70 Н·м и довернуть на 180°
9 - Винт
после снятия заменить
I - Подрамник
II - Стабилизатор
III - Рычаги подвески, поперечная тяга задней подвески
IV - Амортизаторная стойка/амортизатор, пружина
V - Подшипниковый узел ступицы колеса, продольный рычаг
VI - Приводной вал
Детали и узлы - амортизаторная стойка/амортизатор, пружина, многорычажная задняя подвеска
1 - Винт
после снятия заменить
50 Н·м и довернуть на 45°
2 - Амортизатор
Правильно располагать электрические провода в случае амортизаторов с электронной регулировкой демпфирования (DCC)
Замена заднего амортизатора Шкода Карок, многорычажная задняя подвеска
Снятие и установка амортизатора, Skoda Karoq многорычажная задняя подвеска Необходимые специальные приспособления: Домкрат для двигателей и агрегатов трансмиссии, напр. -V.A.G 1383A- или -VAS 6931- Ремень -T10038- Снятие – Определить размер „a“ см. Установка подвески в положение, которое...
