Детали и узлы очистителя заднего стекла Skoda Karoq

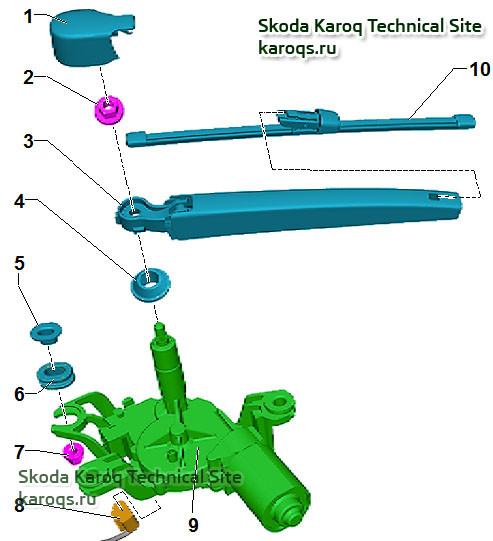

1 - Накладка
2 - Гайка 12 Н·м
3 - Поводок стеклоочистителя
снятие и установка, регулировка крайнего положения: см. "Снятие и установка поводка стеклоочистителя"
4 - Уплотнение монтажное положение см. "Регулировка поводка стеклоочистителя"
5 - Дистанционная вставка
6 - Резиновое кольцо
7 - Гайка M6 с шайбой, 8 Н·м
8 - Разъём
9 - Электродвигатель очистителя заднего стекла -V12-
10 - Щётка стеклоочистителя
Регулировка поводка стеклоочистителя
Установка и регулировка поводка стеклоочистителя
– При включённом зажигании включить и выключить стеклоочиститель заднего стекла, чтобы щётка пришла в исходное положение.
– Выключить зажигание.
– Установить поводок с щёткой и зафиксировать гайкой, слегка завернув её.
– Отрегулировать конечное положение поводка в соответствии с рисунком.
Значение -a- составляет 30 ± 2 мм.
– Затянуть гайку крепления.
– Выполнить проверку функционирования и регулировки.
Моменты затяжки: см. выше
Снятие и установка поводка стеклоочистителя Skoda Karoq
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Разблокировать крышку -1- из фиксаторов и откинуть.
– Отвернуть на несколько оборотов гайку -стрелка- так, чтобы торец гайки и верхняя кромка вала совпали.
– С помощью малого стандартного съёмника с двумя захватами -1- отсоединить поводок стеклоочистителя -2- от вала.
– Открутить гайку и снять поводок.
Установка
Установка поводка стеклоочистителя и регулировка его исходного положения:
см. выше "Регулировка поводка стеклоочистителя"
Моменты затяжки: см. выше
Снятие и установка электродвигателя очистителя заднего стекла -V12-
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять поводок с щёткой.
– Снять облицовку крышки багажного отсека:
– Отсоединить разъём -1- от электродвигателя

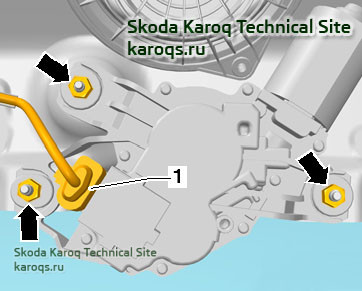

– Открутить гайки -стрелки- и вынуть электродвигатель стеклоочистителя.
Установка
Установка выполняется в обратной последовательности с учётом следующего:
– Следить за правильностью монтажного положения:

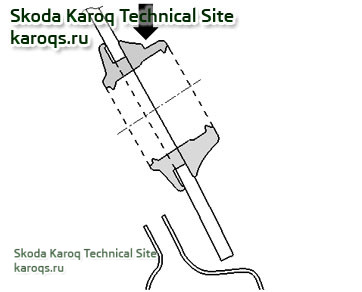

Выемка во втулке -стрелка- находится снаружи сверху.
– Отрегулировать исходное положение рычага стеклоочистителя со щёткой
см. выше: "Регулировка поводка стеклоочистителя"
Моменты затяжки: см. выше
Снятие и установка щётки стеклоочистителя:
1 - Накладка
2 - Гайка 12 Н·м
3 - Поводок стеклоочистителя
снятие и установка, регулировка крайнего положения: см. "Снятие и установка поводка стеклоочистителя"
4 - Уплотнение монтажное положение см. "Регулировка поводка стеклоочистителя"
5 - Дистанционная вставка
6 - Резиновое кольцо
7 - Гайка M6 с шайбой, 8 Н·м
8 - Разъём
9 - Электродвигатель очистителя заднего стекла -V12-
10 - Щётка стеклоочистителя
Регулировка поводка стеклоочистителя
Установка и регулировка поводка стеклоочистителя
– При включённом зажигании включить и выключить стеклоочиститель заднего стекла, чтобы щётка пришла в исходное положение.
– Выключить зажигание.
– Установить поводок с щёткой и зафиксировать гайкой, слегка завернув её.
– Отрегулировать конечное положение поводка в соответствии с рисунком.

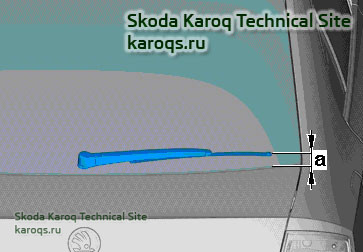

Значение -a- составляет 30 ± 2 мм.
– Затянуть гайку крепления.
– Выполнить проверку функционирования и регулировки.
Моменты затяжки: см. выше
Снятие и установка поводка стеклоочистителя Skoda Karoq
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Разблокировать крышку -1- из фиксаторов и откинуть.

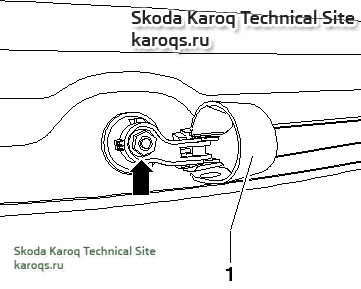

– Отвернуть на несколько оборотов гайку -стрелка- так, чтобы торец гайки и верхняя кромка вала совпали.

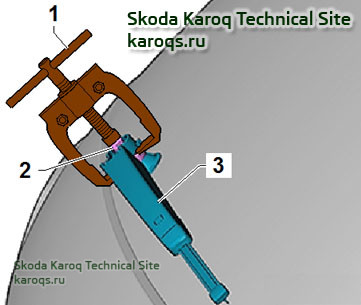

– С помощью малого стандартного съёмника с двумя захватами -1- отсоединить поводок стеклоочистителя -2- от вала.
– Открутить гайку и снять поводок.
Установка
Установка поводка стеклоочистителя и регулировка его исходного положения:
см. выше "Регулировка поводка стеклоочистителя"
Моменты затяжки: см. выше
Снятие и установка электродвигателя очистителя заднего стекла -V12-
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять поводок с щёткой.
– Снять облицовку крышки багажного отсека:
Снятие панелей обшивки багажника Шкода Карок
Пластиковые панели отделки багажника Skoda Karoq, снятие и установка обшивки и верхней накладки двери багажника, боковой обивки багажного отделения, держателя шторки багажника и облицовки замка багажника. Снятие и установка панели обивки нижней стойки кузова. Общая схема монтажа - Боковая...
karoqs.ru
– Отсоединить разъём -1- от электродвигателя
– Открутить гайки -стрелки- и вынуть электродвигатель стеклоочистителя.
Установка
Установка выполняется в обратной последовательности с учётом следующего:
– Следить за правильностью монтажного положения:
Выемка во втулке -стрелка- находится снаружи сверху.
– Отрегулировать исходное положение рычага стеклоочистителя со щёткой
см. выше: "Регулировка поводка стеклоочистителя"
Моменты затяжки: см. выше
Снятие и установка щётки стеклоочистителя:
