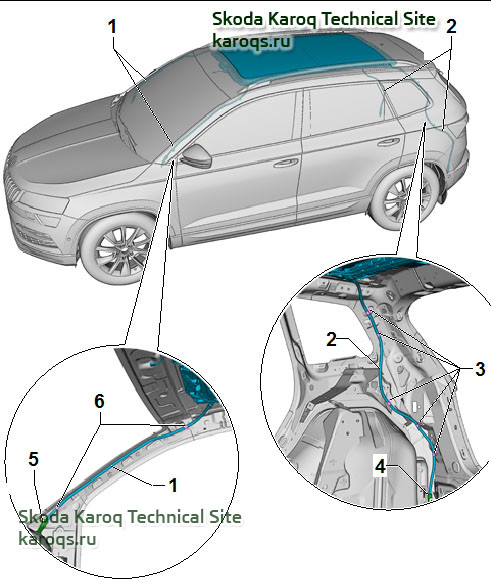

Детали и узлы дренажных шлангов в Шкода Карок
1 - Передний дренажный шланг (левый и правый)
2 - Задний дренажный шланг (левый и правый)
3 - Фиксатор
4 - Втулка для дренажного шланга сзади
5 - Втулка для дренажного шланга спереди
6 - Фиксатор
Очистка дренажных шлангов
Передний дренажный шланг
Передние дренажные шланги -1- проходят по стойкам А и заканчиваются в водоотводящем коробе.
– Очистка производится со стороны нижней втулки для дренажного шланга - 5 -, например, с помощью троса.
Задний дренажный шланг
Задние дренажные шланги - 2 - проходят по стойкам С и заканчиваются в задних колёсных арках.
– Снять подкрылок
см. "Снятие и установка заднего подкрылка"
– Очистка производится со стороны нижней втулки для дренажного шланга - 4 -, например, с помощью троса.
Снятие и установка дренажных шлангов в Skoda Karoq
Снятие переднего дренажного шланга
– Снять потолочную панель:
– Снять нижнюю часть облицовки стойки А
– Извлечь передний дренажный шланг - 1 - из фиксаторов - 6 - и сливной втулки - 5 -.
Снятие заднего дренажного шланга
– Снять потолочную панель:
– Извлечь задний дренажный шланг -2- из фиксаторов -3- и втулок для дренажного шланга -4-.
Установка дренажного шланга
– Вставить дренажные шланги -1 и 2- в резиновые элементы водостока -4 и 5- до меток.
