Детали и узлы солнцезащитного козырька Шкода Карок

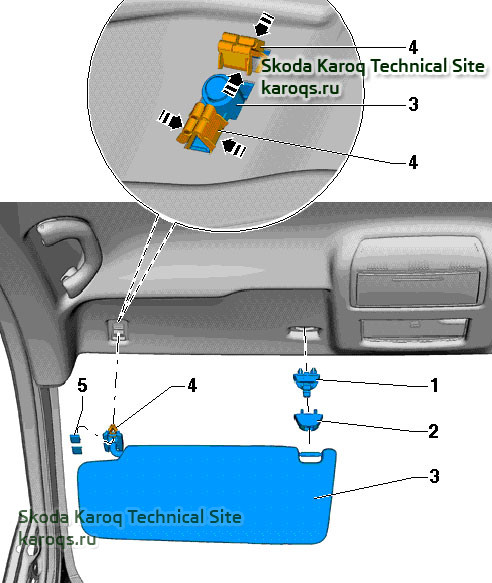

1 - Правый кронштейн солнцезащитного козырька
Снятие
– Отсоединить солнцезащитный козырёк (поз. 3) от кронштейна.
– Вытолкнуть крышку (поз. 2), при этом распорные пистоны кронштейна разблокируются.
– Наклонив, извлечь кронштейн из усилителя крыши.
Установка
– Установка осуществляется в обратной последовательности.
2 - Крышка кронштейна солнцезащитного козырька
3 - Солнцезащитный козырёк
4 - Фиксаторы левого кронштейна солнцезащитного козырька
5 - Заглушки левого кронштейна солнцезащитного козырька
Снятие и установка солнцезащитного козырька на Skoda Karoq
Снятие

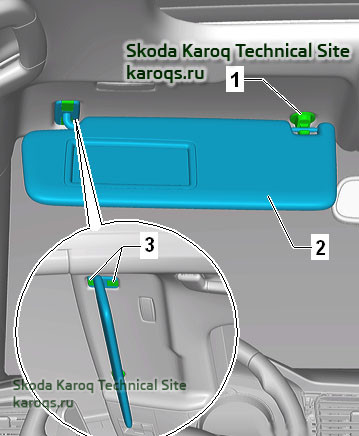

– Откинуть солнцезащитный козырёк вперёд.
– Отцепить солнцезащитный козырёк -2- от центральной опоры -1-.
– Открепить заглушку -3- опоры солнцезащитного козырька.
При последующих работах следить за тем, чтобы разжимные клещи с удлинёнными губками, например -T10558- были вставлены в середину фиксатора.

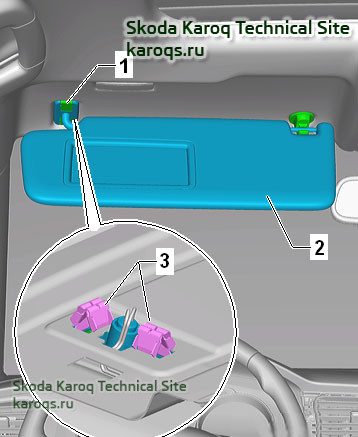

– С помощью разжимных клещей высвободить передний зажим -3- в опоре солнцезащитного козырька -1- из крепления в кузове.
– Солнцезащитный козырёк удерживать в подпружиненном состоянии, чтобы избежать случайного защёлкивания фиксатора.
– С помощью разжимных клещей высвободить задний зажим -3- в опоре солнцезащитного козырька -1- из крепления в кузове.
– Осторожно извлечь солнцезащитный козырёк -2- с опорой -3- вниз из крепления в кузове и удалить транспортировочный блокиратор.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
– Защёлкнуть передний фиксатор опоры солнцезащитного козырька в креплении кузова.
– Защёлкнуть задний фиксатор опоры солнцезащитного козырька в креплении кузова.
– Проверить, чтобы оба фиксатора защёлкнулись в кузове полностью.
Снятие и установка потолочного поручня
Снятие

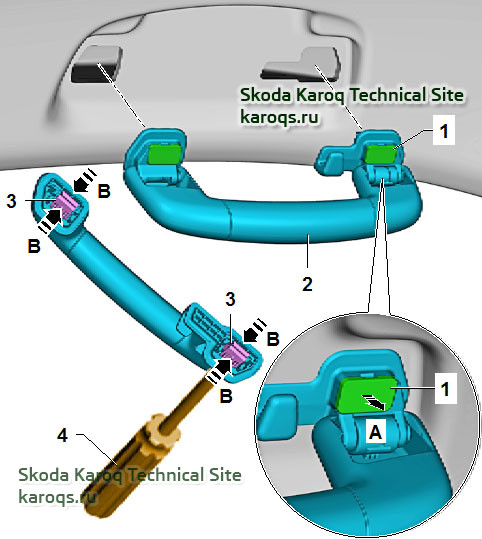

– Откинуть ручку - 2 - вниз и вытянуть из неё оба распорных пистона - 1 - в направлении стрелки - A -.
– Разблокировать зажимы -3- приспособлением -4-, например T10517, -T10518-, -T10518A- или клещами - T10558- -стрелки B-, и снять ручку из усилителя крыши.
Установка
– Вставить ручку - 2 - в предназначенные для неё отверстия в профиле крыши.
– Распорные скобы - 3 - должны зафиксироваться в отверстиях.
– Вдавить распорные штифты - 1 - в скобы -3-.
Убедиться, что распорные пистоны -1- вставлены до упора.
Распорные скобы -3- раздвигаются при надавливании на распорные зажимы -1-.
1 - Правый кронштейн солнцезащитного козырька
Снятие
– Отсоединить солнцезащитный козырёк (поз. 3) от кронштейна.
– Вытолкнуть крышку (поз. 2), при этом распорные пистоны кронштейна разблокируются.
– Наклонив, извлечь кронштейн из усилителя крыши.
Установка
– Установка осуществляется в обратной последовательности.
2 - Крышка кронштейна солнцезащитного козырька
3 - Солнцезащитный козырёк
4 - Фиксаторы левого кронштейна солнцезащитного козырька
5 - Заглушки левого кронштейна солнцезащитного козырька
Снятие и установка солнцезащитного козырька на Skoda Karoq
Снятие
– Откинуть солнцезащитный козырёк вперёд.
– Отцепить солнцезащитный козырёк -2- от центральной опоры -1-.
– Открепить заглушку -3- опоры солнцезащитного козырька.
При последующих работах следить за тем, чтобы разжимные клещи с удлинёнными губками, например -T10558- были вставлены в середину фиксатора.
– С помощью разжимных клещей высвободить передний зажим -3- в опоре солнцезащитного козырька -1- из крепления в кузове.
– Солнцезащитный козырёк удерживать в подпружиненном состоянии, чтобы избежать случайного защёлкивания фиксатора.
– С помощью разжимных клещей высвободить задний зажим -3- в опоре солнцезащитного козырька -1- из крепления в кузове.
– Осторожно извлечь солнцезащитный козырёк -2- с опорой -3- вниз из крепления в кузове и удалить транспортировочный блокиратор.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
– Защёлкнуть передний фиксатор опоры солнцезащитного козырька в креплении кузова.
– Защёлкнуть задний фиксатор опоры солнцезащитного козырька в креплении кузова.
– Проверить, чтобы оба фиксатора защёлкнулись в кузове полностью.
Снятие и установка потолочного поручня
Снятие
– Откинуть ручку - 2 - вниз и вытянуть из неё оба распорных пистона - 1 - в направлении стрелки - A -.
– Разблокировать зажимы -3- приспособлением -4-, например T10517, -T10518-, -T10518A- или клещами - T10558- -стрелки B-, и снять ручку из усилителя крыши.
Установка
– Вставить ручку - 2 - в предназначенные для неё отверстия в профиле крыши.
– Распорные скобы - 3 - должны зафиксироваться в отверстиях.
– Вдавить распорные штифты - 1 - в скобы -3-.
Убедиться, что распорные пистоны -1- вставлены до упора.
Распорные скобы -3- раздвигаются при надавливании на распорные зажимы -1-.
